一种通孔衬套结构.pdf

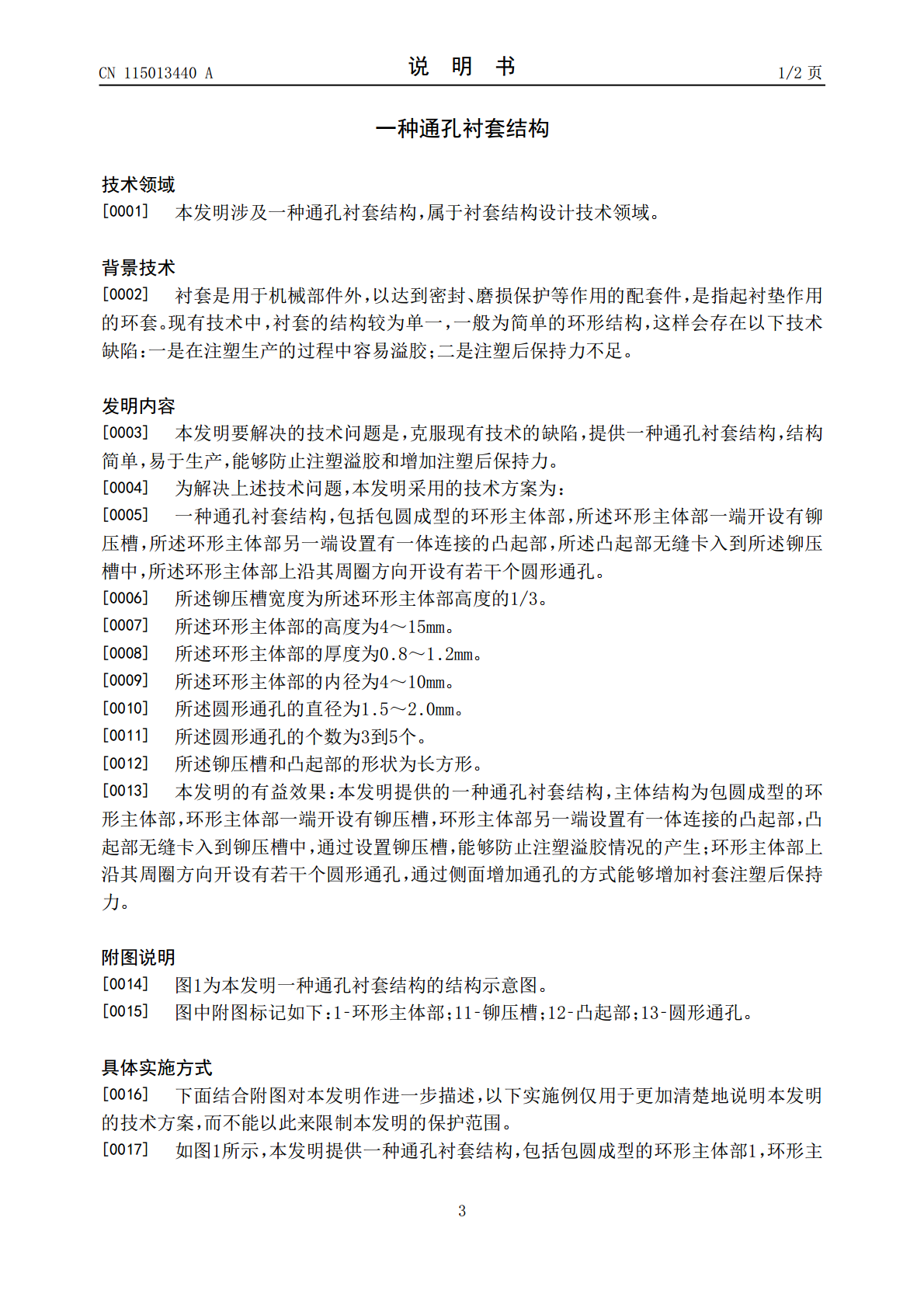

本发明公开了一种通孔衬套结构,包括包圆成型的环形主体部(1),所述环形主体部(1)一端开设有铆压槽(11),所述环形主体部(1)另一端设置有一体连接的凸起部(12),所述凸起部(12)无缝卡入到所述铆压槽(11)中,所述环形主体部(1)上沿其周圈方向开设有若干个圆形通孔(13)。本发明提供的一种通孔衬套结构,结构简单,易于生产,能够防止注塑溢胶和增加注塑后保持力。
2023-05-16
10
270KB
一种盲孔衬套结构.pdf
本发明公开了一种盲孔衬套结构,包括包圆成型的环形主体部(1),所述环形主体部(1)一端开设有铆压槽(11),所述环形主体部(1)另一端设置有一体连接的凸起部(12),所述凸起部(12)无缝卡入到所述铆压槽(11)中,所述环形主体部(1)外表面上沿其周圈方向开设有若干个圆形盲孔(13)。本发明提供的一种盲孔衬套结构,结构简单,易于生产,能够防止注塑溢胶和增加注塑后保持力。
2023-05-16
10
264KB
一种汽车用双开孔式衬套结构.pdf

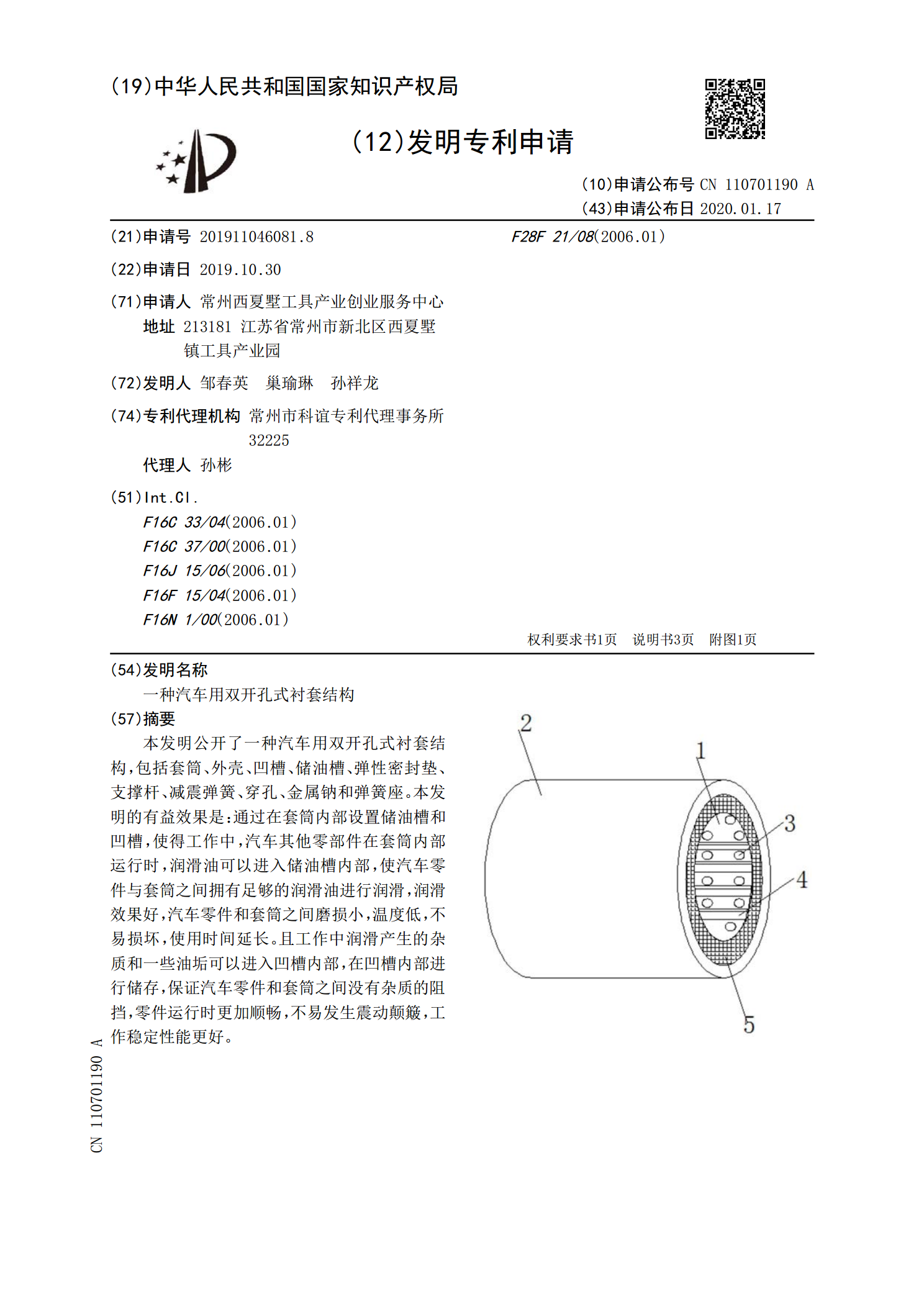

本发明公开了一种汽车用双开孔式衬套结构，包括套筒、外壳、凹槽、储油槽、弹性密封垫、支撑杆、减震弹簧、穿孔、金属钠和弹簧座。本发明的有益效果是：通过在套筒内部设置储油槽和凹槽，使得工作中，汽车其他零部件在套筒内部运行时，润滑油可以进入储油槽内部，使汽车零件与套筒之间拥有足够的润滑油进行润滑，润滑效果好，汽车零件和套筒之间磨损小，温度低，不易损坏，使用时间延长。且工作中润滑产生的杂质和一些油垢可以进入凹槽内部，在凹槽内部进行储存，保证汽车零件和套筒之间没有杂质的阻挡，零件运行时更加顺畅，不易发生震动颠簸，工作
2023-05-29
10
320KB
一种铝车轮螺栓孔衬套设置方法及结构.pdf
本发明公开了一种铝车轮螺栓孔衬套设置方法及结构，其特征在于，它是在安装衬套的孔位以铸造镶嵌的方式设置衬套，并对衬套与车轮一起进行机加工。本发明结构简单，强度高，生产加工方便，生产效率高。
2023-09-15
10
964KB
一种盲孔衬套拔出工装及衬套拔出方法.pdf
一种盲孔衬套拔出工装，包括安装板、拉杆组件、止转套以及驱动组件；安装板固定设置，拉杆组件包括第一拉杆和设置在第一拉杆两侧的两个第二拉杆，第一拉杆的一端以及第二拉杆的一端伸入到盲孔中，第一拉杆的侧壁包括两个平面壁和两个第一弧形壁，两个第一限位台阶分别从两个第一弧形壁处向外伸出，第二拉杆的内侧壁为第二弧形壁，第二拉杆的伸入端的内侧设置有限位凹槽，第二拉杆的伸入端的外侧伸出有第二限位台阶；止转套设置第二拉杆的伸出端，止转套套设在第一拉杆和第二拉杆上并使第一拉杆和第二拉杆相互止转。采用上述方案，可以实现在不破坏缸
