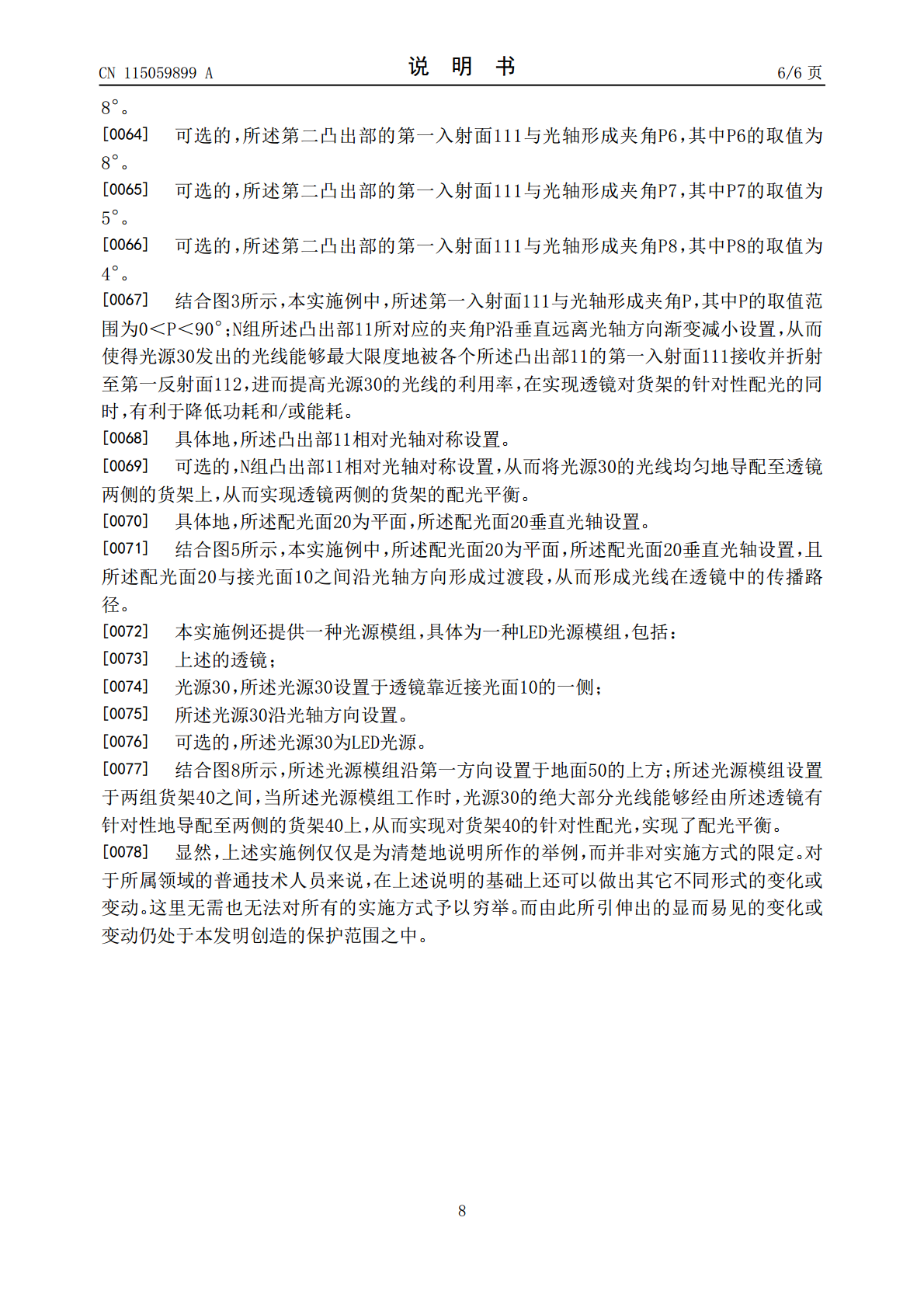

本发明涉及照明设备技术领域,具体涉及一种透镜和光源模组。所述透镜包括:接光面,沿光轴方向设置于透镜上靠近光源一侧;配光面,沿光轴方向与接光面相对设置;接光面远离光轴中心区域形成N组凸出部,其中,N≥1;每组凸出部上设置有第一入射面和第一反射面;第一入射面适于将光线折射至第一反射面;第一反射面适于将光线反射至配光面,并由配光面折射至货架上;接光面靠近光轴中心区域形成凹陷部;凹陷部上设置有第二入射面,适于将光线折射至配光面,并由配光面折射至货架上。本发明提供的透镜,能够使得绝大部分的光线被针对性地导配至货架上,有利于实现配光平衡,增强光效。
