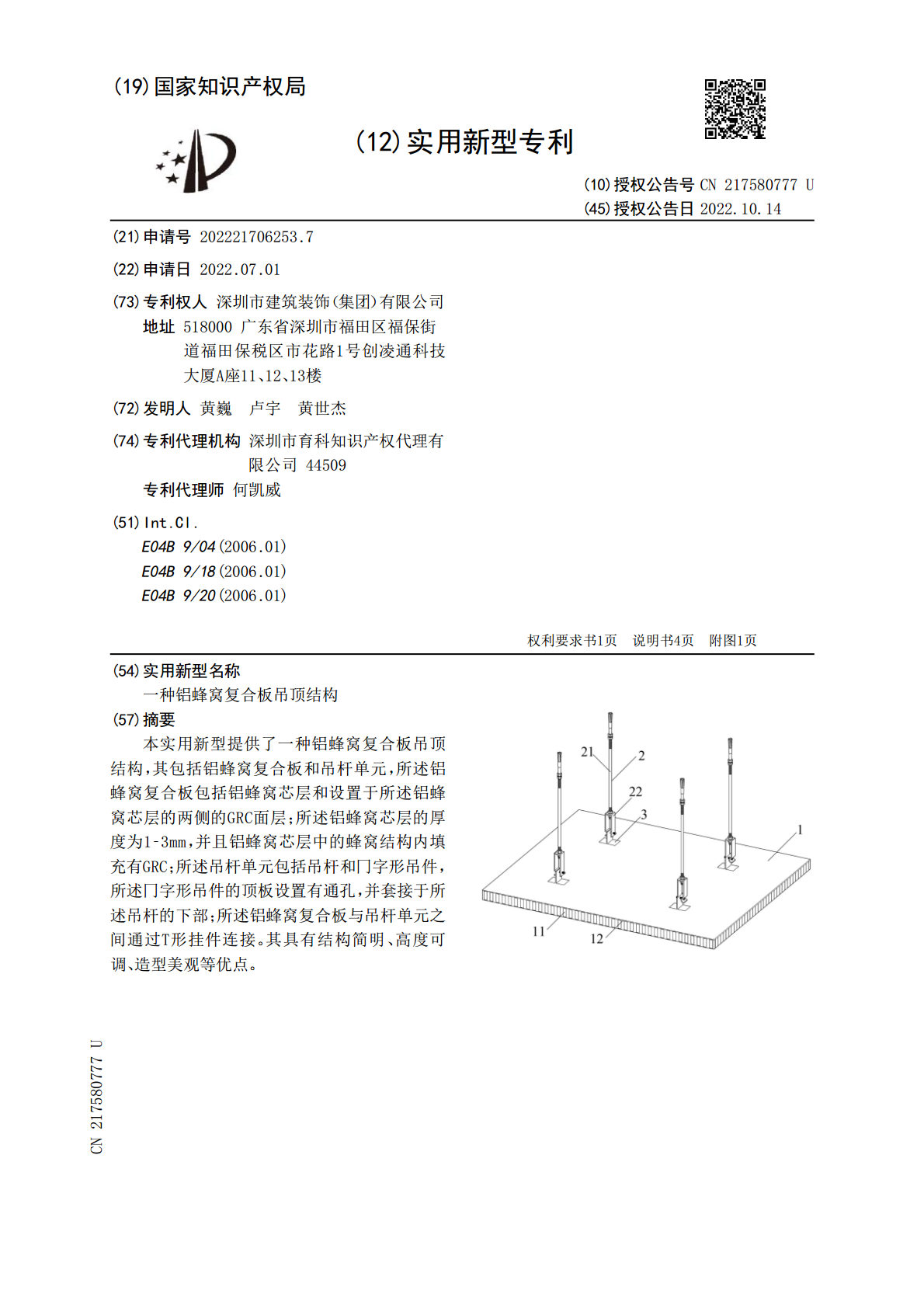

一种铝蜂窝复合板吊顶结构.pdf
2023-05-16
10金币
358KB
7页
俊凤****bb
实名认证
内容提供者
1/7
2/7
3/7
4/7
5/7
6/7
7/7
在线预览结束，喜欢就下载吧，查找使用更方便
相关资料
一种铝蜂窝复合板吊顶结构.pdf

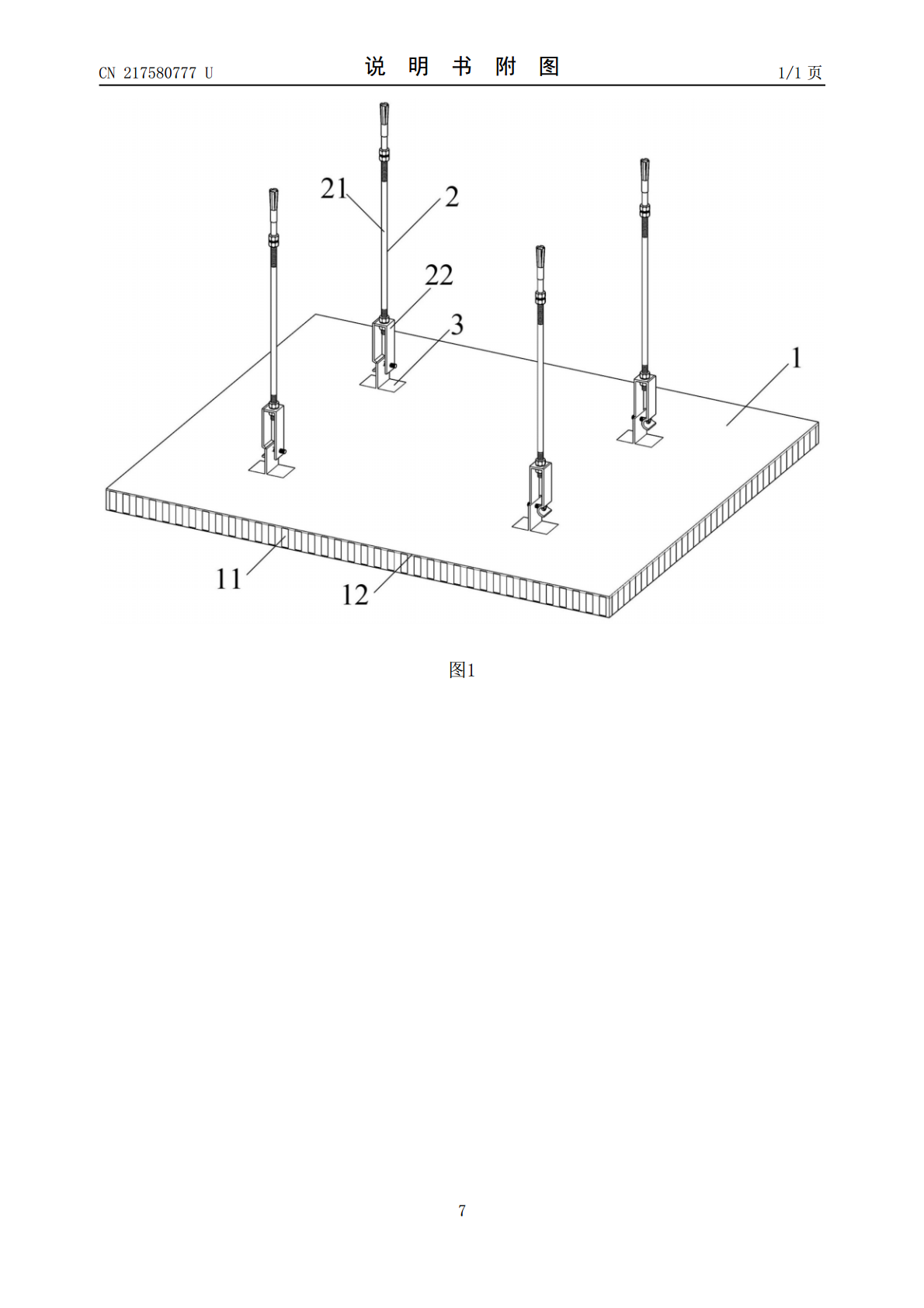

本实用新型提供了一种铝蜂窝复合板吊顶结构,其包括铝蜂窝复合板和吊杆单元,所述铝蜂窝复合板包括铝蜂窝芯层和设置于所述铝蜂窝芯层的两侧的GRC面层;所述铝蜂窝芯层的厚度为1?3mm,并且铝蜂窝芯层中的蜂窝结构内填充有GRC;所述吊杆单元包括吊杆和冂字形吊件,所述冂字形吊件的顶板设置有通孔,并套接于所述吊杆的下部;所述铝蜂窝复合板与吊杆单元之间通过T形挂件连接。其具有结构简明、高度可调、造型美观等优点。
