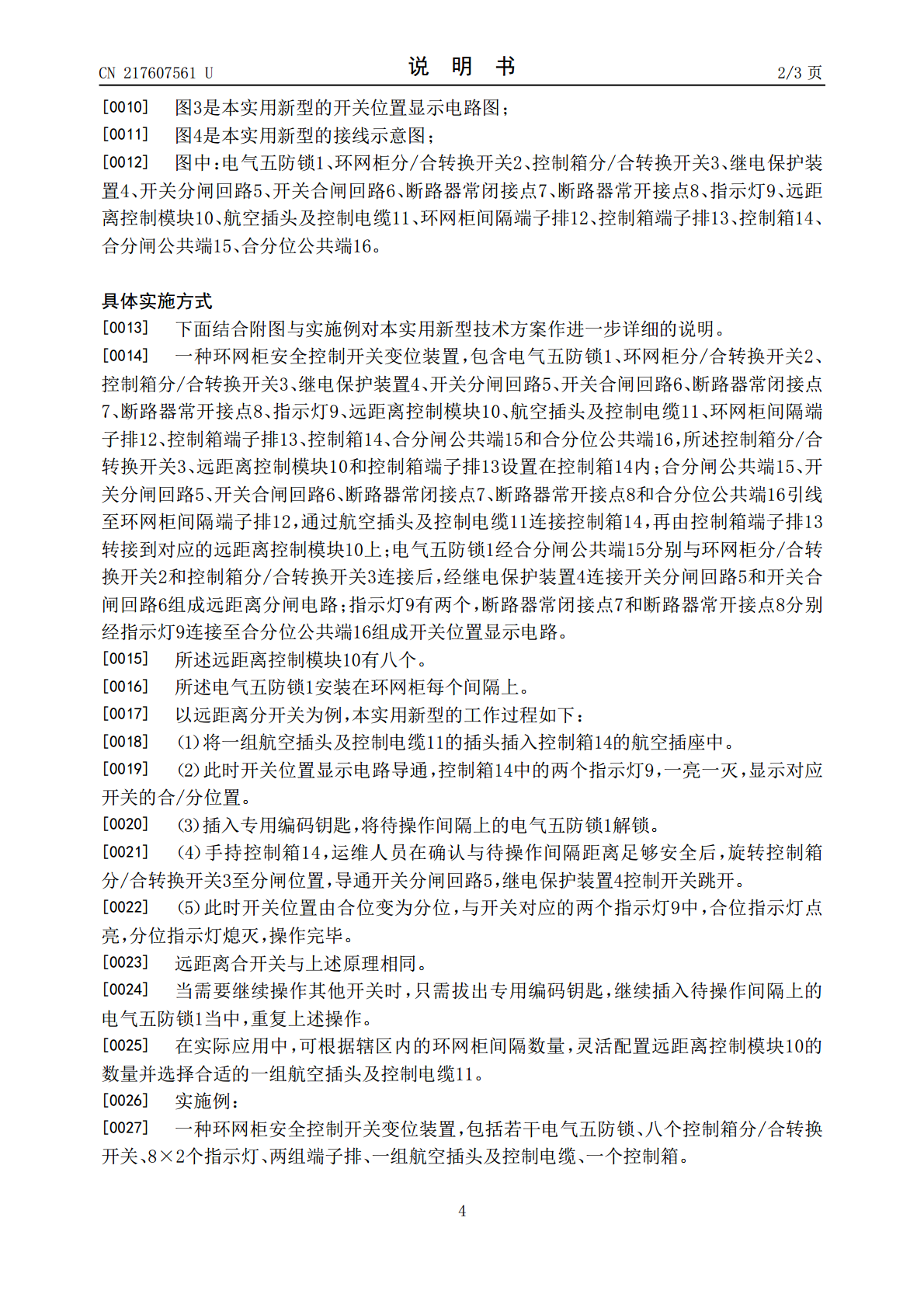

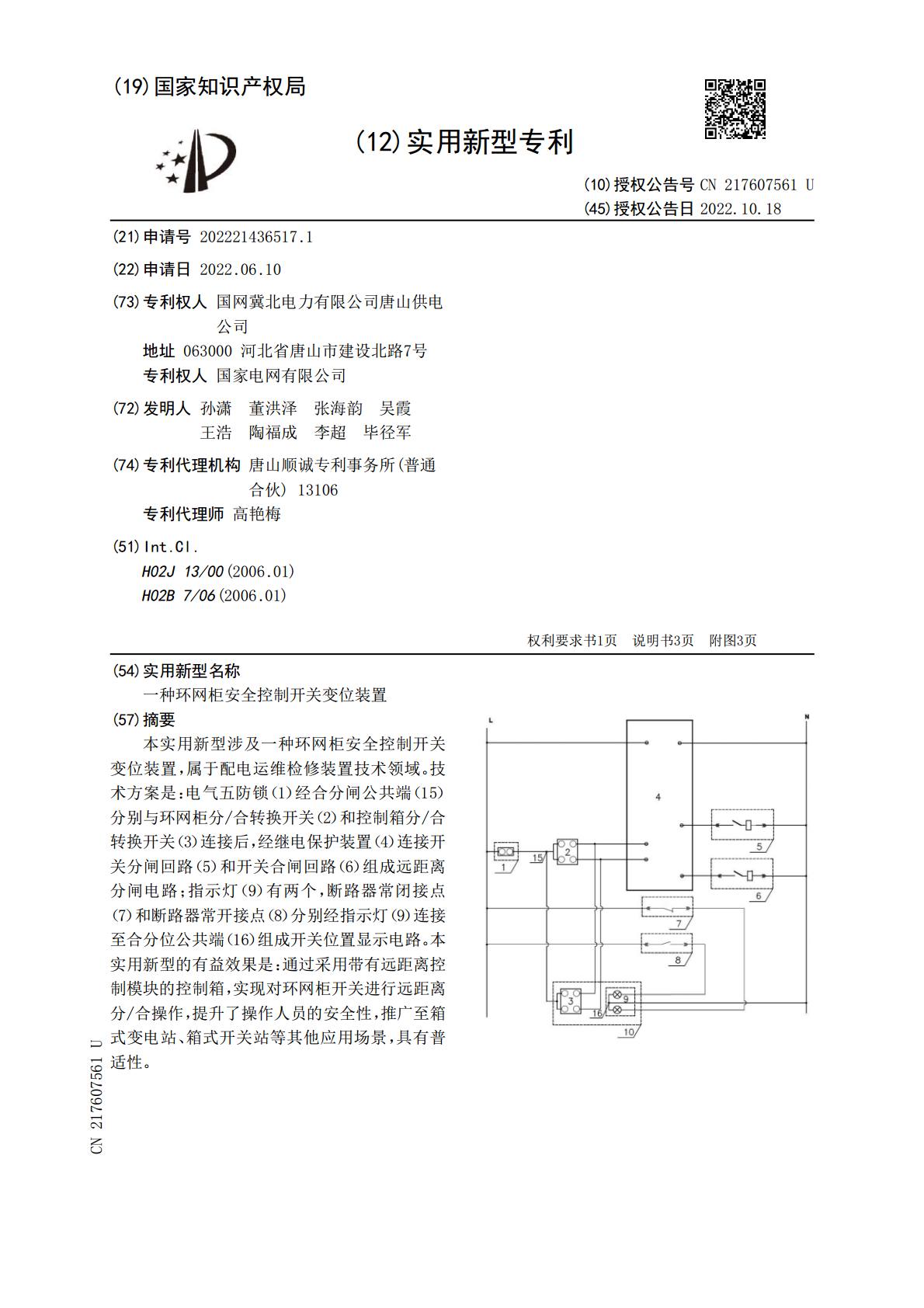

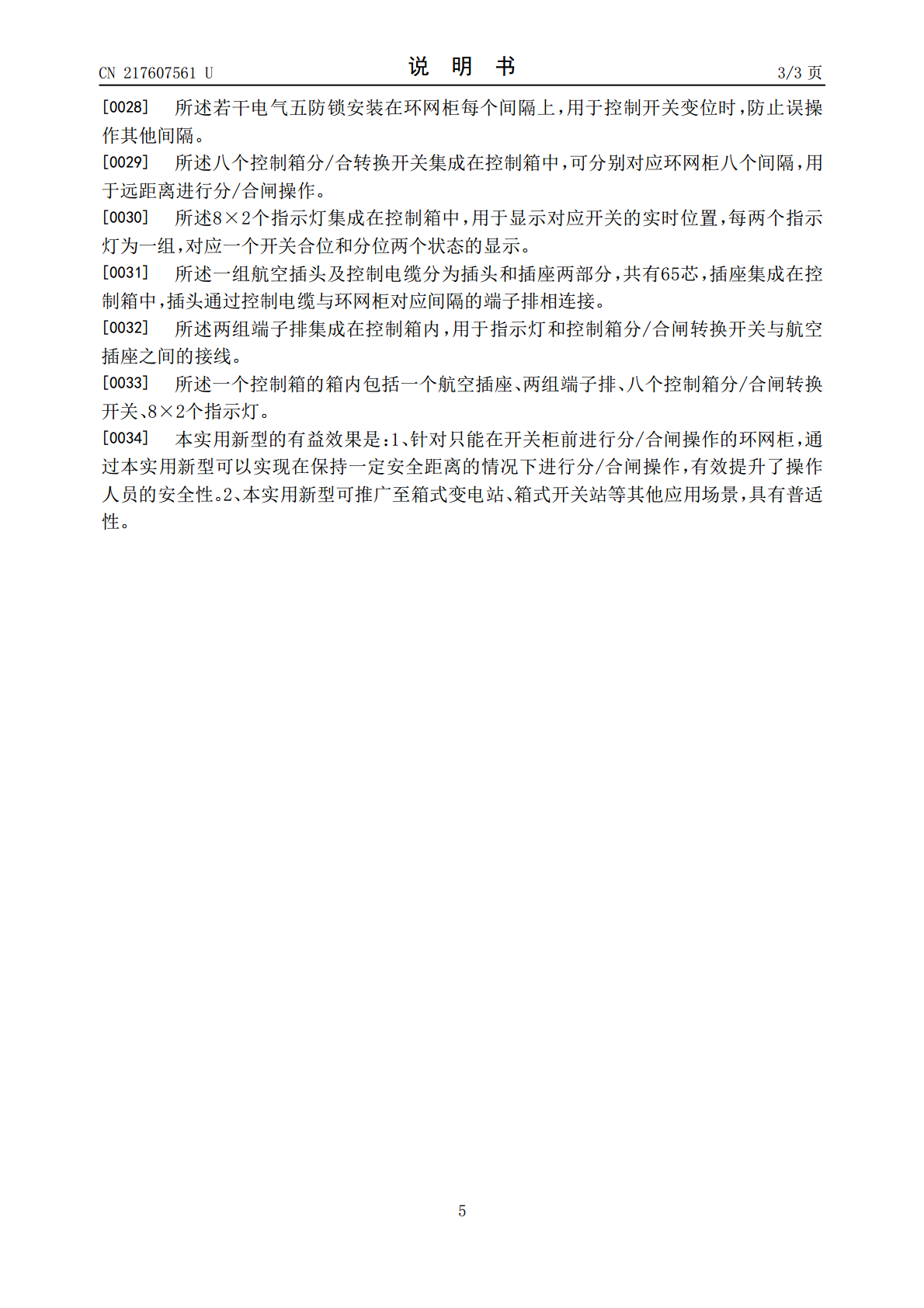

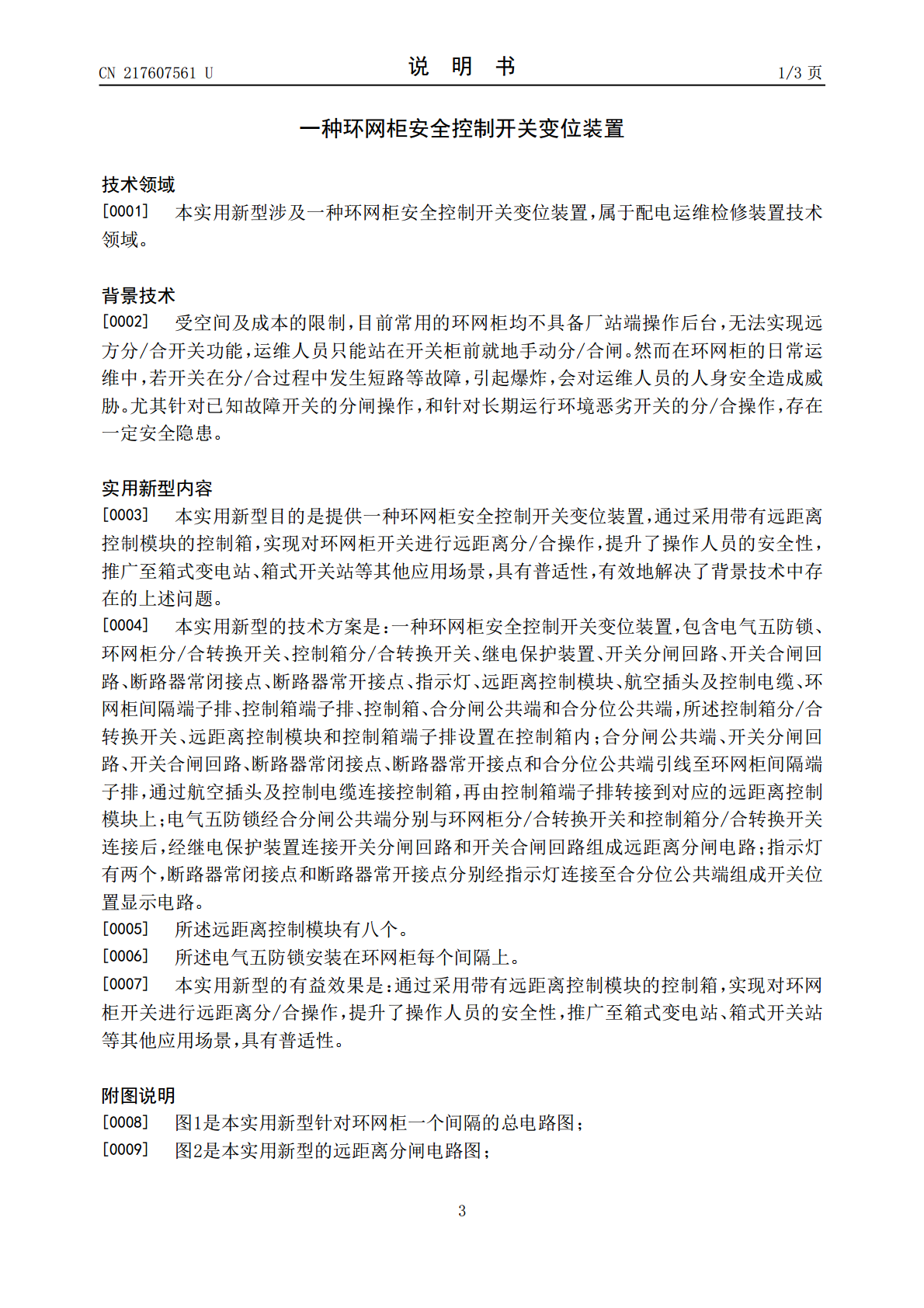

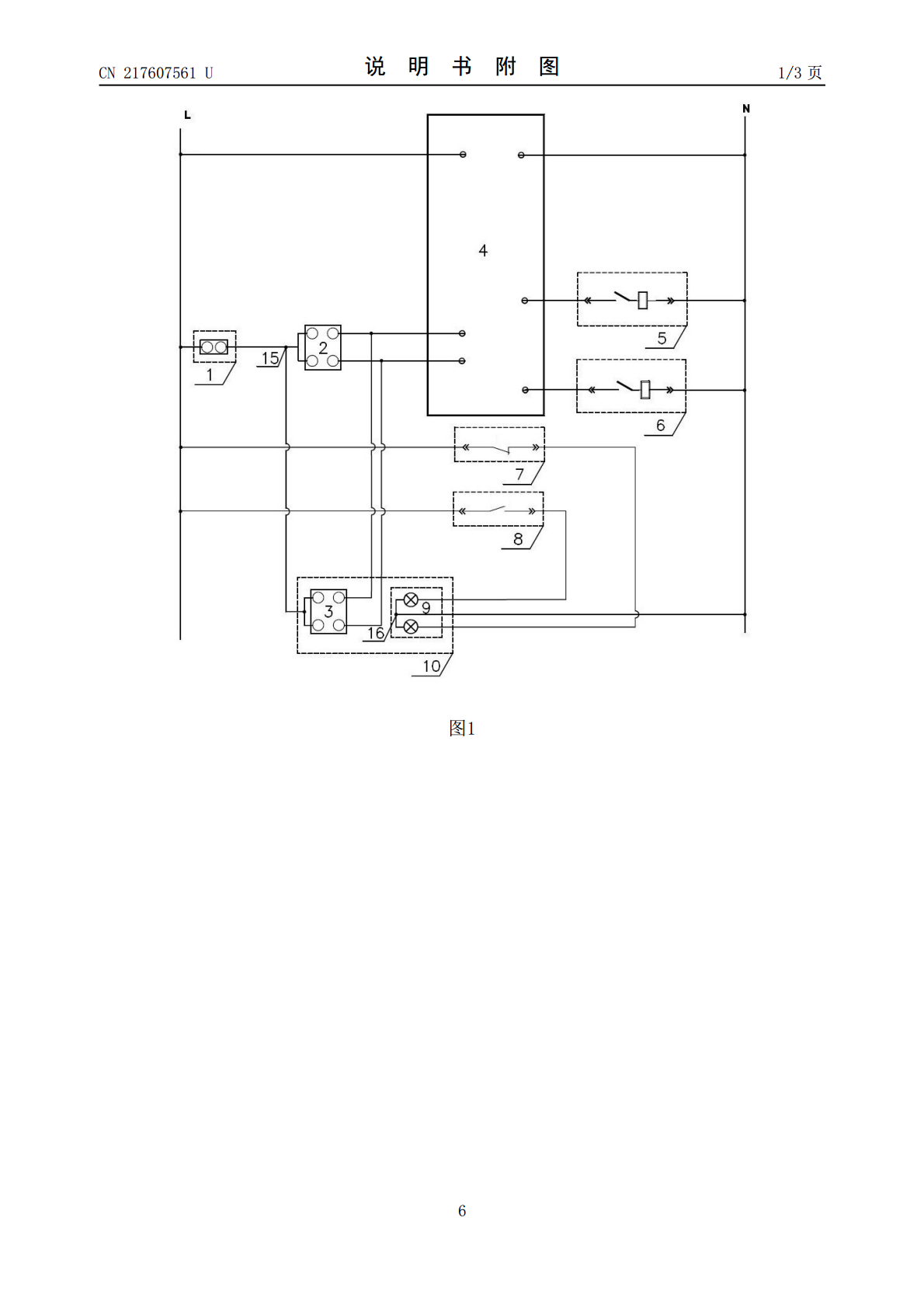

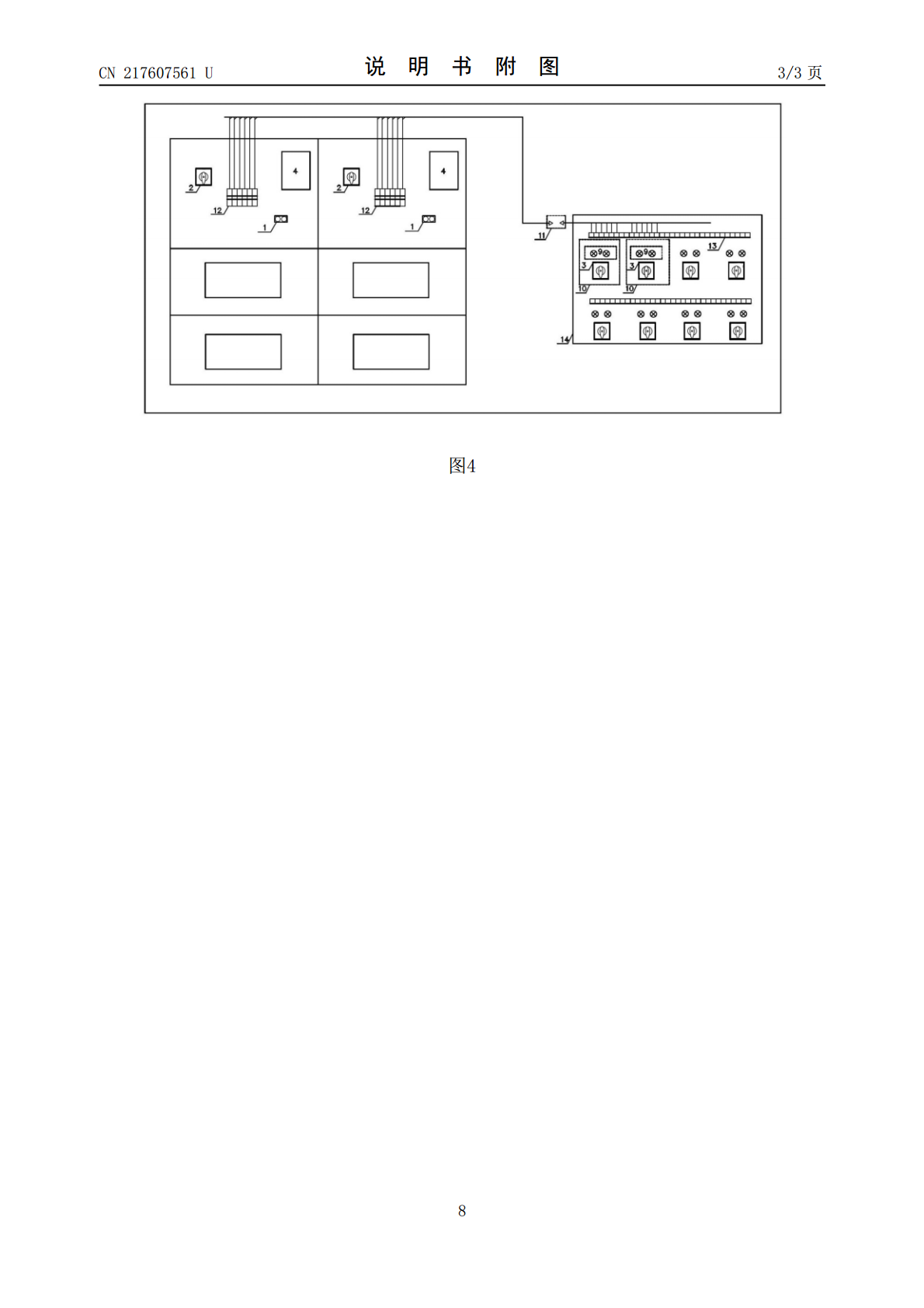

本实用新型涉及一种环网柜安全控制开关变位装置,属于配电运维检修装置技术领域。技术方案是:电气五防锁(1)经合分闸公共端(15)分别与环网柜分/合转换开关(2)和控制箱分/合转换开关(3)连接后,经继电保护装置(4)连接开关分闸回路(5)和开关合闸回路(6)组成远距离分闸电路;指示灯(9)有两个,断路器常闭接点(7)和断路器常开接点(8)分别经指示灯(9)连接至合分位公共端(16)组成开关位置显示电路。本实用新型的有益效果是:通过采用带有远距离控制模块的控制箱,实现对环网柜开关进行远距离分/合操作,提升了操作人员的安全性,推广至箱式变电站、箱式开关站等其他应用场景,具有普适性。
