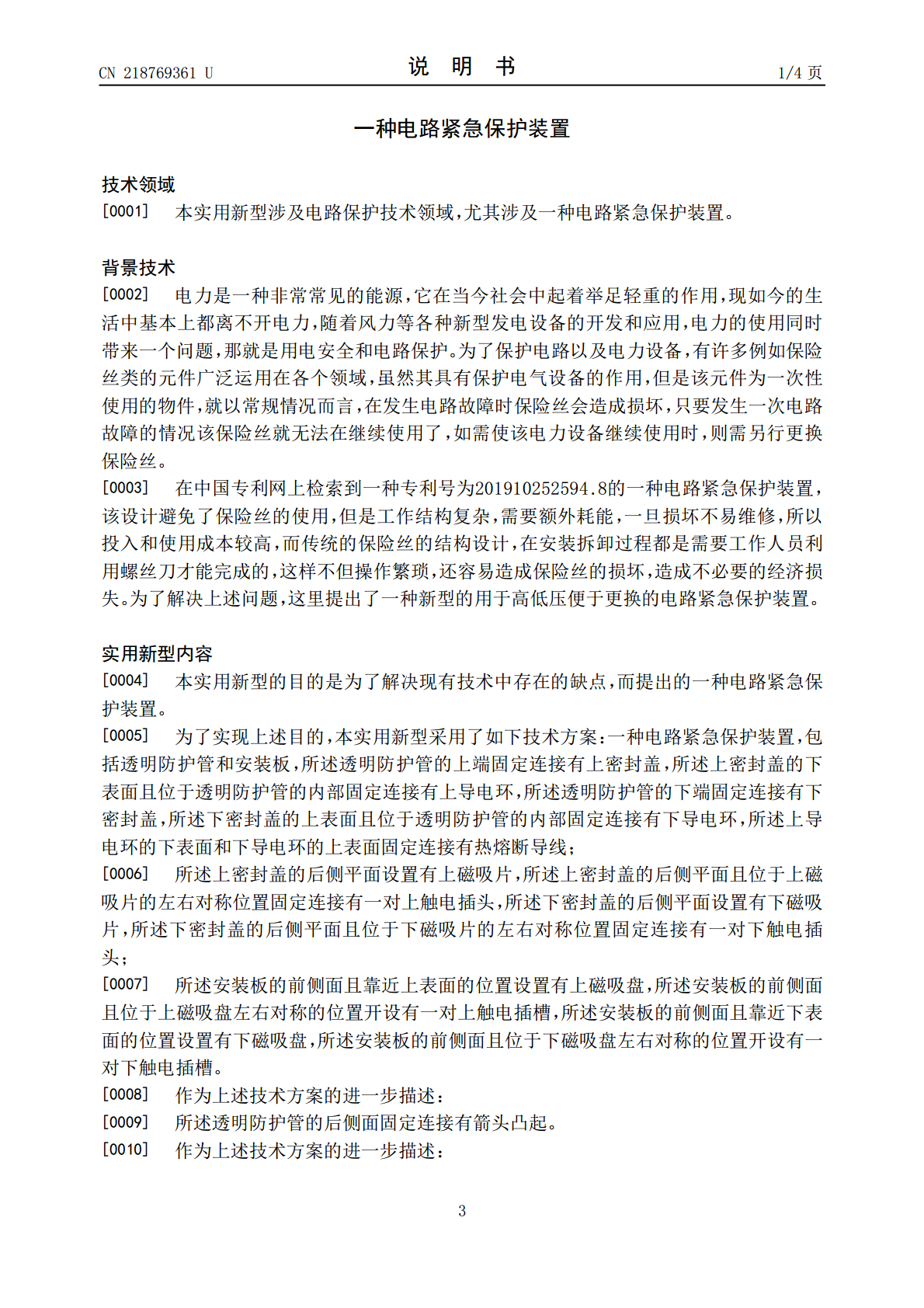

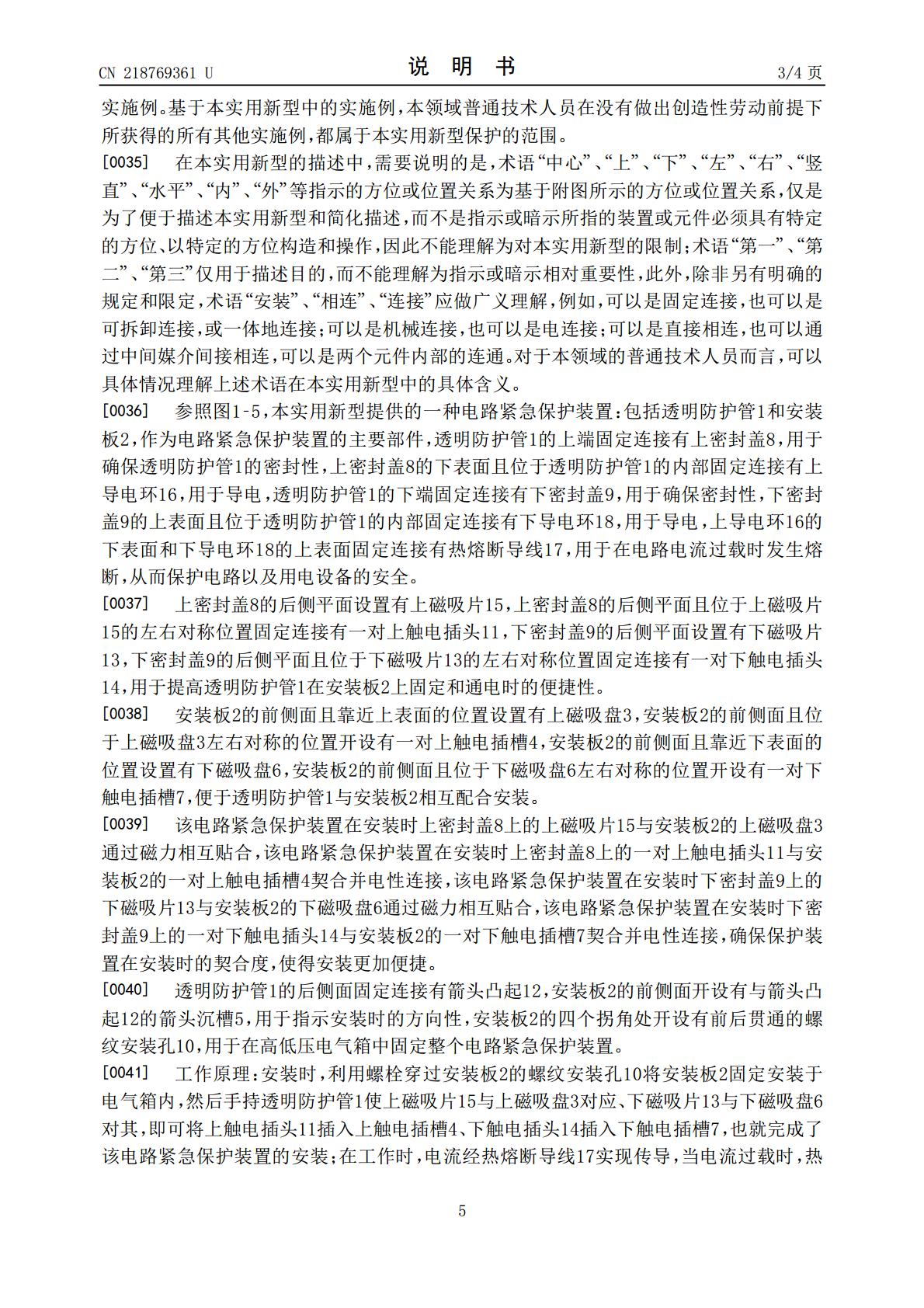

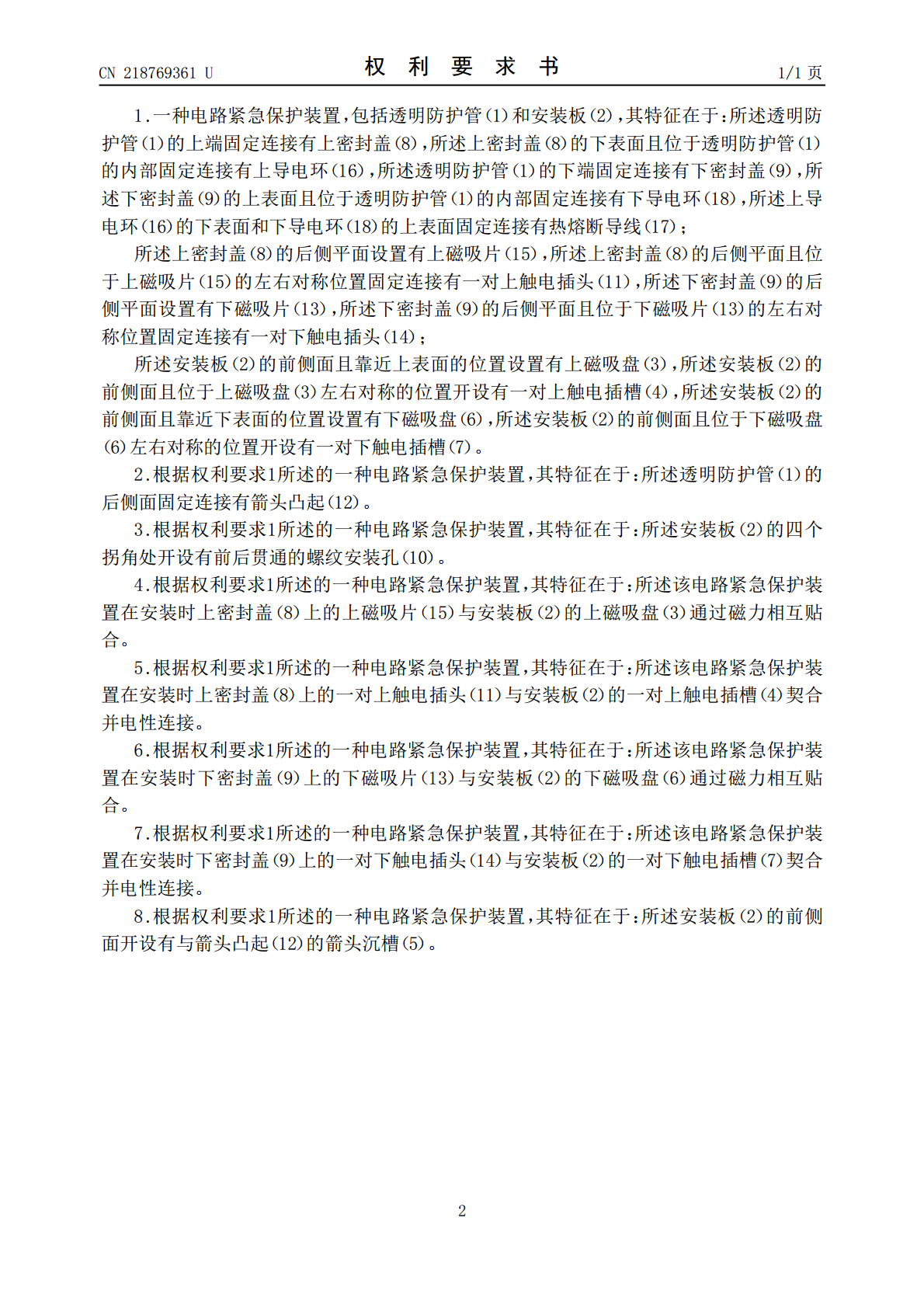

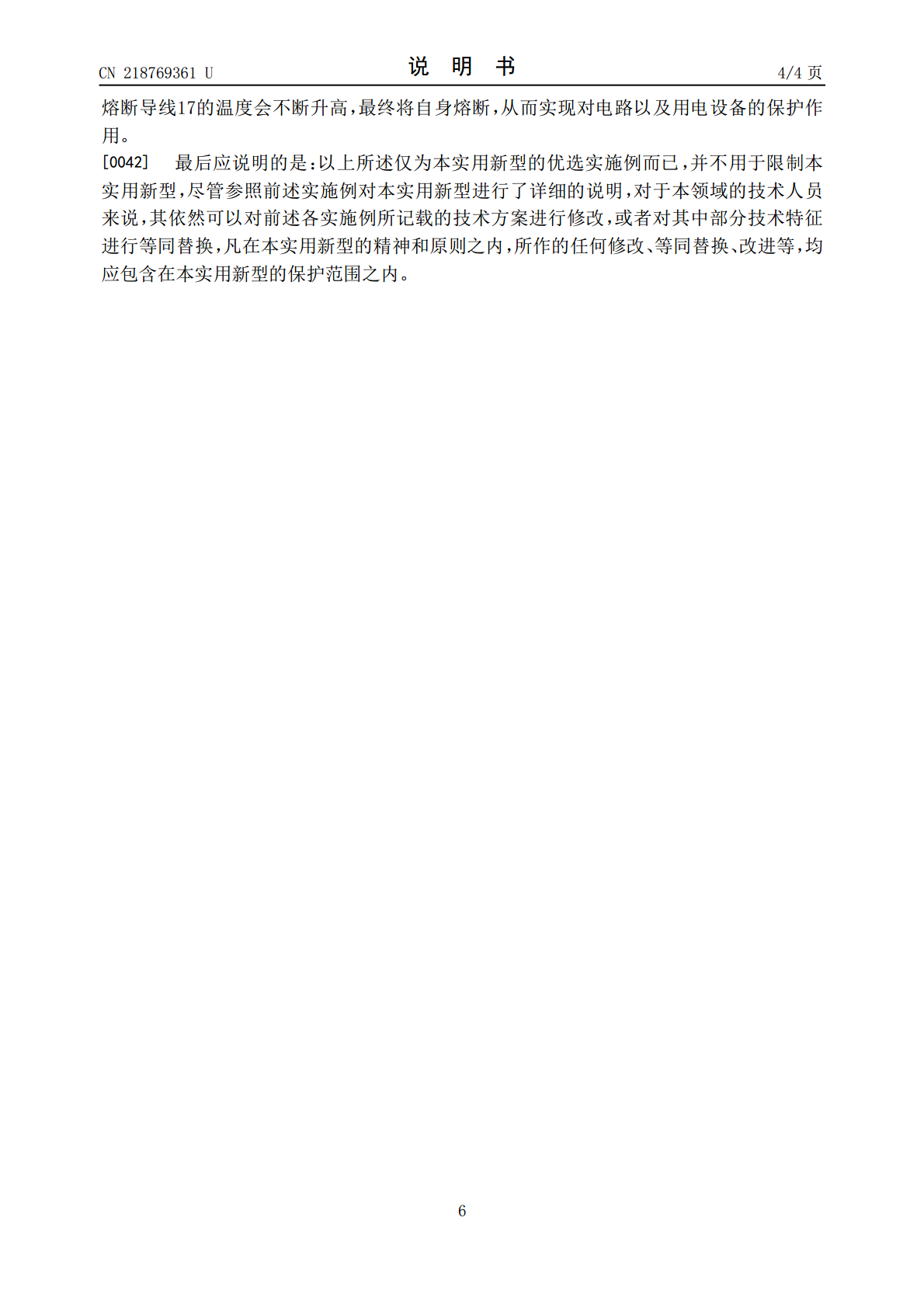

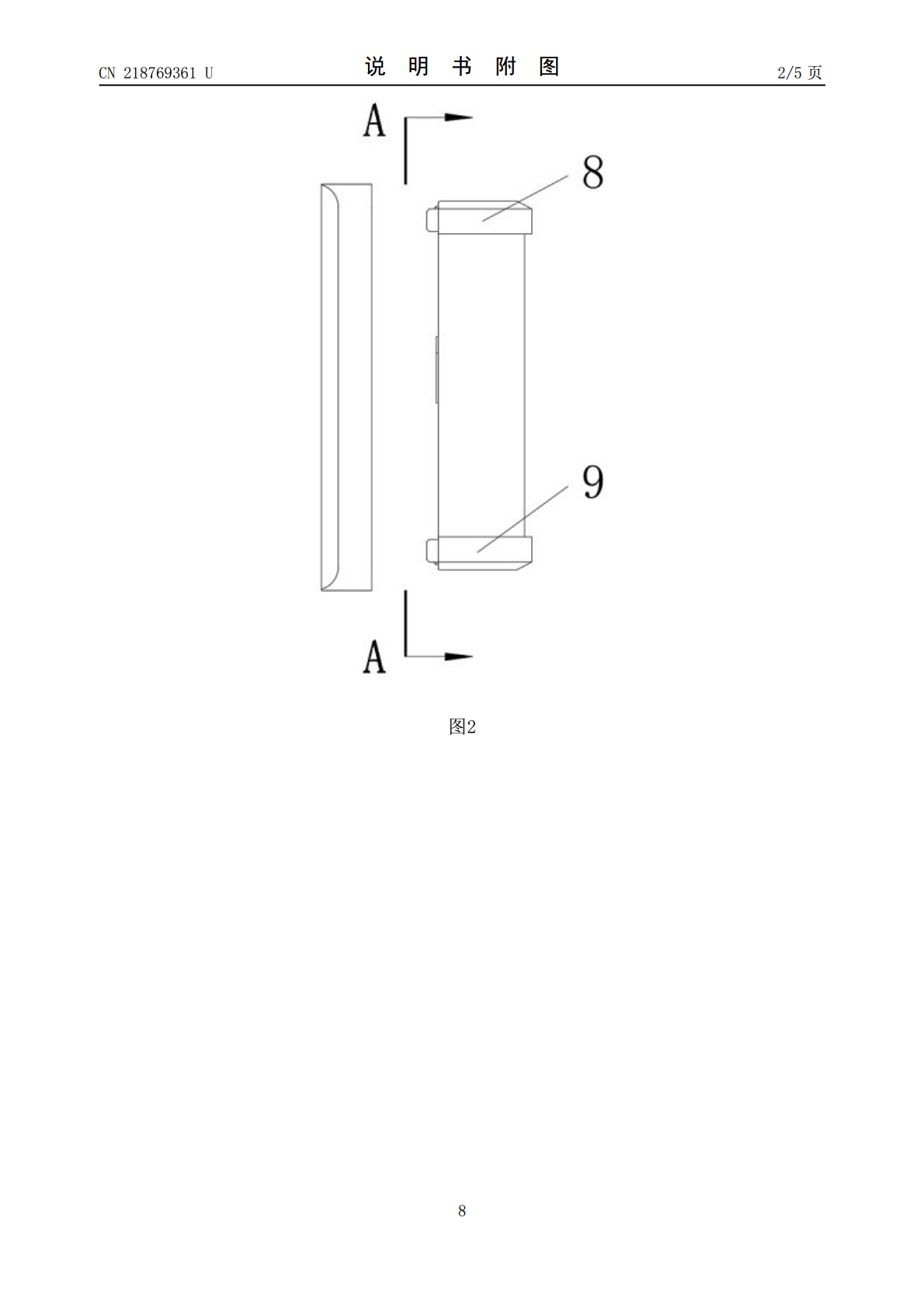

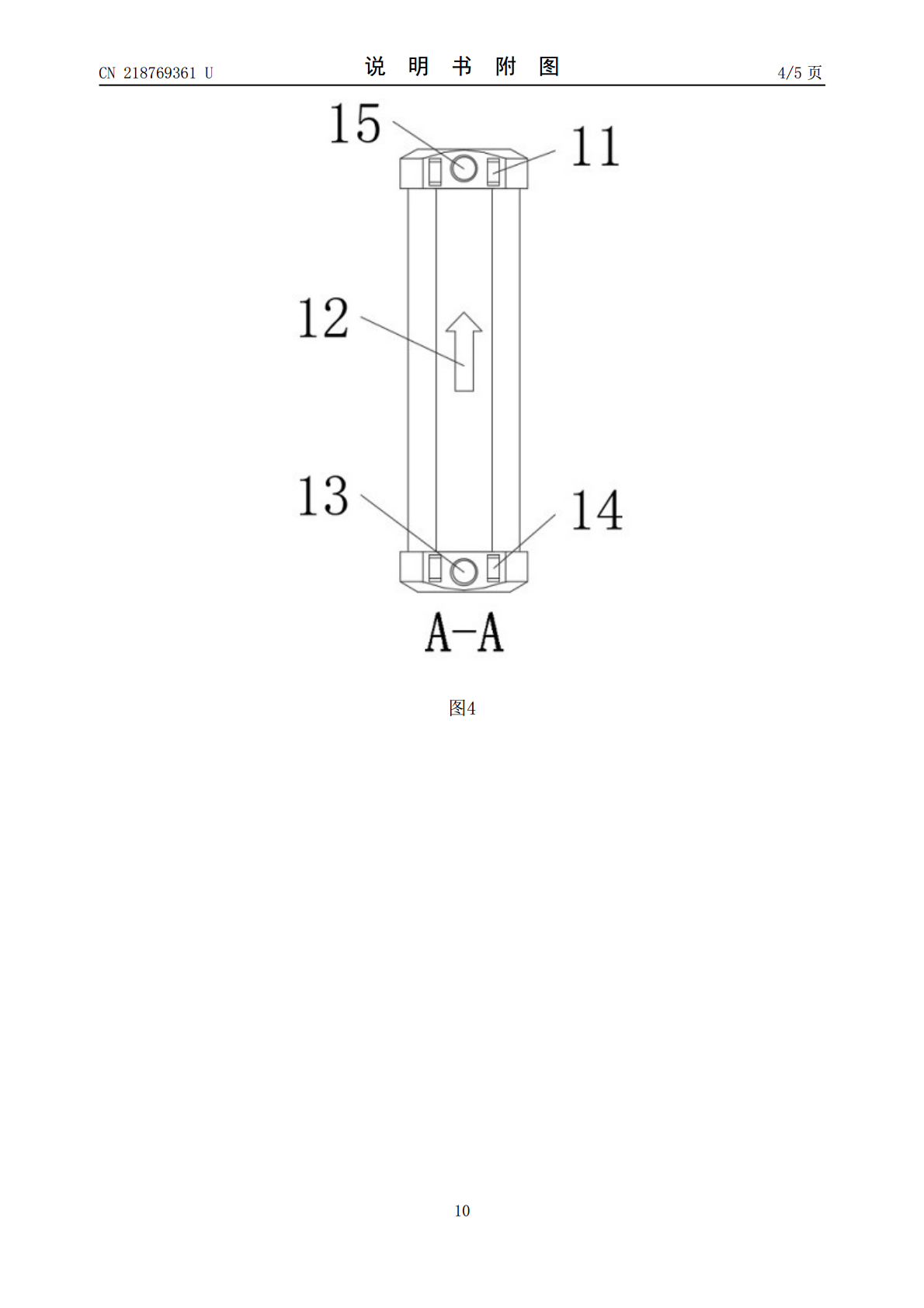

本实用新型公开了一种电路紧急保护装置,包括透明防护管和安装板,所述透明防护管的上端固定连接有上密封盖,所述上密封盖的下表面且位于透明防护管的内部固定连接有上导电环,所述透明防护管的下端固定连接有下密封盖,所述下密封盖的上表面且位于透明防护管的内部固定连接有下导电环,所述上导电环的下表面和下导电环的上表面固定连接有热熔断导线。本实用新型,通过设置利用磁吸作用相互配合安装的透明防护管和安装板,提高了电路紧急保护装置更换的便捷性,通过省略传动机构,在切换工作状态实现电路保护时无需额外耗能,降低了使用成本,通过简化设计结构,降低了保护装置的投入成本,使得使用和维护更加方便。
