内容提供者

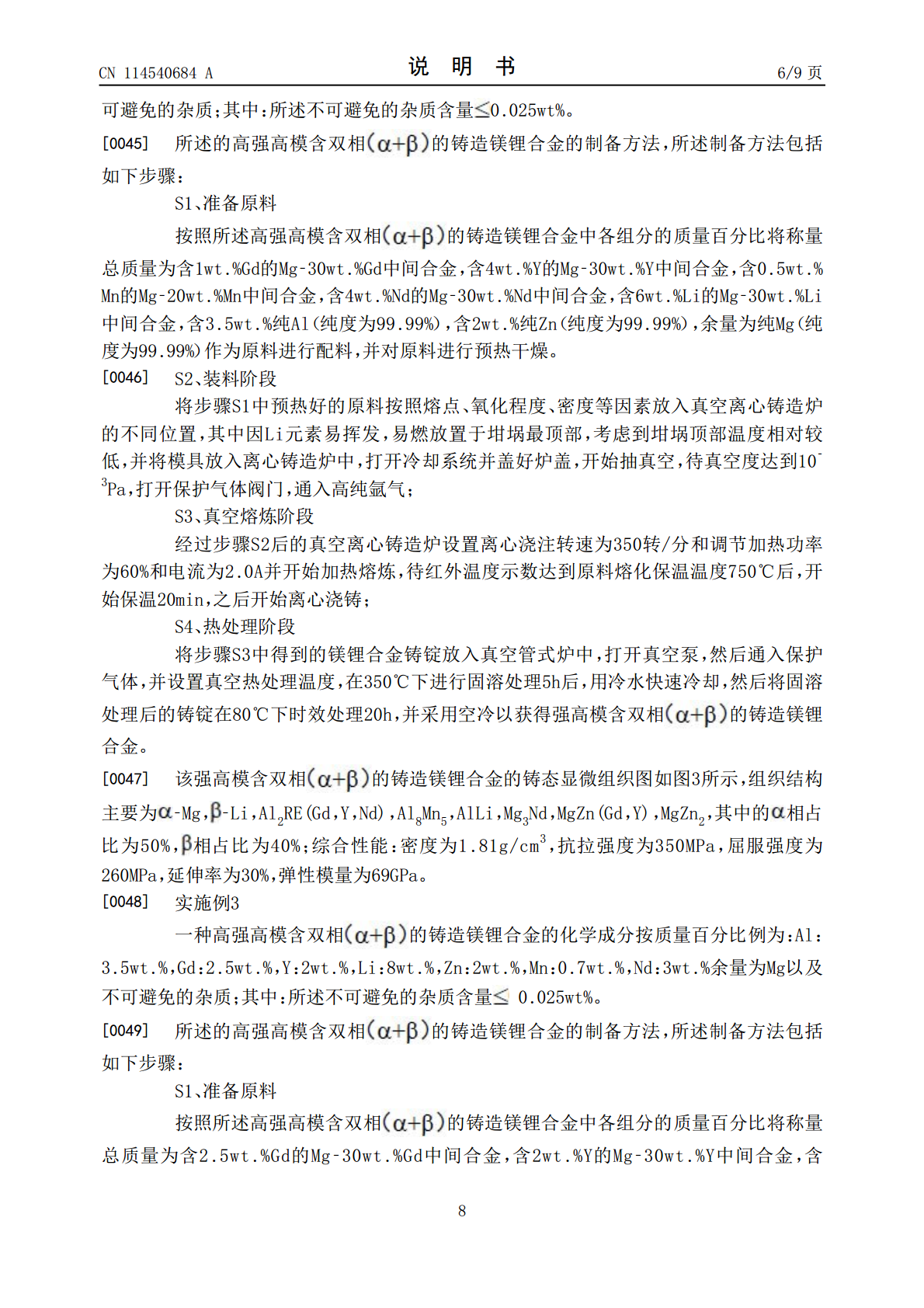

一种高强高模含双相的铸造镁锂合金及其制备方法.pdf
2023-05-12
10金币
400KB
13页
思洁****爱吗
实名认证
内容提供者
1/10
2/10
3/10
4/10
5/10
6/10
7/10
8/10
9/10
10/10
亲，该文档总共13页，到这已经超出免费预览范围，如果喜欢就直接下载吧～
相关资料
一种高强高模含双相的铸造镁锂合金及其制备方法.pdf
本发明公开一种高强高模含双相的铸造镁锂合金及其制备方法,属于金属材料镁合金的技术领域。所述高强高模含双相的铸造镁锂合金,其含<base:Imagehe=@14@wi=@13@file=@512656DEST_PATH_IMAGE001.JPG@imgContent=@drawing@imgFormat=@JPEG@orientation=@portrait@inline=@yes@/>相+<base:Imagehe=@20@wi=@9@file=@980415DEST_PATH_IMAGE002.JPG@
2023-05-12
10
400KB
一种高强度高模量双相的镁锂合金及制备方法.pdf
本发明公开一种高强度高模量双相的镁锂合金及制备方法，属于金属材料镁合金的技术领域。所述高强度高模量双相的镁锂合金的按质量百分比例为：Gd：0.05‑4wt.％，Al：0.5‑5wt.％，Y：0.05‑8wt.％，Li：5‑10wt.％，Zn：0‑5wt.％，Mn：0.05‑4wt.％余量为Mg和不可避免的杂质；其中：Zn元素的含量选择不能为0。所述制备方法包括原料准备阶段、预热原料阶段、热处理炉气氛调节、真空熔炼阶段、真空管式炉气氛调节和热处理阶段。本发明采用了微合金化和热处理相结合的方式，能够在控制双相
2023-06-15
10
600KB
一种高强度镁锂合金及其制备方法.pdf
本发明提供的是一种高强度镁锂合金及其制备方法。以商业纯Mg、商业纯Li、商业纯Zn、Mg-RY中间合金为原料，按照产品的质量百分含量为：Li：4.5～5.5%，RY：2.0～3.8%，Zn：0.2～1.0%，不可避免的Fe、Cu、Ni、Si杂质总量小于0.03%，余量为Mg的比例混合，在真空感应熔炼炉中进行熔炼，熔炼之前先将炉内抽至真空状态，再充入氩气进行保护，熔炼过程一直在氩气气氛的保护下进行，熔炼温度为660～750℃，熔炼后的熔体浇铸到金属模具中得到铸态合金；进行至少2道次热挤压得到高强度镁锂合金。
2023-06-19
10
311KB
一种含低Gd的高强度镁锂合金及其制备方法.pdf
本发明公开了一种低Gd高强度高塑性镁锂合金，组成为：Li，Zn，Gd，其余为Mg。本发明还公开了所述镁合金的制备方法，先分别取锂锭块，工业纯锌，Mg-30％Gd中间合金及工业纯镁锭，将工业纯镁锭与锂盐熔剂放入石墨坩埚中熔化，之后依次把Mg-30％Gd中间合金及纯锌放入镁液中熔化，将熔体搅拌并保温10min；取出坩埚并降温，用钛制压罩将铝箔包的高纯锂压入镁液中，待锂完全熔化后提出压罩；将坩埚放回电阻炉中升温，扒渣后将熔体浇入预热的金属型模具中，获得铸态镁锂合金；所得的铸态镁锂合金均匀化处理后将均匀化处理的合
2023-06-20
10
333KB

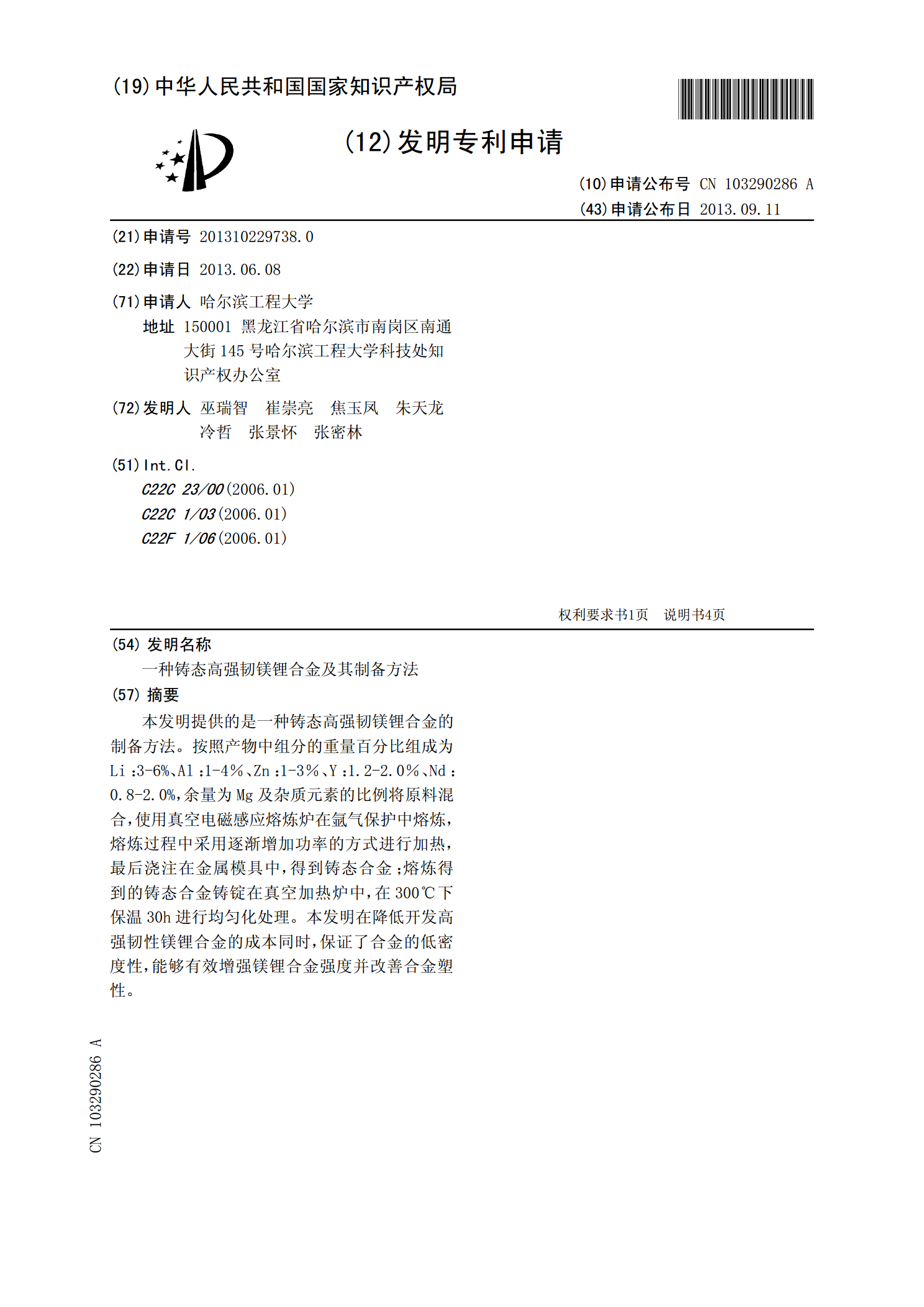

一种铸态高强韧镁锂合金及其制备方法.pdf
本发明提供的是一种铸态高强韧镁锂合金的制备方法。按照产物中组分的重量百分比组成为Li：3-6%、Al：1-4％、Zn：1-3％、Y：1.2-2.0％、Nd：0.8-2.0%，余量为Mg及杂质元素的比例将原料混合，使用真空电磁感应熔炼炉在氩气保护中熔炼，熔炼过程中采用逐渐增加功率的方式进行加热，最后浇注在金属模具中，得到铸态合金；熔炼得到的铸态合金铸锭在真空加热炉中，在300℃下保温30h进行均匀化处理。本发明在降低开发高强韧性镁锂合金的成本同时，保证了合金的低密度性，能够有效增强镁锂合金强度并改善合金塑性
2023-06-19
10
1MB
