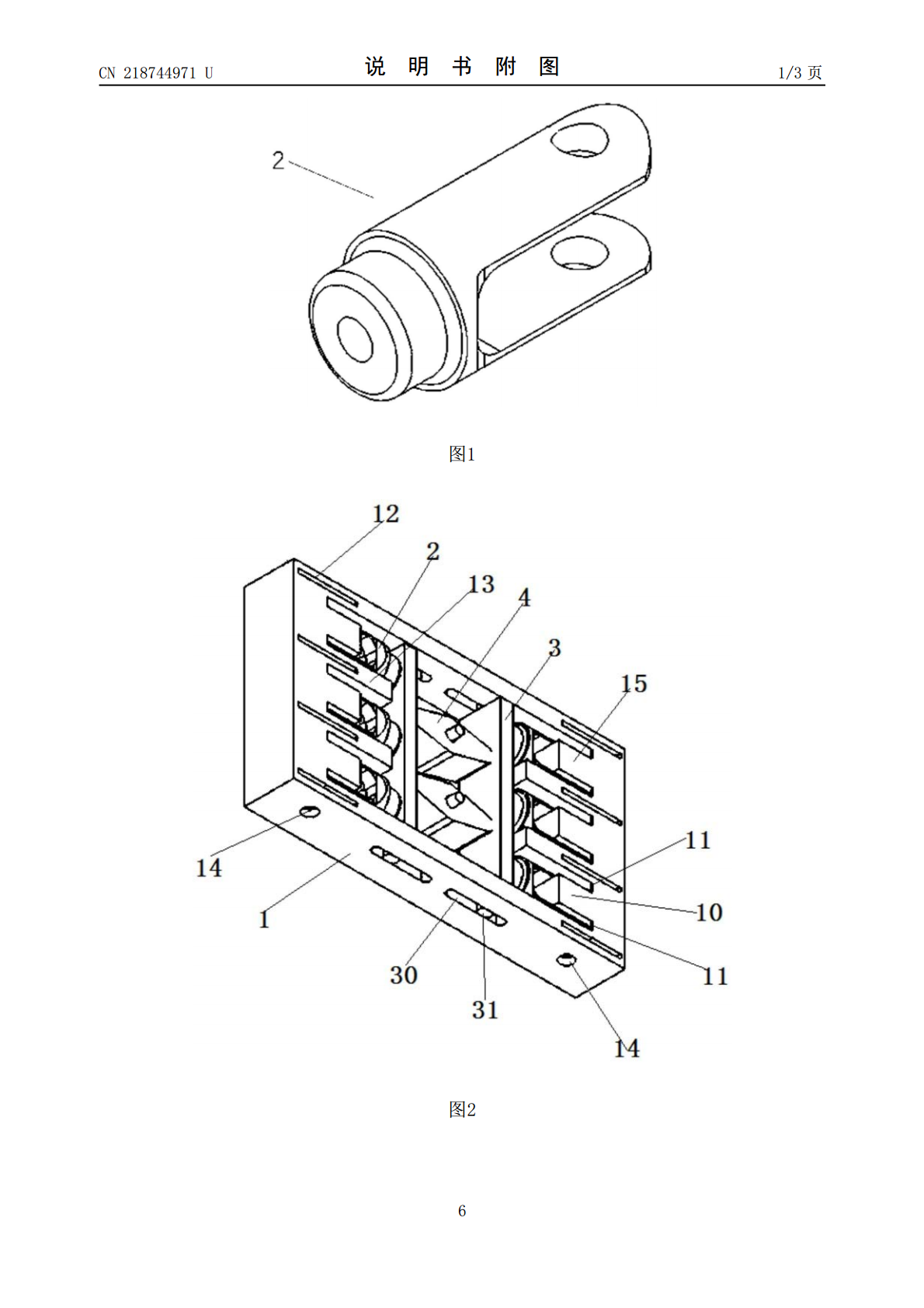

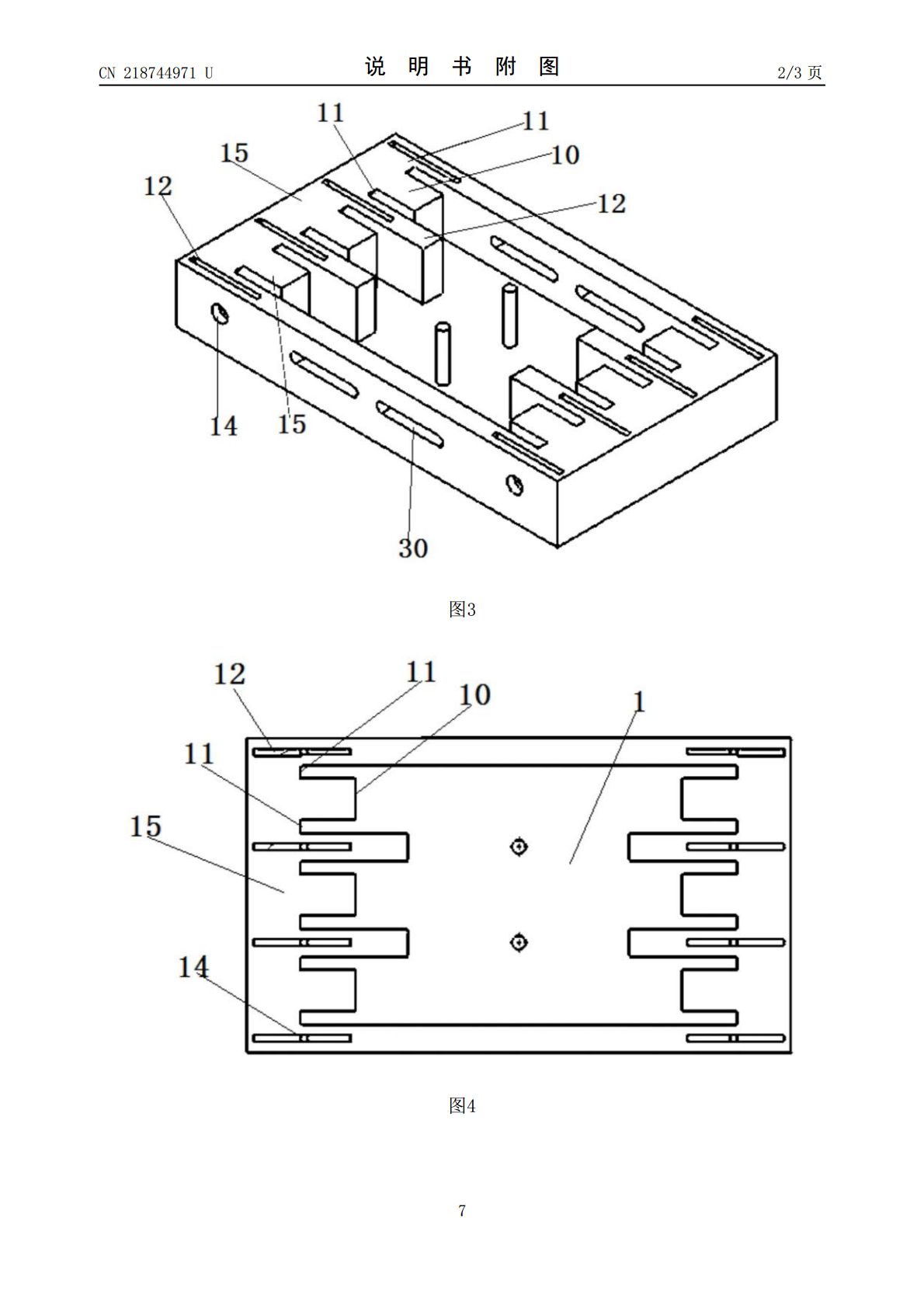

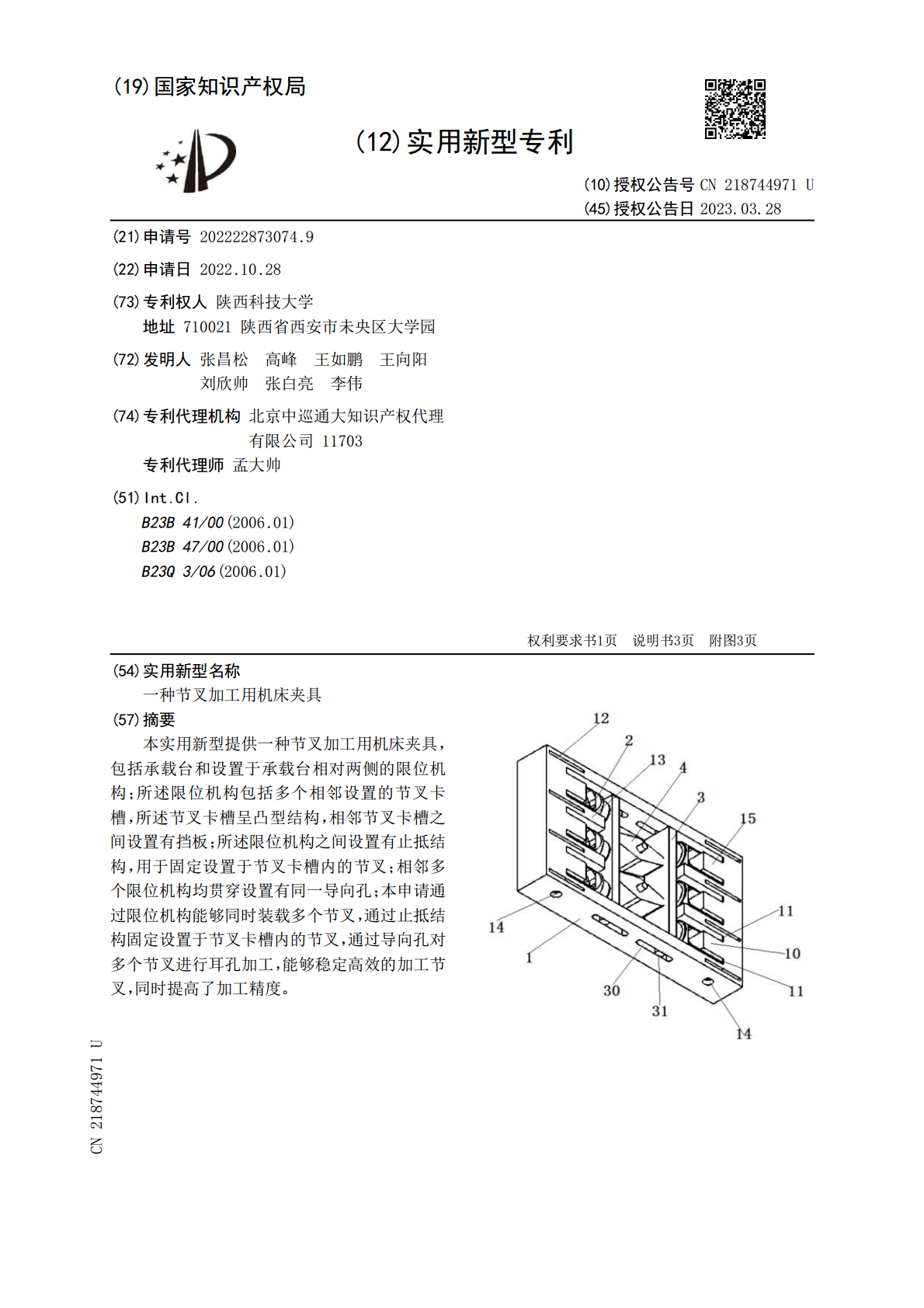

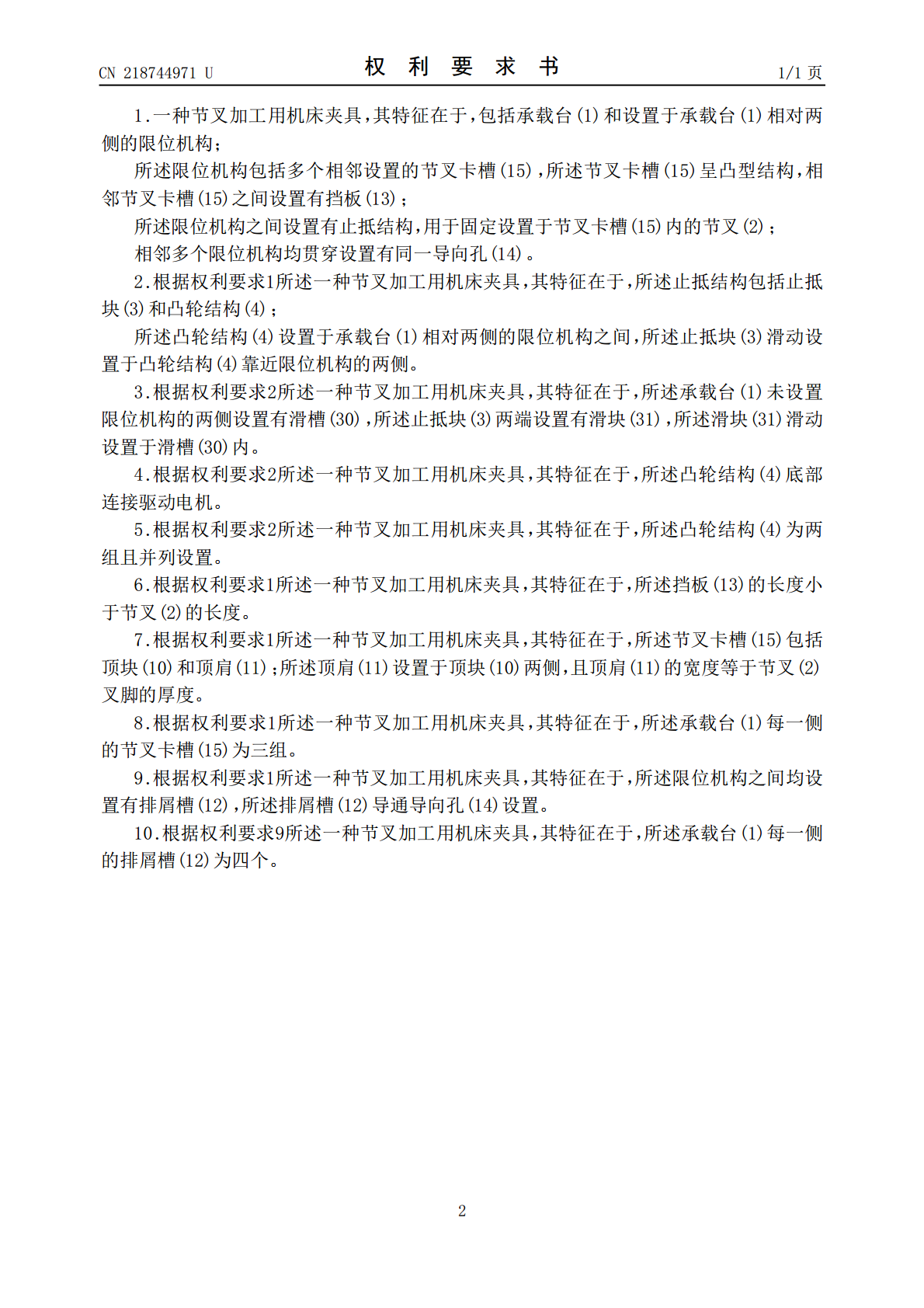

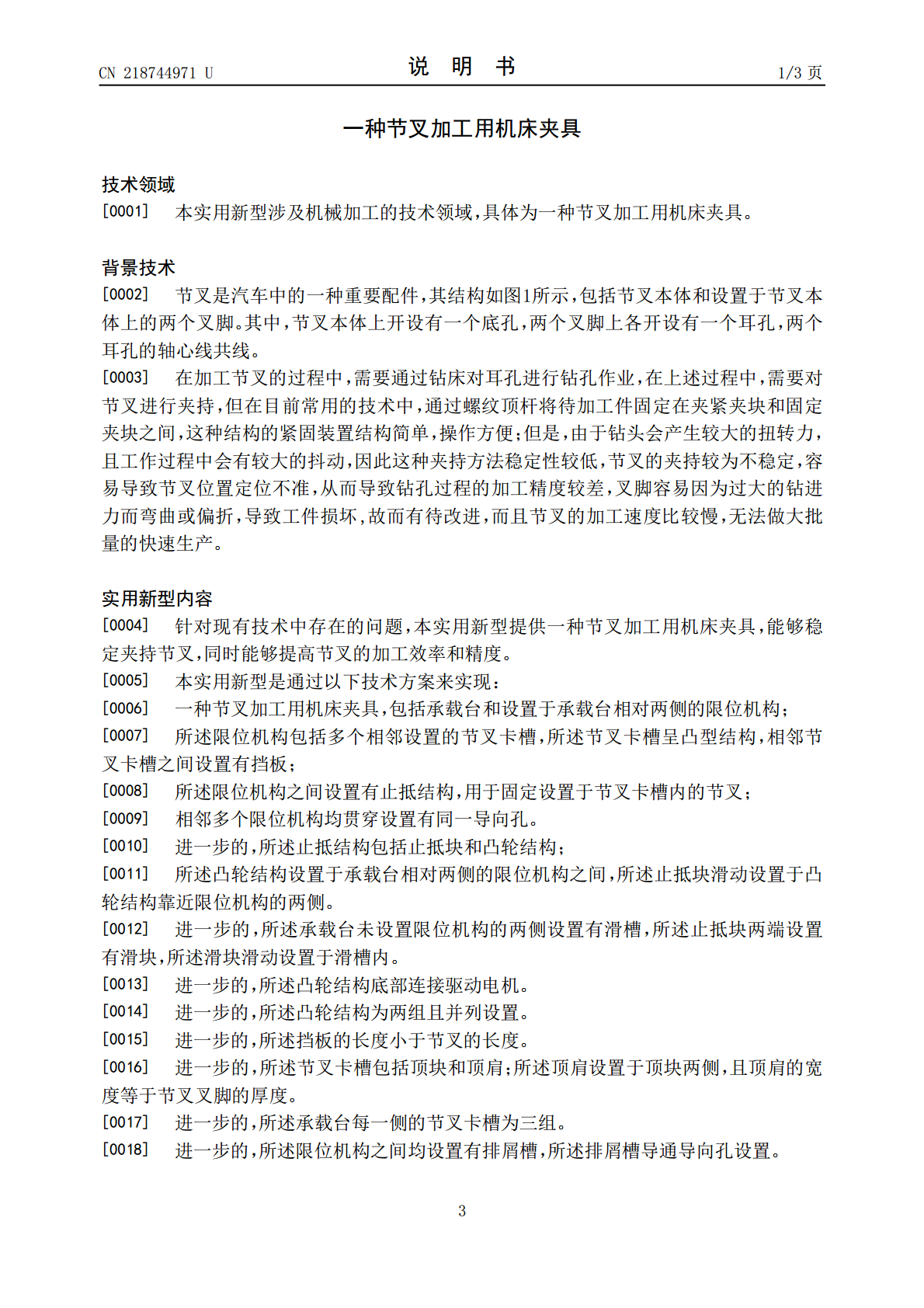

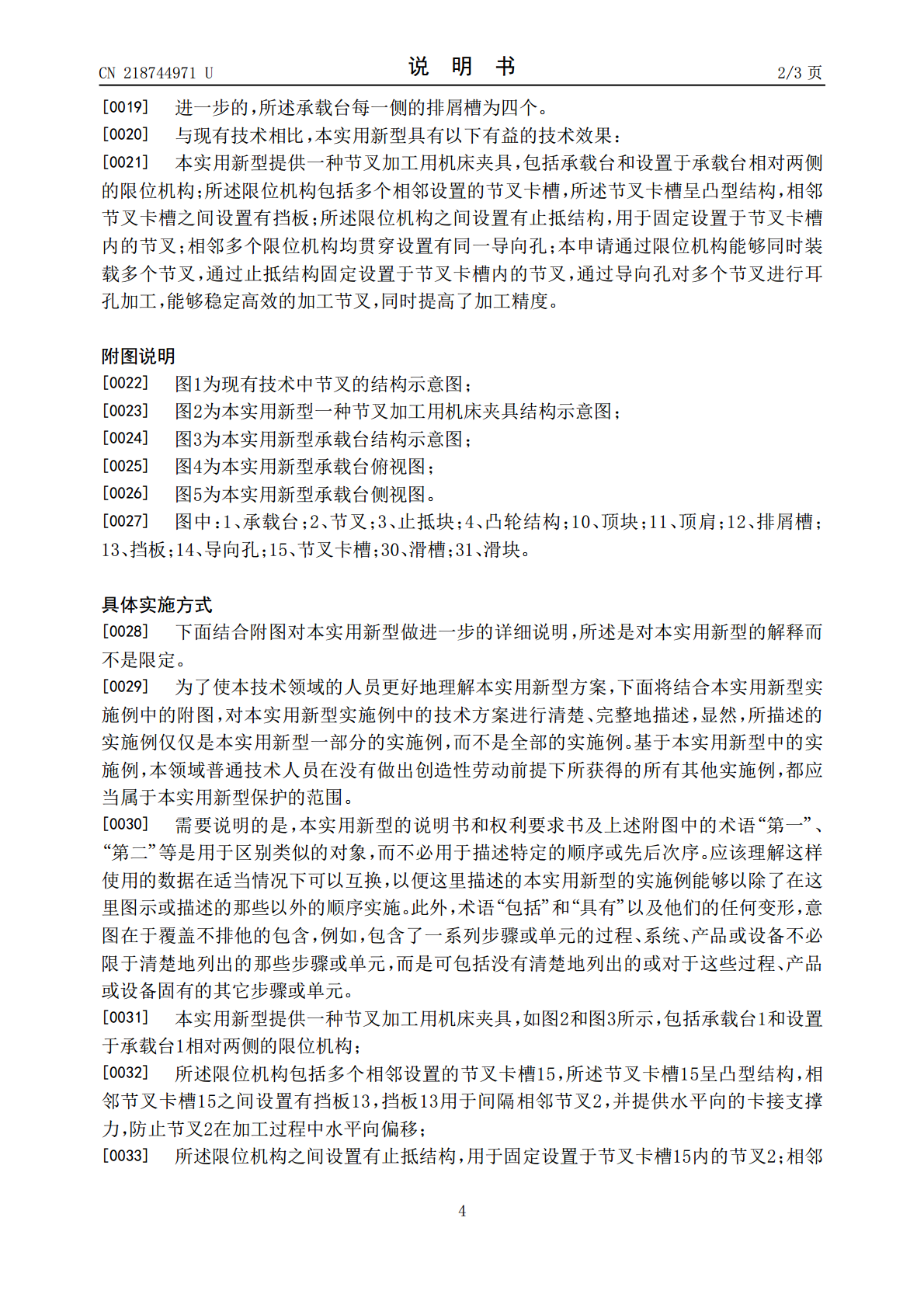

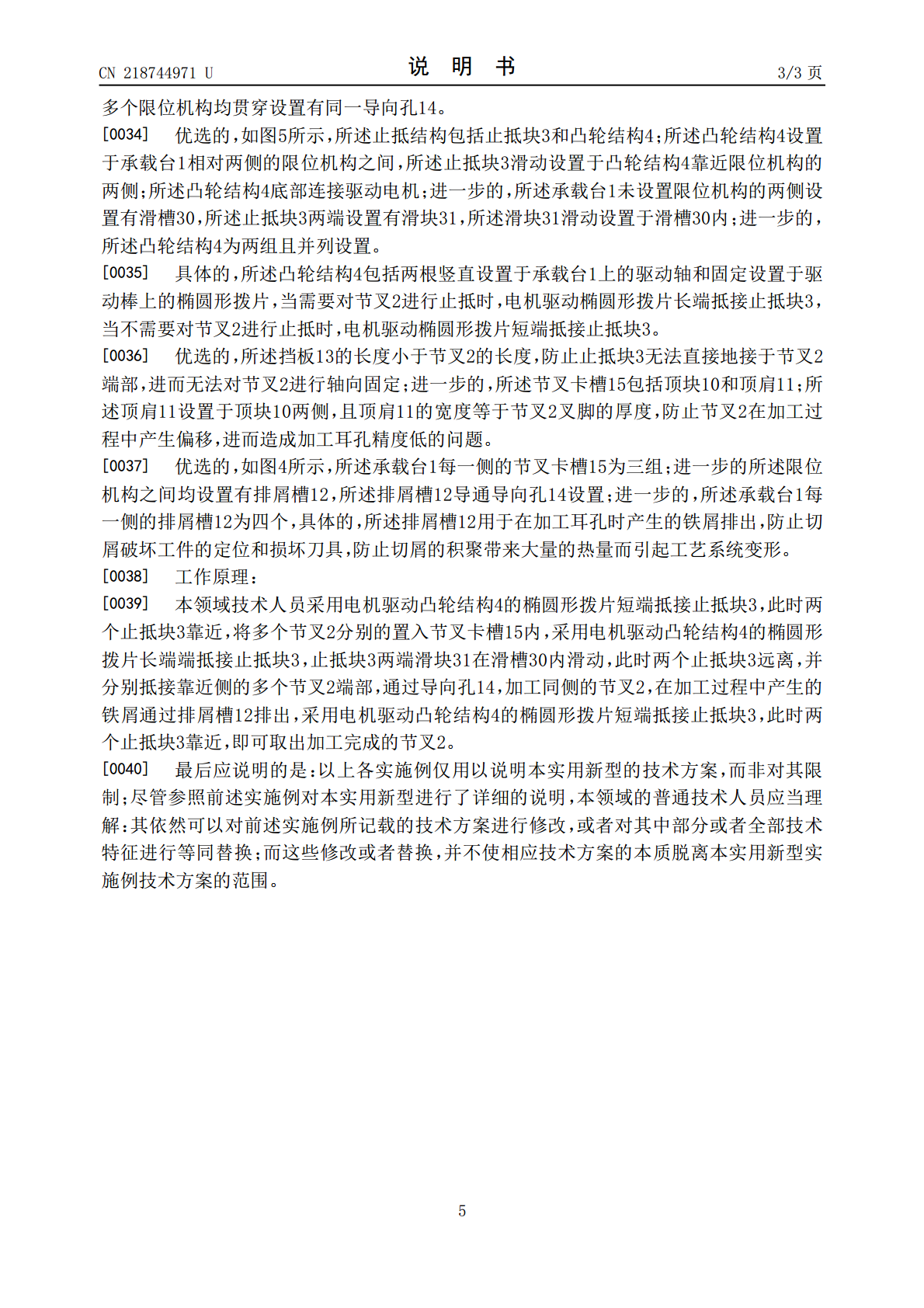

本实用新型提供一种节叉加工用机床夹具,包括承载台和设置于承载台相对两侧的限位机构;所述限位机构包括多个相邻设置的节叉卡槽,所述节叉卡槽呈凸型结构,相邻节叉卡槽之间设置有挡板;所述限位机构之间设置有止抵结构,用于固定设置于节叉卡槽内的节叉;相邻多个限位机构均贯穿设置有同一导向孔;本申请通过限位机构能够同时装载多个节叉,通过止抵结构固定设置于节叉卡槽内的节叉,通过导向孔对多个节叉进行耳孔加工,能够稳定高效的加工节叉,同时提高了加工精度。
