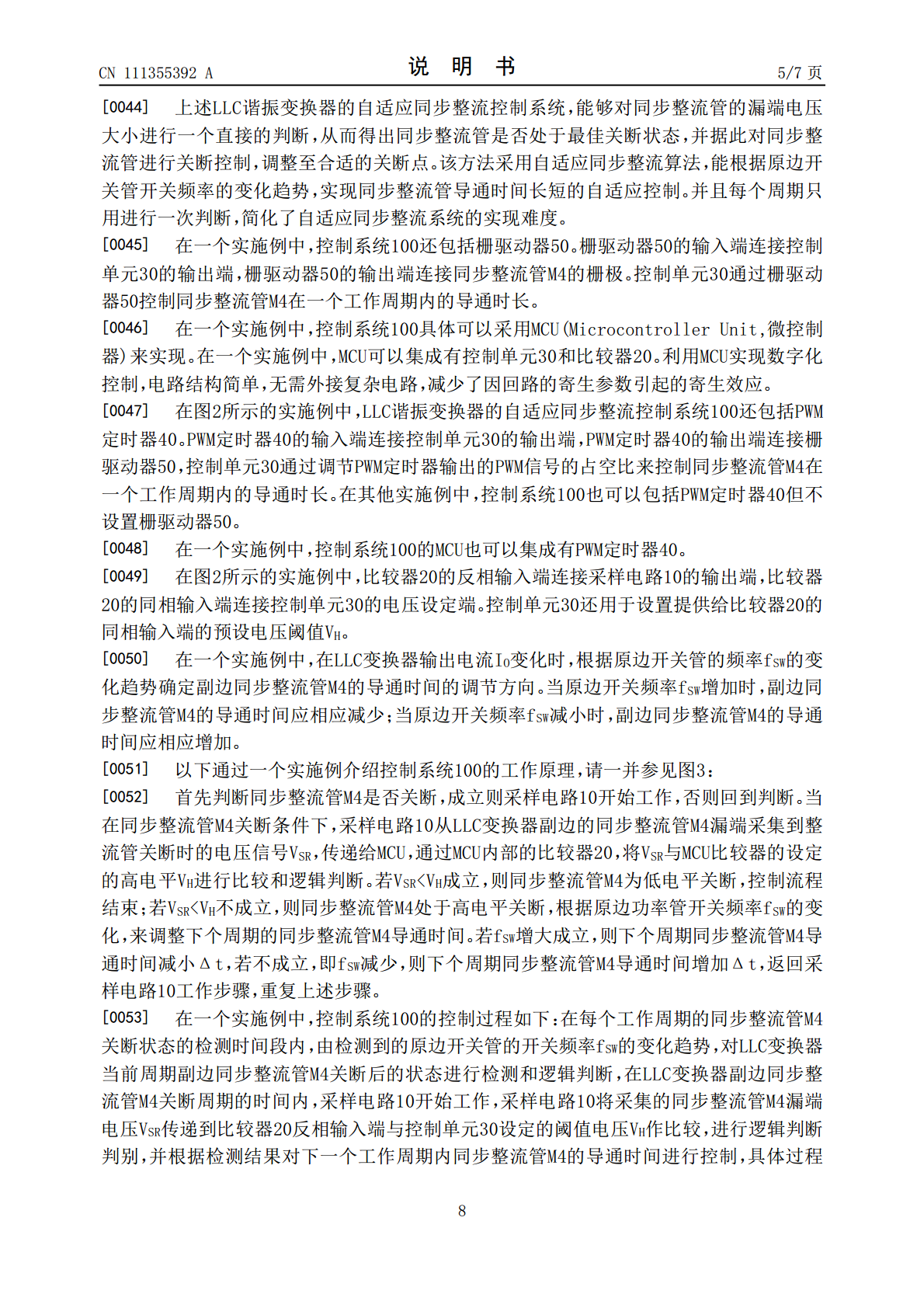

本发明涉及一种LLC谐振变换器的自适应同步整流控制系统及方法,所述系统包括:采样电路,输入端连接同步整流管的漏极,用于采集所述同步整流管的漏极电压;比较器,输入端连接所述采样电路的输出端,用于将输入的所述漏极电压与预设电压阈值进行比较,并输出比较结果;控制单元,与所述比较器和同步整流管的栅极连接,用于控制所述同步整流管在一个工作周期内的导通时长。本发明能够对同步整流管的漏端电压大小进行一个直接的判断,从而得出同步整流管是否处于最佳关断状态,并据此对同步整流管进行关断控制,调整至合适的关断点。该方法采用自适应同步整流算法,能根据原边开关管开关频率的变化趋势,实现同步整流管导通时间长短的自适应控制。
