一种采用蛇形筋连接件的装配式钢结构梁-板连接结构.pdf
2023-05-11
10金币
321KB
7页
俊英****22
实名认证
内容提供者
1/7
2/7
3/7
4/7
5/7
6/7
7/7
在线预览结束，喜欢就下载吧，查找使用更方便
相关资料
一种采用蛇形筋连接件的装配式钢结构梁-板连接结构.pdf

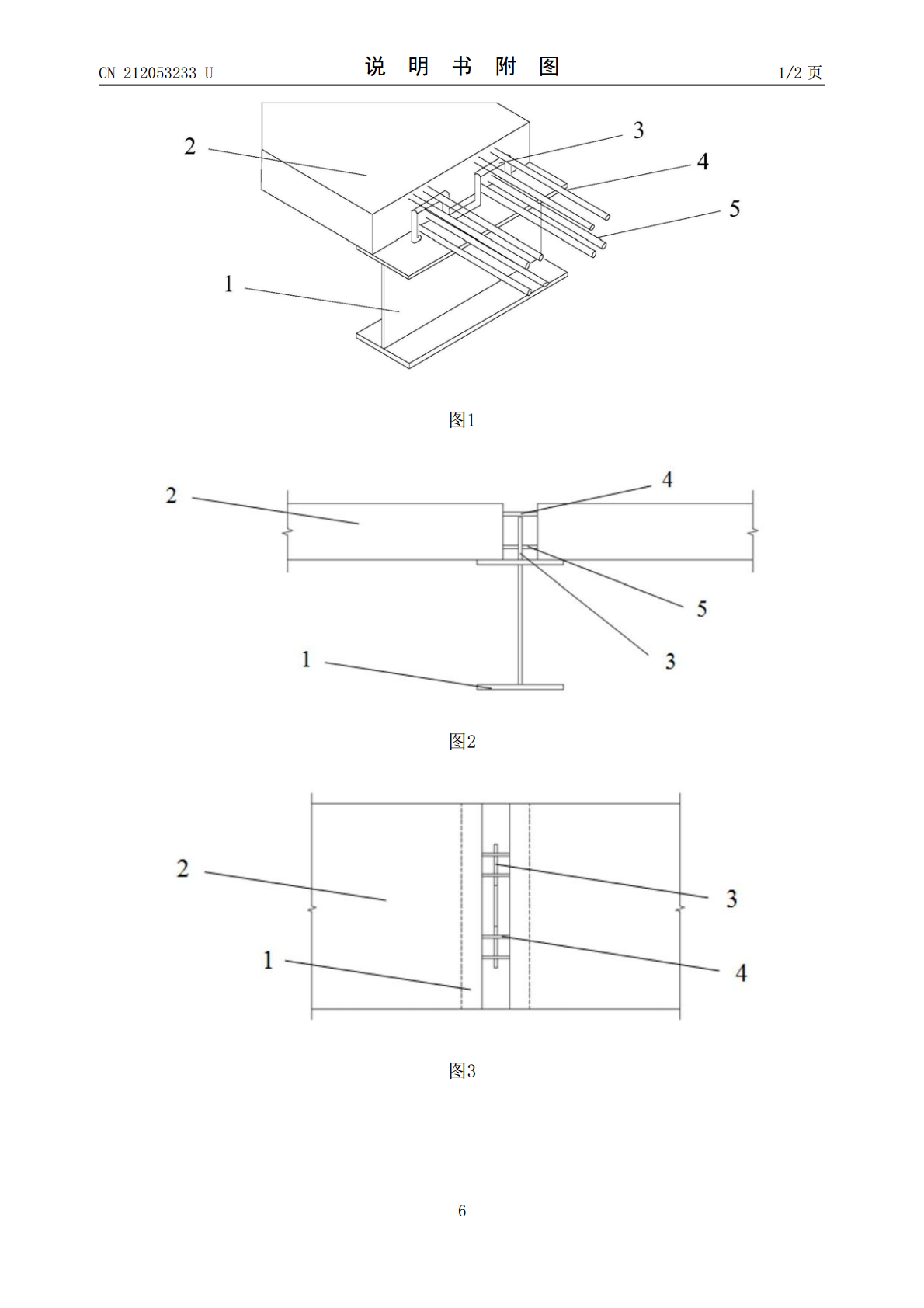

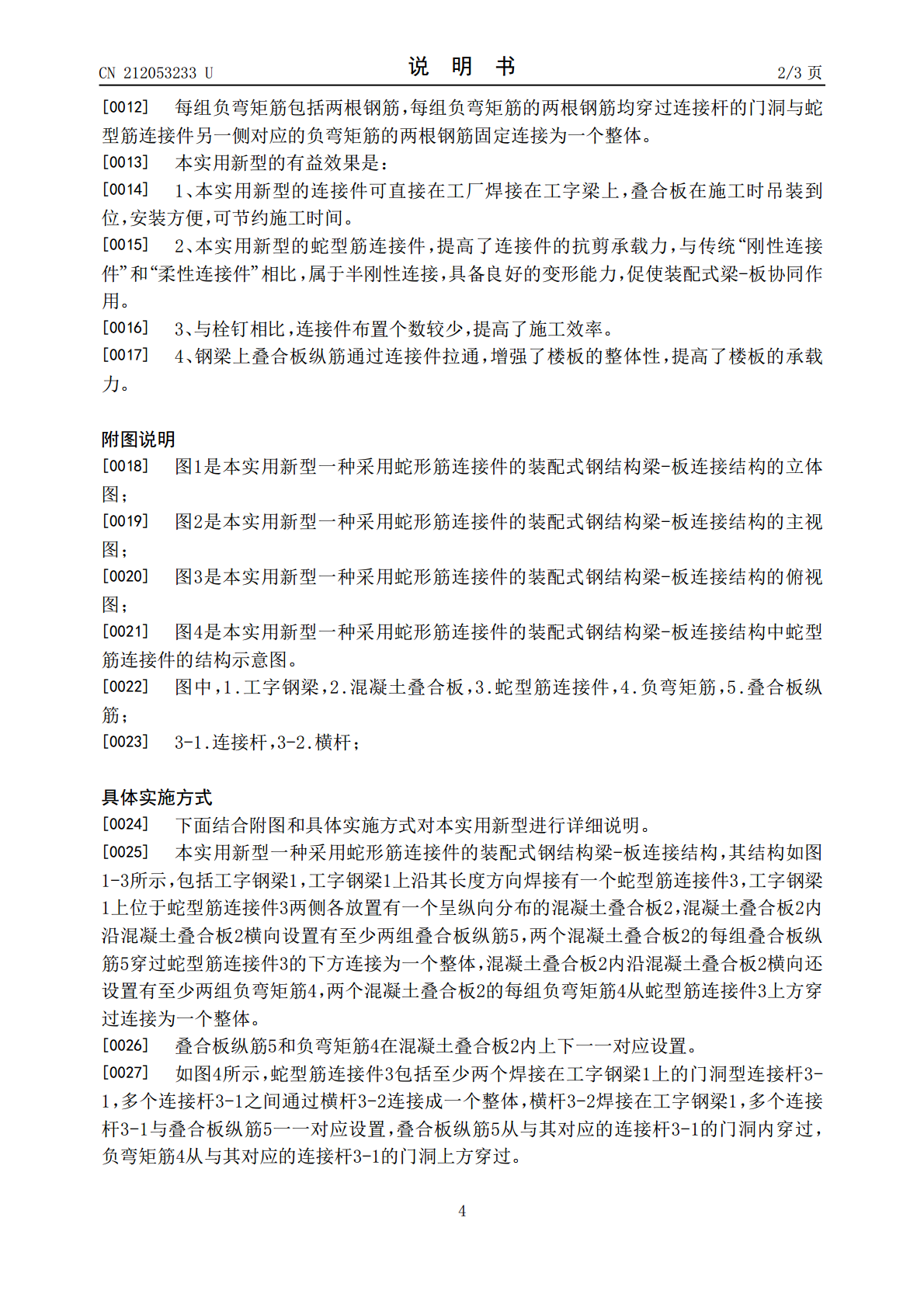

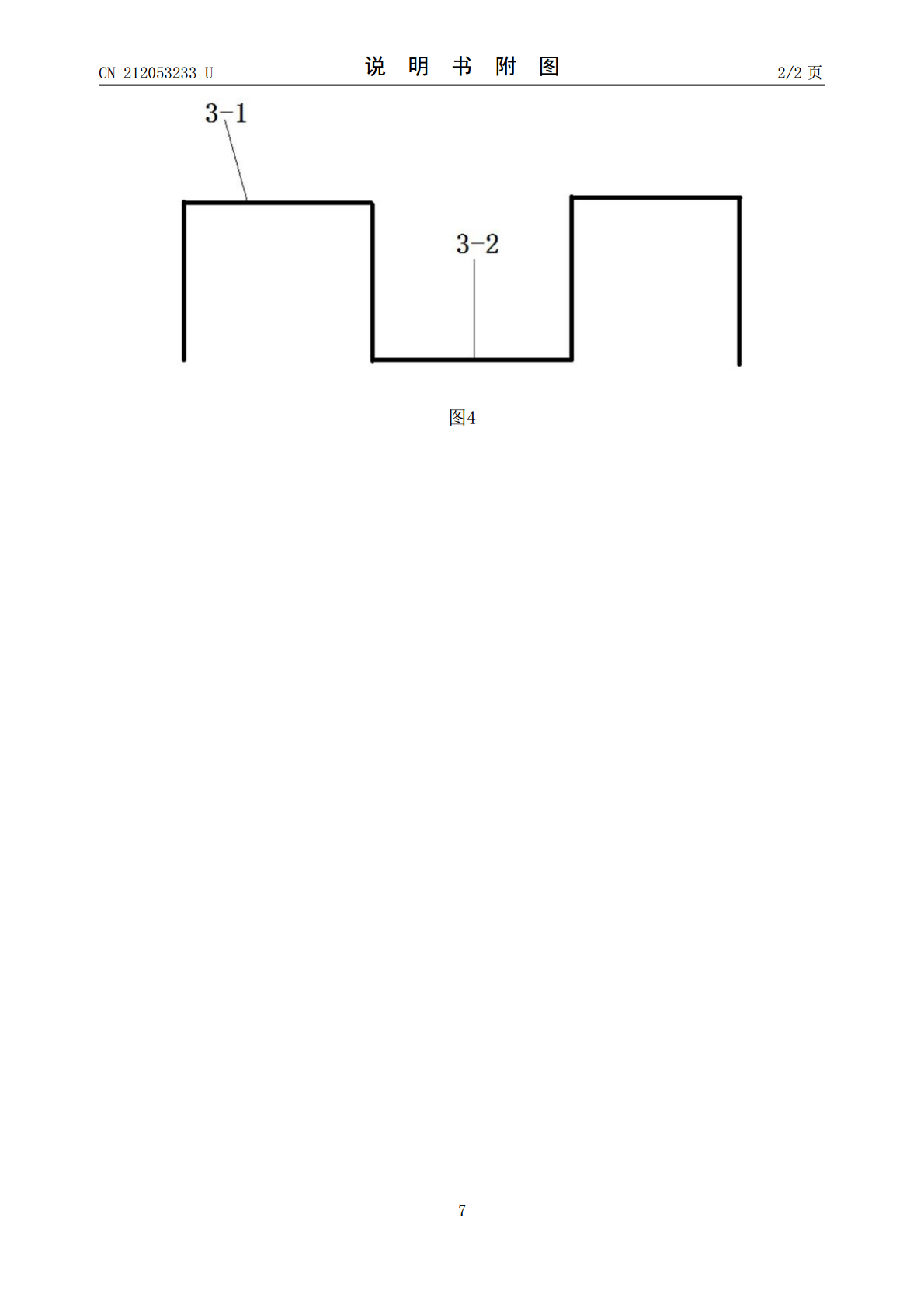

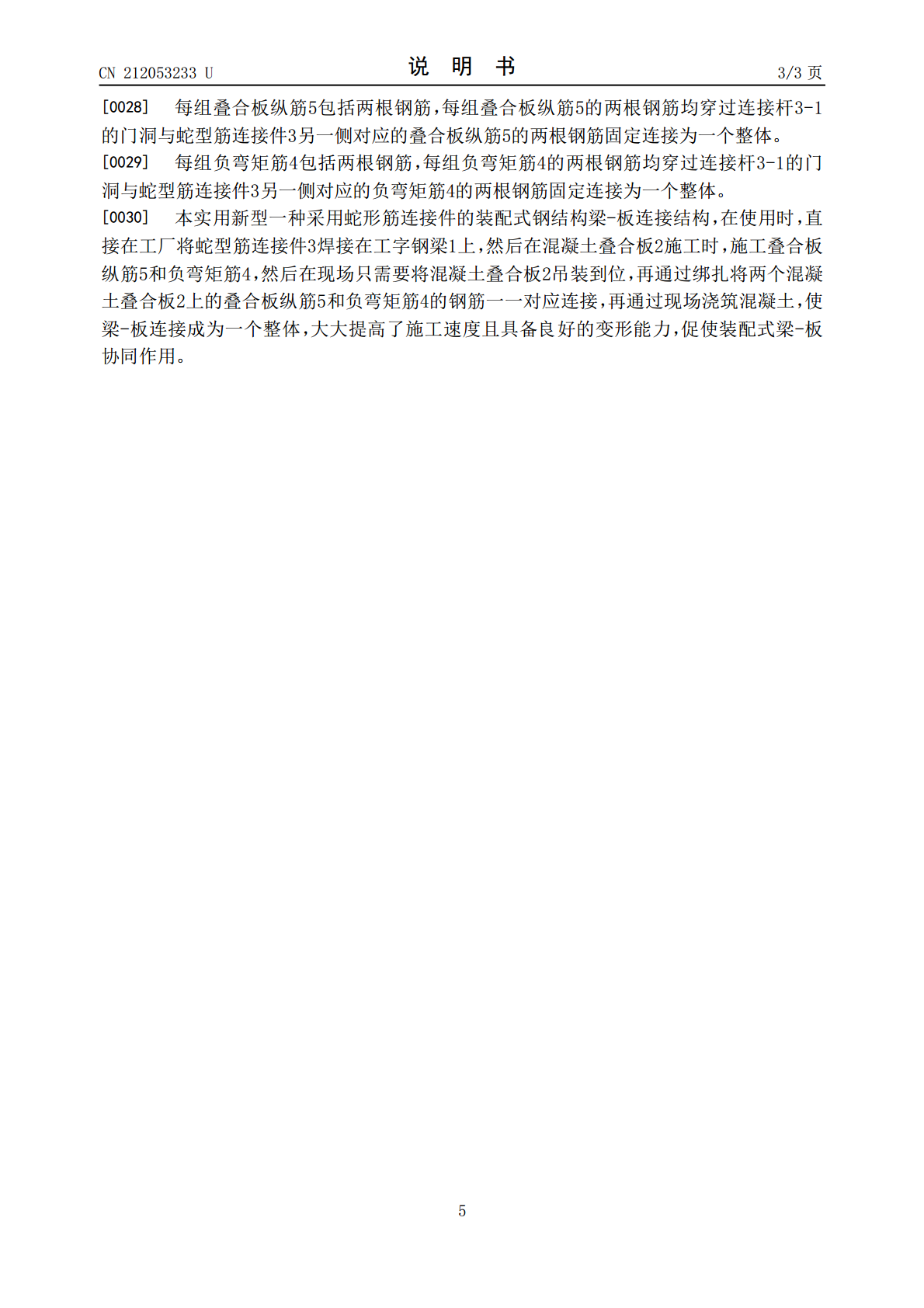

本实用新型公开了一种采用蛇形筋连接件的装配式钢结构梁?板连接结构,包括工字钢梁,工字钢梁上沿其长度方向焊接有一个蛇型筋连接件,工字钢梁上位于蛇型筋连接件两侧各放置有一个呈纵向分布的混凝土叠合板,混凝土叠合板内沿混凝土叠合板横向设置有至少两组叠合板纵筋,两个混凝土叠合板的每组叠合板纵筋穿过蛇型筋连接件的下方连接为一个整体,混凝土叠合板内沿混凝土叠合板横向还设置有至少两组负弯矩筋,两个混凝土叠合板的每组负弯矩筋从蛇型筋连接件上方穿过连接为一个整体。本实用新型解决了现有技术中存在方钢管连接件以及马蹄形连接件周围
2023-05-11
10
321KB
一种装配式钢结构用梁连接件.pdf
本发明公开了一种装配式钢结构用梁连接件：包括主要背板，主要背板的上下侧边缘均设有向一侧弯折形成的第一连接侧板；主要背板的一侧设有向一侧弯折形成的第二连接侧板，第二连接侧板的朝向和第一连接侧板的朝向相同，第二连接侧板的上下侧边缘均设有向一侧弯折形成的辅助连接侧板，辅助连接侧板朝向第二连接侧板；梁与梁的连接标准化，使设计、生产、安装全流程提高效率及降低费用。连接件批量预生产，有效降低生产成本及提高产品质量，减少钢结构在工厂的加工周期。现场全部用螺栓安装，易于安装和降低对工人的技术要求，有效提高现场安装效率。
2023-08-12
10
890KB

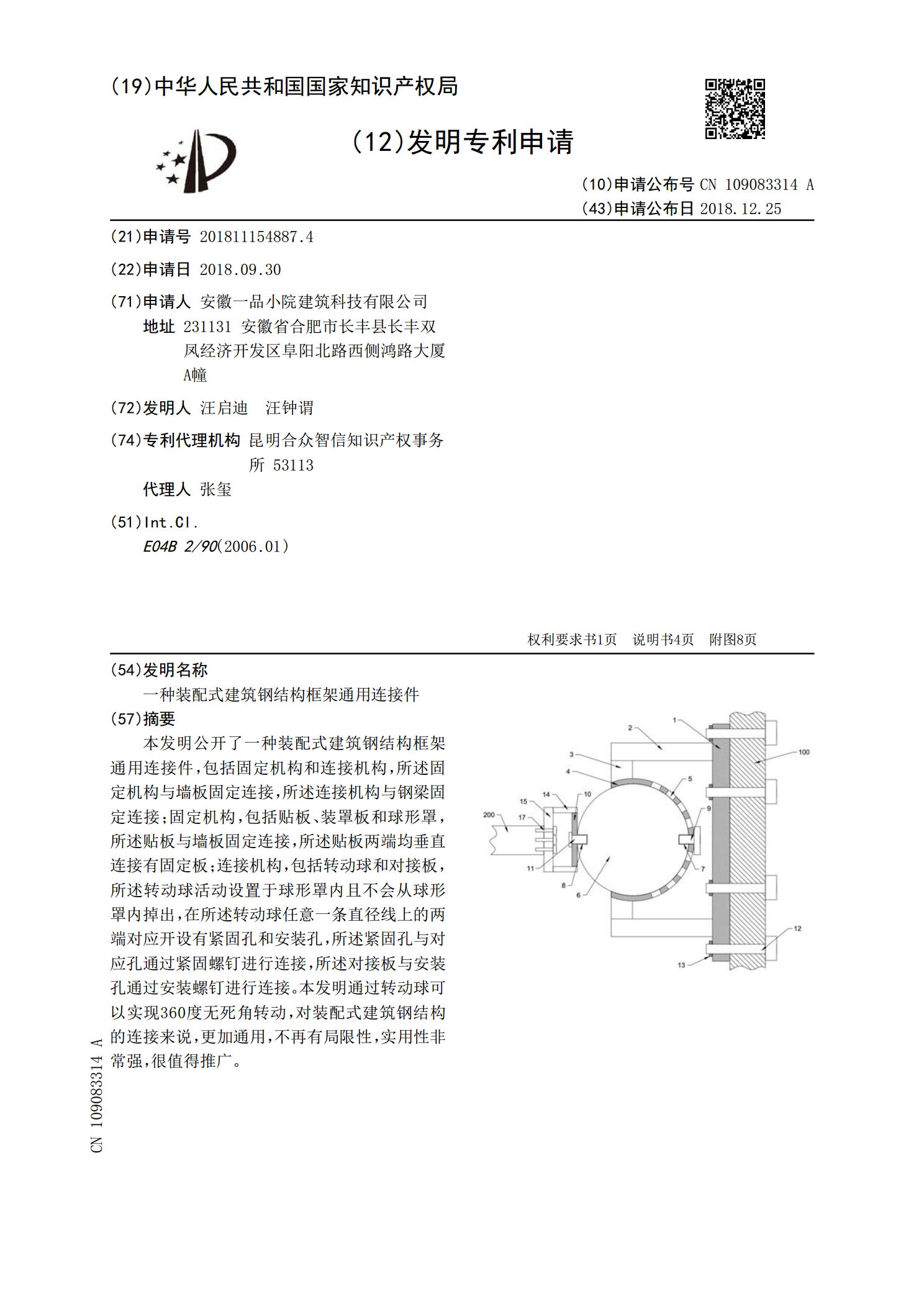

一种装配式建筑钢结构框架通用连接件.pdf
本发明公开了一种装配式建筑钢结构框架通用连接件，包括固定机构和连接机构，所述固定机构与墙板固定连接，所述连接机构与钢梁固定连接；固定机构，包括贴板、装罩板和球形罩，所述贴板与墙板固定连接，所述贴板两端均垂直连接有固定板；连接机构，包括转动球和对接板，所述转动球活动设置于球形罩内且不会从球形罩内掉出，在所述转动球任意一条直径线上的两端对应开设有紧固孔和安装孔，所述紧固孔与对应孔通过紧固螺钉进行连接，所述对接板与安装孔通过安装螺钉进行连接。本发明通过转动球可以实现360度无死角转动，对装配式建筑钢结构的连接来
2023-08-15
10
675KB
一种装配式建筑钢结构框架通用连接件.pdf
本发明公开了钢结构连接机构技术领域的一种装配式建筑钢结构框架通用连接件，包括连接座，所述连接座的顶部固定连接有固定框，所述固定框的内壁上通过轨道滑动连接有支撑板，所述支撑板的顶部开设有连接滑槽，所述连接滑槽的内壁上滑动连接有移动板。本发明通过设置固定框、支撑板、移动板、通槽、连接架、连接轴、支撑架、固定板、螺纹杆、U形驱动架、T形定位摩擦板、紧固螺母、摩擦盘、支撑滑轨、支撑滑板、连接套、定位板和梯形滑块，钢连接件可以根据实际的钢结构变形情况进行连接端距离钢结构端部的距离进行伸缩，并且同时调整到合适的连接角
2023-05-31
10
830KB
一种锅炉钢结构板梁筋板焊接定位装置.pdf
本发明公开了一种锅炉钢结构板梁筋板焊接定位装置，包括机架、控制机构、安装定位机构、上料机构、机械臂；上料机构设于机架一端，控制机构设于机架上，安装定位机构设于控制机构上，机械臂设于机架一侧并且机械臂上设有焊枪；所述机架上设有若干辊轴Ⅰ用于支撑板梁，机架两侧设有滑轨Ⅰ用以安装控制机构；控制机构包括横梁Ⅰ、丝杠Ⅰ、电机Ⅰ、立柱、横梁Ⅱ；立柱设有一对并分别设于机架两侧的滑轨Ⅰ内，横梁Ⅰ设于机架底部，横梁Ⅰ两端固定连接立柱一端，丝杠Ⅰ两端转动连接机架，电机Ⅰ通过电机座固定在机架一端。本发明能够摆脱人工全程搬运、焊
2023-06-01
10
3.3MB
