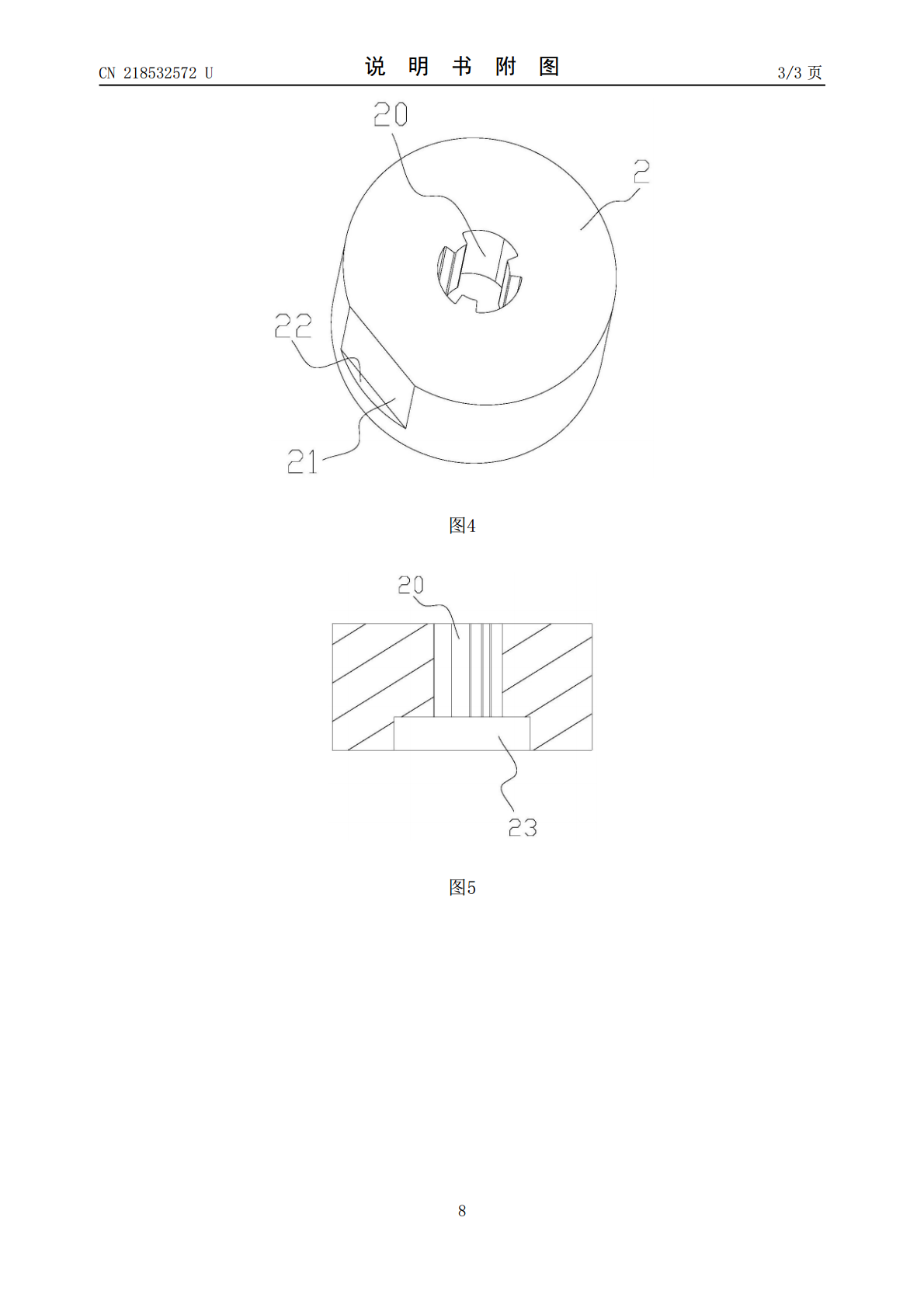

本实用新型公开了一种镶块式压料器冲头刃口避让结构,包括压料器,其特征在于:所述压料器底部具有与冲头对应设置的沉孔,所述沉孔底部具有与其同轴设置,并贯穿压料器厚度方向两侧的过孔;所述沉孔配置有与其相适应的镶块,所述镶块通过压板以固定姿态保持在沉孔内,镶块具有与过孔正对的刃口避让孔,压料器上设有用于安装所述压板的的沉槽,所述沉槽位于沉孔的一侧,并与所述沉孔贯通。通过圆柱镶块配合压板结构,满足压料器较薄区域的镶块固定,并满足冲头小R角避让需求,镶块加工方便,且加工成本低便于操作,安装方便快捷,占用空间小。
