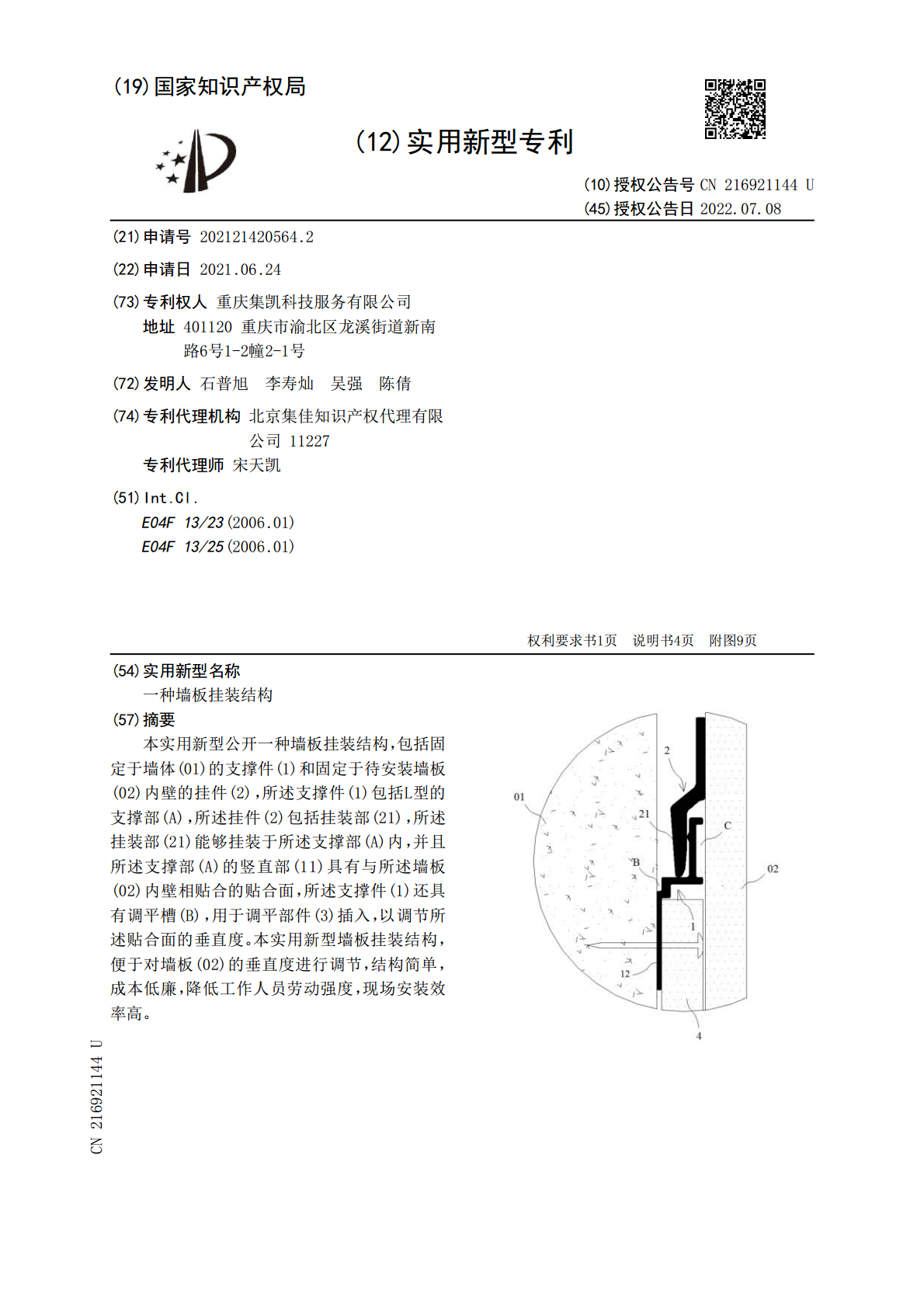

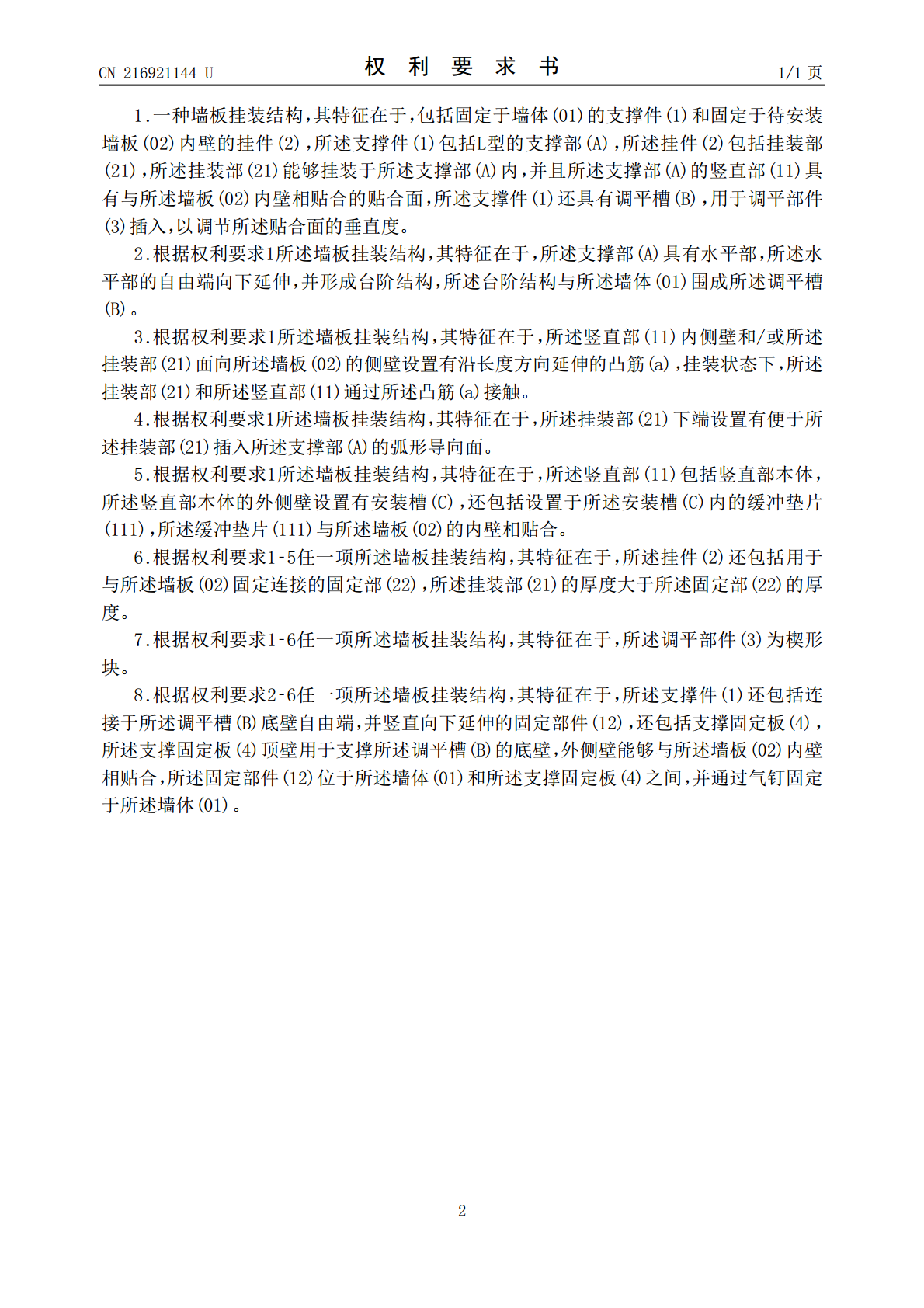

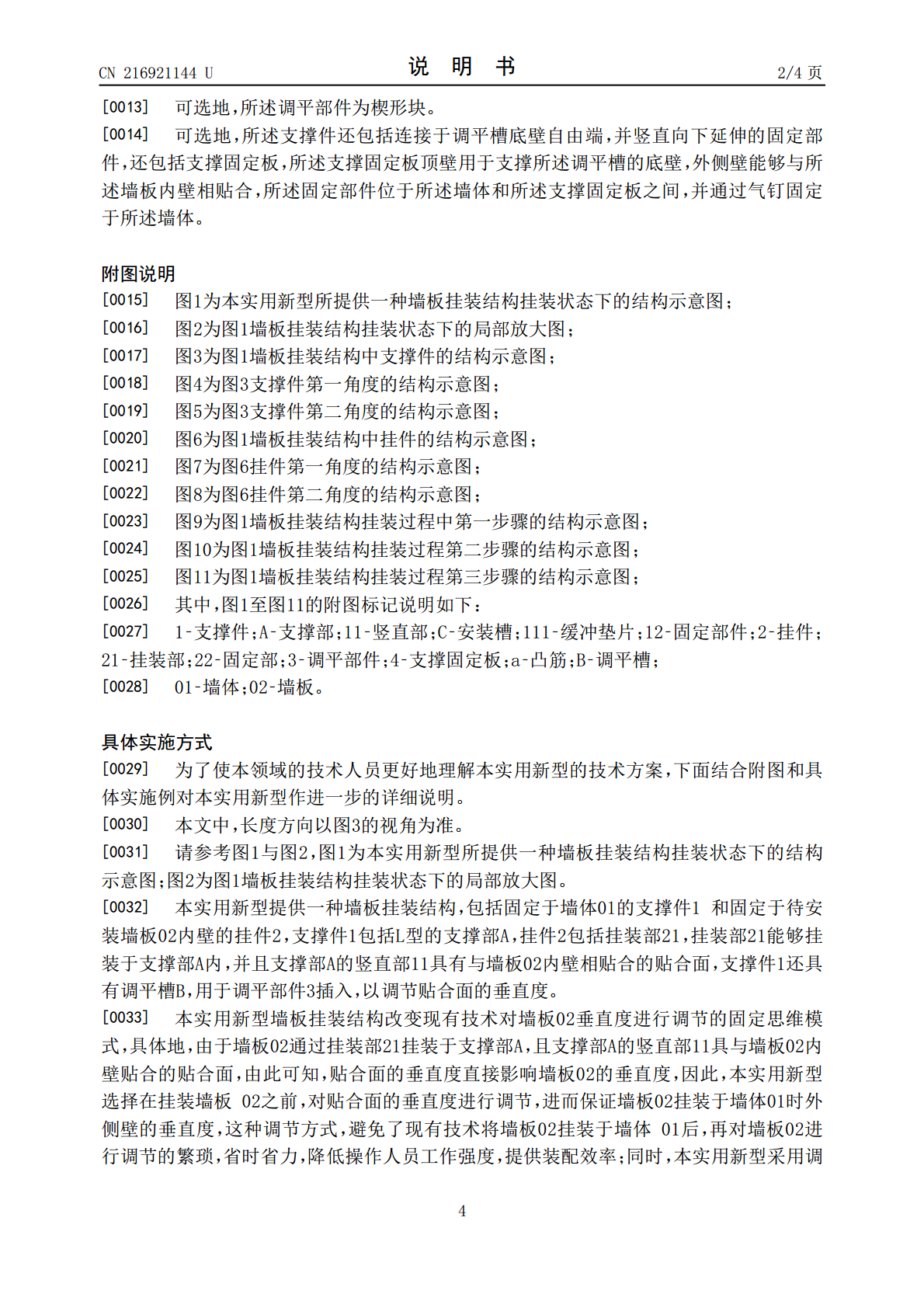

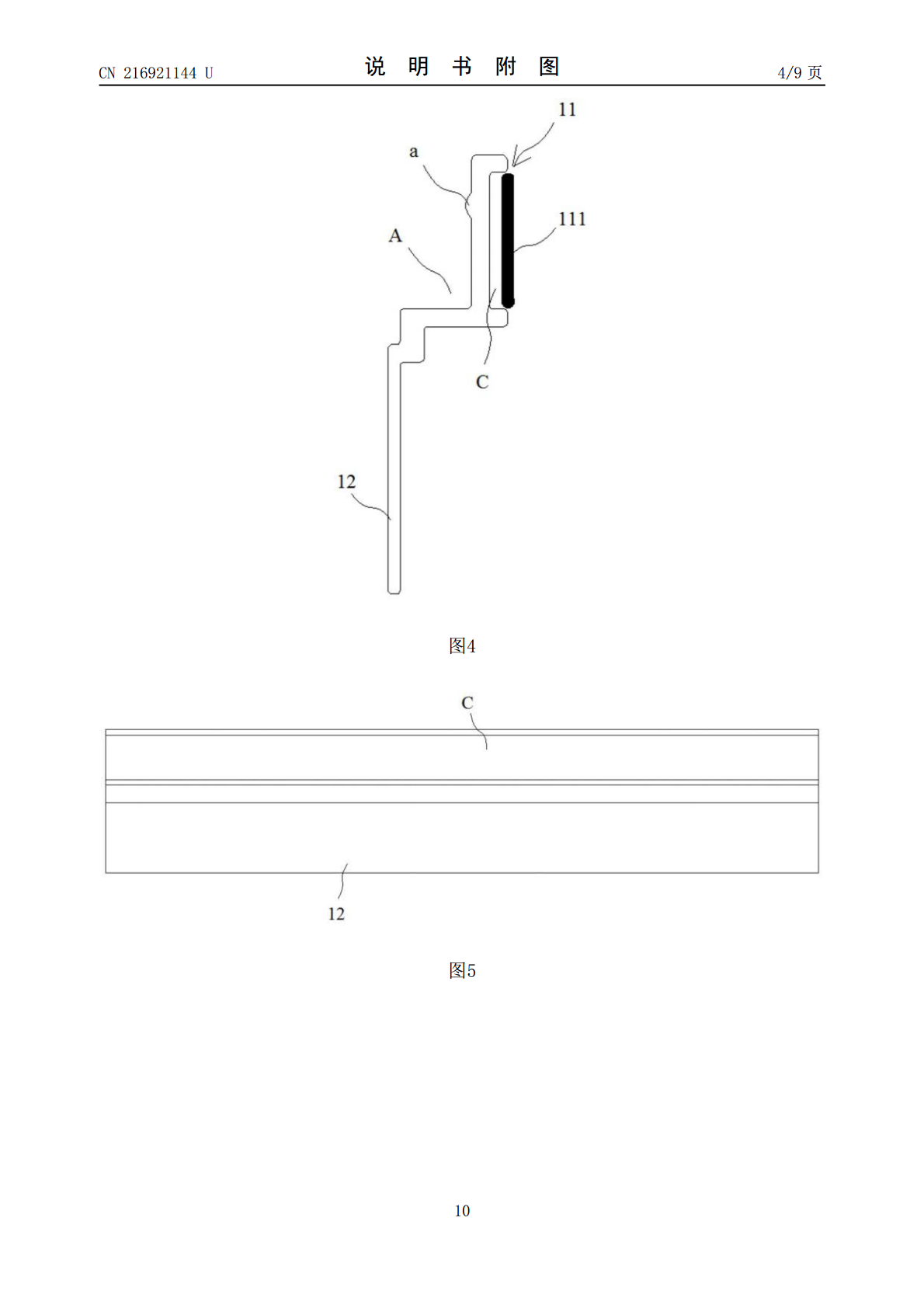

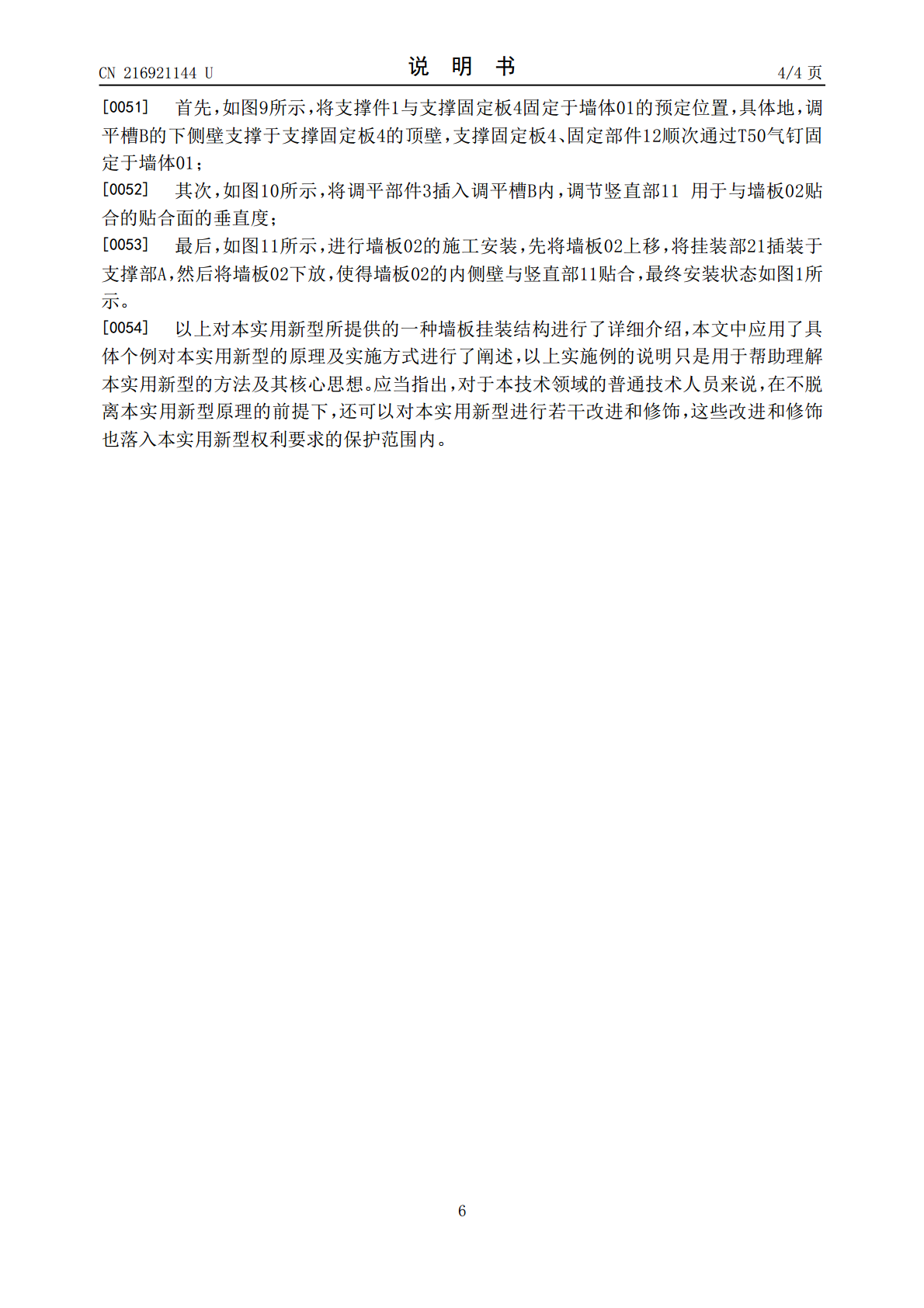

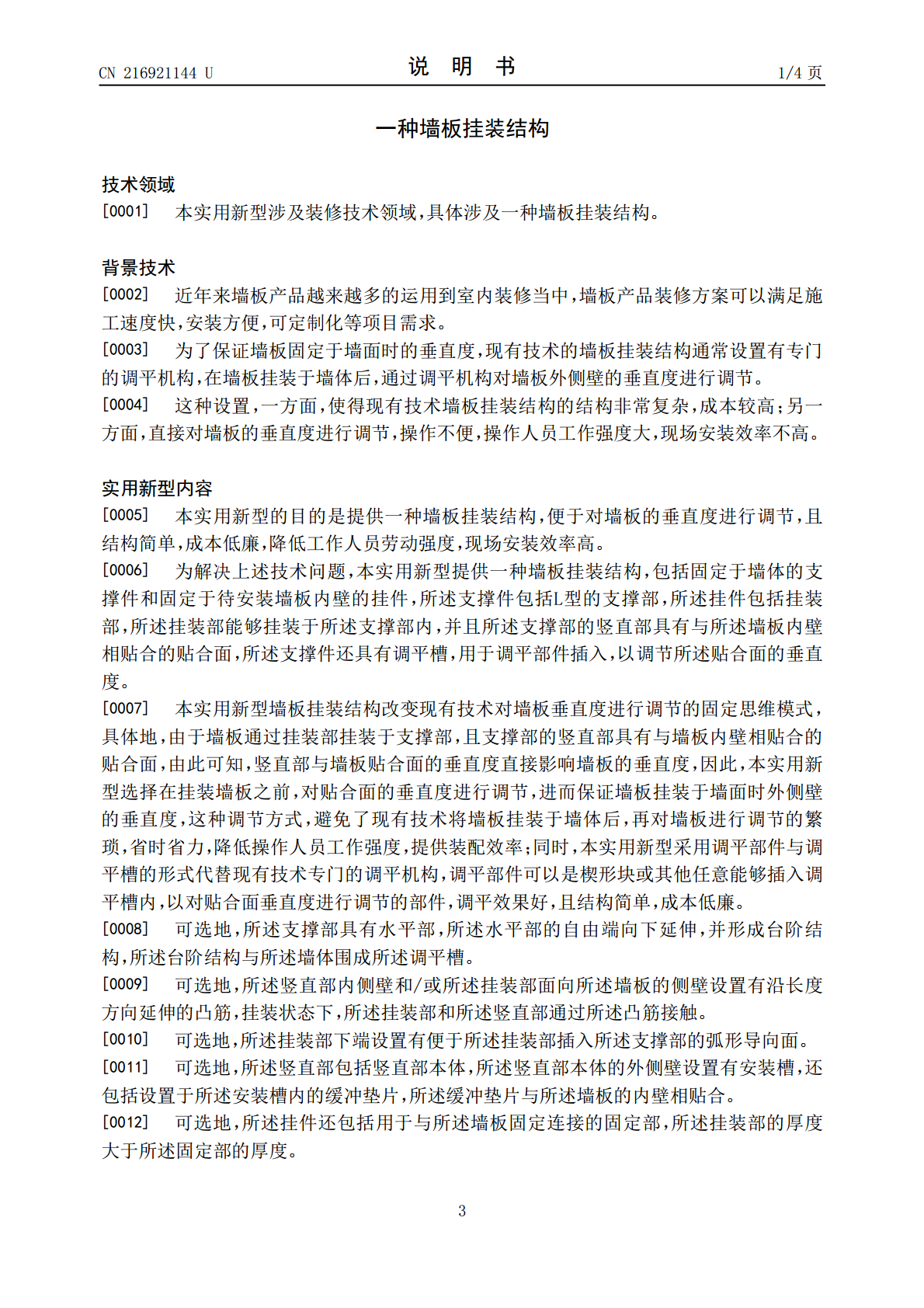

本实用新型公开一种墙板挂装结构,包括固定于墙体(01)的支撑件(1)和固定于待安装墙板(02)内壁的挂件(2),所述支撑件(1)包括L型的支撑部(A),所述挂件(2)包括挂装部(21),所述挂装部(21)能够挂装于所述支撑部(A)内,并且所述支撑部(A)的竖直部(11)具有与所述墙板(02)内壁相贴合的贴合面,所述支撑件(1)还具有调平槽(B),用于调平部件(3)插入,以调节所述贴合面的垂直度。本实用新型墙板挂装结构,便于对墙板(02)的垂直度进行调节,结构简单,成本低廉,降低工作人员劳动强度,现场安装效率高。
