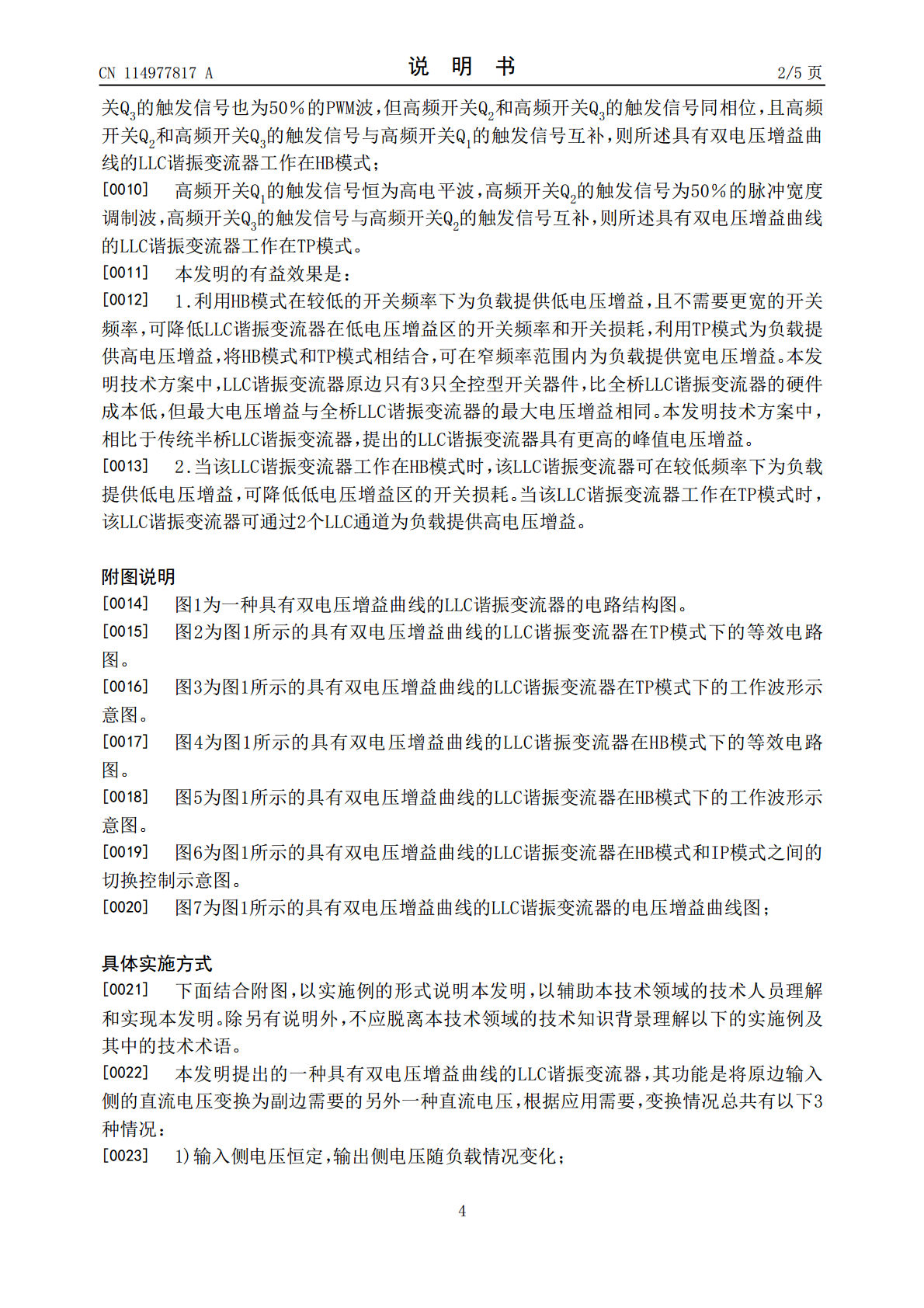

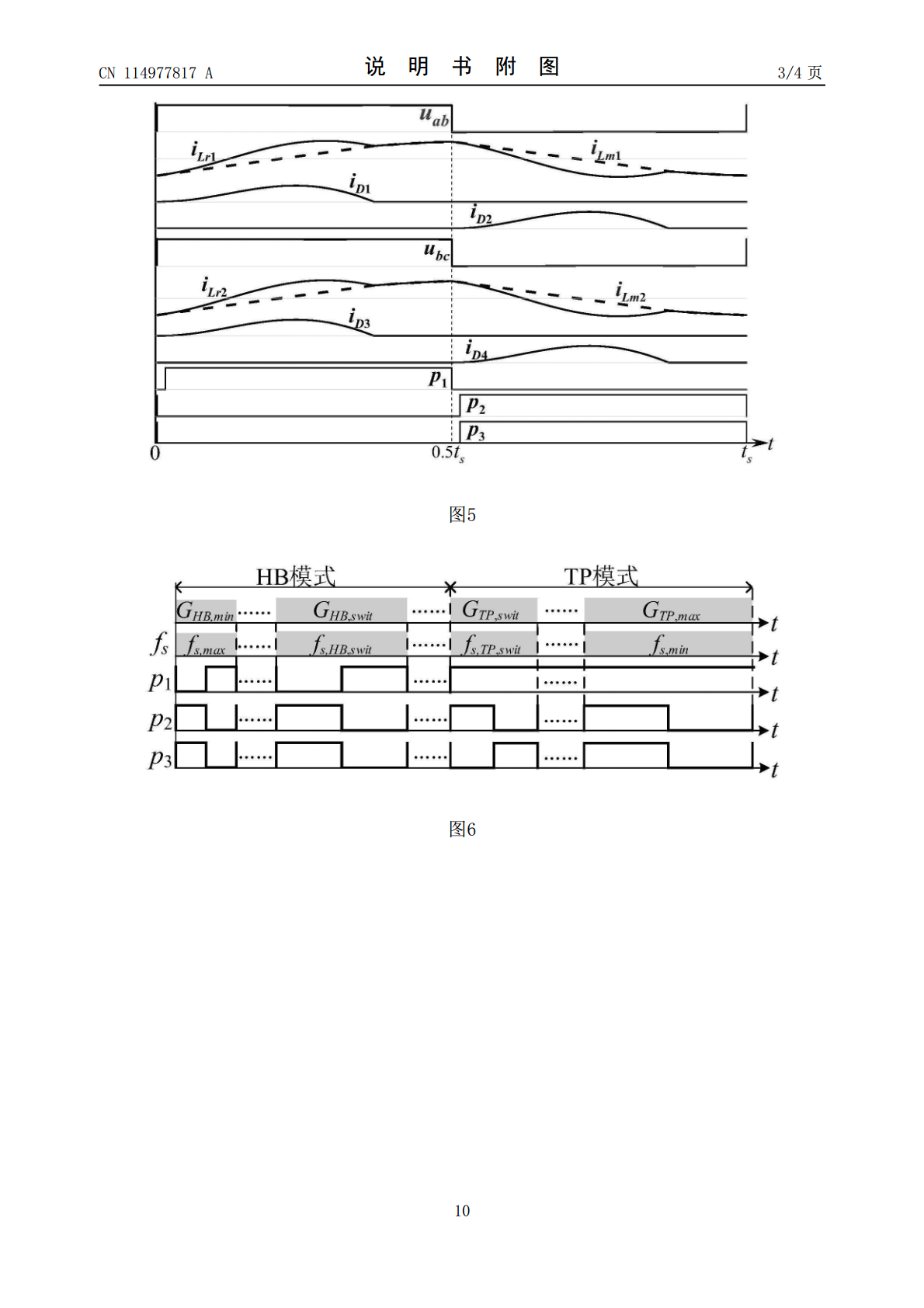

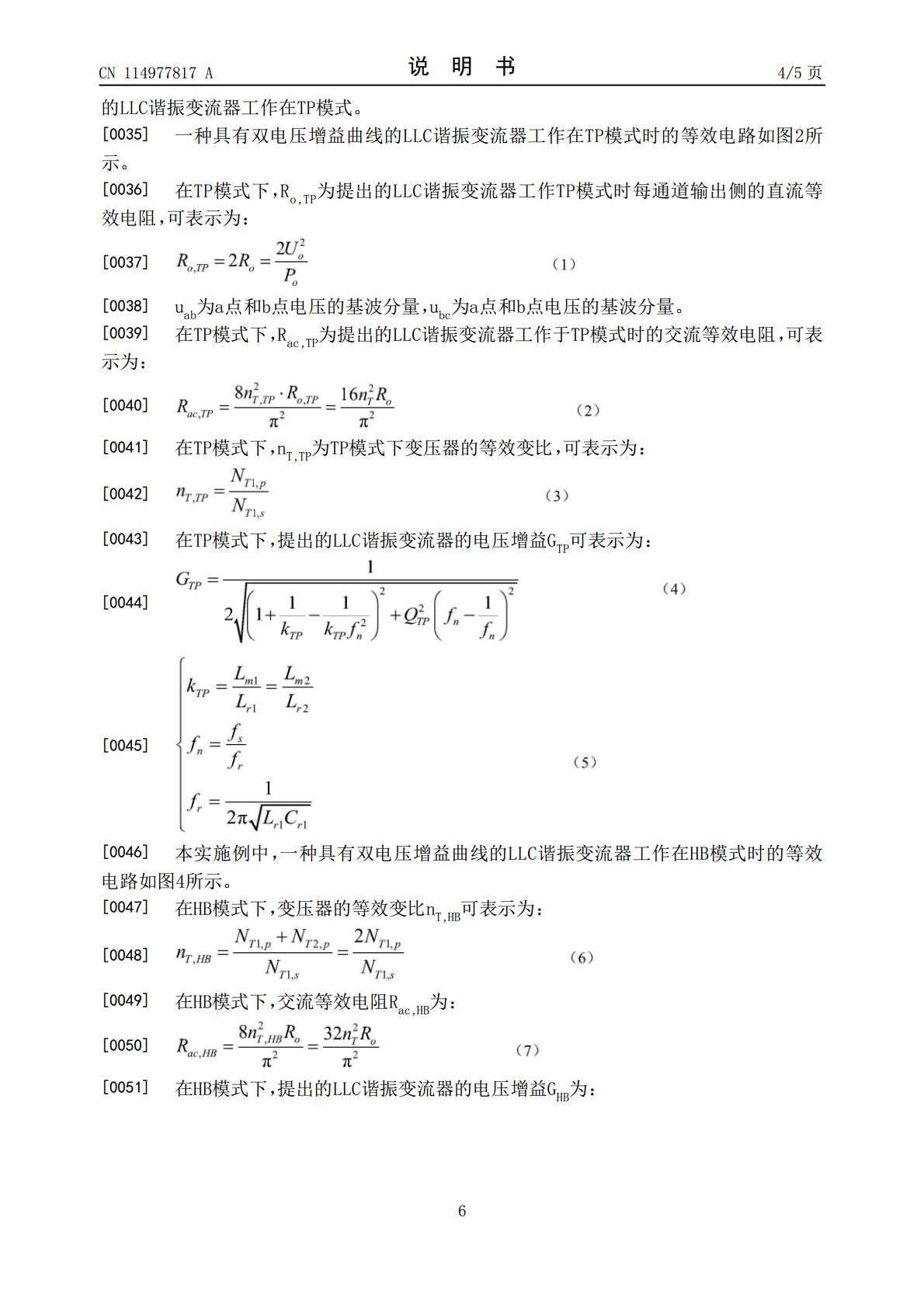

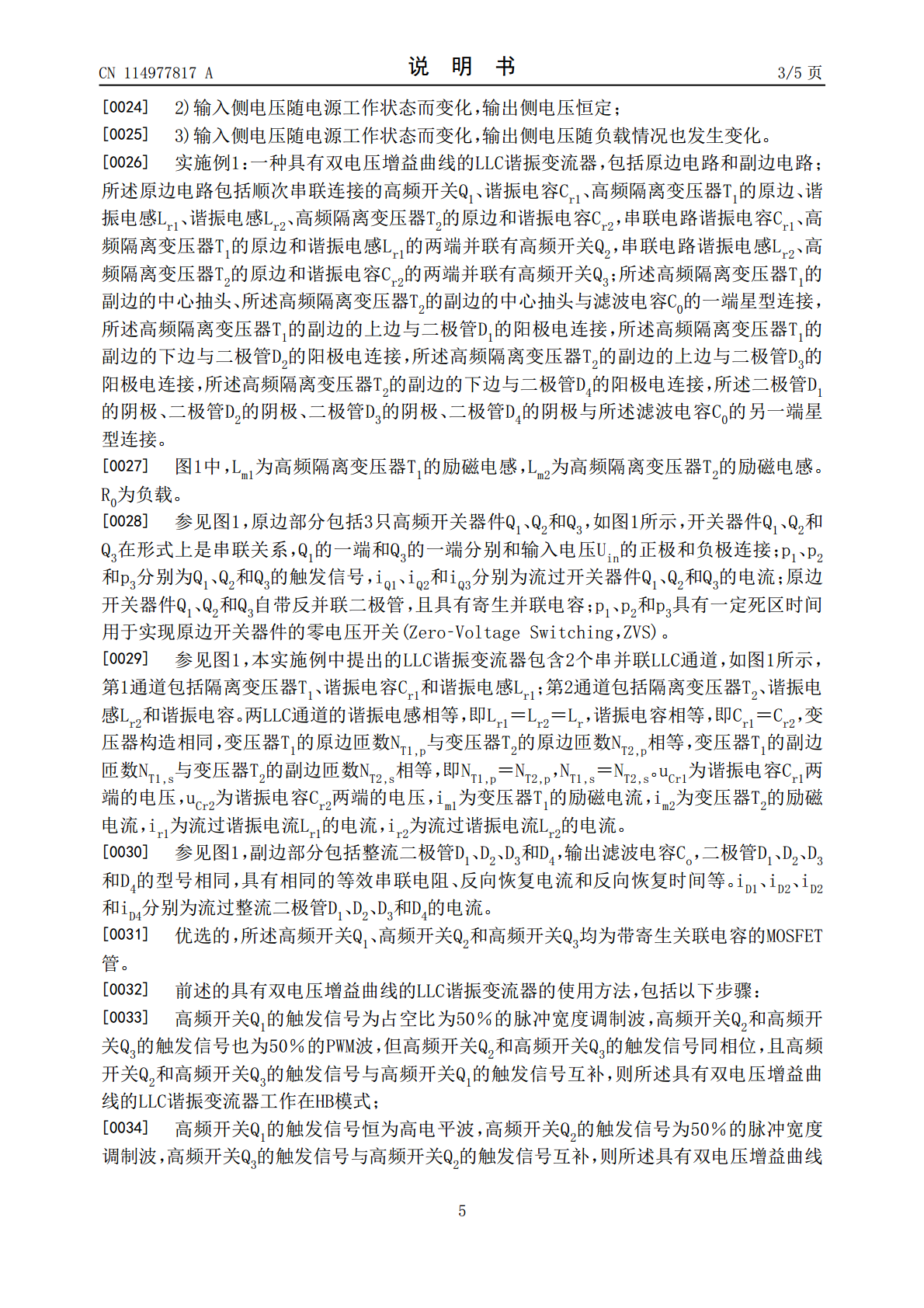

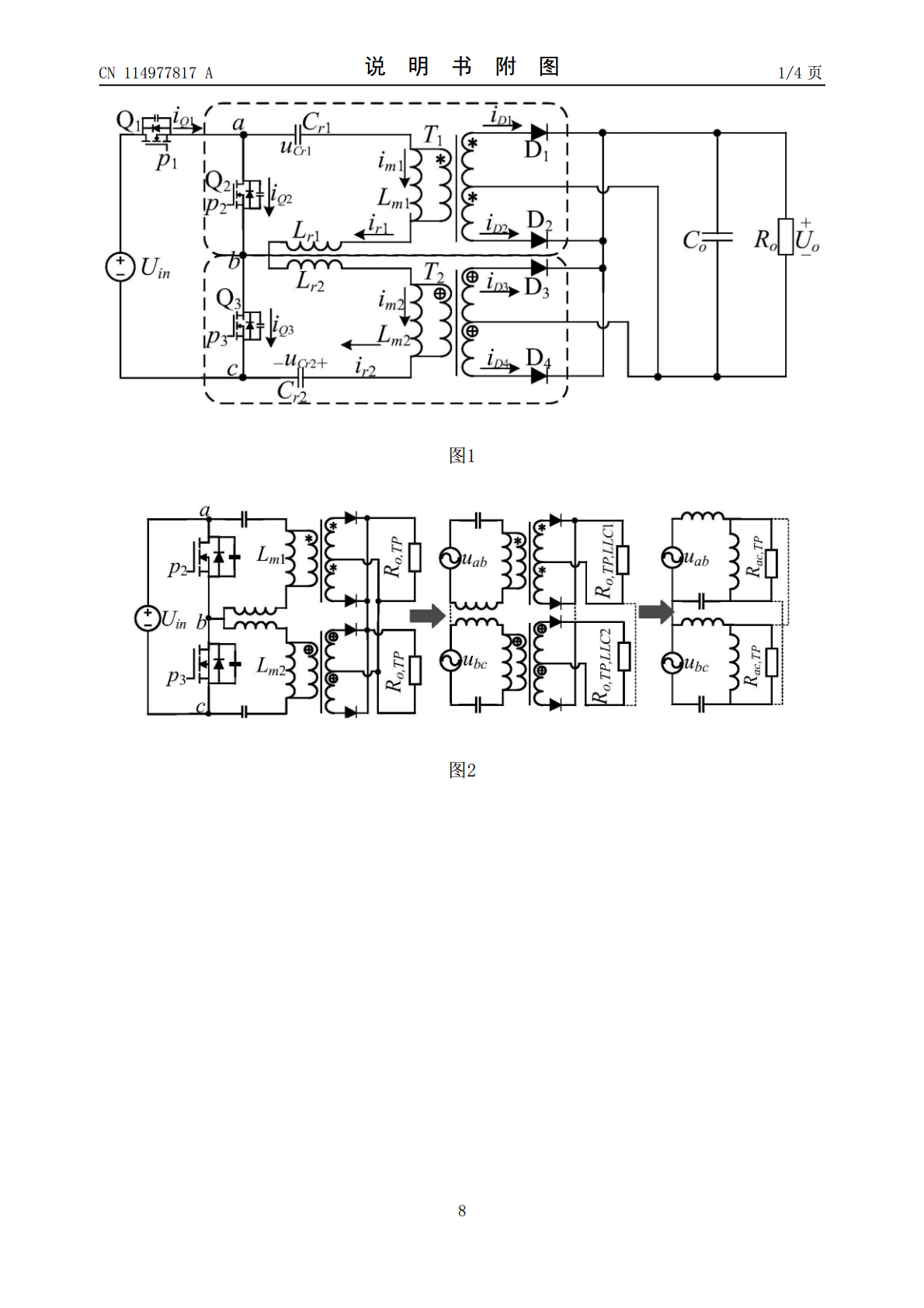

本发明涉及一种具有双电压增益曲线的LLC谐振变流器,包括原边电路和副边电路;原边电路包括串联连接的高频开关Q1、谐振电容Cr1、高频隔离变压器T1的原边、谐振电感Lr1、谐振电感Lr2、高频隔离变压器T2的原边和谐振电容Cr2,串联电路谐振电容Cr1、高频隔离变压器T1的原边和谐振电感Lr1的两端并联有高频开关Q2,串联电路谐振电感Lr2、高频隔离变压器T2的原边和谐振电容Cr2的两端并联有高频开关Q3;高频隔离变压器T1的中心抽头、高频隔离变压器T2的中心抽头与滤波电容C0的一端星型连接。可降低LLC谐振变流器在低电压增益区的开关频率和开关损耗,可在窄频率范围内为负载提供宽电压增益。
