内容提供者
一种宽电位窗口可充镁电池电解液及其制备方法.pdf
2023-05-10
10金币
479KB
7页
醉香****mm
实名认证
内容提供者
1/7
2/7
3/7
4/7
5/7
6/7
7/7
在线预览结束，喜欢就下载吧，查找使用更方便
相关资料
一种宽电位窗口可充镁电池电解液及其制备方法.pdf

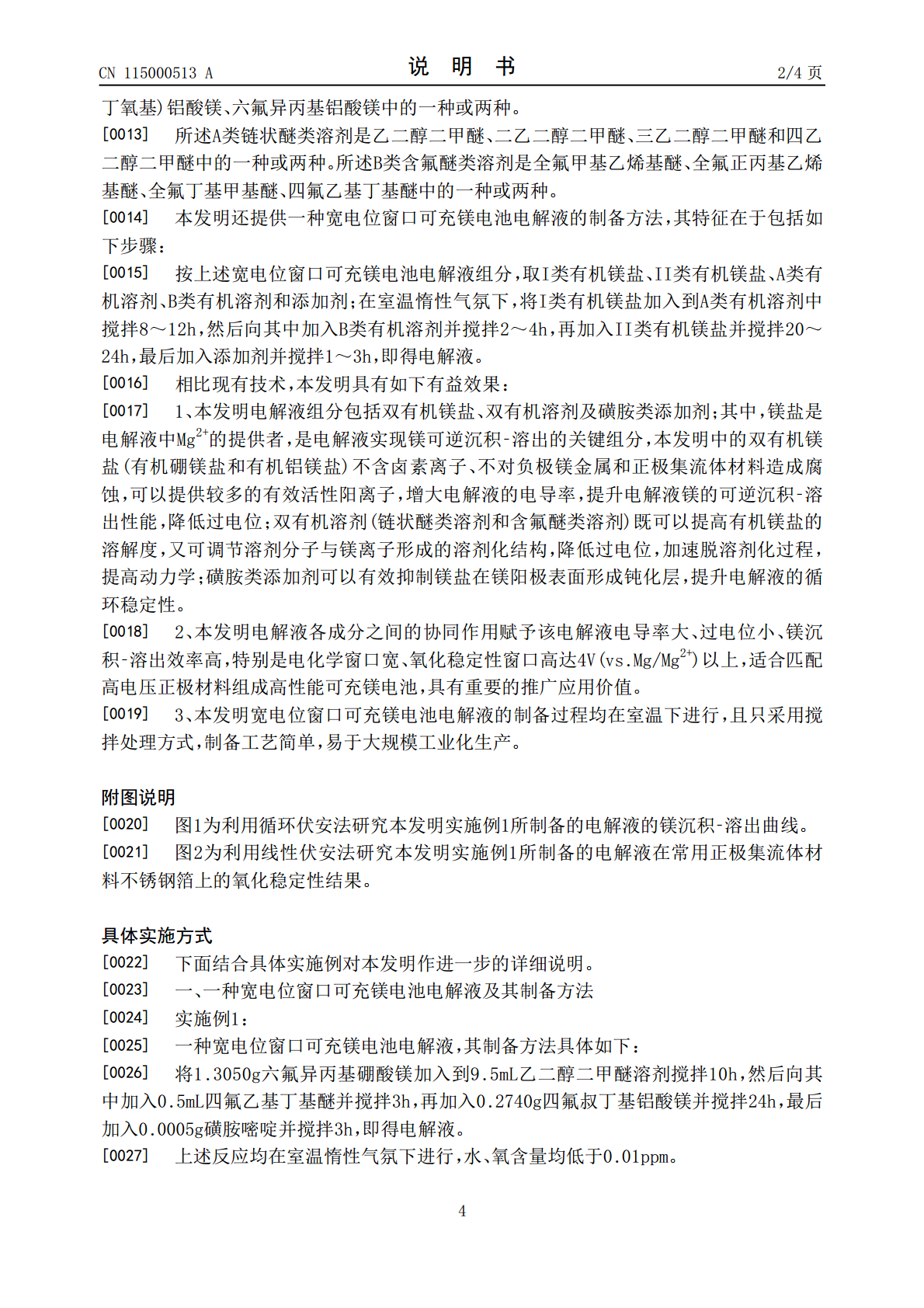

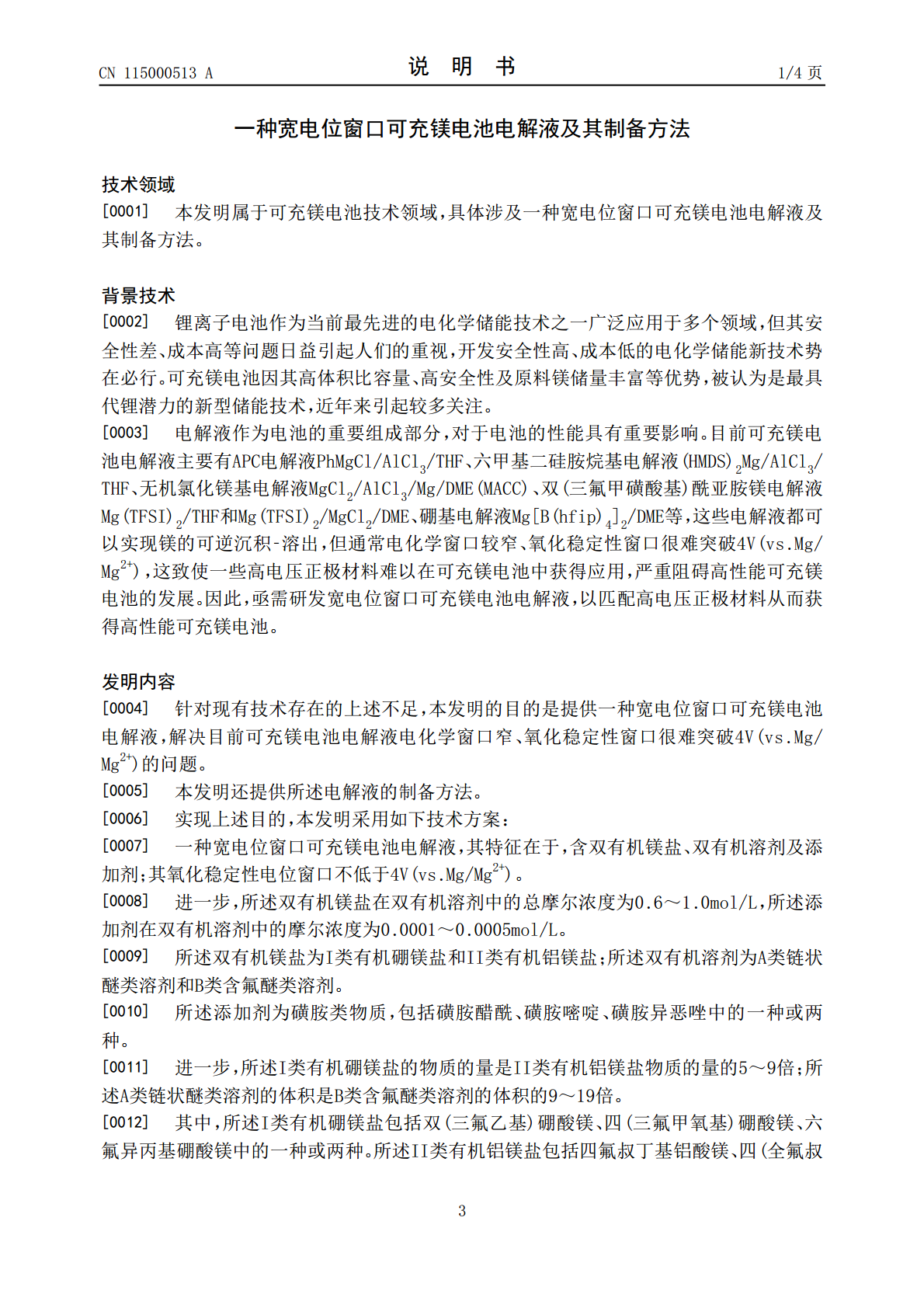

本发明提供一种宽电位窗口可充镁电池电解液及其制备方法。本发明电解液以两类有机镁盐(I类和II类)、两类有机溶剂(A类和B类)及添加剂为原料,制备方法是在室温惰性气氛下,将上述原料中的I类有机镁盐加入到A类有机溶剂中搅拌8~12h,然后向其中加入B类有机溶剂并搅拌2~4h,再加入II类有机镁盐并搅拌20~24h,最后加入添加剂并搅拌1~3h,即得本发明电解液。本发明电解液电导率大、过电位小、镁沉积?溶出效率高,特别是电化学窗口宽、氧化稳定性窗口高达4V(vs.Mg/Mg<base:Sup>2+</base:
2023-05-10
10
479KB
一种可充镁-硫电池电解液及其制备方法.pdf
本发明提供一种可充镁‑硫电池电解液及其制备方法。本发明电解液由无水无氧混合有机溶剂、硼酸酯、金属硝酸盐和稀土金属氯化物组成，采用在惰性气氛下分步搅拌溶解的制备方法。本发明电解液电导率大、与Mg阳极及S阴极的相容性好，组装的可充镁‑硫电池能量密度高、循环稳定性好。本发明电解液制备工艺简单、易于大规模工业化生产。
2023-08-04
10
427KB
一种有机系可充镁电池电解液及其制备方法和电池.pdf
本发明公开了一种有机系可充镁电池电解液及其制备方法和电池。该电解质包括电解质盐和非水溶剂;所述非水溶剂为单一组分有机溶剂或多组分有机溶剂,所述单一组分有机溶剂的结构式为<base:Imagehe=@252@wi=@737@file=@DDA0003757540460000011.JPG@imgContent=@drawing@imgFormat=@JPEG@orientation=@portrait@inline=@yes@/>或<base:Imagehe=@268@wi=@765@file=@DDA00
2023-05-26
10
517KB
一种可充镁离子电池电解液和可充镁离子电池.pdf
本发明公开了一种可充镁离子电池电解液和可充镁离子电池，所述电解液中包含选自于铬离子、锰离子、铁离子、钴离子、镍离子、铜离子、锌离子、银离子的一种或两种以上的金属离子，进而制备可充镁离子电池，或者以金属夹片、添加至正极和/负极的形式将上述金属离子引入可充镁离子电池。本发明的可充镁离子电池具有高的容量和好的倍率性能，且电池成本低，安全性高。
2023-08-09
10
344KB
一种宽电位窗口的锂离子电池负极材料的制备方法.pdf
本发明提供一种宽电位窗口的锂离子电池负极材料的制备方法，本发明属于锂离子电池技术领域。本发明首先将镧源、不同晶型的TiO2和锂源混合，在球磨机中研磨6-12个小时后，将所得混合物放入马弗炉中，在800-950℃下反应12-24小时，随后自然冷却到室温，即制得一种宽电位窗口的锂离子电池负极材料Li4La5-xLaxO12，其中x=0.05,0.1。本发明所制得的负极材料具有可观的宽电位窗口可逆容量、优异的倍率性能和稳定的循环寿命，使得该材料具有很高的实际使用价值，可以有效的满足锂离子电池各种应用的实际要求；
2023-06-20
10
578KB
