一种桥墩防冲刷装置.pdf

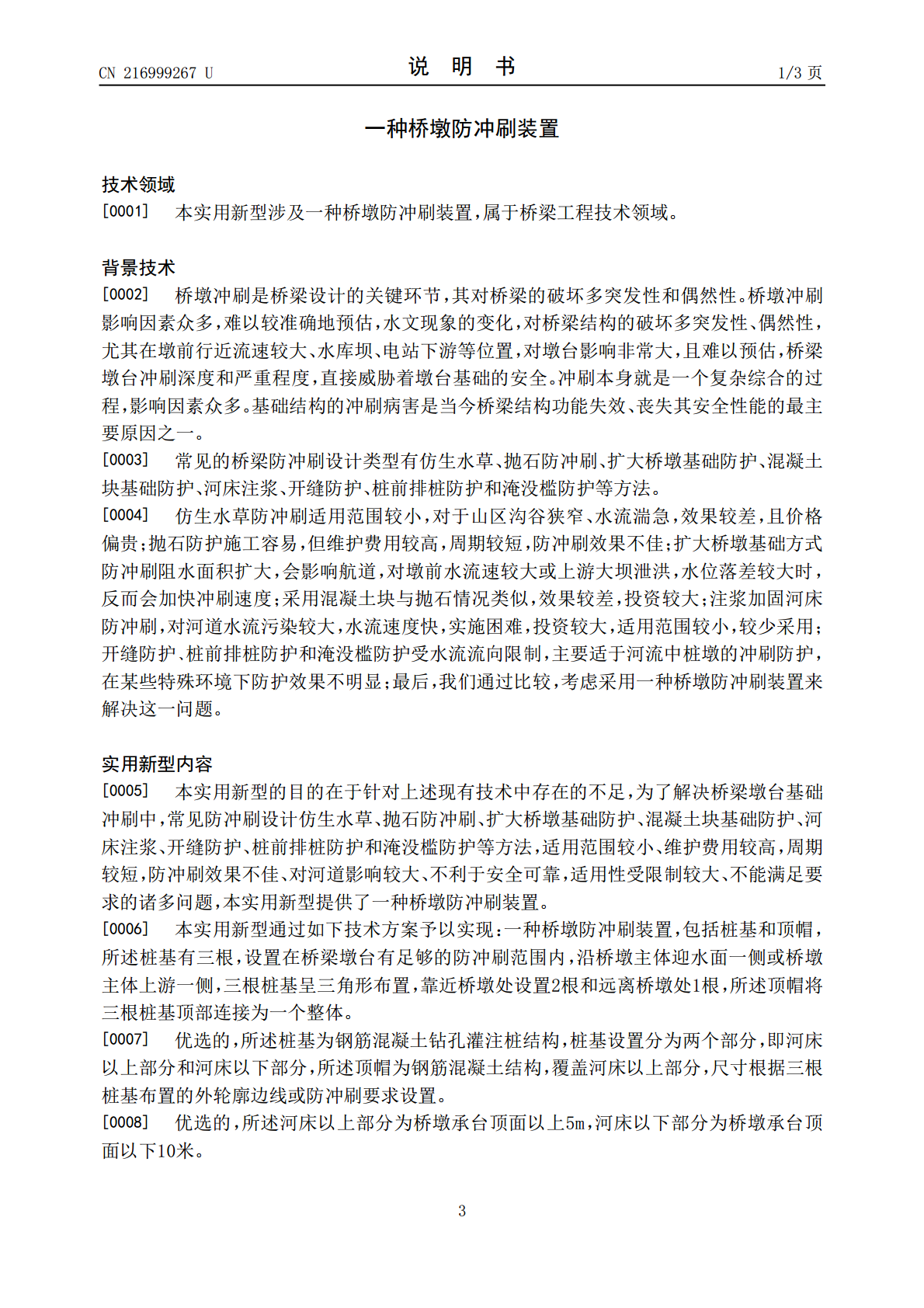

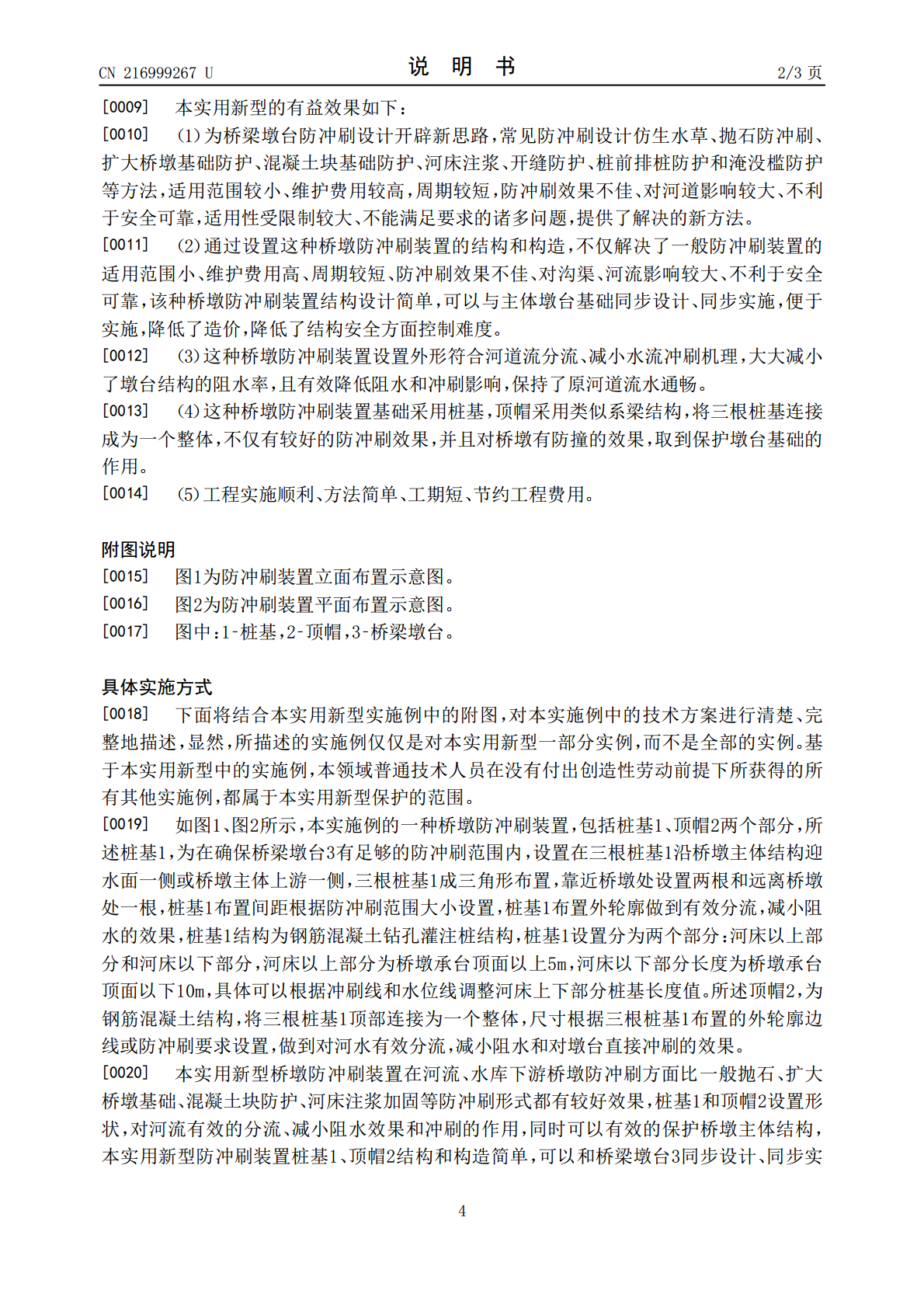

本实用新型公开了一种桥墩防冲刷装置,所述桥墩防冲刷装置为桥墩迎水一侧设置的防冲刷构筑物,包括桩基和顶帽,所述桩基有三根呈三角形布置,沿桥墩主体迎水面一侧或桥墩主体上游一侧,靠近桥墩处设置2根和远离桥墩处1根,所述顶帽将三根桩基顶部连接为一个整体。本实用新型在河流、水库下游桥墩防冲刷方面比一般抛石、扩大桥墩基础、混凝土块防护、河床注浆加固等防冲刷形式都有较好效果,桩基和顶帽设置形状,对河流有效的分流、减小阻水效果和冲刷的作用,同时可以有效的保护桥墩主体结构,新型防冲刷装置桩基、顶帽结构和构造简单,可以和桥梁墩台同步设计、同步实施,工程实施顺利、方法简单、工期短、节约工程费用。
