一种穿轴式永磁电机的转子结构.pdf
2023-05-10
10金币
336KB
9页
论文****轩吖
实名认证
内容提供者
1/9
2/9
3/9
4/9
5/9
6/9
7/9
8/9
9/9
在线预览结束，喜欢就下载吧，查找使用更方便
相关资料
一种穿轴式永磁电机的转子结构.pdf

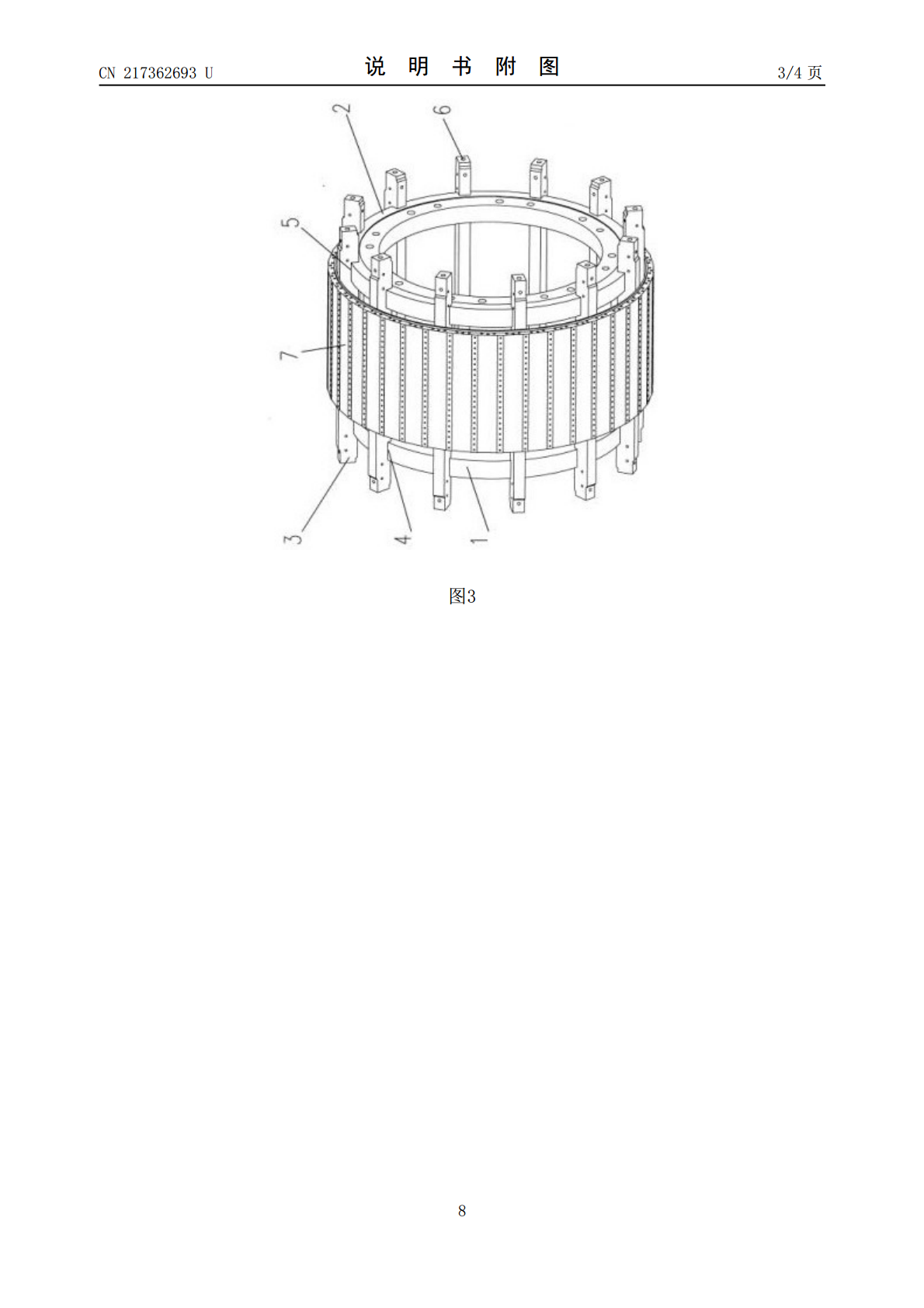

本发明公开了一种穿轴式永磁电机的转子结构,解决了船舶上主轴与转子现场安装操作不方便和转子内通风效果差的问题。在转子磁轭左支撑环(1)与转子磁轭右支撑环(2)之间,等间隔弧度地设置有连接筋板(3),连接筋板(3)通过左楔形凹槽(4)与转子磁轭左支撑环(1)卡接并焊接在一起,连接筋板(3)通过右楔形凹槽(5)与转子磁轭右支撑环(2)卡接并焊接,在连接筋板的外侧面上连接有筒形转子磁轭(7),在筒形转子磁轭(7)的内侧面与转子磁轭左支撑环(1)之间,设置有转子内环形通风道(14);柴油机主轴(9)依次穿过转子磁轭
