内容提供者
一种同心轴式连接的止动拆装夹具.pdf
2023-05-10
10金币
373KB
8页
邻家****ng
实名认证
内容提供者
1/8
2/8
3/8
4/8
5/8
6/8
7/8
8/8
在线预览结束，喜欢就下载吧，查找使用更方便
相关资料
一种同心轴式连接的止动拆装夹具.pdf

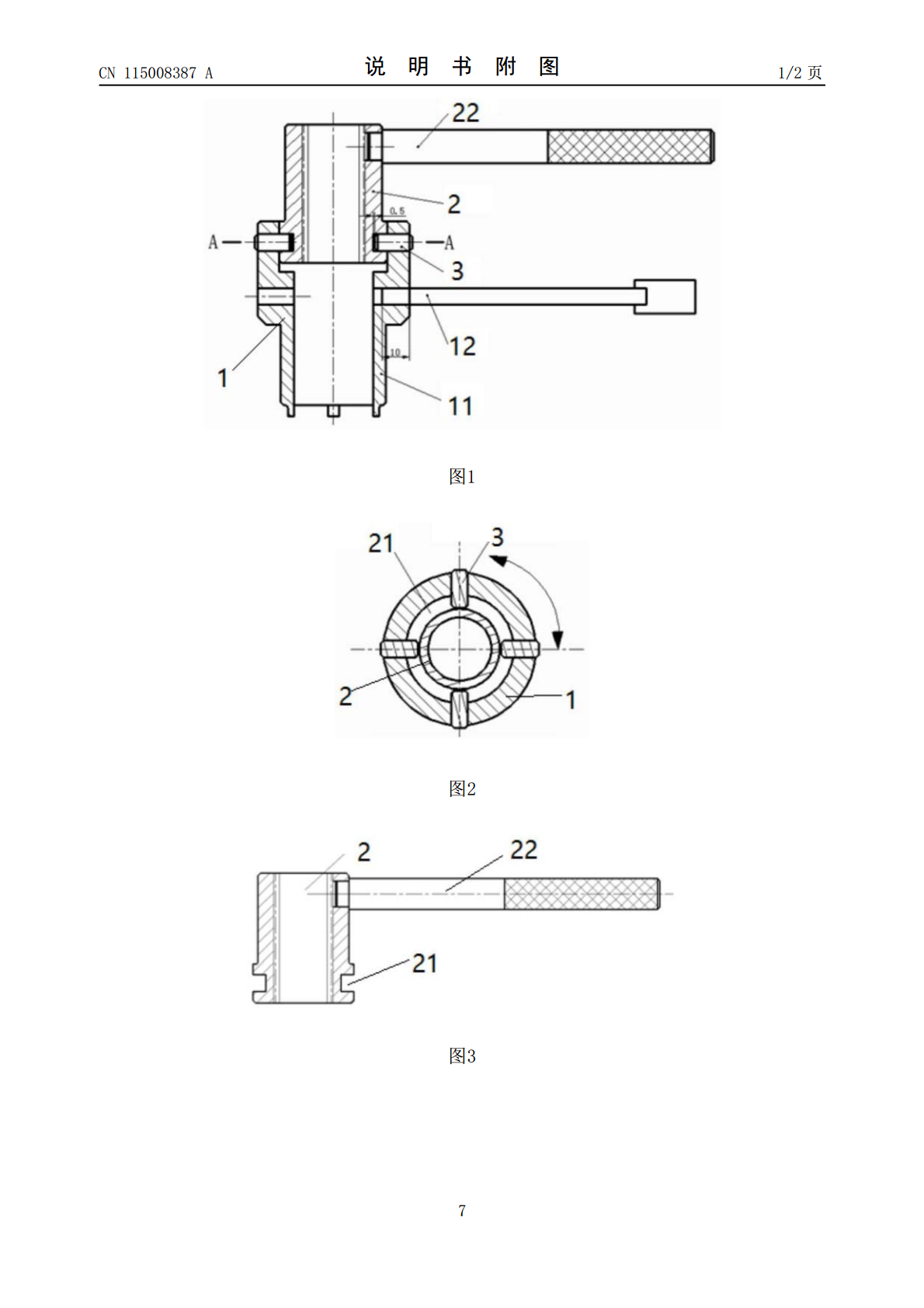

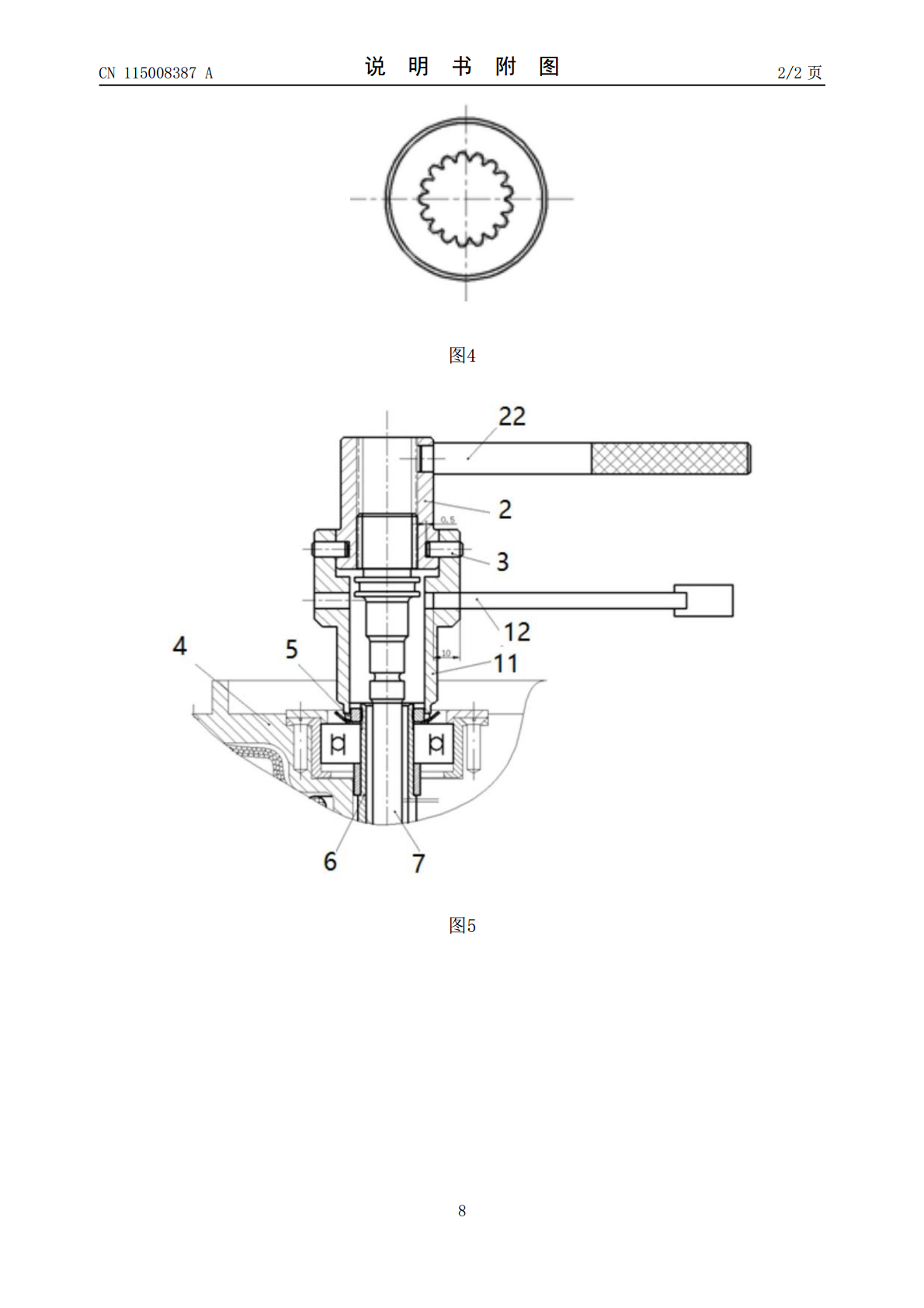

本申请属于航空发电机安装技术领域,具体涉及一种同心轴式连接的止动拆装夹具。该夹具包括螺母套筒(1)、花键套筒(2)及圆柱销(3),螺母套筒(1)具有与适配特型螺母的卡爪(11),及沿周向穿透内外壁的多个壁孔;花键套筒(2)内壁具有与弹性软轴传动端外花键匹配的内花键,花键套筒(2)的一端外侧具有沿周向分布的环槽(21),花键套筒(2)的具有环槽的一端能够伸入螺母套筒(1)内,且环槽与壁孔对齐;圆柱销(3)安装在螺母套筒(1)的壁孔内,且具有延伸至花键套筒(2)的环槽内的端部。花键套筒通过弹性软轴作用上发电机
