一种云台用直流电源防反接保护电路.pdf

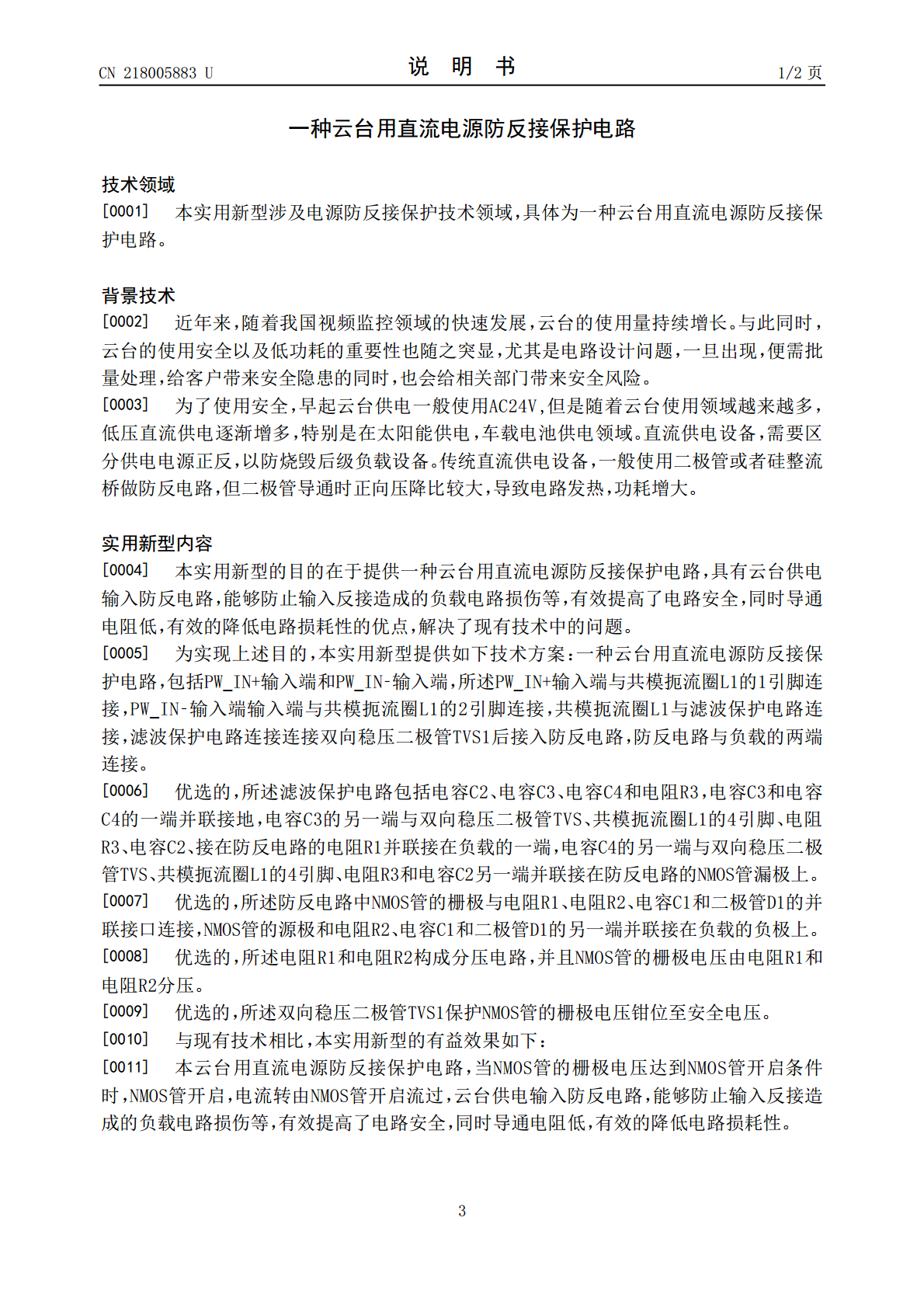

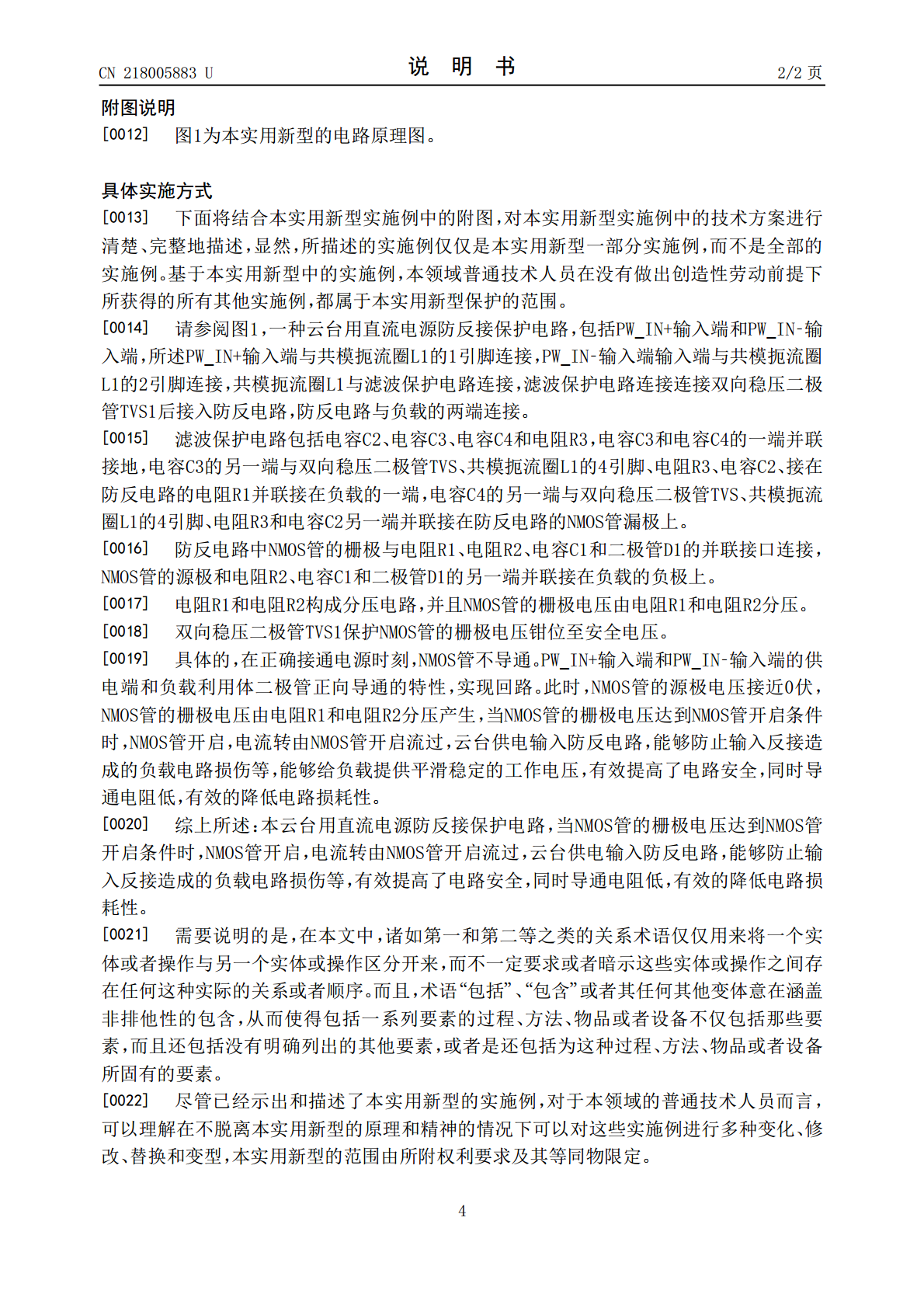

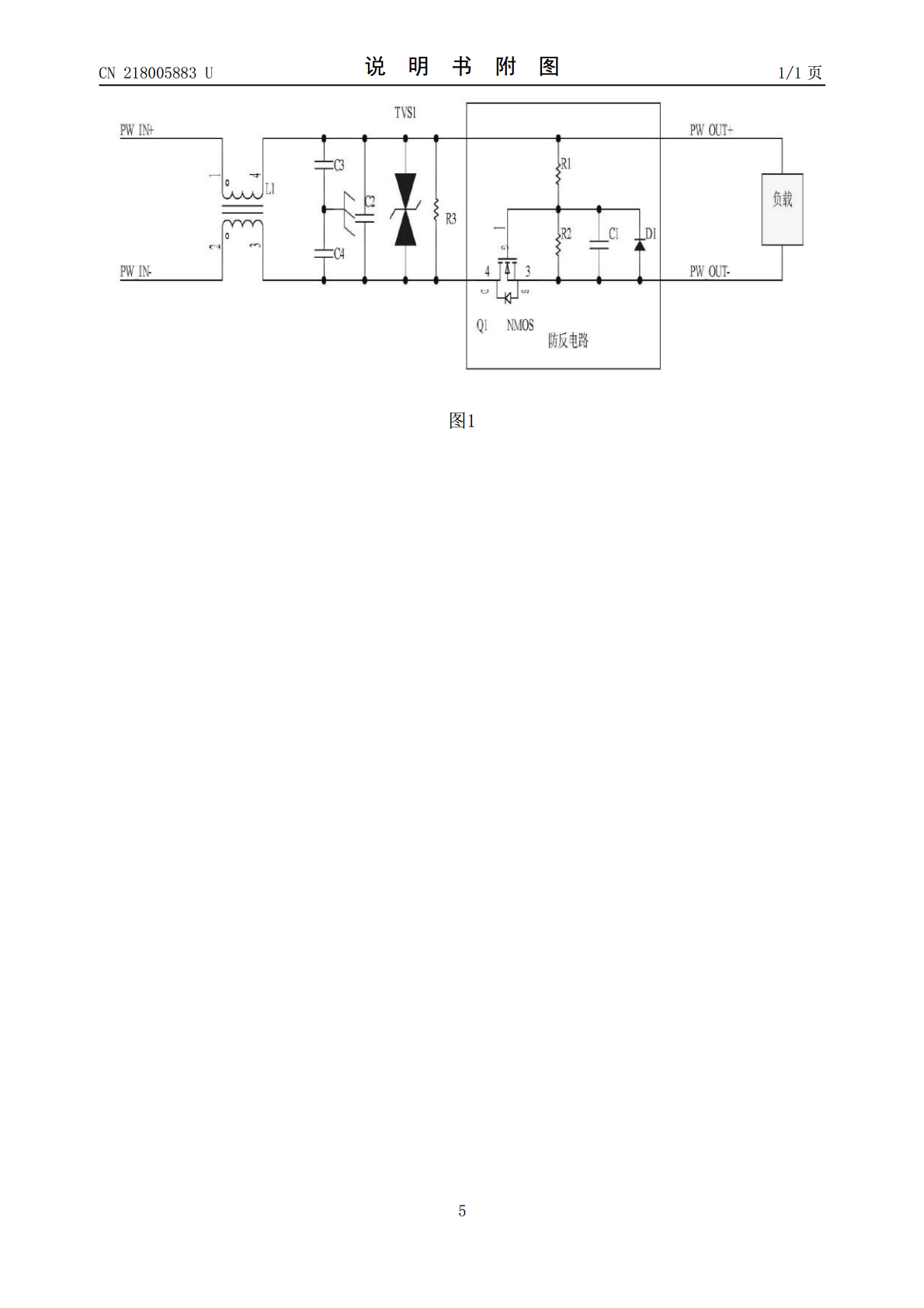

本实用新型公开了一种云台用直流电源防反接保护电路,包括PW_IN+输入端和PW_IN?输入端,所述PW_IN+输入端与共模扼流圈L1的1引脚连接,PW_IN?输入端输入端与共模扼流圈L1的2引脚连接,共模扼流圈L1与滤波保护电路连接,滤波保护电路连接连接双向稳压二极管TVS1后接入防反电路,防反电路与负载的两端连接。本云台用直流电源防反接保护电路,当NMOS管的栅极电压达到NMOS管开启条件时,NMOS管开启,电流转由NMOS管开启流过,云台供电输入防反电路,能够防止输入反接造成的负载电路损伤等,有效提高
