内容提供者

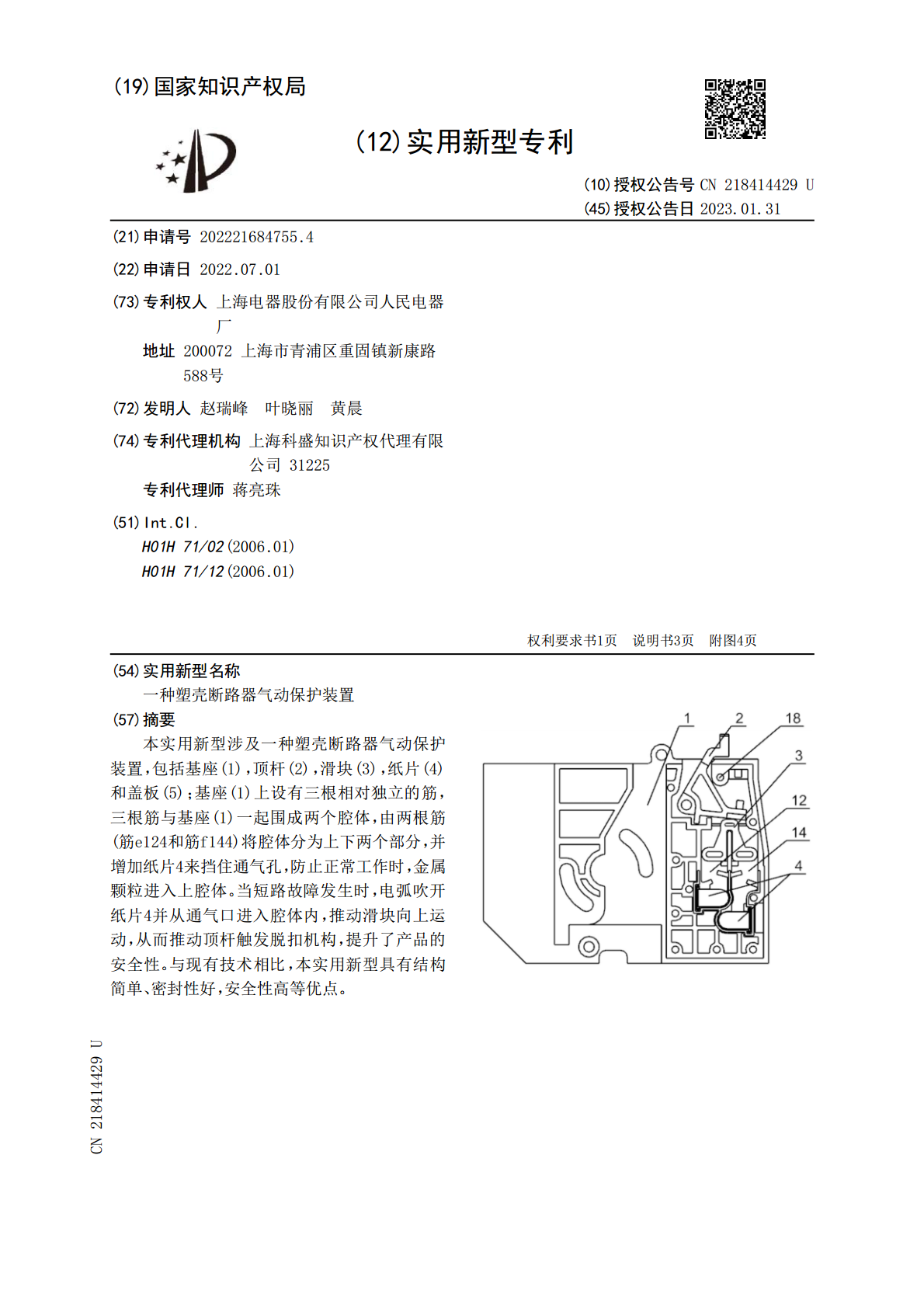

一种塑壳断路器气动保护装置.pdf
2023-05-05
10金币
657KB
9页
永香****能手
实名认证
内容提供者
1/9

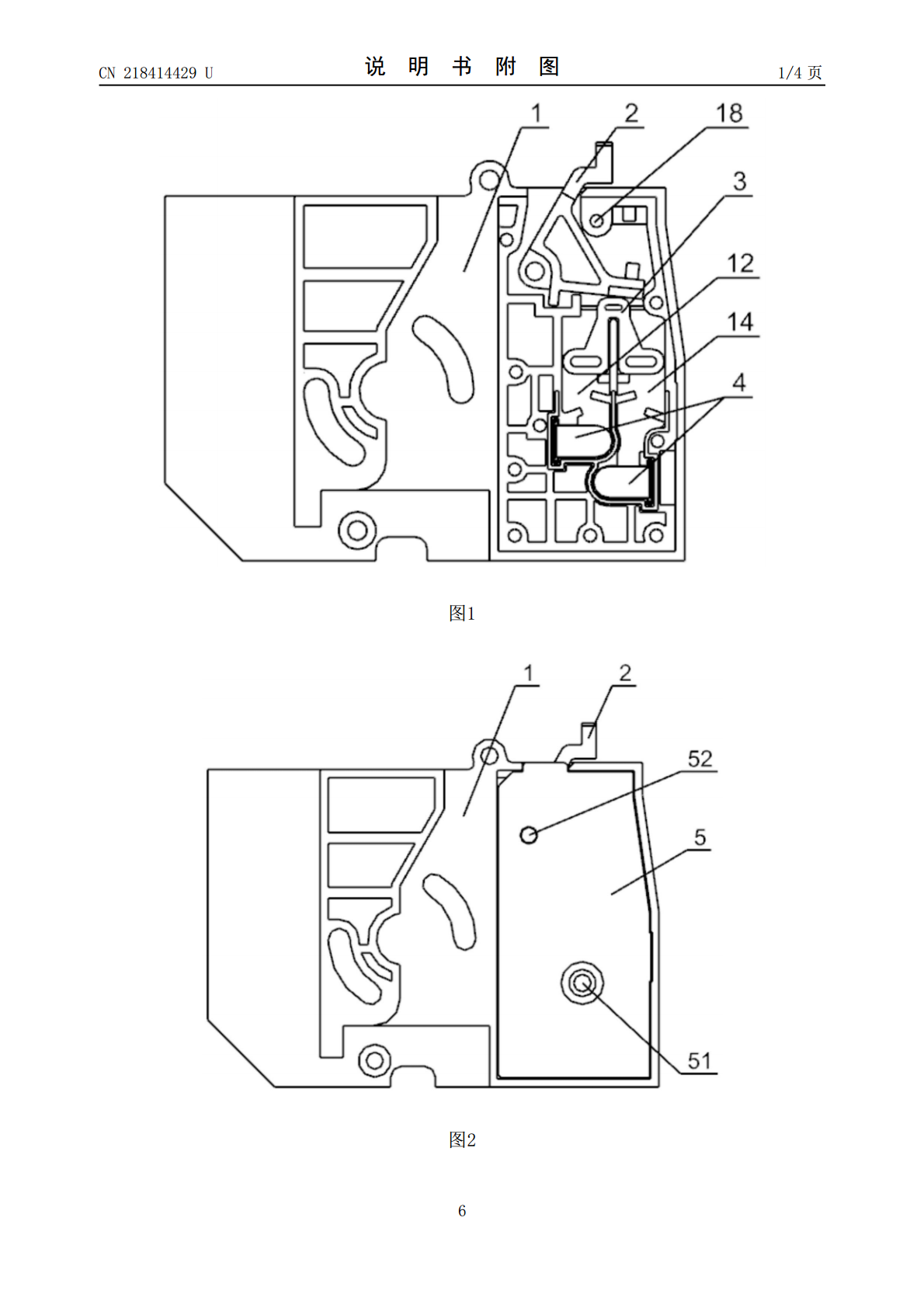

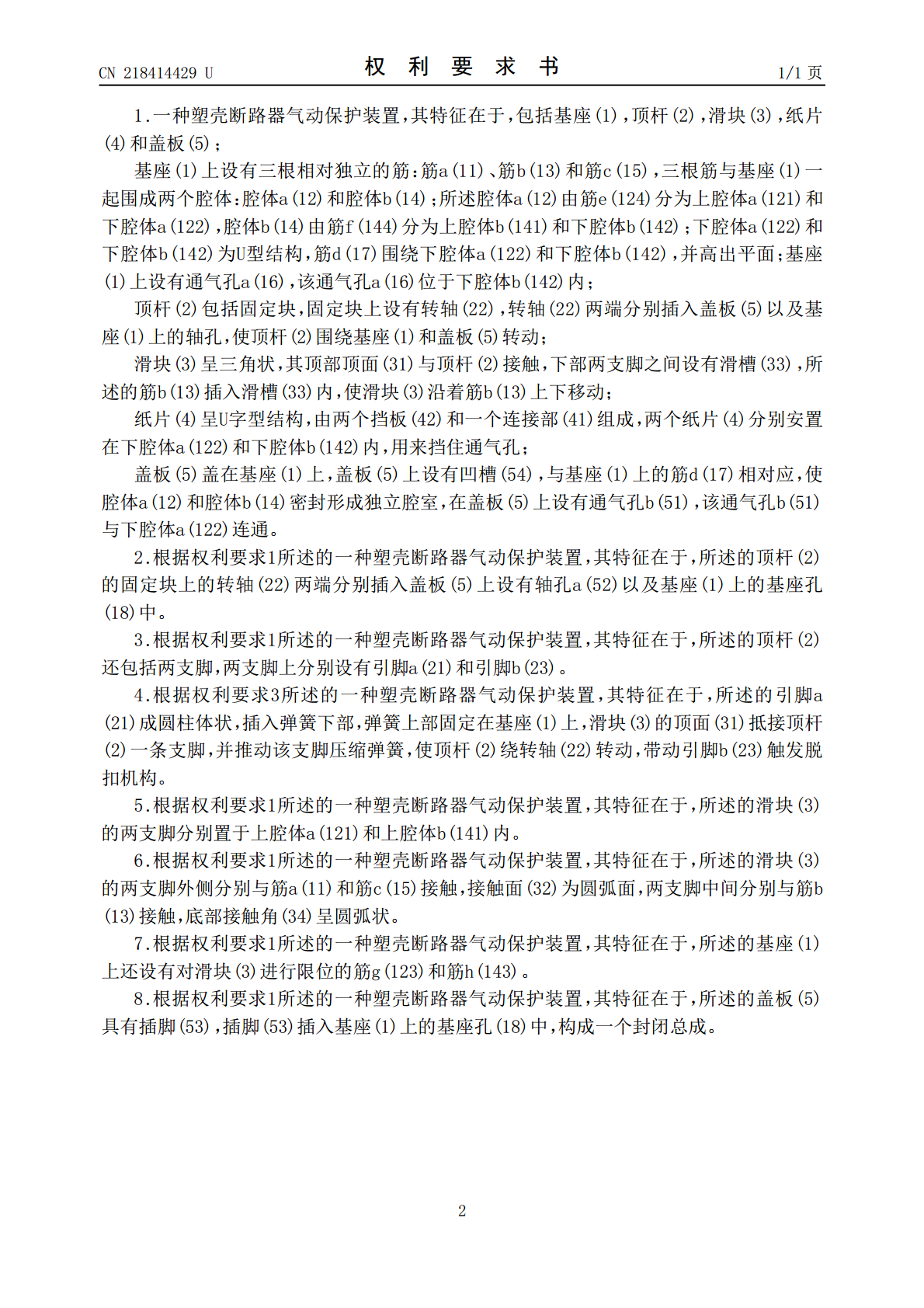

2/9
3/9

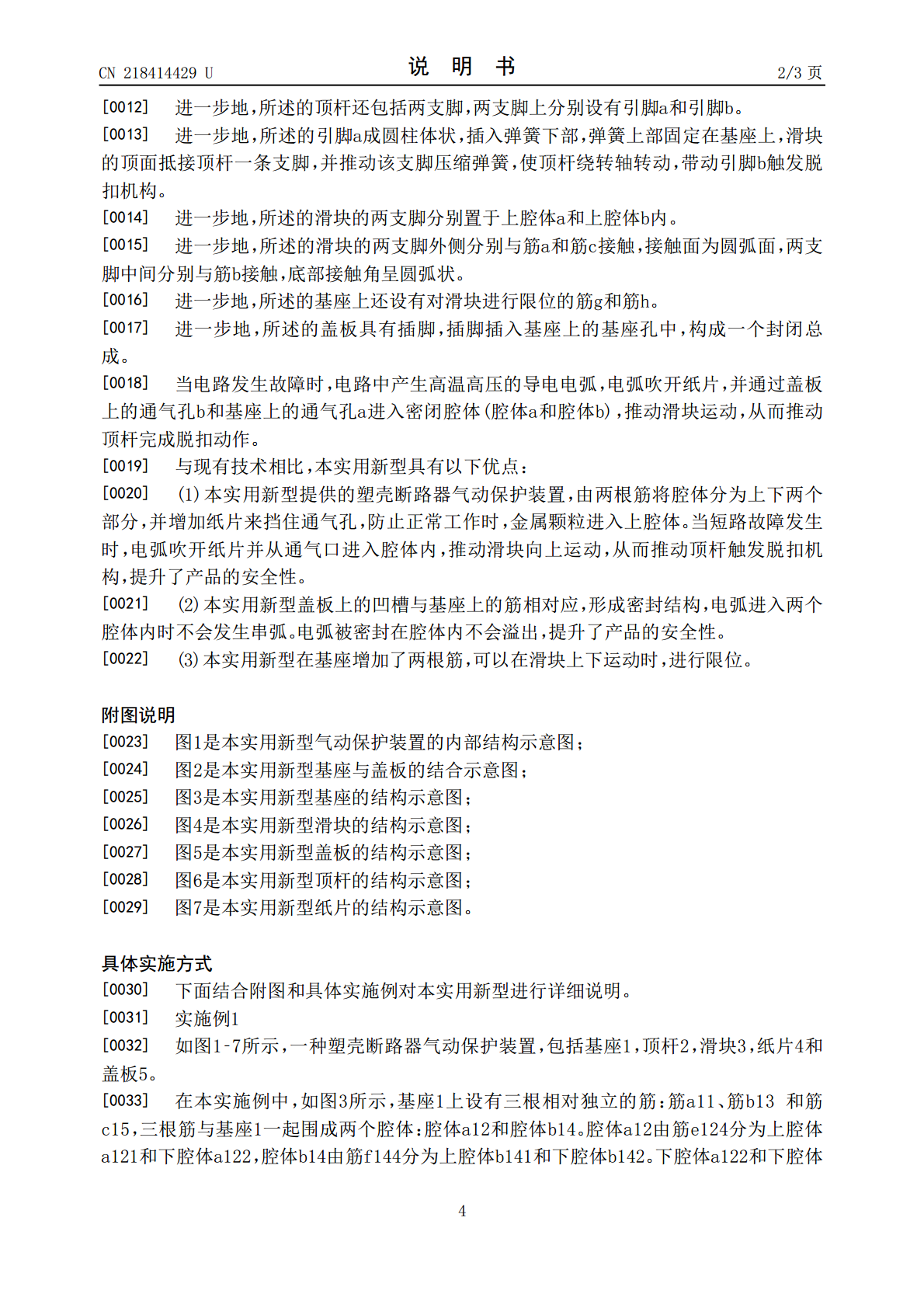

4/9

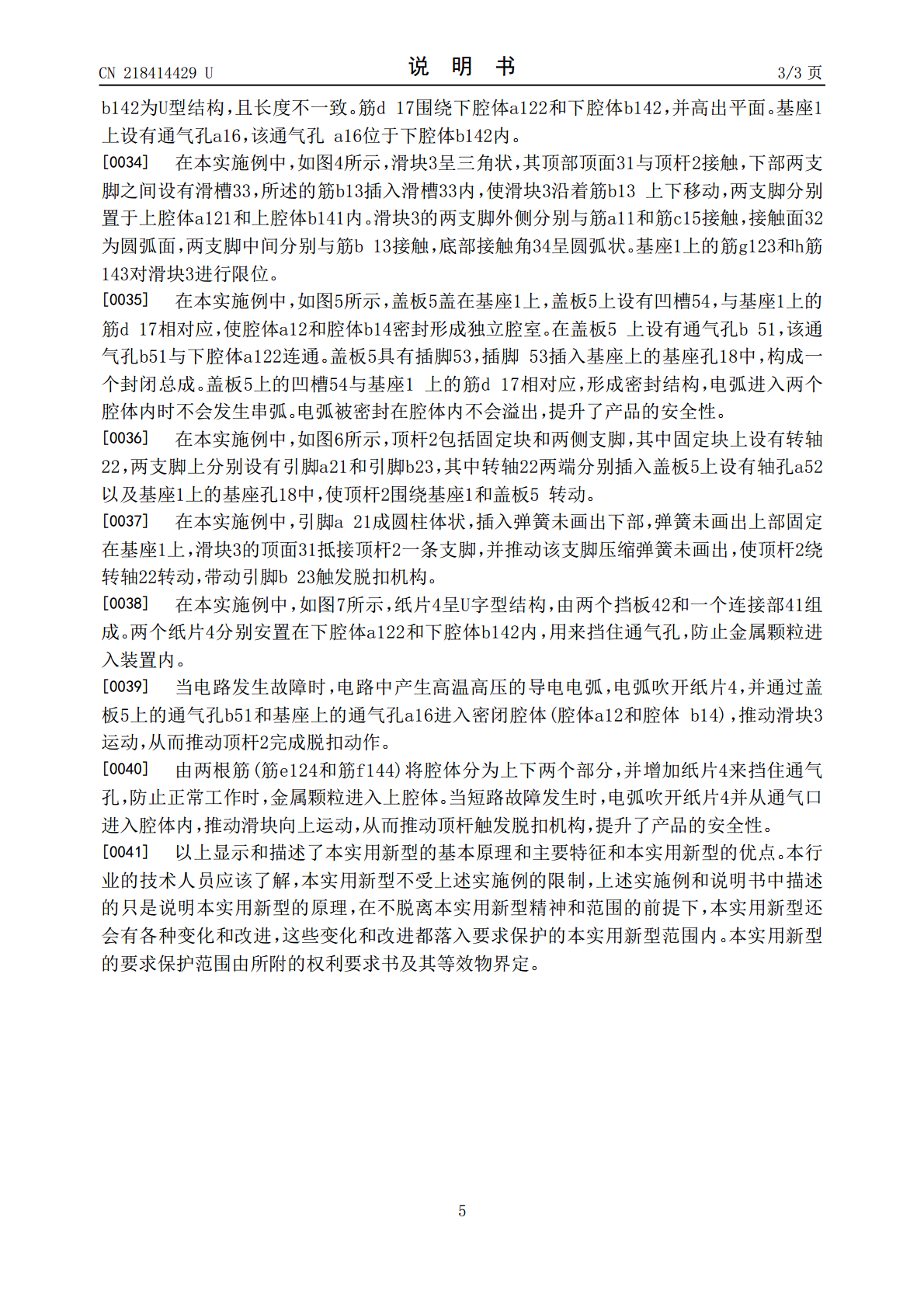

5/9

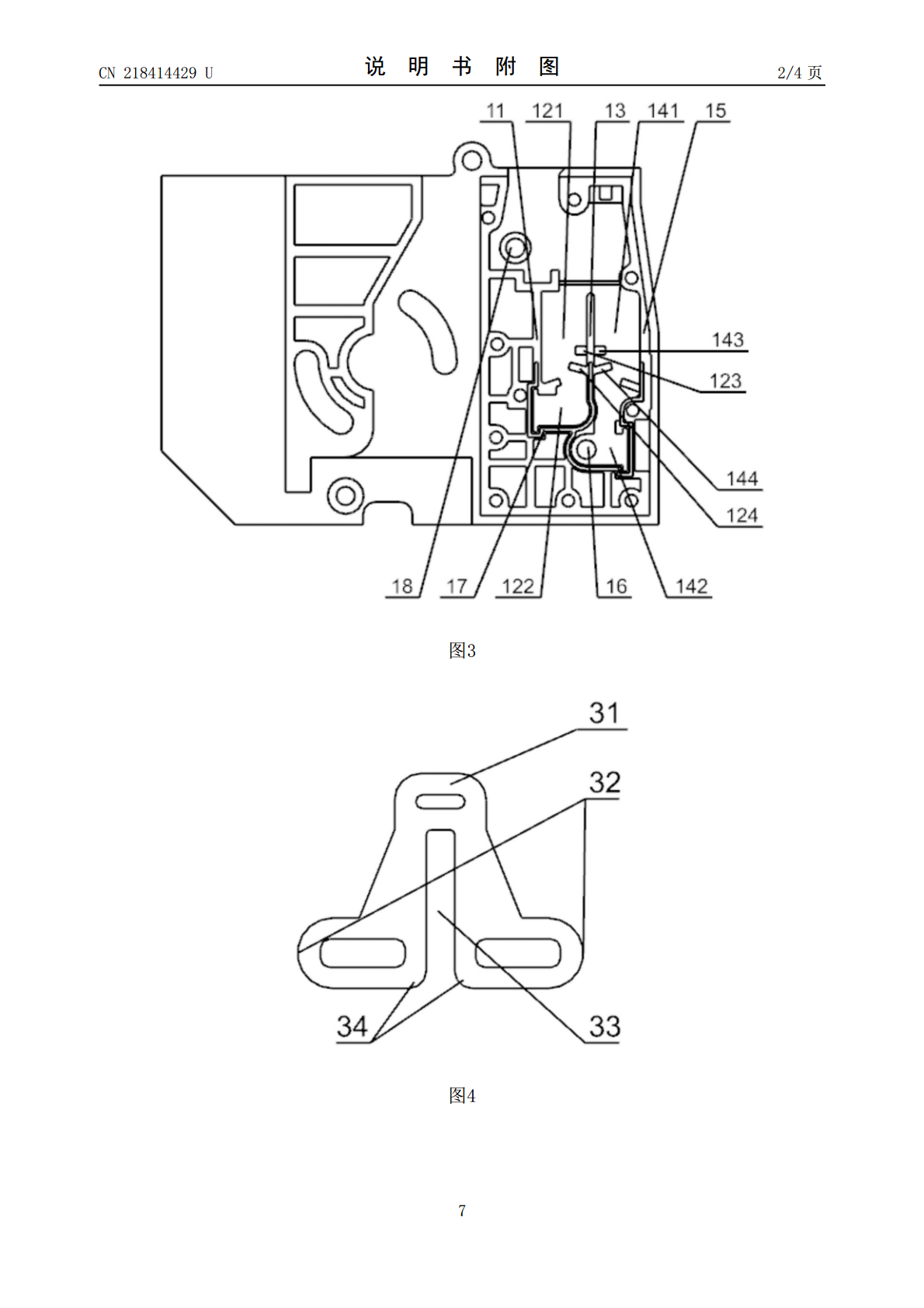

6/9

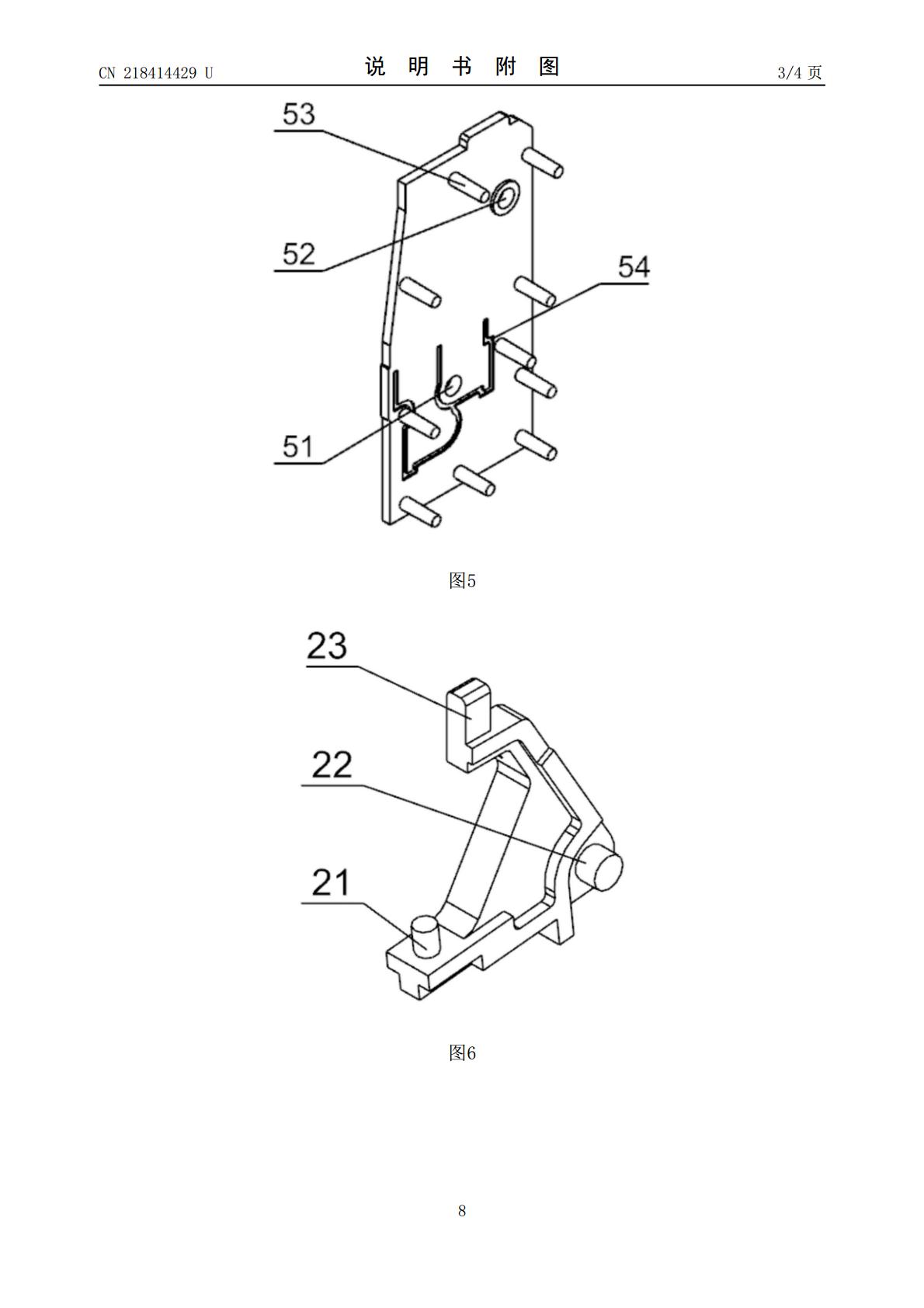

7/9
8/9
9/9
在线预览结束，喜欢就下载吧，查找使用更方便
相关资料
一种塑壳断路器气动保护装置.pdf
本实用新型涉及一种塑壳断路器气动保护装置,包括基座(1),顶杆(2),滑块(3),纸片(4)和盖板(5);基座(1)上设有三根相对独立的筋,三根筋与基座(1)一起围成两个腔体,由两根筋(筋e124和筋f144)将腔体分为上下两个部分,并增加纸片4来挡住通气孔,防止正常工作时,金属颗粒进入上腔体。当短路故障发生时,电弧吹开纸片4并从通气口进入腔体内,推动滑块向上运动,从而推动顶杆触发脱扣机构,提升了产品的安全性。与现有技术相比,本实用新型具有结构简单、密封性好,安全性高等优点。
