一种弹簧式位移补偿装置.pdf

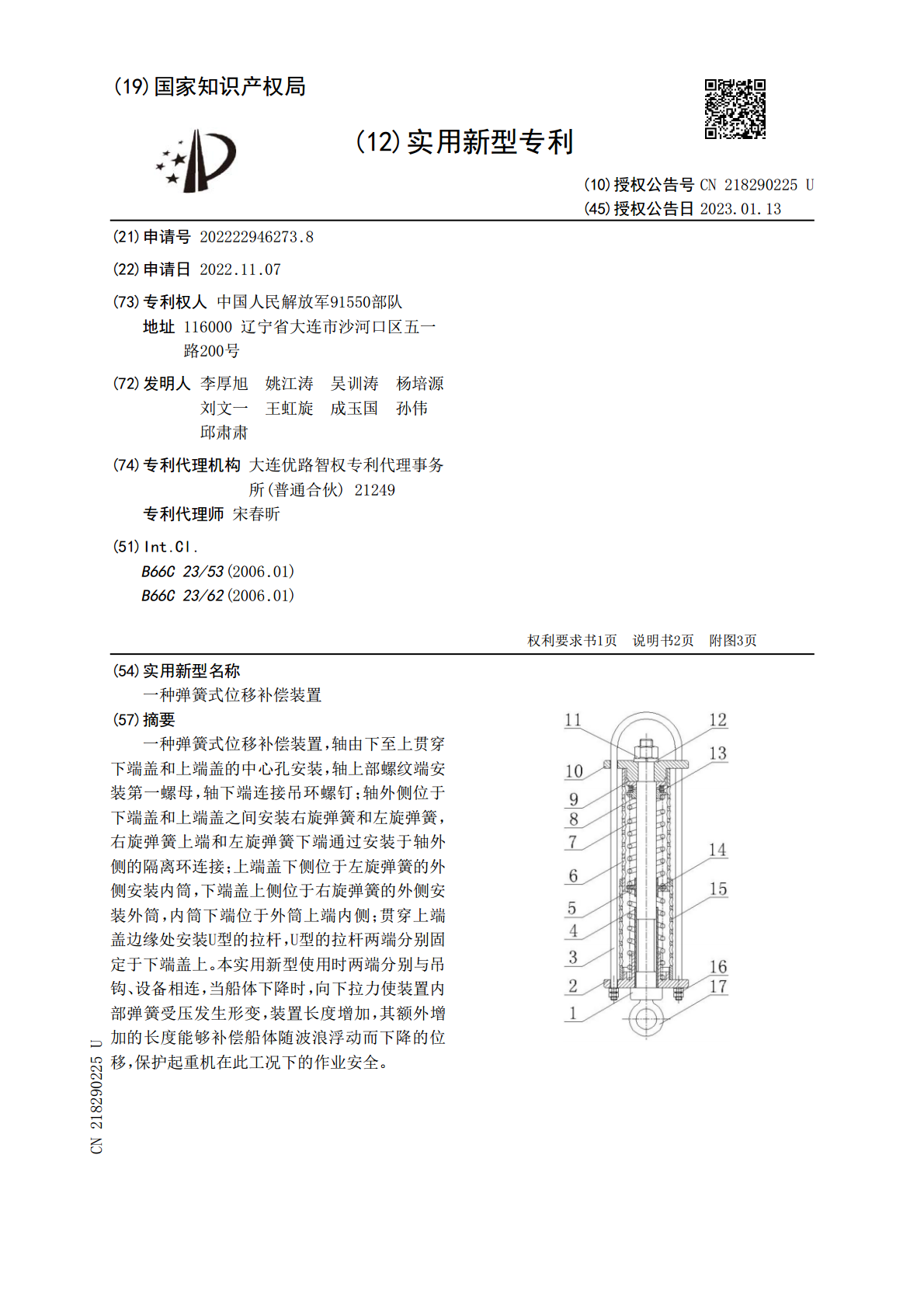

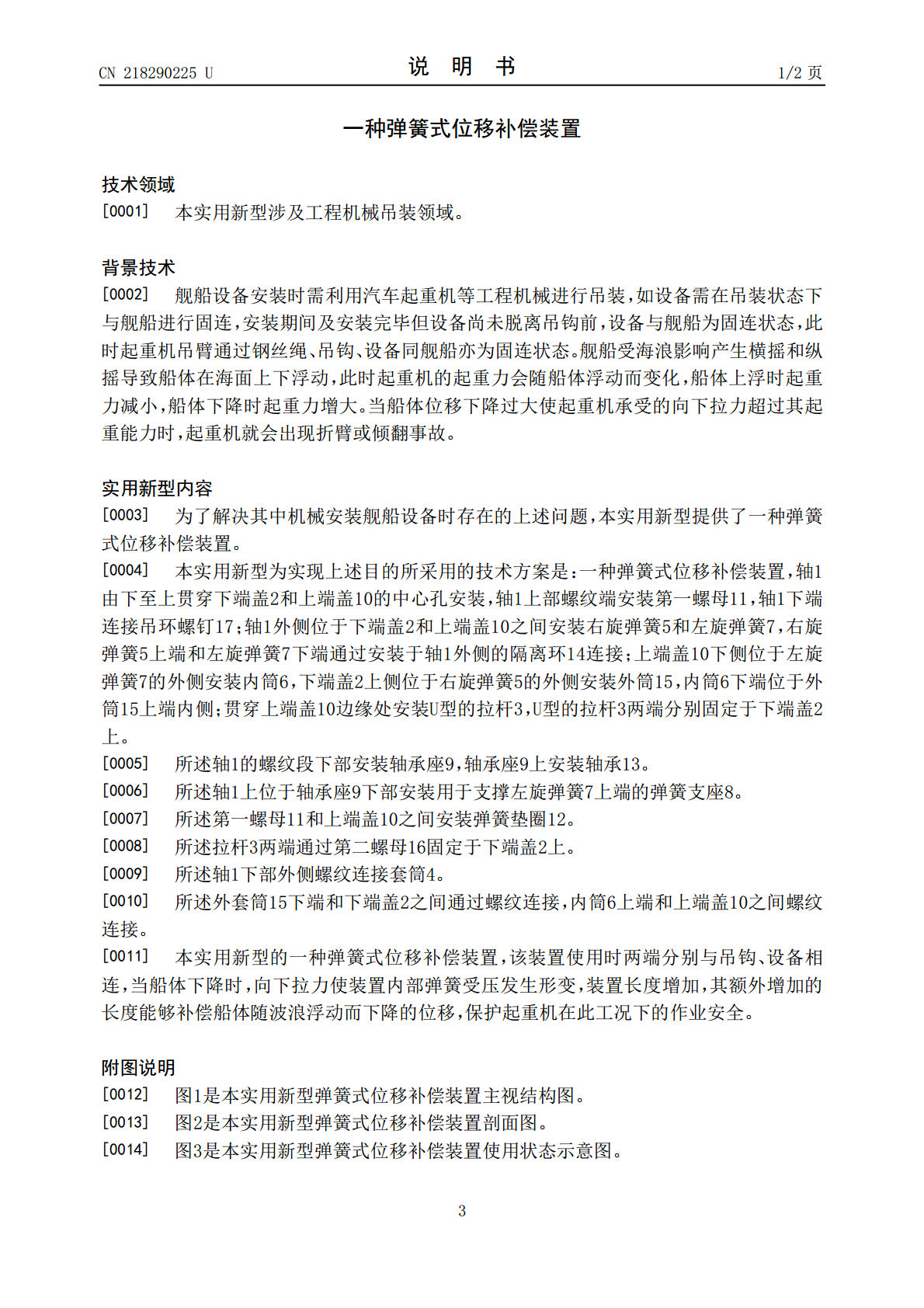

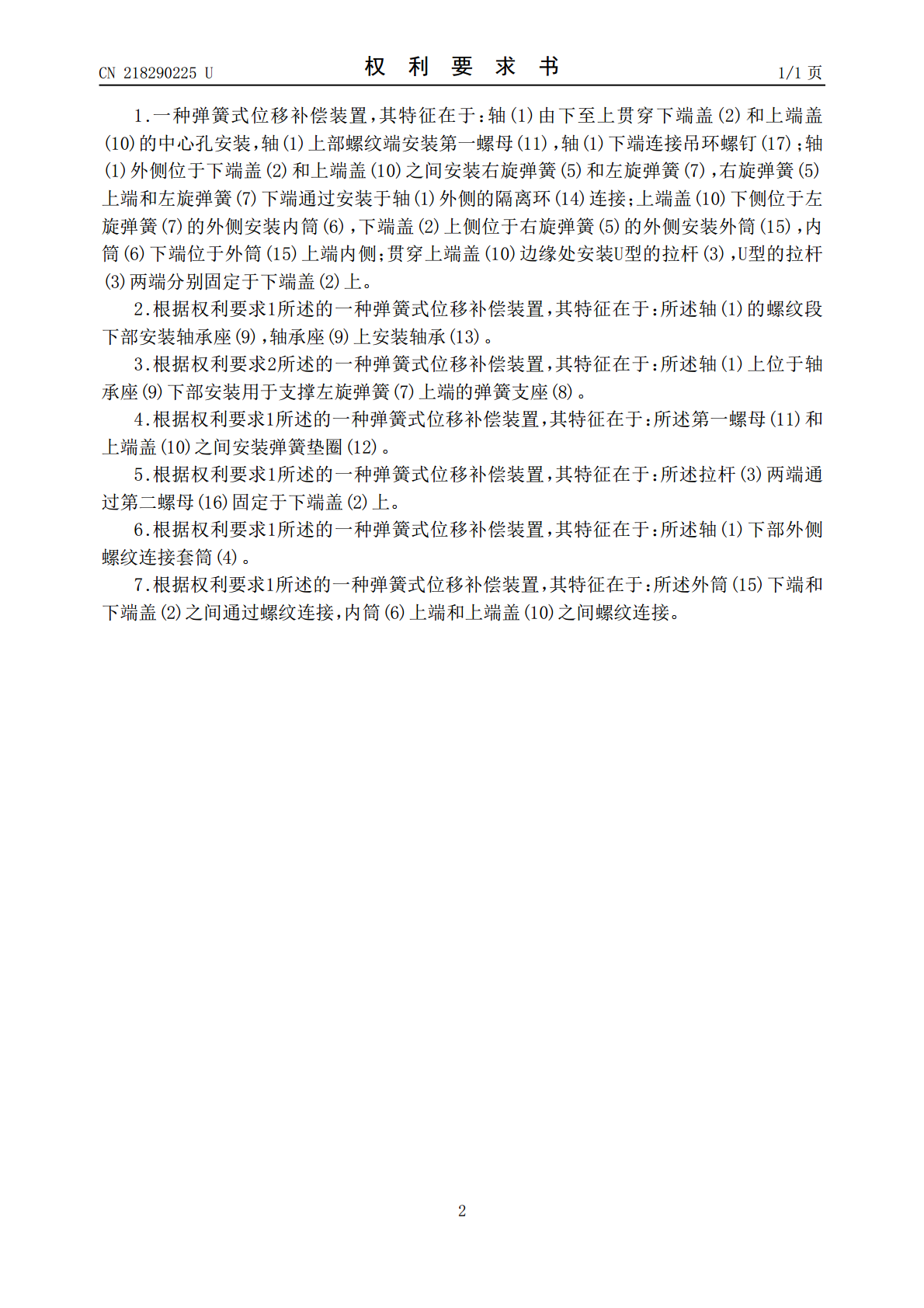

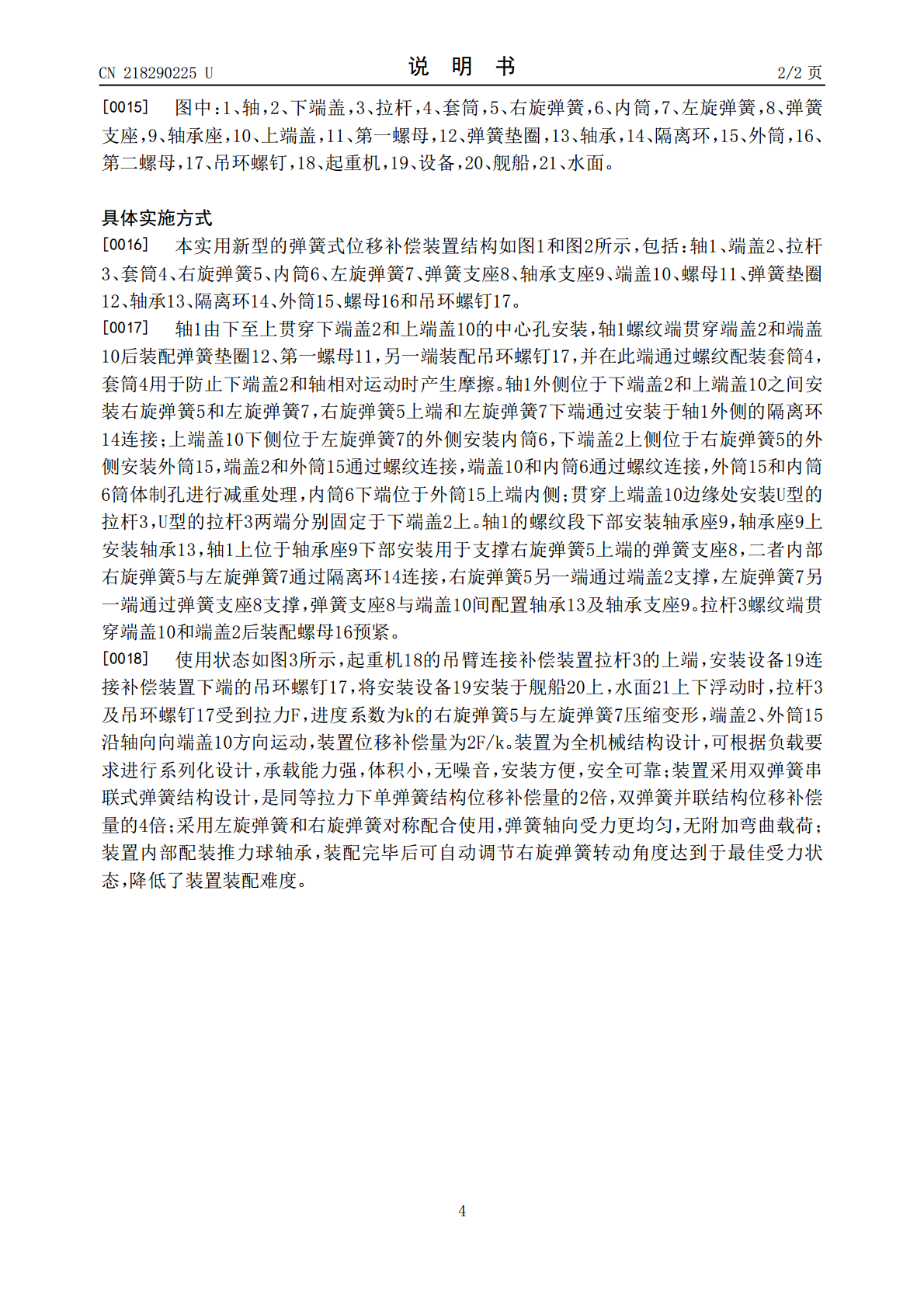

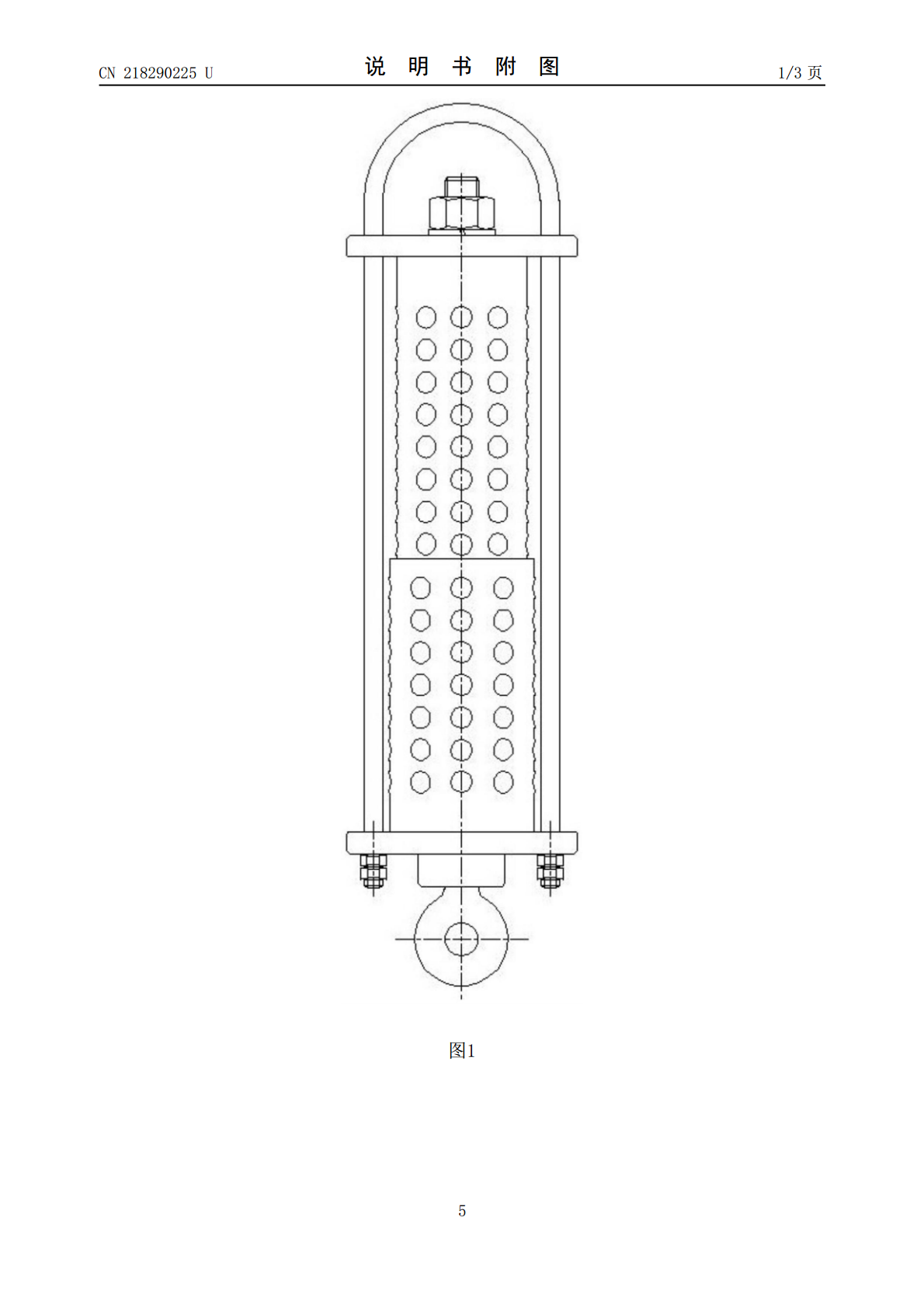

一种弹簧式位移补偿装置,轴由下至上贯穿下端盖和上端盖的中心孔安装,轴上部螺纹端安装第一螺母,轴下端连接吊环螺钉;轴外侧位于下端盖和上端盖之间安装右旋弹簧和左旋弹簧,右旋弹簧上端和左旋弹簧下端通过安装于轴外侧的隔离环连接;上端盖下侧位于左旋弹簧的外侧安装内筒,下端盖上侧位于右旋弹簧的外侧安装外筒,内筒下端位于外筒上端内侧;贯穿上端盖边缘处安装U型的拉杆,U型的拉杆两端分别固定于下端盖上。本实用新型使用时两端分别与吊钩、设备相连,当船体下降时,向下拉力使装置内部弹簧受压发生形变,装置长度增加,其额外增加的长度能够补偿船体随波浪浮动而下降的位移,保护起重机在此工况下的作业安全。
