高精度天线相位中心测量设备.pdf

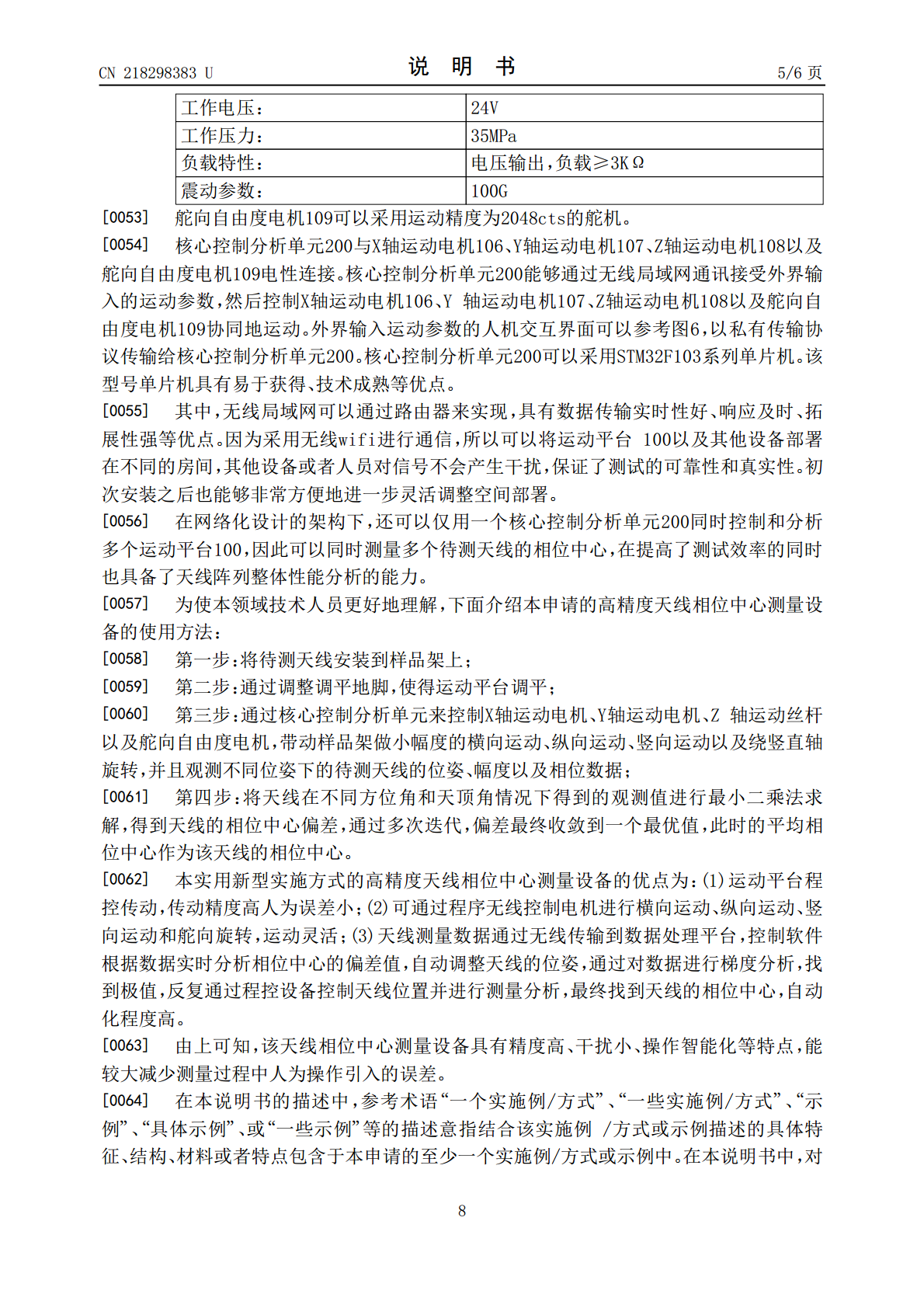

本实用新型提供一种高精度天线相位中心测量设备,用于对待测天线的相位中心进行测量,包括固定待测天线的运动平台以及设置在运动平台上的核心控制分析装置。运动平台带动待测天线做横向运动、纵向运动、竖向运动以及绕竖直轴旋转,包括:方框型刚性支架,设置在刚性支架上的X轴运动丝杆、Y轴运动丝杆和Z轴运动丝杆,夹持待测天线的样品架,与样品架电性连接的X轴运动电机、Y轴运动电机、Z轴运动丝杆以及舵向自由度电机;核心控制分析单元将接收到的运动参数发送给运动平台,并且对待测天线的位姿、幅度以及相位数据进行采集和分析。该设备精度高、操作智能化、干扰小,能较大减少测量过程中人为操作引入的误差。
