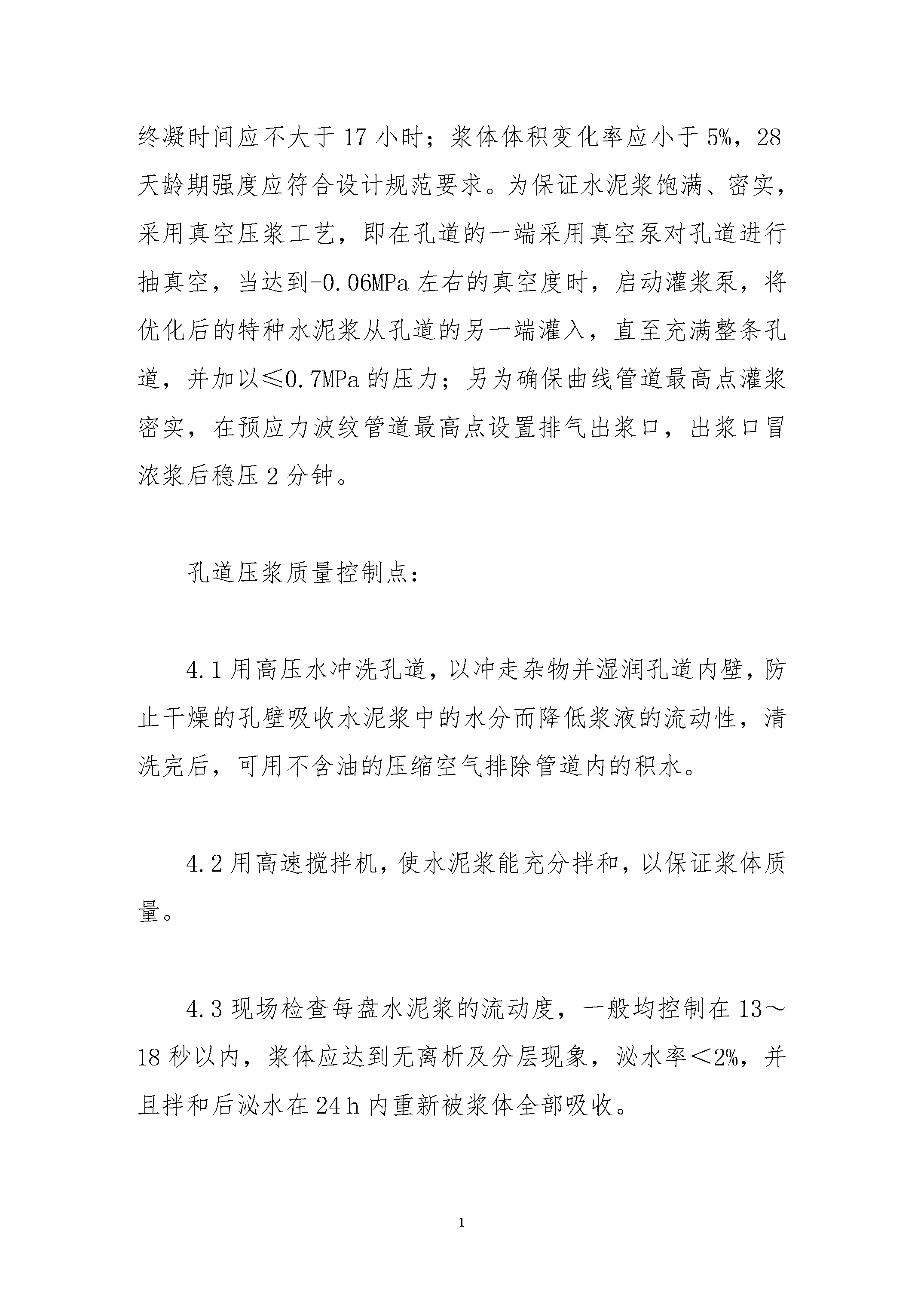

1浅谈箱梁后张法预应力钢绞线施工和孔道压浆质量控制作者:时小红王忠其杨国忠【摘要】本文结合工程实践经验对箱梁后张法预应力钢绞线施工和孔道压浆质量控制进行论述为箱梁施工质量控制提供参考。【关键词】箱梁；后张法预应力施工；孔道压浆；质量控制【Abstract】Thearticlecombinesengineeringexpertiseonthestrandpost-tensionedboxgirderconstructionandqualitycontrolofDuctGroutingdiscussedinordertoprovideareferenceboxgirderconstructionqualitycontrol.【Keywords】Boxgirder;Post-tensionedconstruction;DuctGrouting;Qualitycontrol1.前言预应力混凝土就是事先人为地在混凝土或钢筋混凝土中引入内部应力且其数值和分布恰好能将使用荷载产生的应力抵消到一个合适程度的配筋混凝土。预应力混凝土提高了构件的抗裂度和刚度可以节省材料减少自重减小混凝土梁的竖向剪力和主拉应力结构质量安全可靠。在曲线配筋或大型构件的桥梁施工中多采用后张法建立预应力靠锚具来传递和控制预应力。鉴于箱梁后张法预应力钢绞线在桥梁中普遍采用预应力钢绞线施工是桥梁施工质量控制的关键环节之一在施工中要高度重视。本文总结多年后张法预应力施工经验就箱梁预应力钢绞线施工中的波纹管质量、预应力张拉、孔道灌浆等施工环节质量控制进行论述以供箱梁预应力施工参考。2.预应力塑料波纹管质量控制预应力波纹管分金属波纹管和塑料波纹管金属波纹管用镀锌或不镀锌低碳钢带螺旋折叠咬口制成。塑料波纹管是一种新型成孔材料已在后张法预应力管道中普遍采用。本文就塑料波纹管在工程中的应用予以论述塑料波纹管必须按规范频率要求进行原材料抽检主要检测环刚度、局部横向荷载、柔韧性三项指标检验合格后才能用于工程。预应力筋预留孔道的尺寸和位置偏差应符合设计、规范要求施工中如普通钢筋与预应力塑料波纹管在空间发生干扰时可适当移动普通钢筋以保证预应力钢绞线和塑料波纹管位置准确波纹管要平直、圆顺畅通无折起；一般梁长方向允许偏差3cm梁高方向允许偏差1cm。塑料波纹管应采用定位钢筋固定安装使其能牢固地置于设计位置并在混凝土浇筑期间不产生位移固定各种成孔塑料波纹管用的定位钢筋的间距一般不大于0.5m对于曲线塑料波纹管宜适当加密和设计防崩钢筋。波纹管接头采用套管法且在套管内要对口、居中两端的环向缝隙用胶带封闭严密不得漏浆灌浆孔和排气孔应符合设计及规范要求的位置。预埋孔道端部的锚垫板平面应垂直于孔道轴线锚垫板孔中心要对准塑料波纹管中心安装应牢固预埋的螺旋加劲钢筋应尽量紧靠锚垫板以更好地分散此处应力锚垫板上的灌浆孔应布置在下方。3.预应力张拉施工3.1钢绞线束的制作及穿放。目前用于预应力的钢绞线多采用低松驰的高强度钢绞线。每批进场的预应力钢绞线必须经外观、力学性能检验合格后方可投入使用。预应力筋的下料长度应通过计算确定除要按照设计图加孤线值的长度外还要考虑每端预留千斤顶＋工具锚＋限位板的δ值等工作长度。钢绞线下料应采用砂轮锯切割不得采用电弧切割。集束绑扎时每束钢绞线必须理顺直不得打结、扭曲一般一米为一段进行分段绑扎牢固以免钢绞线相互扭结或各丝、各股预应力筋受力不均匀造成张拉应力不够或超张拉摩阻力值增大易发生段丝、滑丝等现象。钢绞线穿放前应清除孔道内杂物钢绞线穿入梁体后应尽快张拉停放时间不能超过48小时否则应采取防锈措施。预应力钢绞线束穿后应对所有波纹管进行检查有破损或密封不严处应采取措施处理或更换以免砼浇筑过程中漏浆堵塞管道影响预应力钢绞线张拉和孔道压浆。在浇注混凝土时在混凝土初凝前设专人随时拉动钢束避免个别波纹管接头发生漏浆而产生管内固结。3.2千斤顶与油表校正。预应力张拉的设备和预应力锚具应按锚具说明书的千斤顶型号配套使用。千斤顶在使用前必须按要求及时经主管部门授权的法定计量技术机构进行千斤顶、油泵及油压表配套标定确定其校正系数张拉时严格按标定报告上注明的油泵号、油表号和千斤顶号配套安装使用。张拉前应按照校正系数公式计算出分级加载的油表读数与张拉力的对应值。在下列情况下应重新标定：新千斤顶初次使用前；油压表指针不能退回零点时；千斤顶、油压表和油管进行过更换或维修后；当千斤顶使用超过6个月或张拉超过200次以上；在使用过程中出现其他不正常现象。3.3锚夹具、连接器、挤压锚质量控制。后张法建立预应力是靠锚具来传递和建立预应力如锚具质量不合格预应力张拉时或在张拉后锚板、垫板或夹片锚的夹片容易碎裂。所以锚夹具质量非常重要使用前应按要求对锚夹具、连接器进行外观、硬度、静载锚固试验和挤压锚头工艺抗拔试验合格后才能用于工程
