一种装配式预制围墙的底部装配节点.pdf

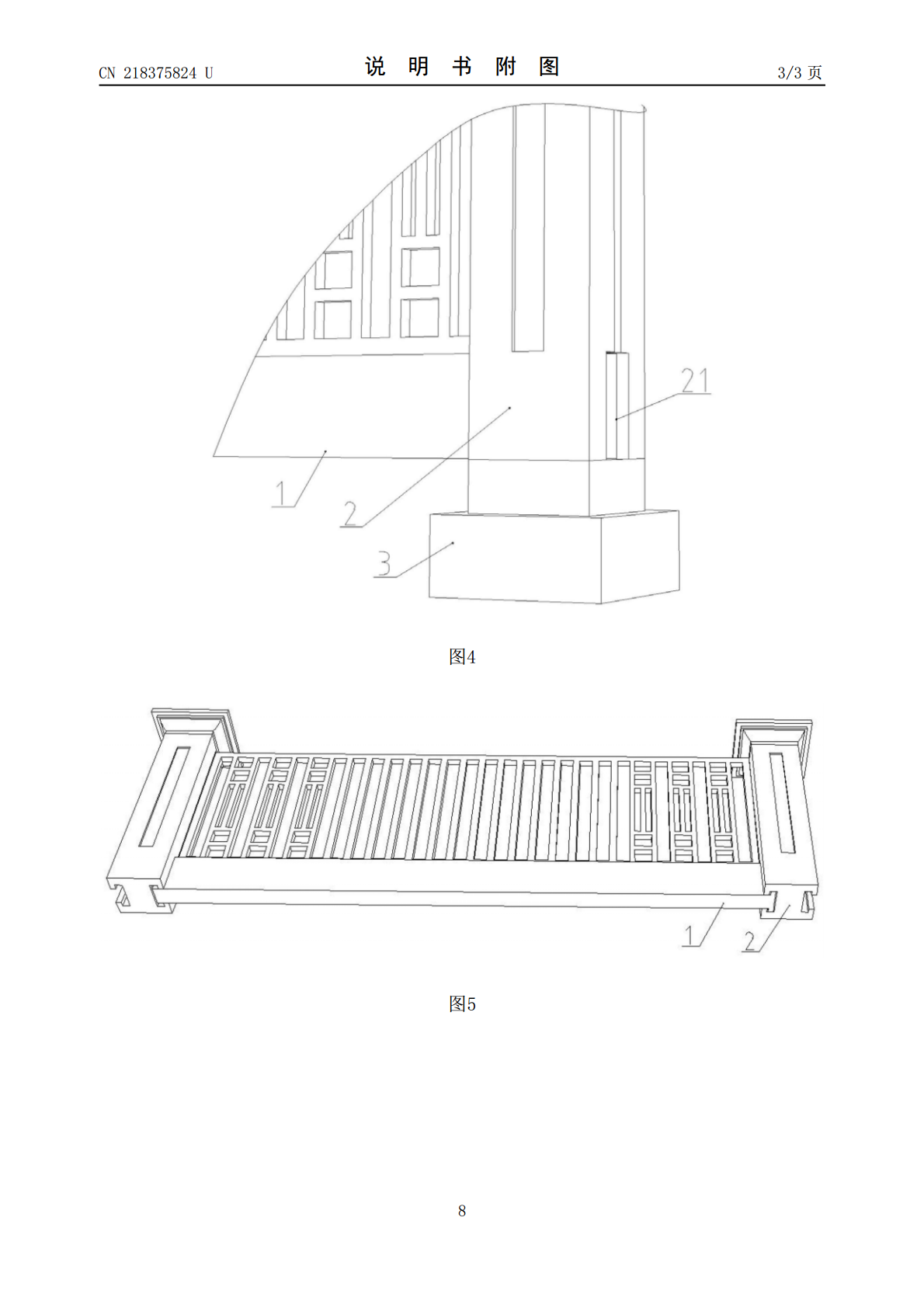

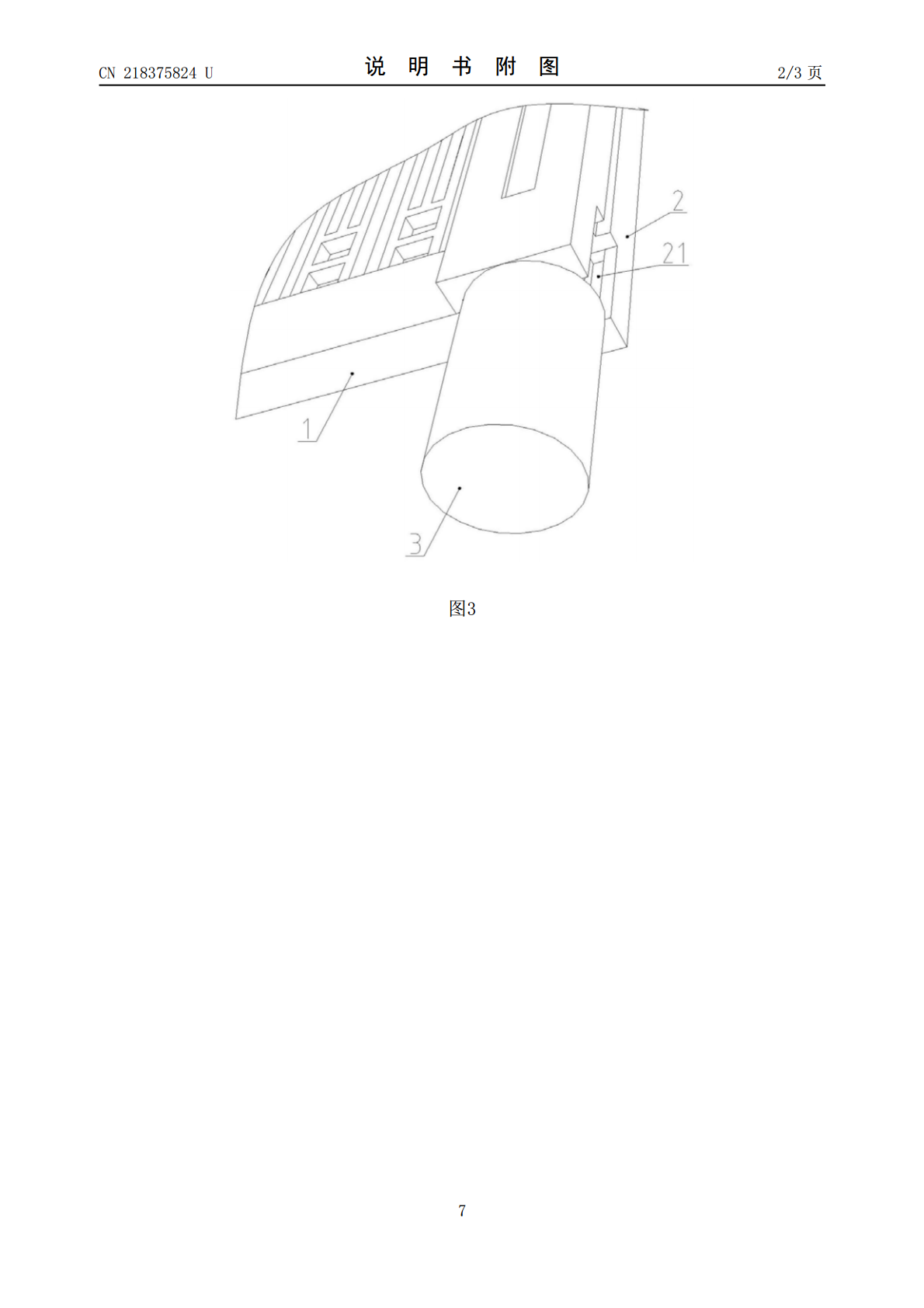

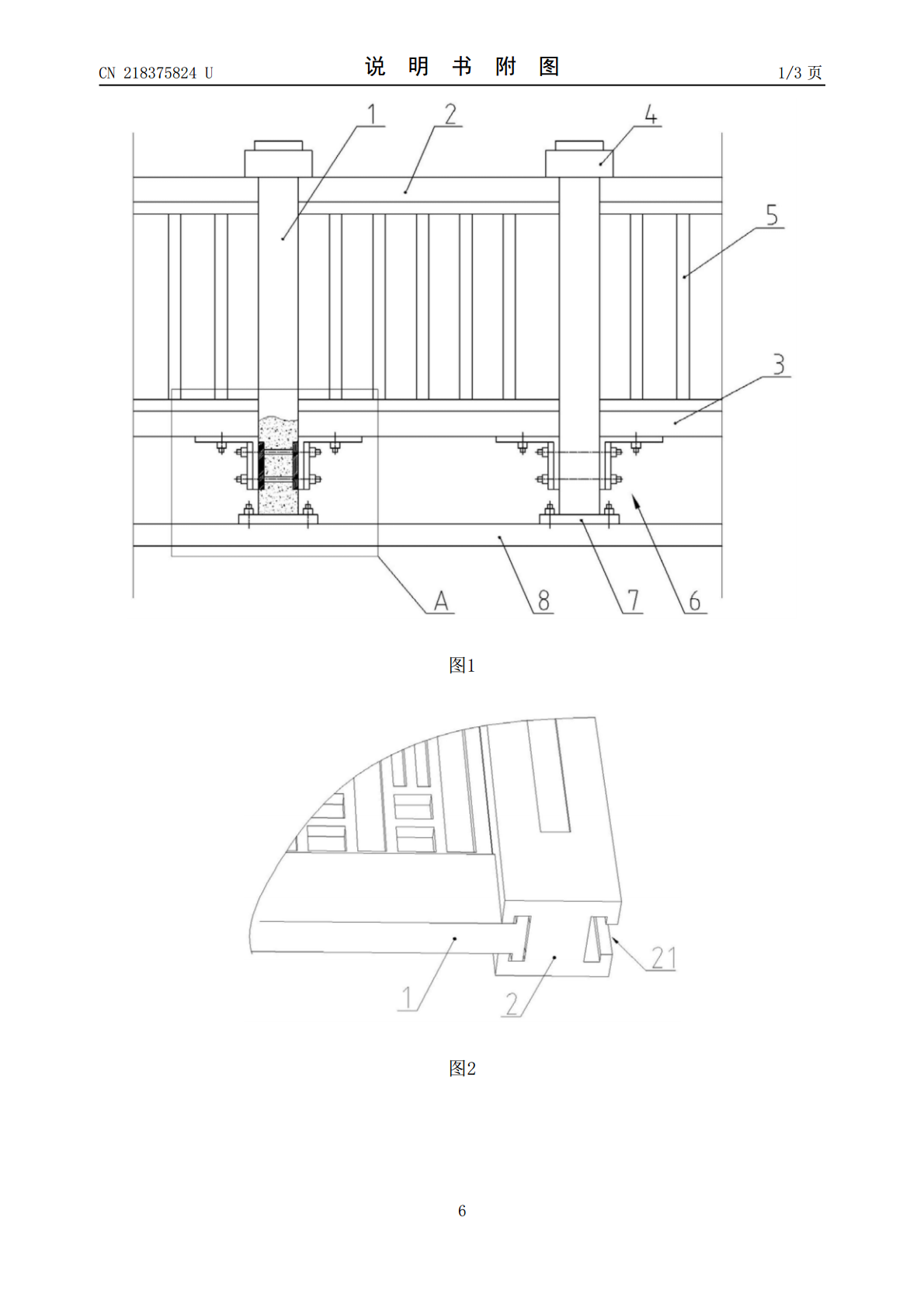

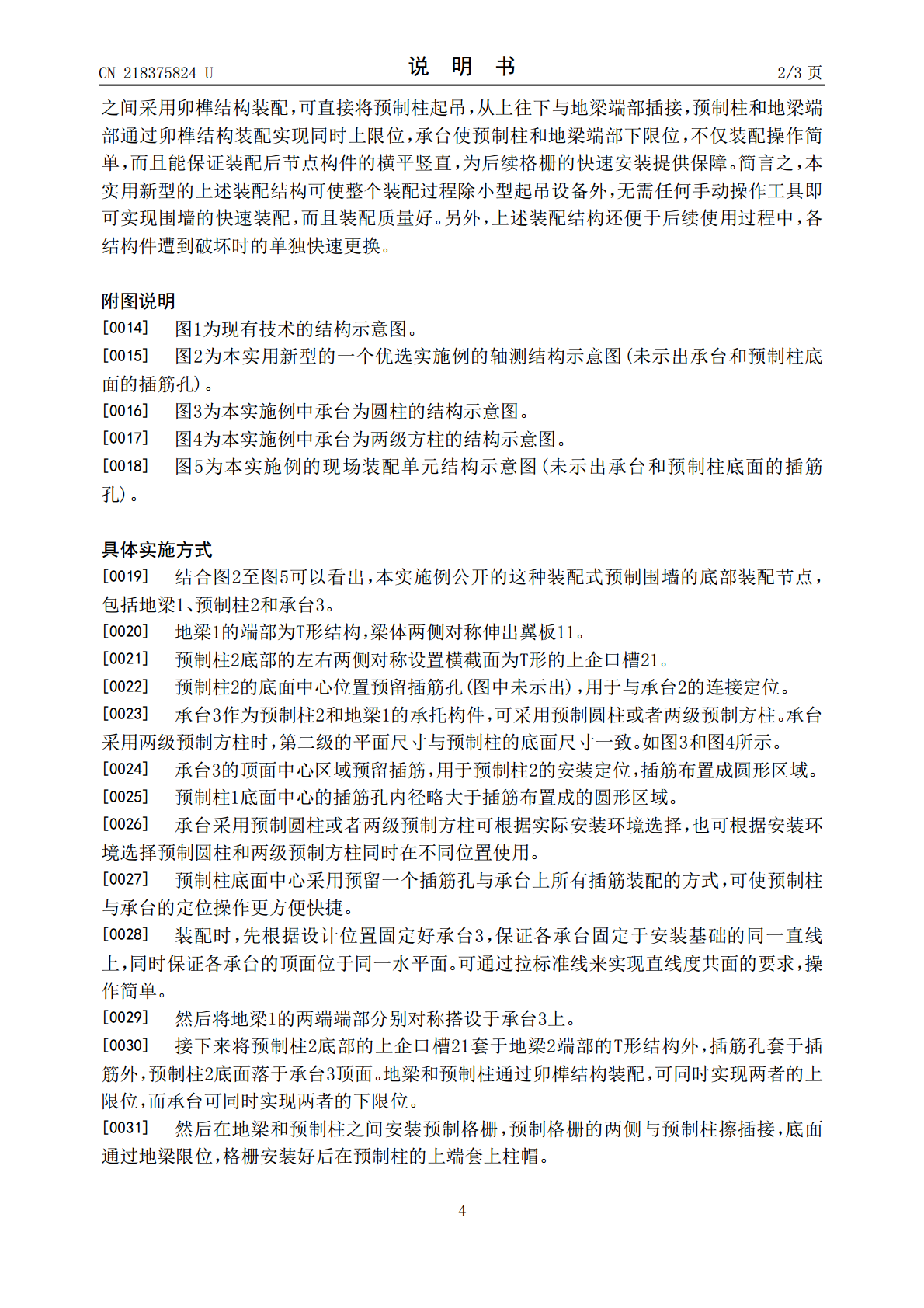

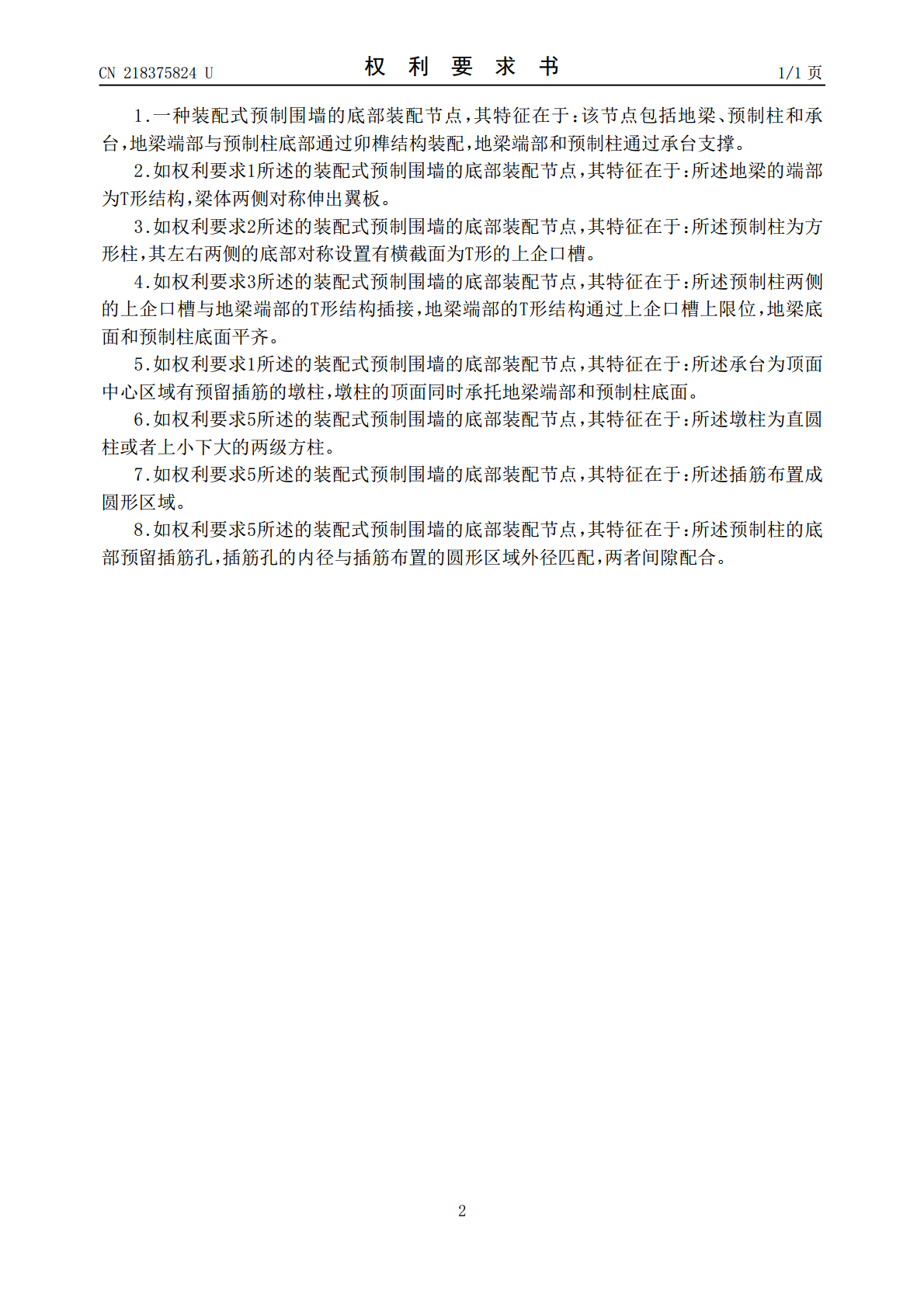

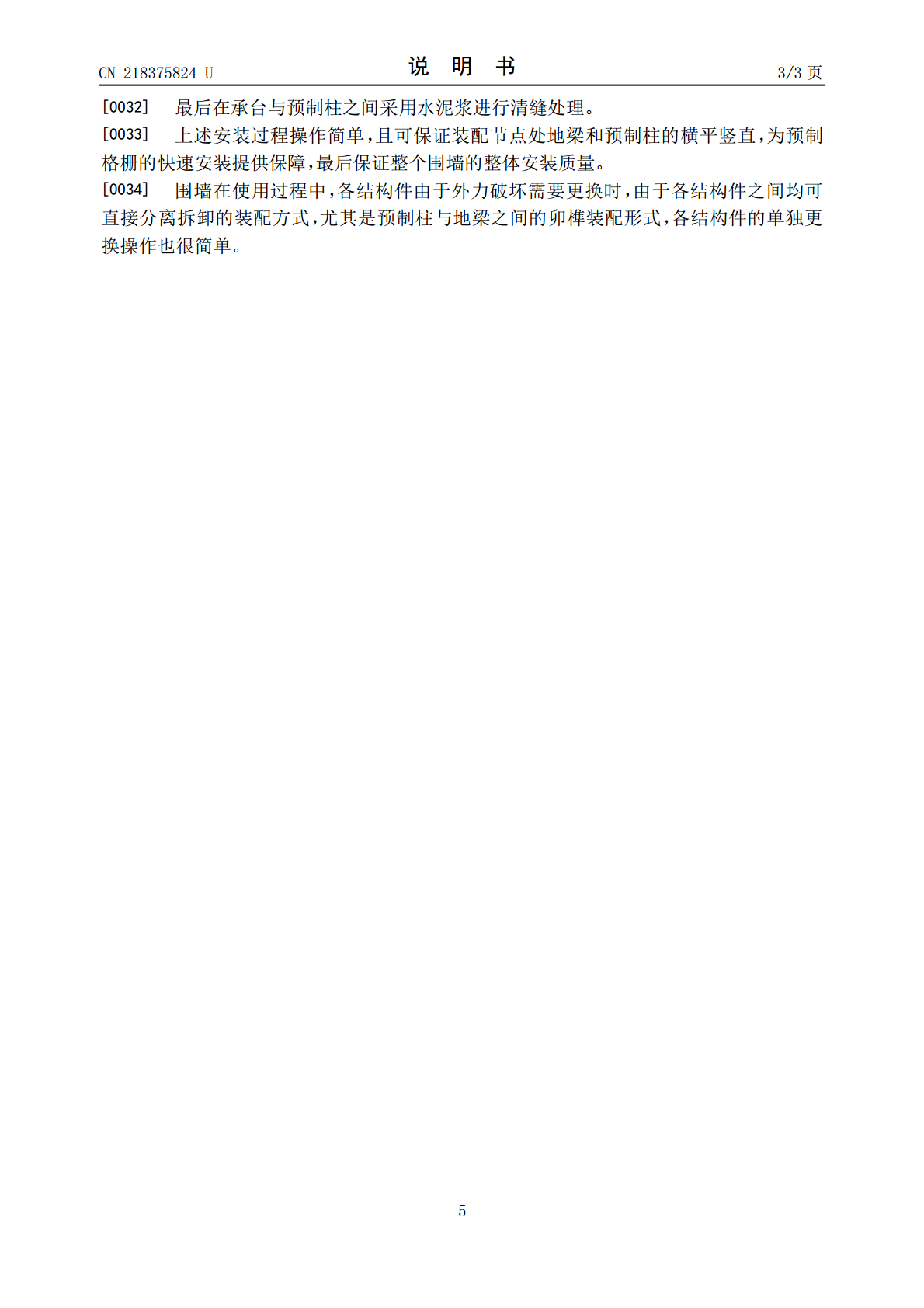

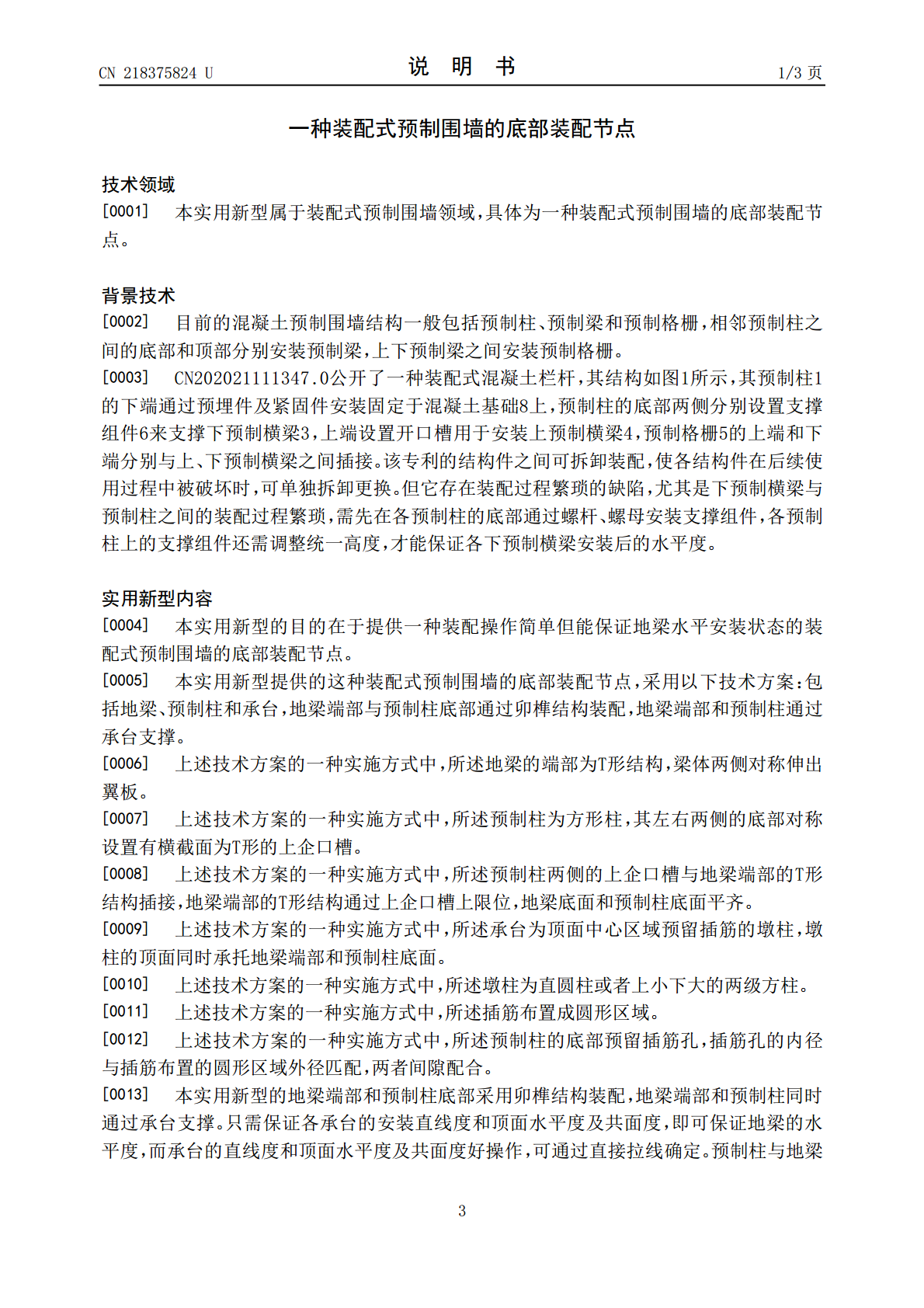

本实用新型公开了一种装配式预制围墙的底部装配节点,包括地梁、预制柱和承台,地梁端部与预制柱底部通过卯榫结构装配,地梁端部和预制柱通过承台支撑。只需保证各承台的安装直线度和顶面水平度及共面度,即可保证地梁的水平度,承台的直线度和顶面水平度及共面度可通过直接拉线确定。预制柱与地梁之间采用卯榫结构装配,可直接将预制柱起吊,从上往下与地梁端部插接,实现同时上限位,承台使预制柱和地梁端部下限位,不仅装配操作简单,而且能保证装配后节点构件的横平竖直,为后续格栅的快速安装提供保障。简言之,本装配节点可使整个装配过程除小型起吊设备外,无需任何手动操作工具即可实现围墙的快速装配,而且装配质量好。
