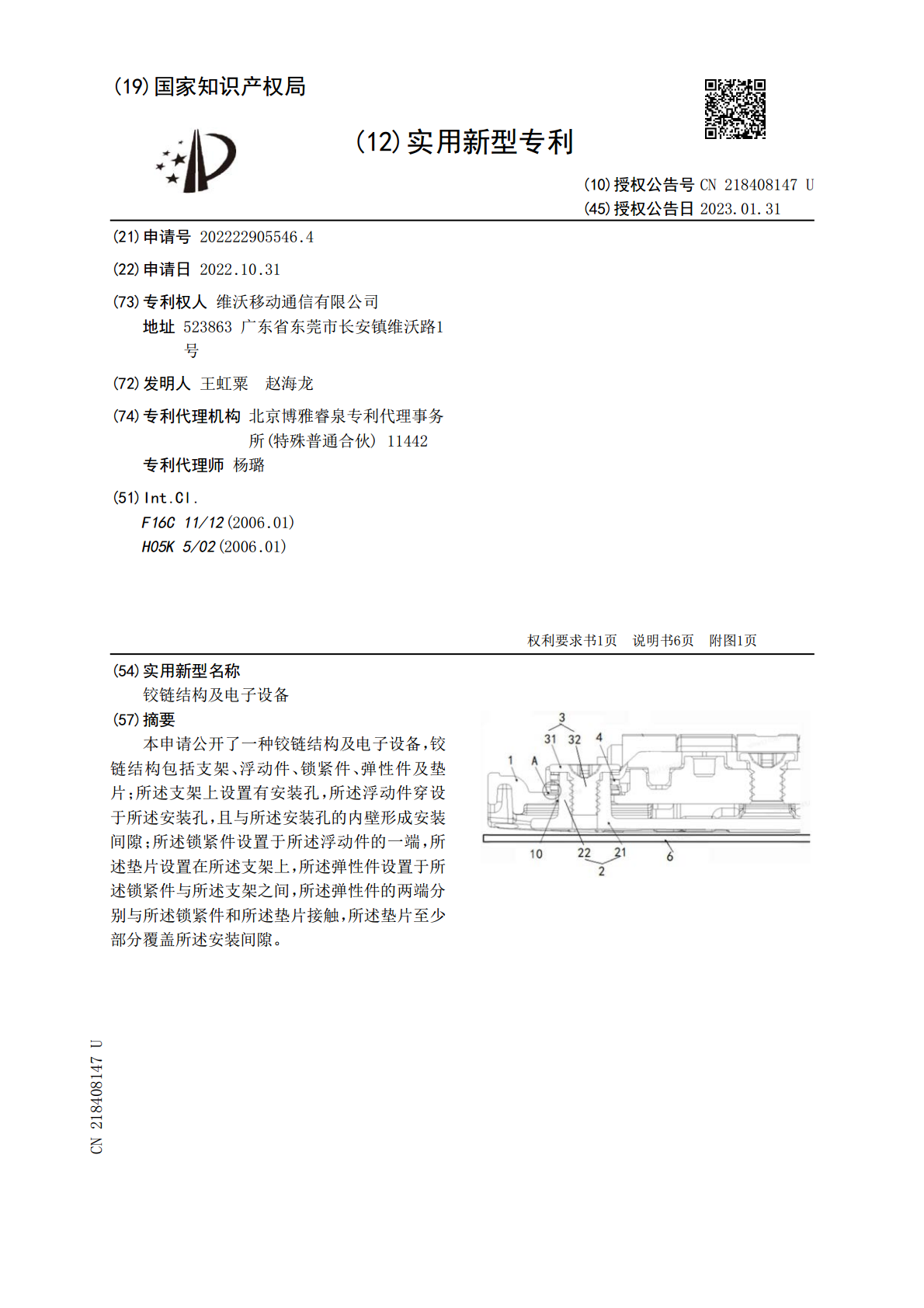

铰链结构及电子设备.pdf
本申请公开了一种铰链结构及电子设备,铰链结构包括支架、浮动件、锁紧件、弹性件及垫片;所述支架上设置有安装孔,所述浮动件穿设于所述安装孔,且与所述安装孔的内壁形成安装间隙;所述锁紧件设置于所述浮动件的一端,所述垫片设置在所述支架上,所述弹性件设置于所述锁紧件与所述支架之间,所述弹性件的两端分别与所述锁紧件和所述垫片接触,所述垫片至少部分覆盖所述安装间隙。
2023-04-20
10
348KB
臂结构、包括臂结构的铰链结构以及包括铰链结构的电子设备.pdf
提供了一种电子设备的臂结构。该臂结构包括:臂体;第一凸轮,该第一凸轮被设置在臂体的一侧上并且包括第一孔,提供电子设备的折叠操作的旋转轴的至少一部分被插入到该第一孔中,峰部和谷部围绕第一孔形成;第二凸轮,该第二凸轮在与臂体的所述一侧相同的轴线上并排布置,与第一凸轮间隔开,并且包括第二孔,旋转轴的至少一部分被插入到该第二孔中,峰部和谷部围绕第二孔形成;以及连接部,该连接部被设置在臂体的另一侧上并且与提供电子设备的旋转的旋转部紧固。
2023-04-20
10
2.5MB
电子设备中的具有铰链外壳的天线结构.pdf
电子设备可以包括射频收发器电路和天线结构。天线结构可以包括天线谐振元件、寄生天线谐振元件和天线地结构。天线结构可以包括缠绕拉长的塑料载体的金属迹线。塑料载体可以具有利用突出通过金属支架中的孔的焊料而耦合到金属支架的金属迹线。印制电路板可以安装在金属支架与金属外罩之间。金属外罩可以具有夹在金属支架上的插脚之间的突出脊部。覆盖物可以覆盖拉长的塑料载体上的金属迹线。天线结构可以安装在耦合上、下外罩结构的铰链结构之间。天线结构可以被配置成在上、下外罩结构打开和闭合时以相当的性能进行操作。
2023-06-07
10
3.1MB
电子设备用铰链及电子设备.pdf
提供一种电子设备用铰链及电子设备，其能够使电子设备的显示部平坦。针对本发明的电子设备用铰链，所述电子设备具有至少第一显示部及第二显示部和至少第一框体部及第二框体部，所述铰链具备：第一弹性体片，所述第一弹性体片将所述第一显示部与所述第二显示部连接；第二弹性体片，所述第二弹性体片将所述第一框体部与所述第二框体部连接；以及印刷基板，所述印刷基板设置于所述第一弹性体片与所述第二弹性体片之间。
2023-12-04
10
1.5MB
铰链机构及电子设备.pdf
本申请公开一种铰链机构及电子设备,所公开的铰链机构包括基座、转动支架、第一磁性件和磁吸件,其中:所述基座的至少一侧转动地设有所述转动支架,所述转动支架与所述基座中,一者设有所述第一磁性件,另一者设有所述磁吸件,设于所述基座的至少一侧的所述转动支架相对于所述基座转动;所述第一磁性件与所述磁吸件之间的相对位置,可随所述转动支架与所述基座之间的相对转动而变化;在所述第一磁性件与所述磁吸件靠近的过程中,所述转动支架相对于所述基座停止转动。
2023-04-19
10
978KB
