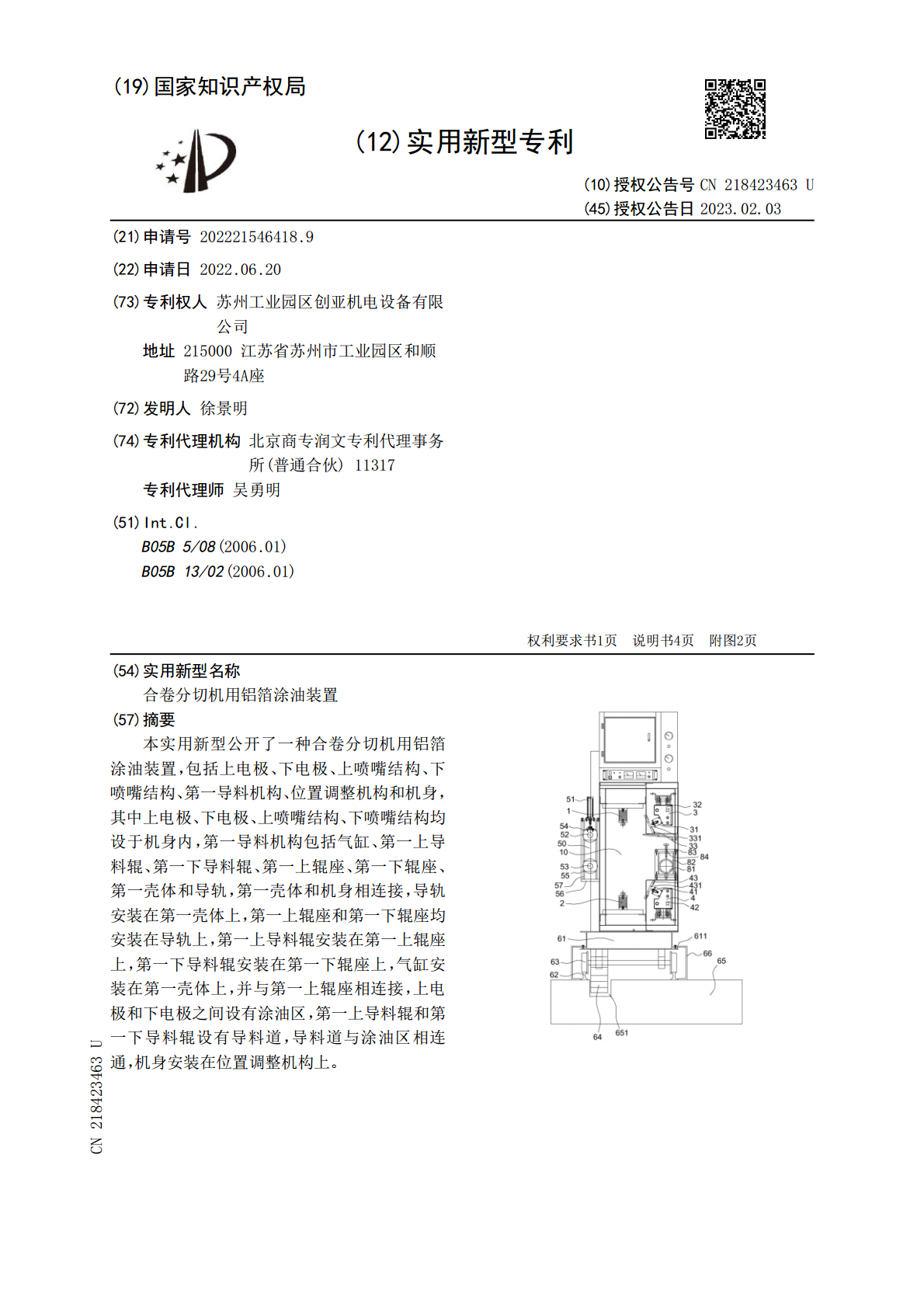

本实用新型公开了一种合卷分切机用铝箔涂油装置,包括上电极、下电极、上喷嘴结构、下喷嘴结构、第一导料机构、位置调整机构和机身,其中上电极、下电极、上喷嘴结构、下喷嘴结构均设于机身内,第一导料机构包括气缸、第一上导料辊、第一下导料辊、第一上辊座、第一下辊座、第一壳体和导轨,第一壳体和机身相连接,导轨安装在第一壳体上,第一上辊座和第一下辊座均安装在导轨上,第一上导料辊安装在第一上辊座上,第一下导料辊安装在第一下辊座上,气缸安装在第一壳体上,并与第一上辊座相连接,上电极和下电极之间设有涂油区,第一上导料辊和第一下导料辊设有导料道,导料道与涂油区相连通,机身安装在位置调整机构上。
