一种治具压扣的装置.pdf

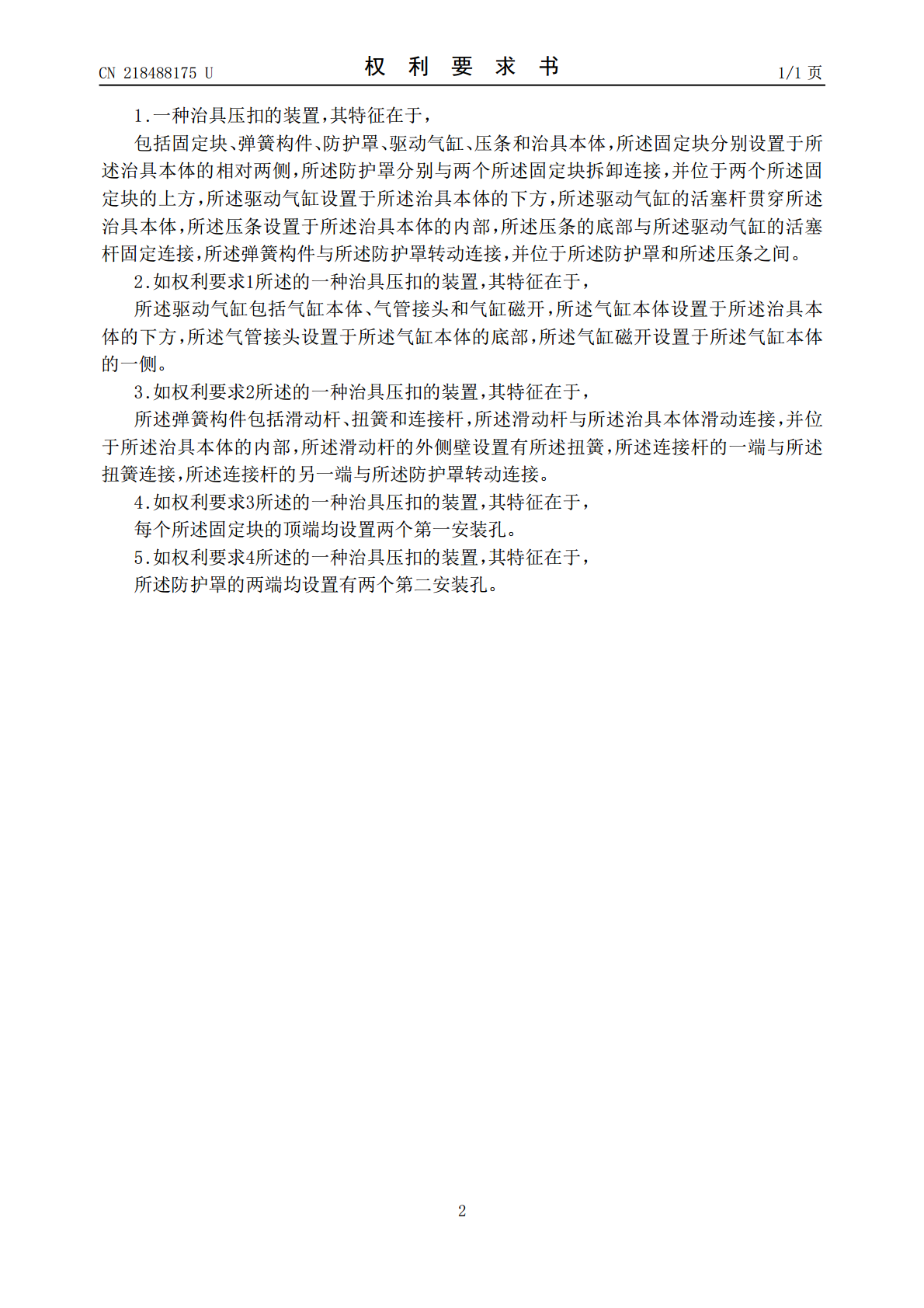

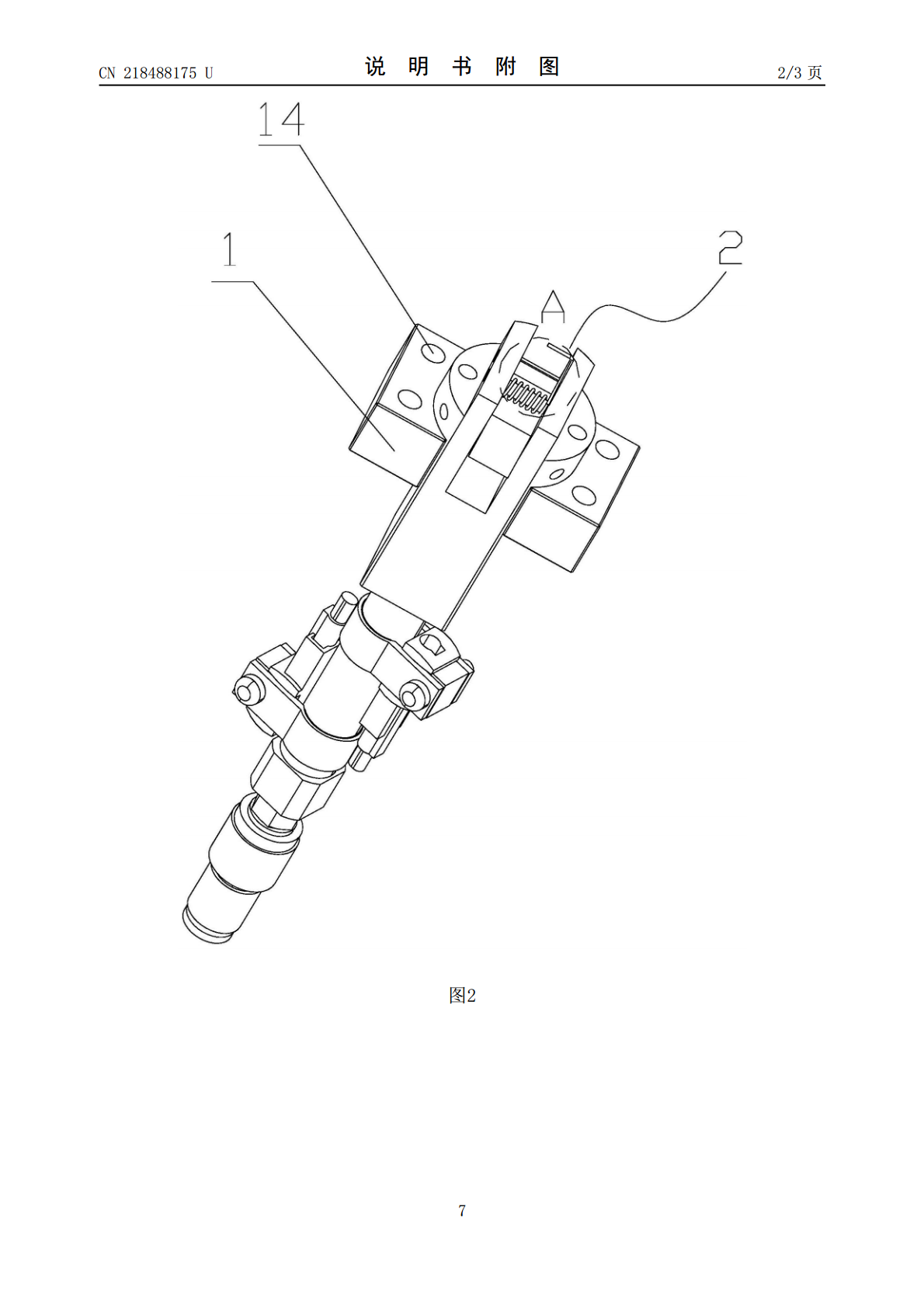

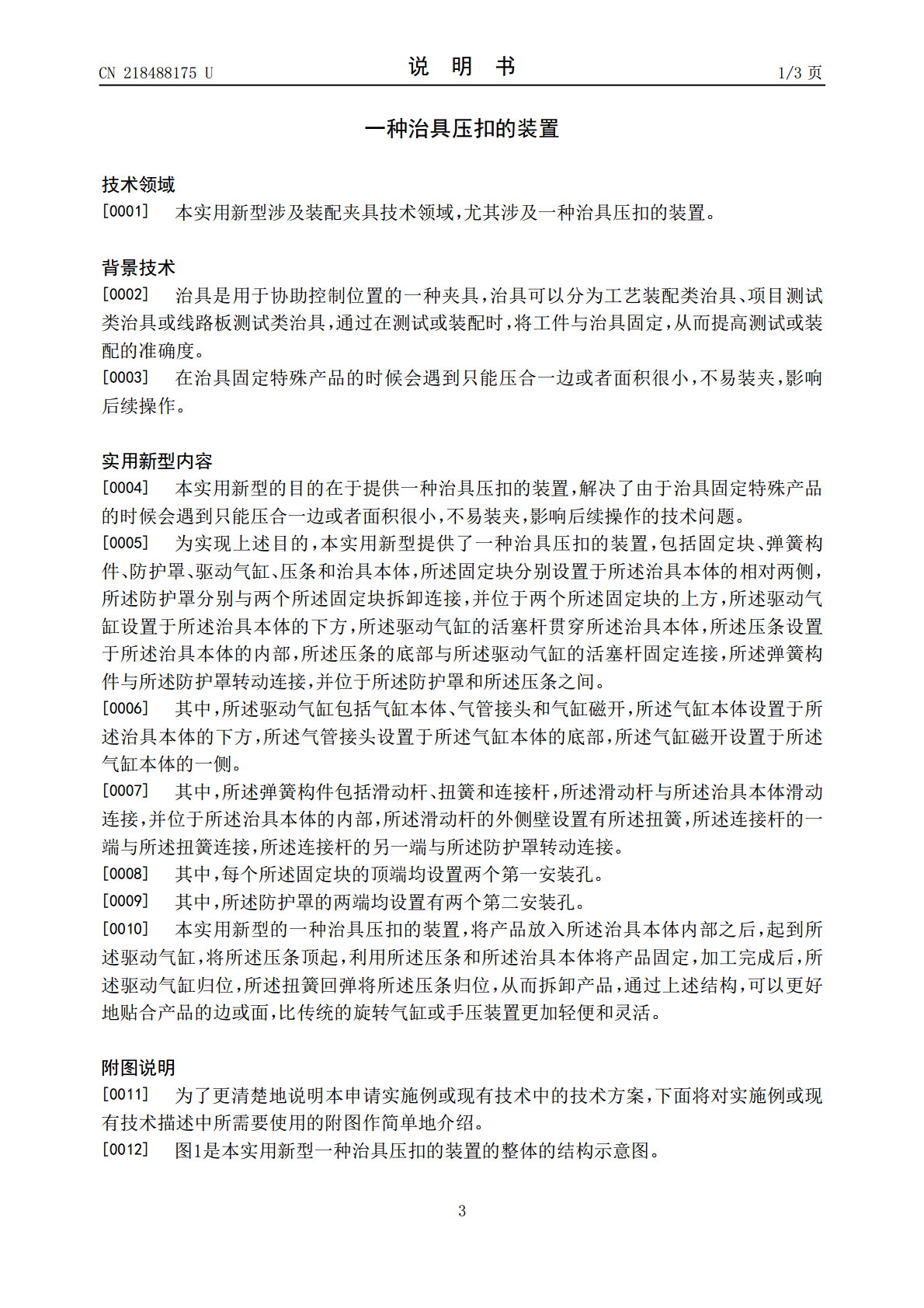

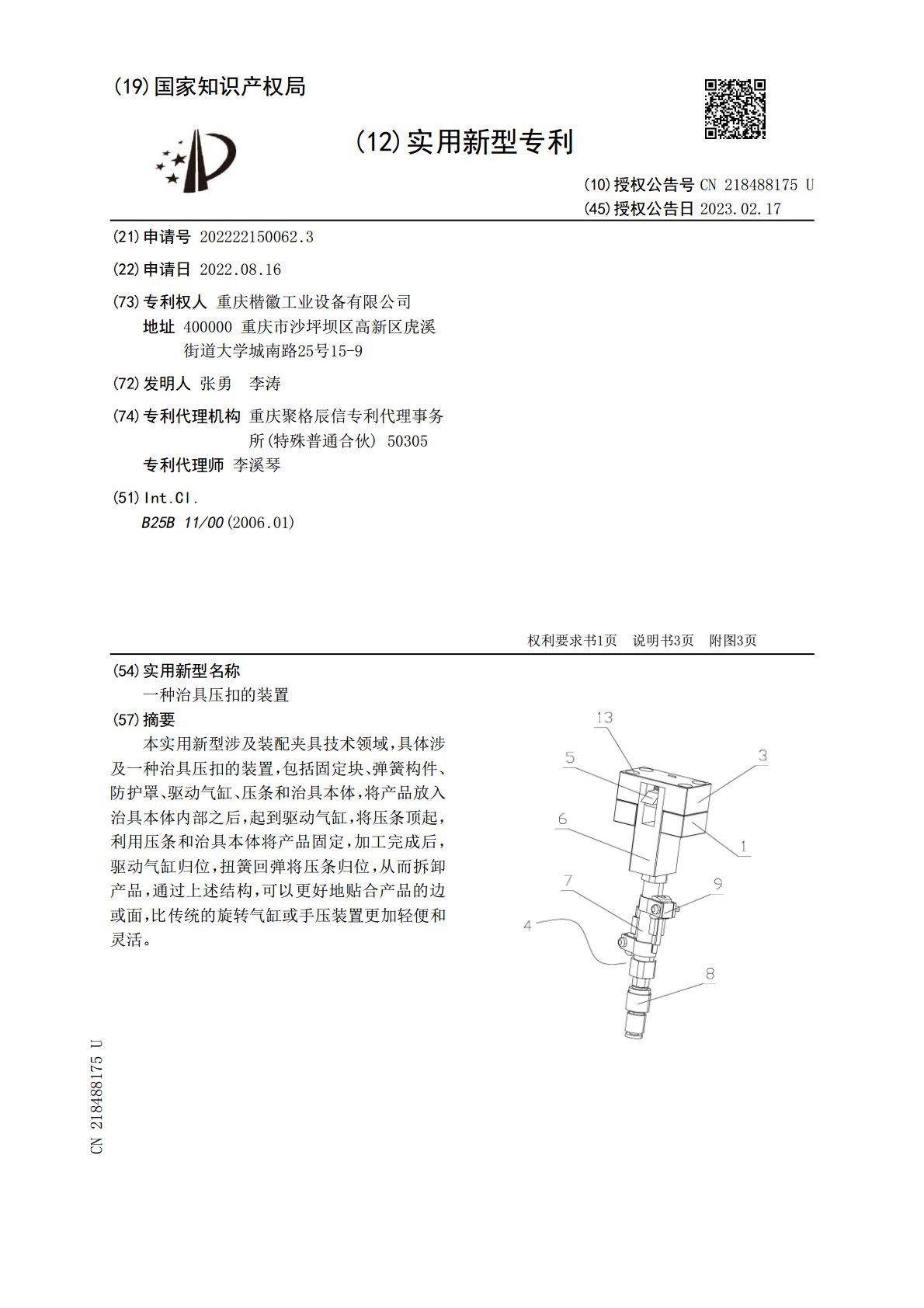

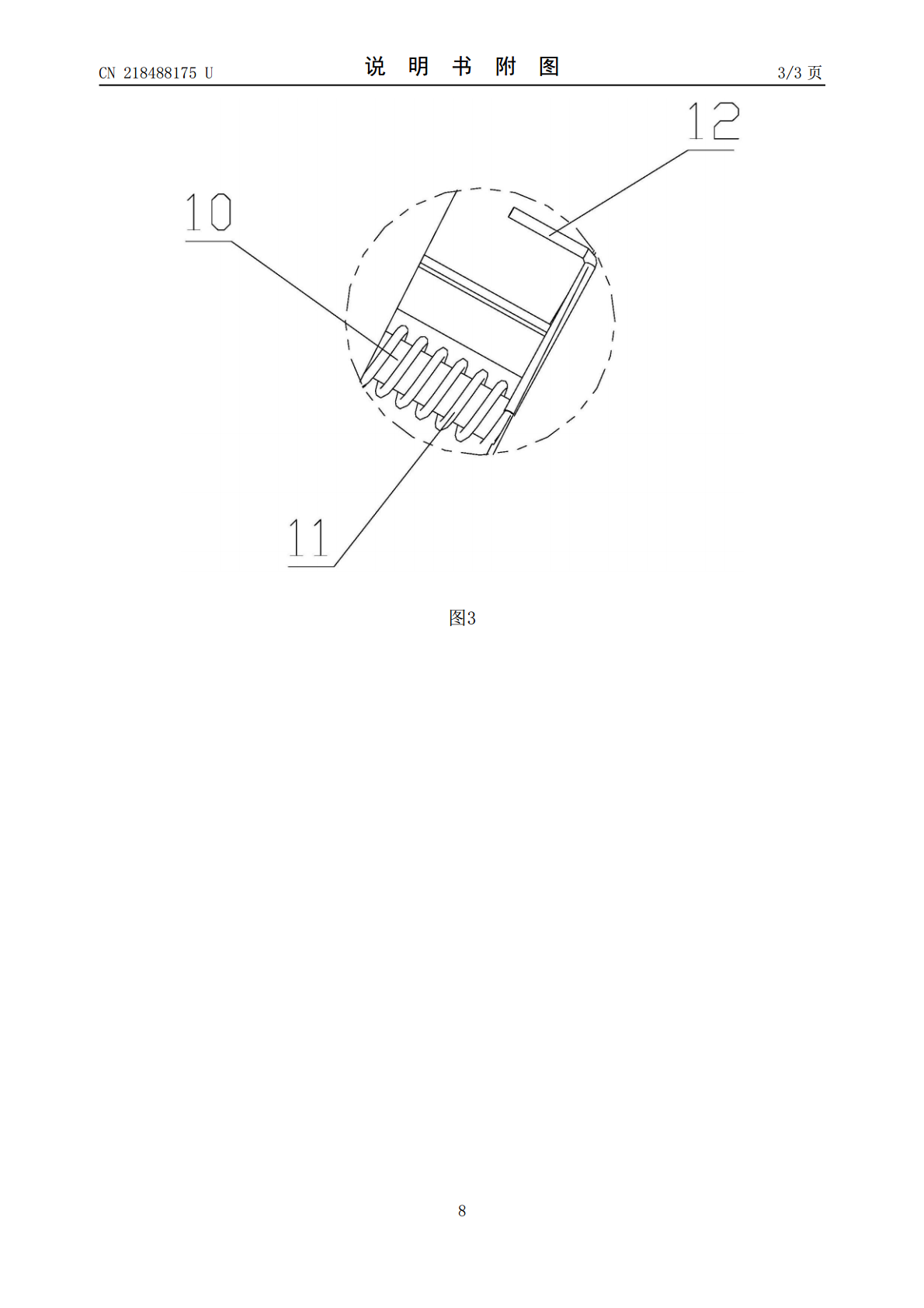

本实用新型涉及装配夹具技术领域,具体涉及一种治具压扣的装置,包括固定块、弹簧构件、防护罩、驱动气缸、压条和治具本体,将产品放入治具本体内部之后,起到驱动气缸,将压条顶起,利用压条和治具本体将产品固定,加工完成后,驱动气缸归位,扭簧回弹将压条归位,从而拆卸产品,通过上述结构,可以更好地贴合产品的边或面,比传统的旋转气缸或手压装置更加轻便和灵活。
