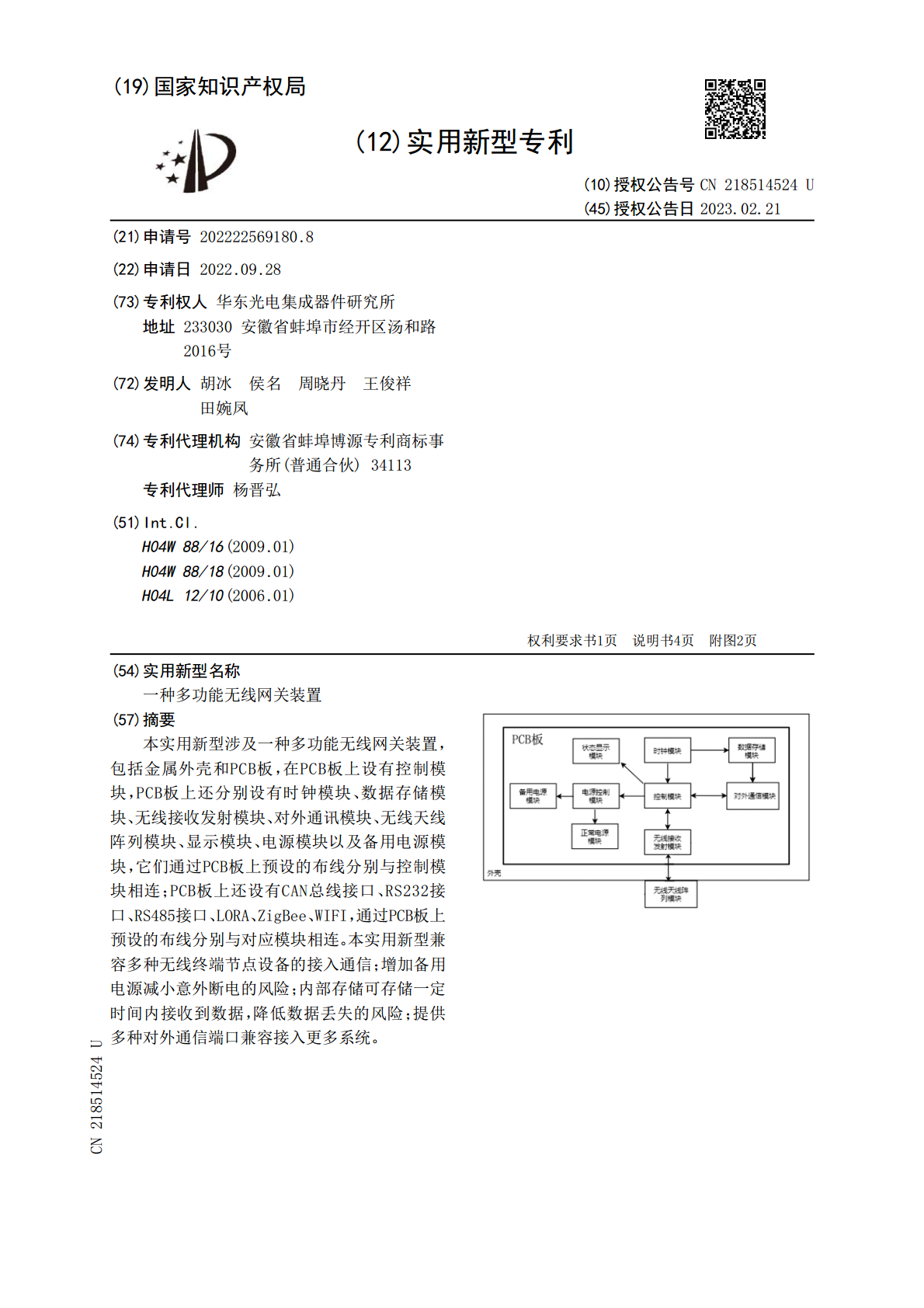

本实用新型涉及一种多功能无线网关装置,包括金属外壳和PCB板,在PCB板上设有控制模块,PCB板上还分别设有时钟模块、数据存储模块、无线接收发射模块、对外通讯模块、无线天线阵列模块、显示模块、电源模块以及备用电源模块,它们通过PCB板上预设的布线分别与控制模块相连;PCB板上还设有CAN总线接口、RS232接口、RS485接口、LORA、ZigBee、WIFI,通过PCB板上预设的布线分别与对应模块相连。本实用新型兼容多种无线终端节点设备的接入通信;增加备用电源减小意外断电的风险;内部存储可存储一定时间内接收到数据,降低数据丢失的风险;提供多种对外通信端口兼容接入更多系统。
