成像透镜组件、相机模块和成像设备.pdf

预览
1/10
2/10
3/10
4/10
5/10
6/10
7/10
8/10
9/10
10/10

亲，该文档总共39页，到这已经超出免费预览范围，如果喜欢就直接下载吧～

下载提示 文本预览

如果您无法下载资料，请参考说明：

1、部分资料下载需要金币，请确保您的账户上有足够的金币

2、已购买过的文档，再次下载不重复扣费

3、资料包下载后请先用软件解压，在使用对应软件打开

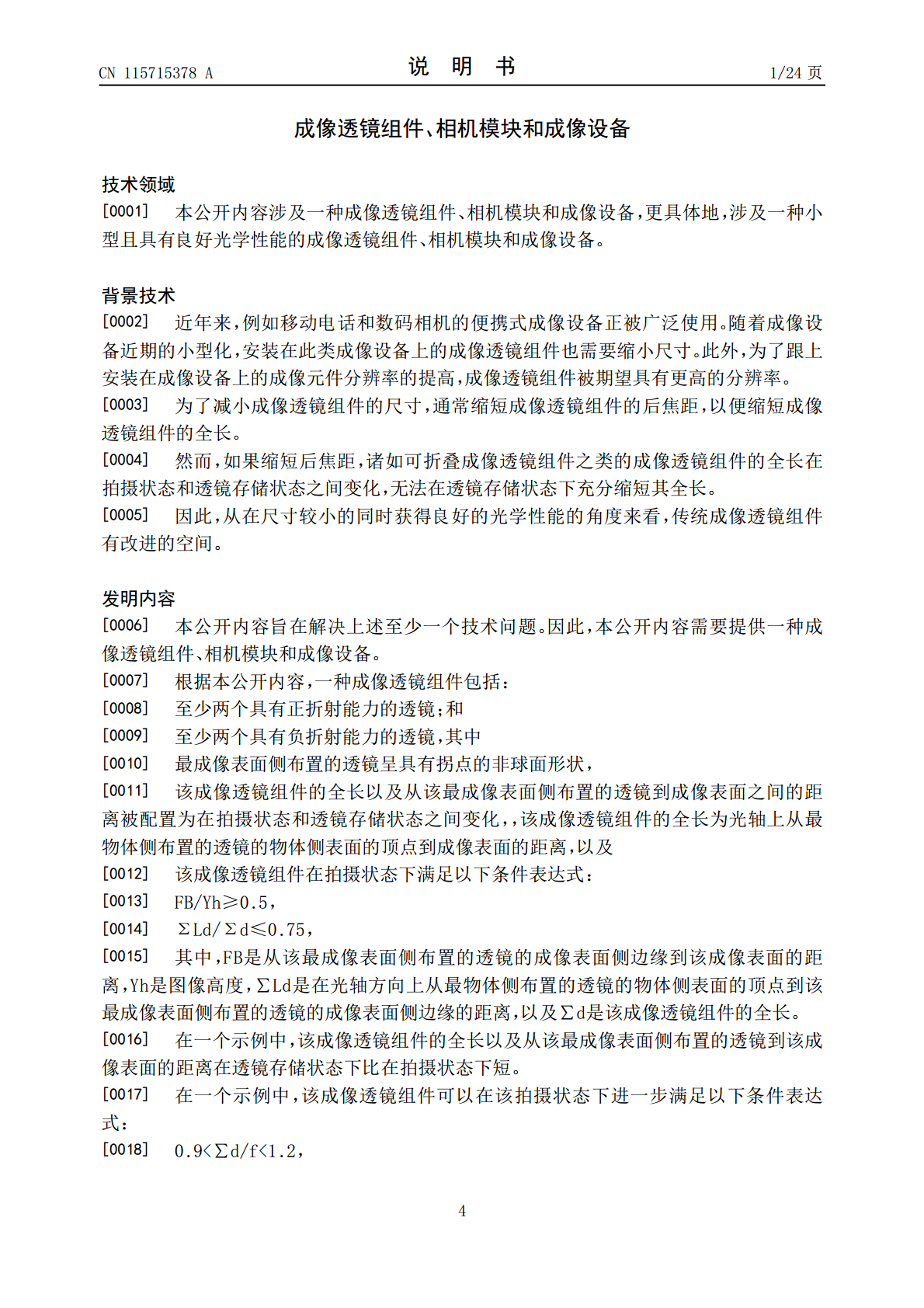

成像透镜组件(21)包括至少两个具有正折射能力的透镜和至少两个具有负折射能力的透镜,其中最成像表面侧布置的透镜呈具有拐点的非球面形状,全长和从最成像表面侧布置的透镜到成像表面的距离在拍摄状态和透镜存储状态之间变化,透镜满足FB/Yh≥0.5,∑Ld/∑d≤0.75,其中FB是从最成像表面侧布置的透镜的成像表面侧边缘到成像表面的距离,Yh是图像高度,∑Ld是从最物体侧布置的透镜的物体侧表面的顶点到最成像表面侧布置的透镜的成像表面侧边缘的距离,以及∑d是全长。
