2018年山东邹城市一中高三地理一轮复习--河水补给专题(地下水与河流水的相互补给关系)(共45张PPT).ppt

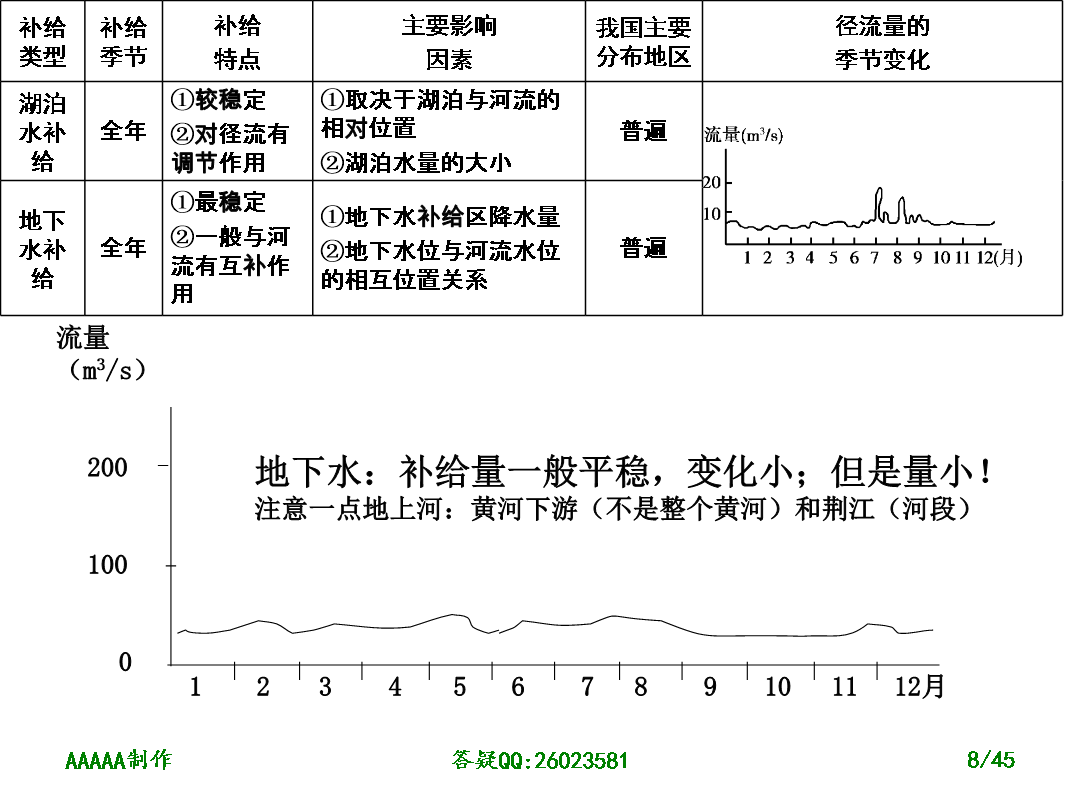

AAAAA制作AAAAA制作AAAAA制作AAAAA制作AAAAA制作AAAAA制作AAAAA制作AAAAA制作AAAAA制作AAAAA制作补给类型湖泊水补给地下水：潜水与承压水地下水与河流水的相互补给关系地下水的分类AAAAA制作潜水水位等值线的判读(1)概念：潜水等水位线即潜水水位等值线，根据潜水面上各自的水位标高绘制，一般绘在等高线地形图上。(2)河流流向判读潜水水位往往随地形而有起伏(呈正相关)，可根据图中等值线数据递变(递增或递减)顺序判断出地势高低，河流都是由高处向低处流，可知河流流向。(3)潜水的流向：垂直于等潜水水位线由高处往低处流。如图：水井中水面离地面高度计算公式为：H＝H海拔－H潜水位HA＝65－50＝15米HB＝55－46＝9米潜水等水位线图就是潜水面等高线图。它是根据潜水面上各点的水位标高绘制成的；一般绘在等高线地形图上。绘制的方法与绘制地形等高线的方法类似。读图潜水等水位线图，完成：图中四口井中，水面离井口最近的是（）A．①B．②C．③D．④方法一：在下面的左图中作与河流垂直的辅助线和潜水等水位线相交于①②③④⑤点，可看出这五点数值的大小：①<②，②＝③，③<④，④＝⑤，由此可判断图中等值线弯曲处的潜水水位比两侧低，因此是潜水补给河水。同理可判断下面的右图中等值线弯曲处是河水补给潜水，因而潜水水位较高。虚线表示等潜水位线，等潜水位距为8m；实线表示等高线，等高距为10m。图中河流的流向和河水与潜水的补给关系是（）A．向西流河水补给潜水B．向西流潜水补给河水C．向东流潜水补给河水D．向东流河水补给潜水方法二：分别画出两图中河流两侧潜水的运动方向潜水与河流水、湖泊水的互补关系：(1)如果要在①②③④处中的一处修排水沟，其位置选择合理的是(填数码)，①处地下潜水的流动方向是。(2)钻孔井甲的潜水埋藏深度约米，判断理由是：______________。(3)在①②③④处地下潜水流速最快的是(填数码)，试说明判断理由：_____________。(4)在①②③④处中，(填数码)处不能望见其余三处中的任何一处，其理由是：________________________。右图中实线代表地形等高线，虚线代表潜水等水位线(单位：米)。读图分析回答(1)～(2)题。(1)有关图中河流的叙述正确的是()①图中河流流向为a到b②图中河流流向为b到a③此图表明该处潜水补给河水④此图表明该处河水补给潜水A．①③B．②③C．①④D．②④(2)有关图中潜水流向和潜水埋藏深度的叙述，正确的是()①潜水流向为A→B②潜水流向为B→A③E处潜水埋藏深度为5米④F处潜水埋藏深度为85米A．②③B．②④C．①③D．①④(2012天津卷文综1)读城市水循环示意图，回答下题。1.在城镇建设中，提倡用透水材料铺设“可呼吸地面”代替不透水的硬质地面。采用“可呼吸地面”之后，图中四个环节的变化符合实际的是Aa增加B．b增加C．c减少D．d减少(2012上海卷地理（五）9、10、11)下图表示某河流水文测站春夏秋冬四季气温、降水量和径流分配状况。读图回答下列3小题。（2008·江苏卷）下图为“我国某河流中游水文观测站多年的月平均降水量、径流量、输沙量变化图”。读下图，回答(2012年全国卷)下图示意流域水系分布（a）和该流域内一次局地暴雨前后甲、乙两水文站观测到的河流流量变化曲线（b），读图(2011年安徽文综)下图为某河流局部水系及甲地月平均径流量曲线和降水量柱状图。完成下题。(2010年全国文综Ⅱ)下图示意某河流入海径流量和输沙量的逐年变化。读下图，完成7～8题。(2011年北京卷)读下图,回答问题。(2011·江苏高考)下图为同一降水过程形成的自然状态的洪水过程线、自然状态的地下径流过程线、城市化后的洪水过程线和修建水库后的洪水过程线示意图。读图回答(1)～(2)题。(双选)（2005年广东高考）下图所示为某河流的年径流量变化曲线图，读图回答问题：（1）该河流位于（C）A．亚热带季风区B．亚热带大陆西岸C．温带季风区D．高寒地带（2）能正确反映该河流水文特征的是（C）A．由雨水和地下水补给B．有一个汛期C．冬季断流D．年径流量大(2009年海南卷)下图表示我国某水库年内逐月入库水量(a)、月均水位(水面海拔)(b)。读图,完成(1)~(3)题。第(2)题,本题主要考查水库的功能,以及考生读图判读分析问题的能力。难度中等。据题图和上题分析,4月与5月相比,入库水量有所增加,而水库水位却大幅下降,由此可判断这种情况的出现并非是由自然因素影响所致,而是受人类活动的影响。6月以后入库水量将大幅增加,为了腾出防洪库容,减轻水位上升对中下游地区的不良影响,因此在5月开闸放水,导致水库水位大幅下降,故选项D正确。第(3)题,本题主要考查区域定位能力。难度中等。
