河北省巨鹿中学2016-2017学年高二上学期第二次月考物理试题（图片版）.doc

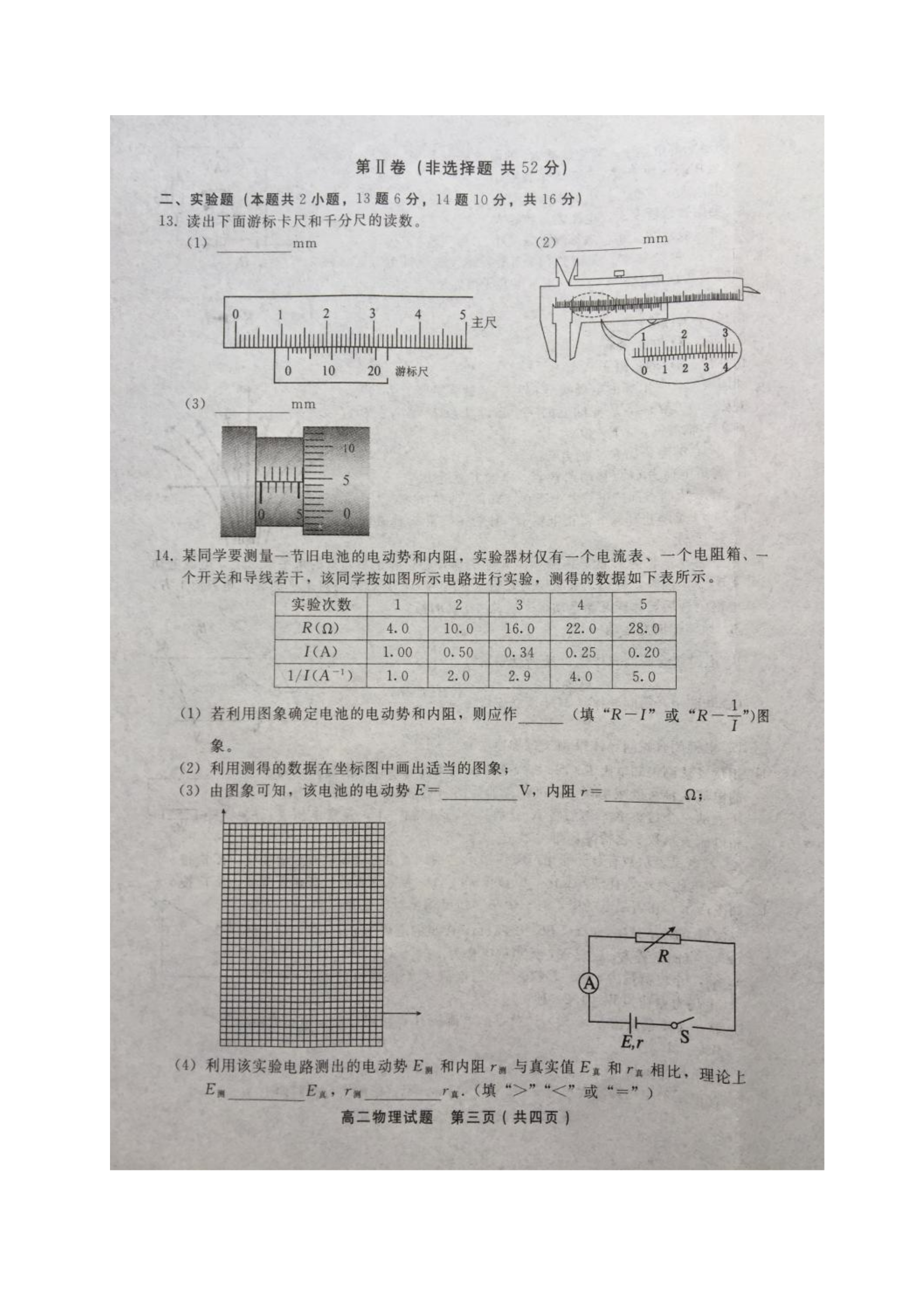

2016—2017学年第一学期第二次月考高二物理试题答案选择题1.B2.D3.D.4.C5.C6.B7.B8.BC9.AD10.BD11.BC12.BD二、实验题13.（1）、11.50（2）、11.40（3）、5.546（5.545-5.547都对）（每空2分，共6分）14.解析：(1)根据闭合电路欧姆定律有E＝IR＋Ir，得R＝eq\f(E,I)－r，由于R与eq\f(1,I)成线性关系，应作R－eq\f(1,I)图象．(2)根据数据描点作图，如图所示(3)由R＝E·eq\f(1,I)－r知，图象的纵轴截距为电源内阻的负值，则r＝2.0Ω，图象的斜率为电源的电动势，E＝6.0V.(4)由于电流表的分压，“IR”并不是电源的路端电压，若将电流表与电源等效为一个新电源，R＝E·eq\f(1,I)－(r＋rA)，因此，E测＝E真，r测＝r＋rA>r真．答案：(1)R－eq\f(1,I)（2分）(2)见解析（2分）(3)6.0(5.8～6.2)（2分）2.0(1.8～2.2)（2分）(4)＝（1分）>（1分）三、计算题15.解：从A到B，由动能定理得：mgh＋W电＝eq\f(1,2)mv23分又W电＝－qUAB1分（两式写一起4分）解得：UAB＝mgh/2q2分因为φB＝φC，所以小球从B到C电场力不做功，UAC＝－mgh/2q1分16.解：（1）P电=P热+P机P机=P电-P热=UI-I2R3分W=P机t=6.54×104J2分（2）P’=U2/R=121kw3分17.解析：在加速电压一定时，偏转电压U′越大，电子在极板间的偏距就越大.当偏转电压大到使电子刚好擦着极板的边缘飞出，此时的偏转电压，即为题目要求的最大电压.加速过程，由动能定理得3分进入偏转电场，电子在平行于板面的方向上做匀速运动1分在垂直于板面的方向做匀加速直线运动，加速度2分偏距1分能飞出的条件为y≤1分解得U′≤2分即要使电子能飞出，所加电压最大为.18.解：开关闭合后，电流方向从b到a，由左手定则可知，金属棒所受的安培力方向竖直向下。2分开关断开时，由胡克定律和力的平衡条件得3分开关闭合后，金属棒所受安培力的大小为F=IBL由胡克定律和力的平衡条件得3分由欧姆定律有E=IR1分代入题给数据的m=0.01kg2分（自己根据步骤酌情给分）
