试题-全国-2007_高二物理恒定电流测试题.rar

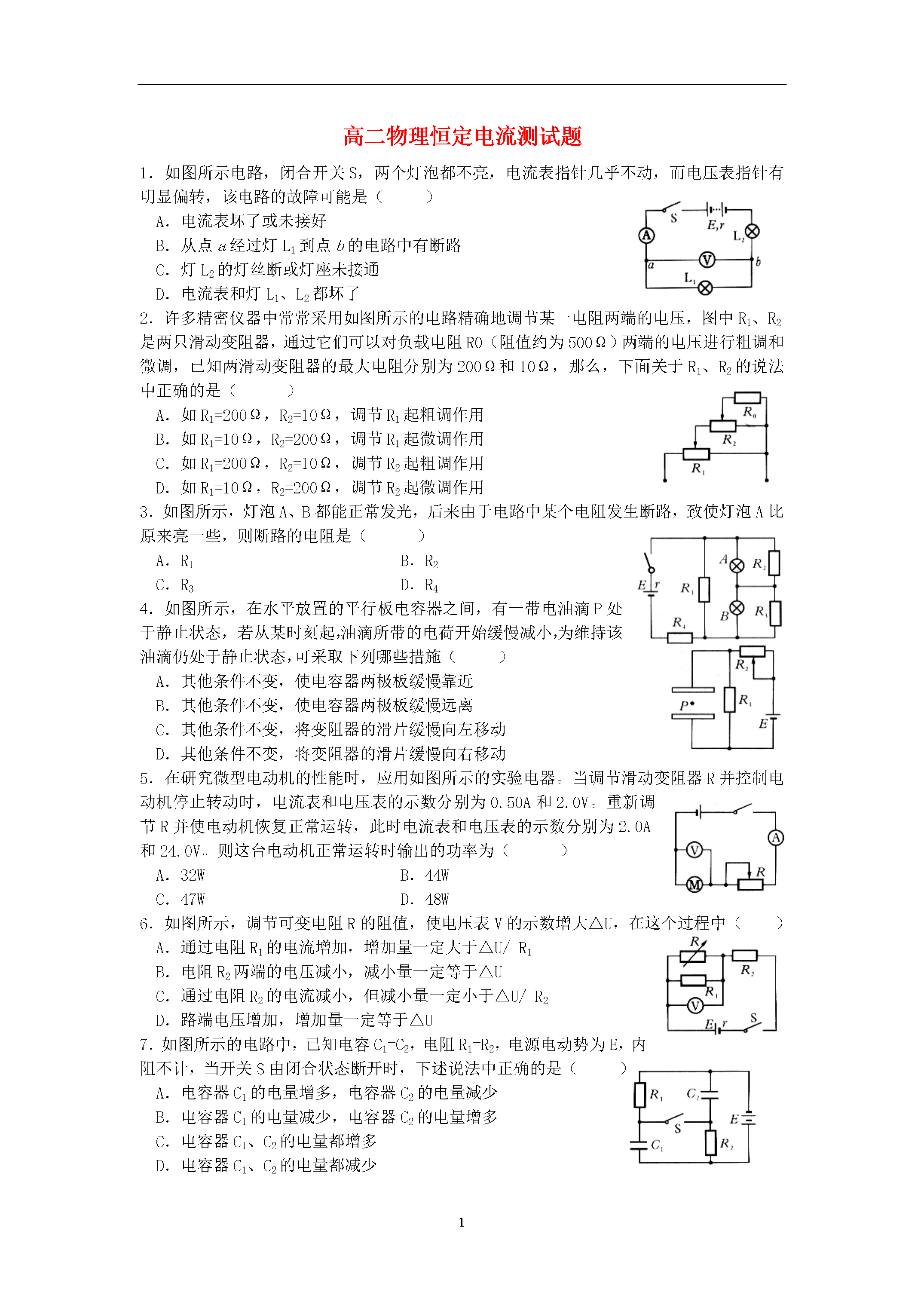

1高二物理恒定电流测试题1．如图所示电路，闭合开关S，两个灯泡都不亮，电流表指针几乎不动，而电压表指针有明显偏转，该电路的故障可能是（）A．电流表坏了或未接好B．从点a经过灯L1到点b的电路中有断路C．灯L2的灯丝断或灯座未接通D．电流表和灯L1、L2都坏了2．许多精密仪器中常常采用如图所示的电路精确地调节某一电阻两端的电压，图中R1、R2是两只滑动变阻器，通过它们可以对负载电阻R0（阻值约为500Ω）两端的电压进行粗调和微调，已知两滑动变阻器的最大电阻分别为200Ω和10Ω，那么，下面关于R1、R2的说法中正确的是（）A．如R1=200Ω，R2=10Ω，调节R1起粗调作用B．如R1=10Ω，R2=200Ω，调节R1起微调作用C．如R1=200Ω，R2=10Ω，调节R2起粗调作用D．如R1=10Ω，R2=200Ω，调节R2起微调作用3．如图所示，灯泡A、B都能正常发光，后来由于电路中某个电阻发生断路，致使灯泡A比原来亮一些，则断路的电阻是（）A．R1B．R2C．R3D．R44．如图所示，在水平放置的平行板电容器之间，有一带电油滴P处于静止状态，若从某时刻起，油滴所带的电荷开始缓慢减小，为维持该油滴仍处于静止状态，可采取下列哪些措施（）A．其他条件不变，使电容器两极板缓慢靠近B．其他条件不变，使电容器两极板缓慢远离C．其他条件不变，将变阻器的滑片缓慢向左移动D．其他条件不变，将变阻器的滑片缓慢向右移动5．在研究微型电动机的性能时，应用如图所示的实验电器。当调节滑动变阻器R并控制电动机停止转动时，电流表和电压表的示数分别为0.50A和2.0V。重新调节R并使电动机恢复正常运转，此时电流表和电压表的示数分别为2.0A和24.0V。则这台电动机正常运转时输出的功率为（）A．32WB．44WC．47WD．48W6．如图所示，调节可变电阻R的阻值，使电压表V的示数增大△U，在这个过程中（）A．通过电阻R1的电流增加，增加量一定大于△U/R1B．电阻R2两端的电压减小，减小量一定等于△UC．通过电阻R2的电流减小，但减小量一定小于△U/R2D．路端电压增加，增加量一定等于△U7．如图所示的电路中，已知电容C1=C2，电阻R1=R2，电源电动势为E，内阻不计，当开关S由闭合状态断开时，下述说法中正确的是（）A．电容器C1的电量增多，电容器C2的电量减少B．电容器C1的电量减少，电容器C2的电量增多C．电容器C1、C2的电量都增多D．电容器C1、C2的电量都减少8．某同学做电学实验，通过改变滑动变阻器电阻大小，观察到电压表和电流表的读数同时变大，则他所连接的电路可能是图中的（）9．如图所示是一火警报警器的部分电路示意图，其中R3为用半导体热敏材料制成的传感器，值班室的显示器为电路中电流表，a、b之间接报警器。当传感器R3所在处出现火情时，显示的电流I、报警器两端的电压U的变化情况是（）A．I变大，U变大B．I变大，U变小C．I变小，U变小D．I变小，U变大10．如图所示为大型电子地磅电路图，电源电动势为E，内阻不计。不称物体时，滑片P在A端，滑动变阻器接入电路的有效电阻最大，电流较小；称重物时，在压力作用下使滑片P下滑，滑动变阻器有效电阻变小，电流变大，这样把电流对应的重量值刻在刻度盘上，就可以读出被称物体的重量值。若滑动变阻器上A、B间距为L，最大阻值等于电阻R0，已知两只弹簧的总弹力与形变量成正比，比例系为k，所称重物的重量G与电流大小I的关系为（）A．B．C．D．11．如图所示，直线A为电源a的路端电压与电流的关系图象；直线B为电源b的路端电压与电流的关系图象；直线C为一个电阻R的两端电压与电流关系的图象，将这个电阻R分别接到a、b两电源上，那么R接到a电源上时，电源的输出功率（填“较大”、“较小”或“相等”），a电源的内阻b电源的内阻（填“大于”、“等于”、“小于”）。12．有一种角速度计可以测量航天器的转动角速度，其结构如图所示，角速度计固定在待测装置上，当装置绕竖直轴转动时，元件A在光滑杆上发生位移并输出电压信号，成为航天器制导系统的信息源。已知A的质量为m，弹簧的劲度系数为k，自然长度为l0，电源的电动势为E，当系统以角速度ω转动时，求v与ω的函数关系。[参考答案]http://www.DearEDU.com1B。2D3B4AC5A6C7C8C9C10A11较大大于解：当系统以角速度ω转动时，对元件A，弹簧弹力提供做圆周运动的向心力为，电压表的读数，解得U与ω的函数关系当x=l时，U=E，，上式成立的条件是
