实用新型-202221920885.3-一种双螺杆挤出组件及双螺杆挤出机.pdf

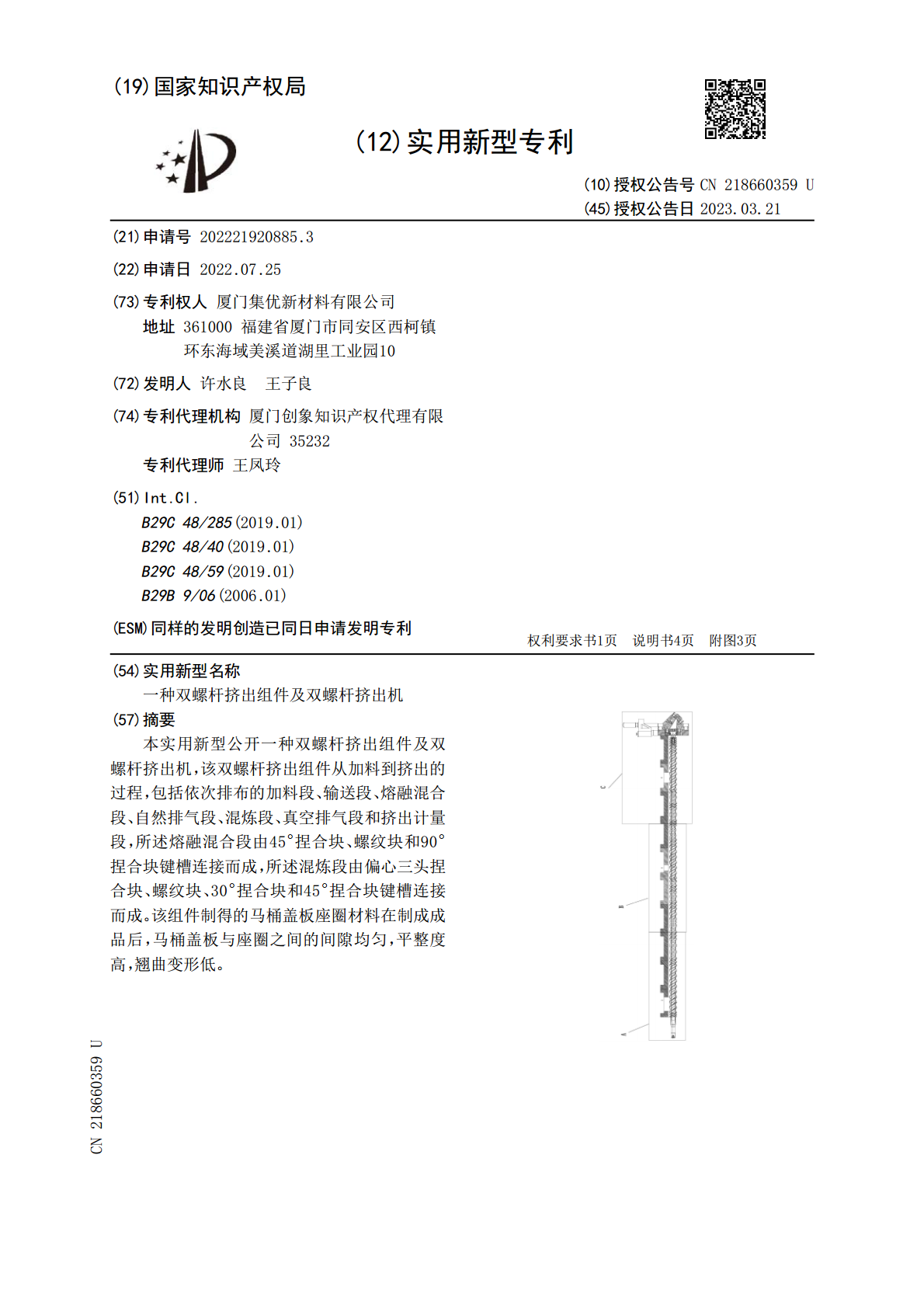

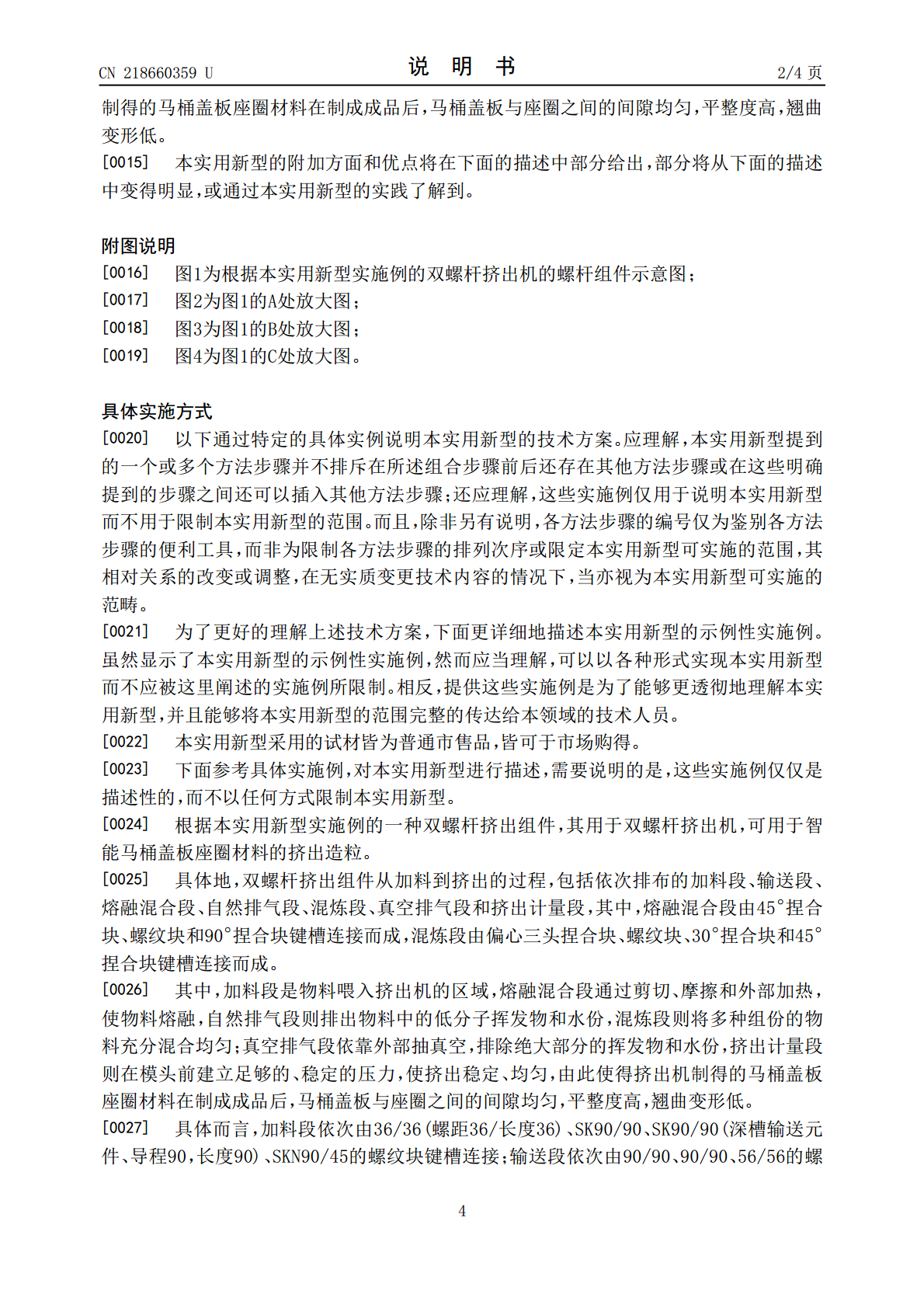

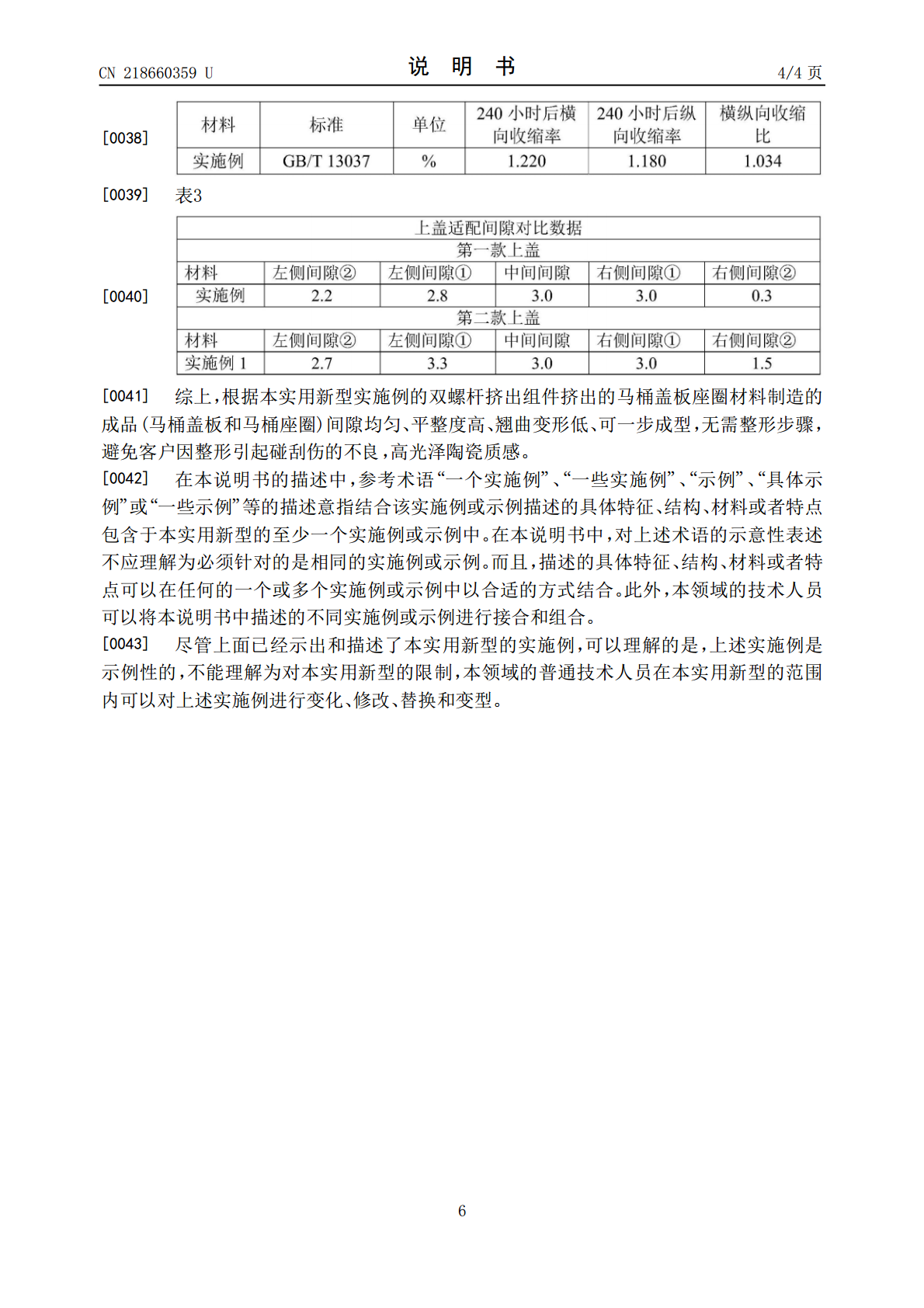

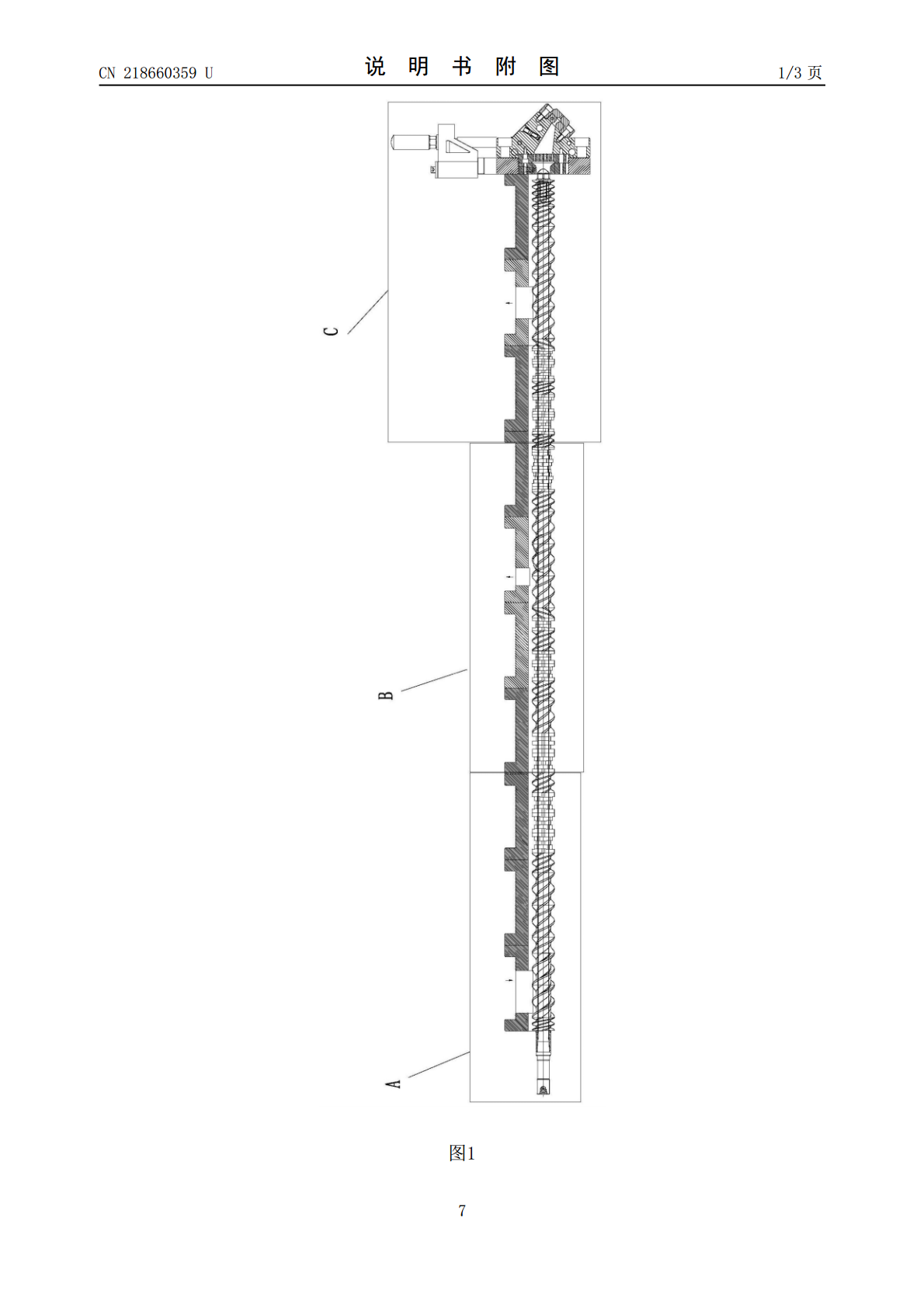

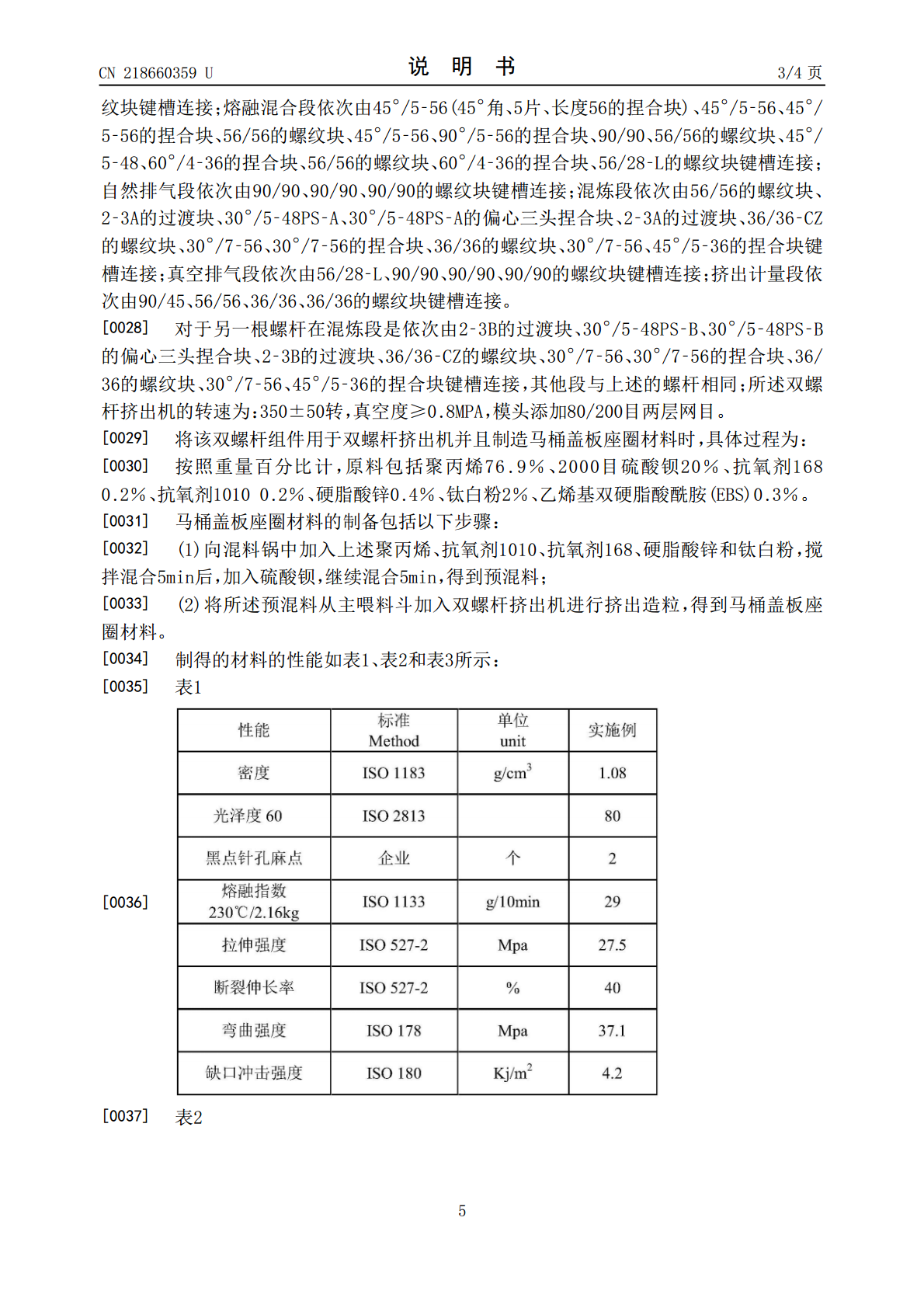

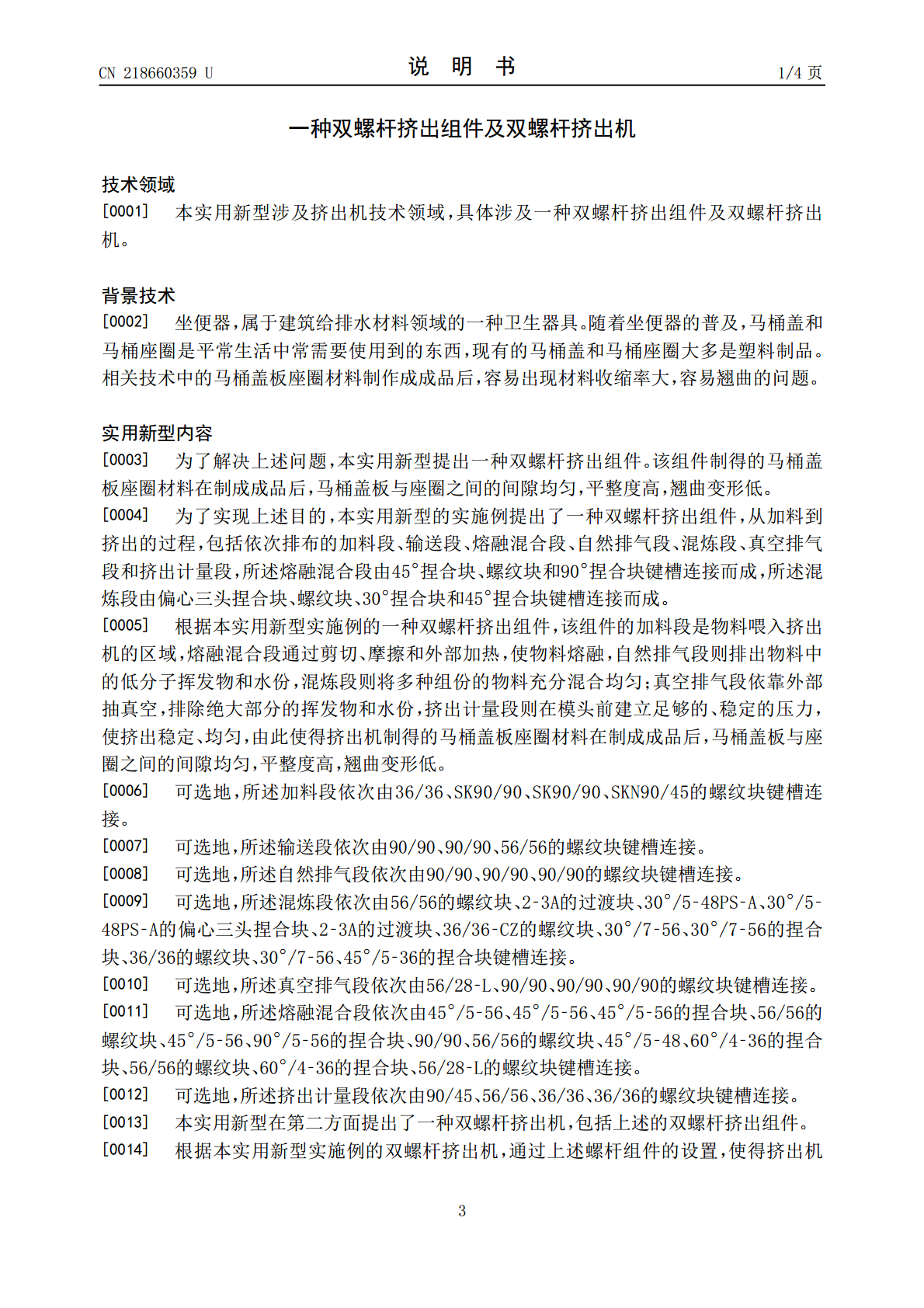

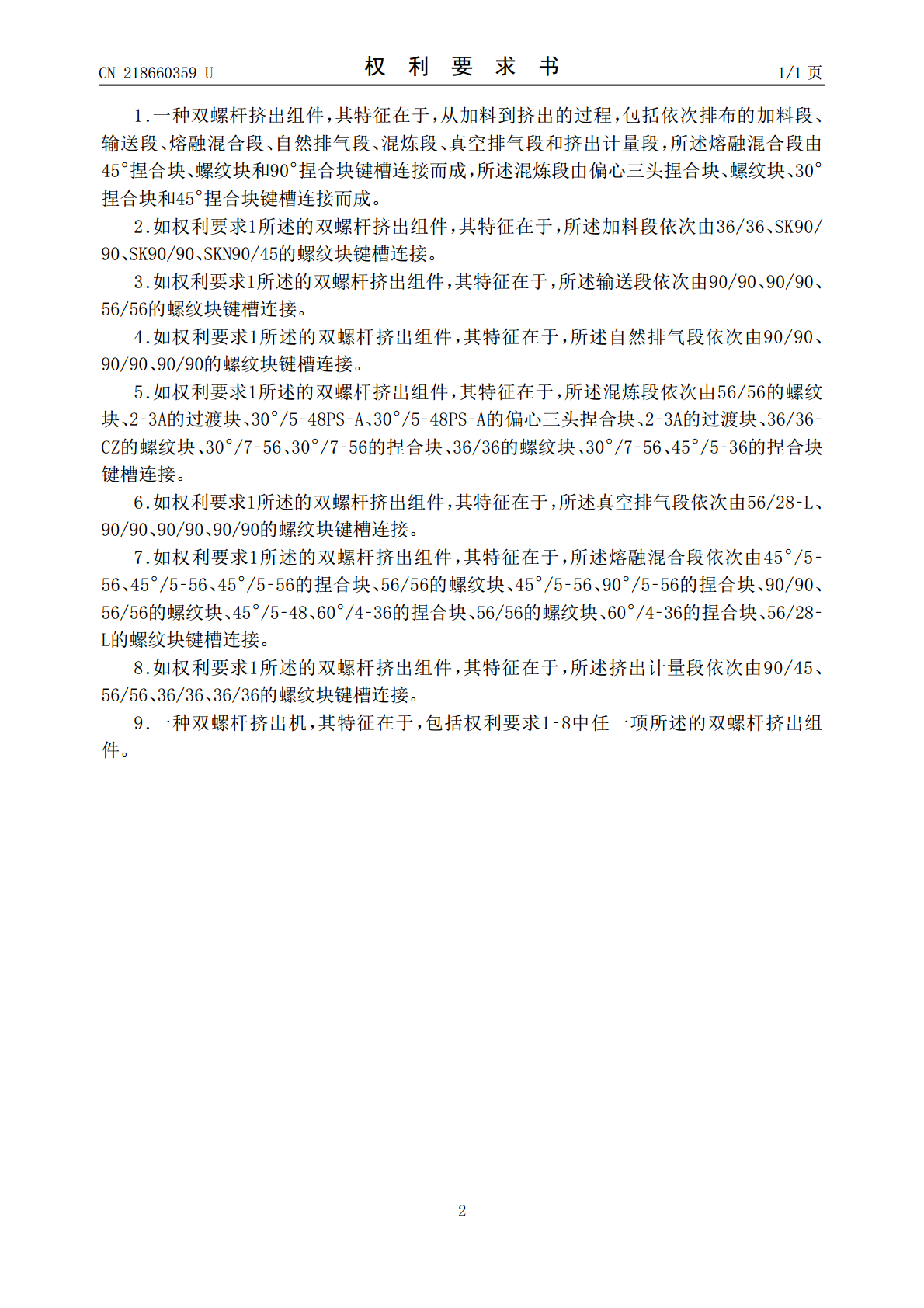

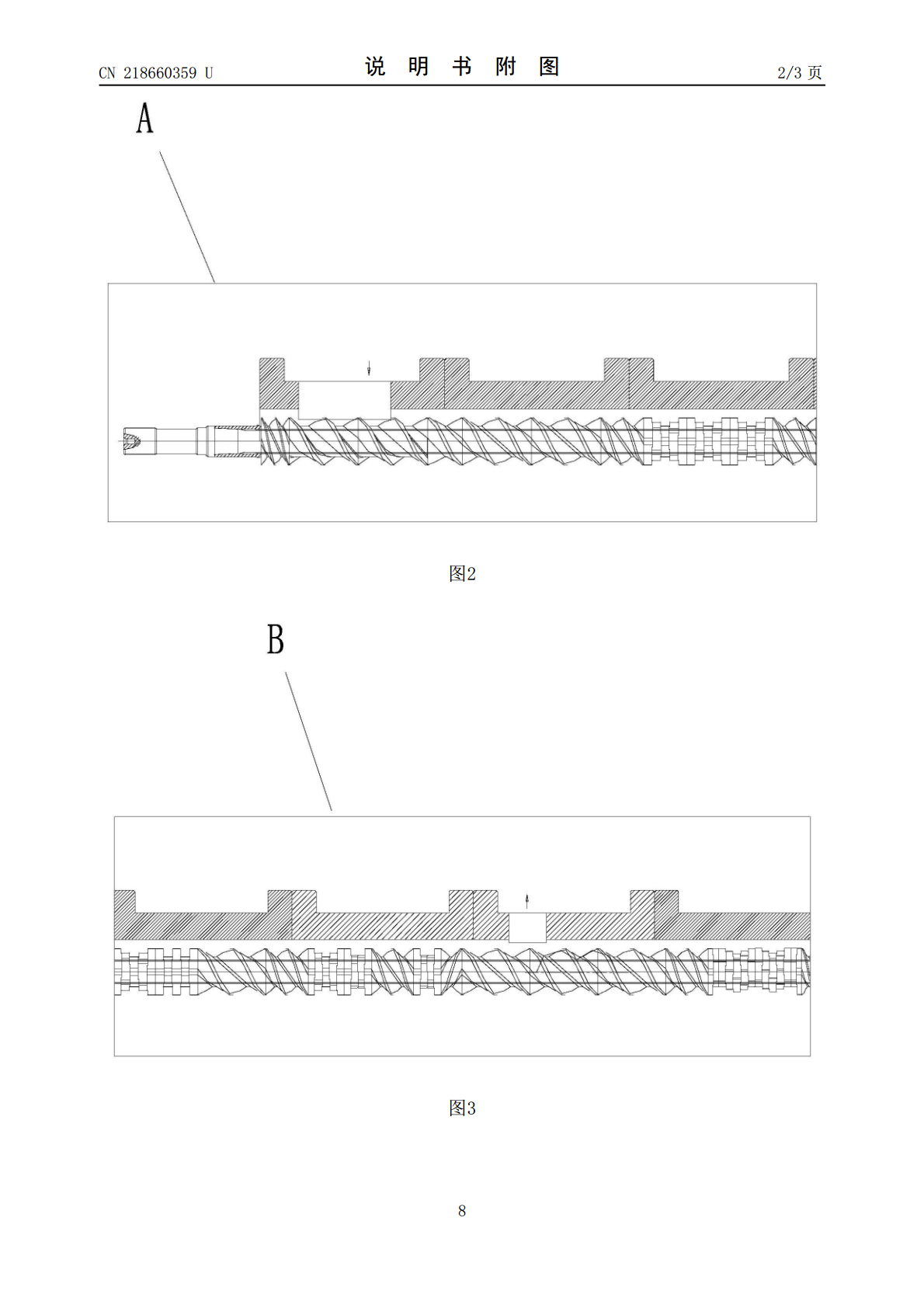

(19)国家知识产权局(12)实用新型专利(10)授权公告号CN218660359U(45)授权公告日2023.03.21(21)申请号202221920885.3(22)申请日2022.07.25(73)专利权人厦门集优新材料有限公司地址361000福建省厦门市同安区西柯镇环东海域美溪道湖里工业园10(72)发明人许水良王子良(74)专利代理机构厦门创象知识产权代理有限公司35232专利代理师王凤玲(51)Int.Cl.B29C48/285(2019.01)B29C48/40(2019.01)B29C48/59(2019.01)B29B9/06(2006.01)(ESM)同样的发明创造已同日申请发明专利权利要求书1页说明书4页附图3页(54)实用新型名称一种双螺杆挤出组件及双螺杆挤出机(57)摘要本实用新型公开一种双螺杆挤出组件及双螺杆挤出机，该双螺杆挤出组件从加料到挤出的过程，包括依次排布的加料段、输送段、熔融混合段、自然排气段、混炼段、真空排气段和挤出计量段，所述熔融混合段由45°捏合块、螺纹块和90°捏合块键槽连接而成，所述混炼段由偏心三头捏合块、螺纹块、30°捏合块和45°捏合块键槽连接而成。该组件制得的马桶盖板座圈材料在制成成品后，马桶盖板与座圈之间的间隙均匀，平整度高，翘曲变形低。CN218660359UCN218660359U权利要求书1/1页1.一种双螺杆挤出组件，其特征在于，从加料到挤出的过程，包括依次排布的加料段、输送段、熔融混合段、自然排气段、混炼段、真空排气段和挤出计量段，所述熔融混合段由45°捏合块、螺纹块和90°捏合块键槽连接而成，所述混炼段由偏心三头捏合块、螺纹块、30°捏合块和45°捏合块键槽连接而成。2.如权利要求1所述的双螺杆挤出组件，其特征在于，所述加料段依次由36/36、SK90/90、SK90/90、SKN90/45的螺纹块键槽连接。3.如权利要求1所述的双螺杆挤出组件，其特征在于，所述输送段依次由90/90、90/90、56/56的螺纹块键槽连接。4.如权利要求1所述的双螺杆挤出组件，其特征在于，所述自然排气段依次由90/90、90/90、90/90的螺纹块键槽连接。5.如权利要求1所述的双螺杆挤出组件，其特征在于，所述混炼段依次由56/56的螺纹块、2‑3A的过渡块、30°/5‑48PS‑A、30°/5‑48PS‑A的偏心三头捏合块、2‑3A的过渡块、36/36‑CZ的螺纹块、30°/7‑56、30°/7‑56的捏合块、36/36的螺纹块、30°/7‑56、45°/5‑36的捏合块键槽连接。6.如权利要求1所述的双螺杆挤出组件，其特征在于，所述真空排气段依次由56/28‑L、90/90、90/90、90/90的螺纹块键槽连接。7.如权利要求1所述的双螺杆挤出组件，其特征在于，所述熔融混合段依次由45°/5‑56、45°/5‑56、45°/5‑56的捏合块、56/56的螺纹块、45°/5‑56、90°/5‑56的捏合块、90/90、56/56的螺纹块、45°/5‑48、60°/4‑36的捏合块、56/56的螺纹块、60°/4‑36的捏合块、56/28‑L的螺纹块键槽连接。8.如权利要求1所述的双螺杆挤出组件，其特征在于，所述挤出计量段依次由90/45、56/56、36/36、36/36的螺纹块键槽连接。9.一种双螺杆挤出机，其特征在于，包括权利要求1‑8中任一项所述的双螺杆挤出组件。2CN218660359U说明书1/4页一种双螺杆挤出组件及双螺杆挤出机技术领域[0001]本实用新型涉及挤出机技术领域，具体涉及一种双螺杆挤出组件及双螺杆挤出机。背景技术[0002]坐便器，属于建筑给排水材料领域的一种卫生器具。随着坐便器的普及，马桶盖和马桶座圈是平常生活中常需要使用到的东西，现有的马桶盖和马桶座圈大多是塑料制品。相关技术中的马桶盖板座圈材料制作成成品后，容易出现材料收缩率大，容易翘曲的问题。实用新型内容[0003]为了解决上述问题，本实用新型提出一种双螺杆挤出组件。该组件制得的马桶盖板座圈材料在制成成品后，马桶盖板与座圈之间的间隙均匀，平整度高，翘曲变形低。[0004]为了实现上述目的，本实用新型的实施例提出了一种双螺杆挤出组件，从加料到挤出的过程，包括依次排布的加料段、输送段、熔融混合段、自然排气段、混炼段、真空排气段和挤出计量段，所述熔融混合段由45°捏合块、螺纹块和90°捏合块键槽连接而成，所述混炼段由偏心三头捏合块、螺纹块、30°捏合块和45°捏合块键槽连接而成。[0005]根据本实用新型实施例的一种双螺杆挤出组件，该组件的加料段是物料喂入挤出机的区域，熔融混合段通过剪切、摩擦和外部加热，使物料熔融，自然排气段则排出物料中的低分子挥发物和水份，混炼段则将多种组份的物料充分混合
