试题-全国-2007_高考物理第一轮复习 第10单元 磁场.rar

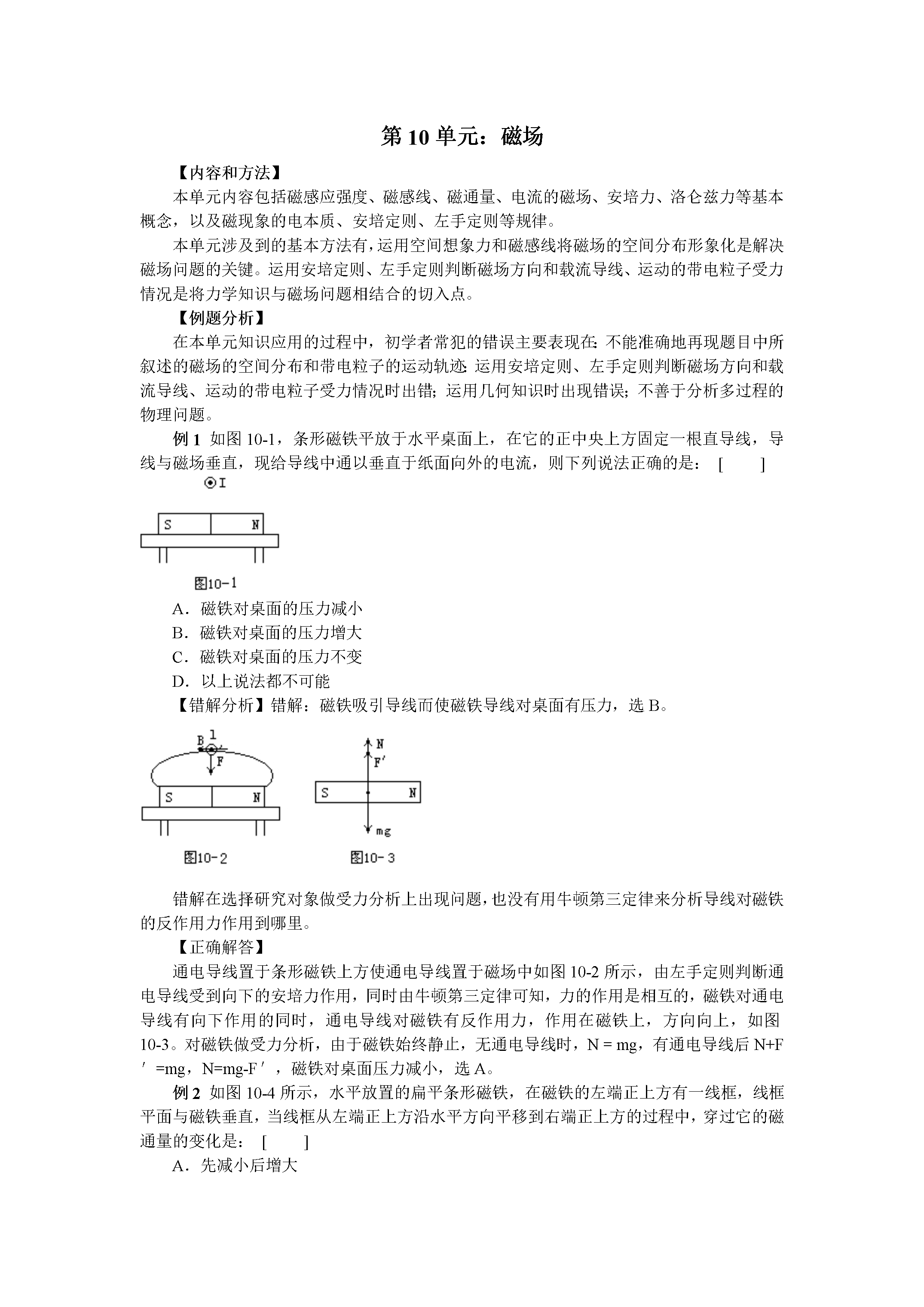

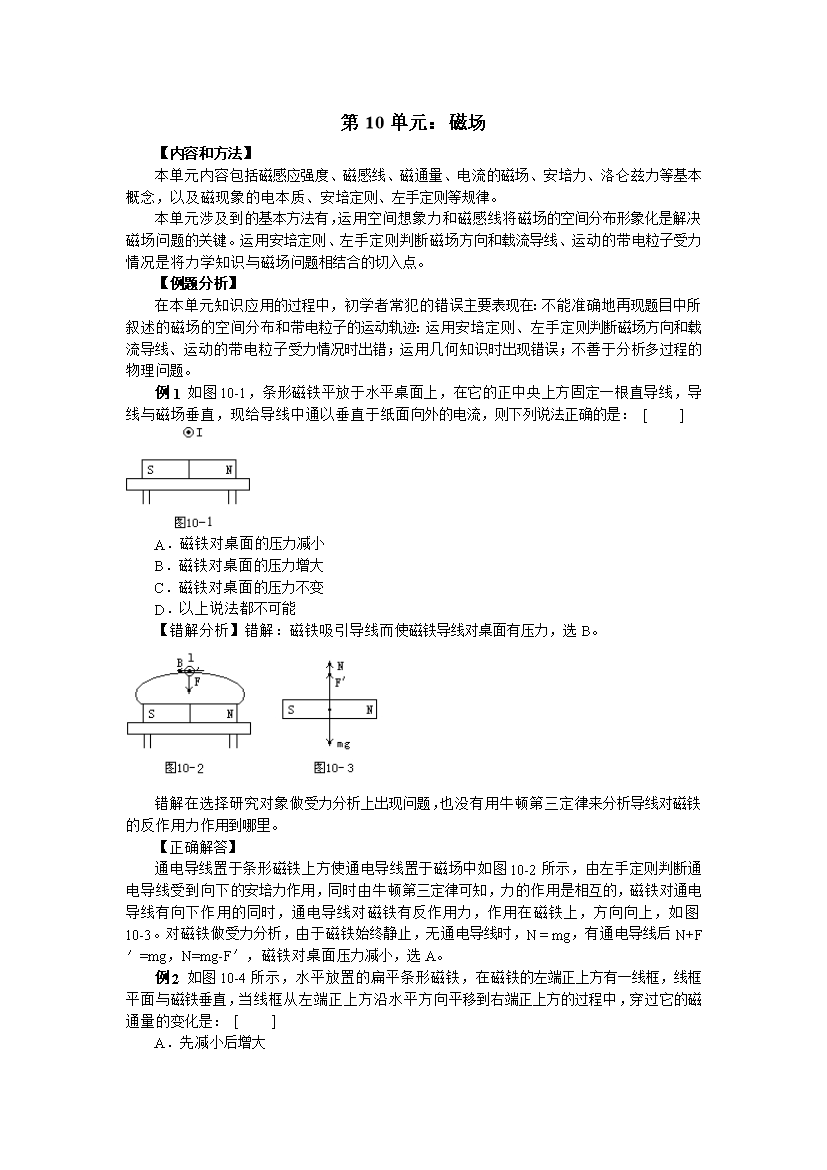

第10单元：磁场【内容和方法】本单元内容包括磁感应强度、磁感线、磁通量、电流的磁场、安培力、洛仑兹力等基本概念，以及磁现象的电本质、安培定则、左手定则等规律。本单元涉及到的基本方法有，运用空间想象力和磁感线将磁场的空间分布形象化是解决磁场问题的关键。运用安培定则、左手定则判断磁场方向和载流导线、运动的带电粒子受力情况是将力学知识与磁场问题相结合的切入点。【例题分析】在本单元知识应用的过程中，初学者常犯的错误主要表现在：不能准确地再现题目中所叙述的磁场的空间分布和带电粒子的运动轨迹：运用安培定则、左手定则判断磁场方向和载流导线、运动的带电粒子受力情况时出错；运用几何知识时出现错误；不善于分析多过程的物理问题。例1如图10-1，条形磁铁平放于水平桌面上，在它的正中央上方固定一根直导线，导线与磁场垂直，现给导线中通以垂直于纸面向外的电流，则下列说法正确的是：[]A．磁铁对桌面的压力减小B．磁铁对桌面的压力增大C．磁铁对桌面的压力不变D．以上说法都不可能【错解分析】错解：磁铁吸引导线而使磁铁导线对桌面有压力，选B。错解在选择研究对象做受力分析上出现问题，也没有用牛顿第三定律来分析导线对磁铁的反作用力作用到哪里。【正确解答】通电导线置于条形磁铁上方使通电导线置于磁场中如图10-2所示，由左手定则判断通电导线受到向下的安培力作用，同时由牛顿第三定律可知，力的作用是相互的，磁铁对通电导线有向下作用的同时，通电导线对磁铁有反作用力，作用在磁铁上，方向向上，如图10-3。对磁铁做受力分析，由于磁铁始终静止，无通电导线时，N=mg，有通电导线后N+F′=mg，N=mg-F′，磁铁对桌面压力减小，选A。例2如图10-4所示，水平放置的扁平条形磁铁，在磁铁的左端正上方有一线框，线框平面与磁铁垂直，当线框从左端正上方沿水平方向平移到右端正上方的过程中，穿过它的磁通量的变化是：[]A．先减小后增大B．始终减小C．始终增大D．先增大后减小【错解分析】错解：条形磁铁的磁性两极强，故线框从磁极的一端移到另一端的过程中磁性由强到弱再到强，由磁通量计算公式可知Φ=B·S，线框面积不变，Φ与B成正比例变化，所以选A。做题时没有真正搞清磁通量的概念，脑子里未正确形成条形磁铁的磁力线空间分布的模型。因此，盲目地生搬硬套磁通量的计算公式Φ=B·S，由条形磁铁两极的磁感应强度B大于中间部分的磁感应强度，得出线框在两极正上方所穿过的磁通量Φ大于中间正上方所穿过的磁通量。【正确解答】规范画出条形磁铁的磁感线空间分布的剖面图，如图10-5所示。利用Φ=B·S定性判断出穿过闭合线圈的磁通量先增大后减小，选D。【小结】Φ=B·S计算公式使用时是有条件的，B是匀强磁场且要求B垂直S，所以磁感应强度大的位置磁通量不一定大，而本题的两极上方的磁场不是匀强磁场，磁场与正上方线框平面所成的角度又未知，难以定量加以计算，编写此题的目的就是想提醒同学们对磁场的形象化给予足够的重视。例3如图10-6所示，螺线管两端加上交流电压，沿着螺线管轴线方向有一电子射入，则该电子在螺线管内将做[]A．加速直线运动B．匀速直线运动C．匀速圆周运动D．简谐运动【错解分析】错解一：螺线管两端加上交流电压，螺线管内有磁场，电子在磁场中要受到磁场力的作用，故选A。错解二：螺线管两端加上了交流电压，螺线管内部有磁场，磁场方向周期性发生变化，电子在周期性变化的磁场中受到的力也发生周期性变化，而做往复运动。故选D。错解一、二的根本原因有二：一是对螺线管两端加上交流电压后，螺线管内部磁场大小和方向发生周期性变化的具体情况分析不清；二是没有搞清洛仑兹力f=Bqv的适用条件，而乱套公式。洛仑兹力的大小为f=Bqv的条件是运动电荷垂直射入磁场，当运动方向与B有夹角时，洛仑兹力f=Bqvsinθ，；当θ=0°或θ=180°时，运动电荷不受洛仑兹力作用。【正确解答】螺线管两端加上交流电压后，螺线管内部磁场大小和方向发生周期性变化，但始终与螺线管平行，沿着螺线管轴线方向射入的电子其运动方向与磁感线平行。沿轴线飞入的电子始终不受洛仑兹力而做匀速直线运动。例4有一自由的矩形导体线圈，通以电流I′。将其移入通以恒定电流I的长直导线的右侧。其ab与cd边跟长直导体AB在同一平面内且互相平行，如图10-7所示。试判断将该线圈从静止开始释放后的受力和运动情况。（不计重力）【错解分析】错解：借助磁极的相互作用来判断。由于长直导线电流产生的磁场在矩形线圈所在处的磁感线方向为垂直纸面向里，它等效于条形磁铁的N极正对矩形线圈向里。因为通电线圈相当于环形电流，其磁极由右手螺旋定则判定为S极向外，它将受到等效N极的吸引，于是通电矩形线圈将垂直纸面向外加速。错误的根源就在于将直线电流的磁场与条形磁铁的磁极磁场等效看待。我们知道直线电流磁场的磁感线是一簇以直导线上各点
