移动通信无线基站的防雷技术研究.docx

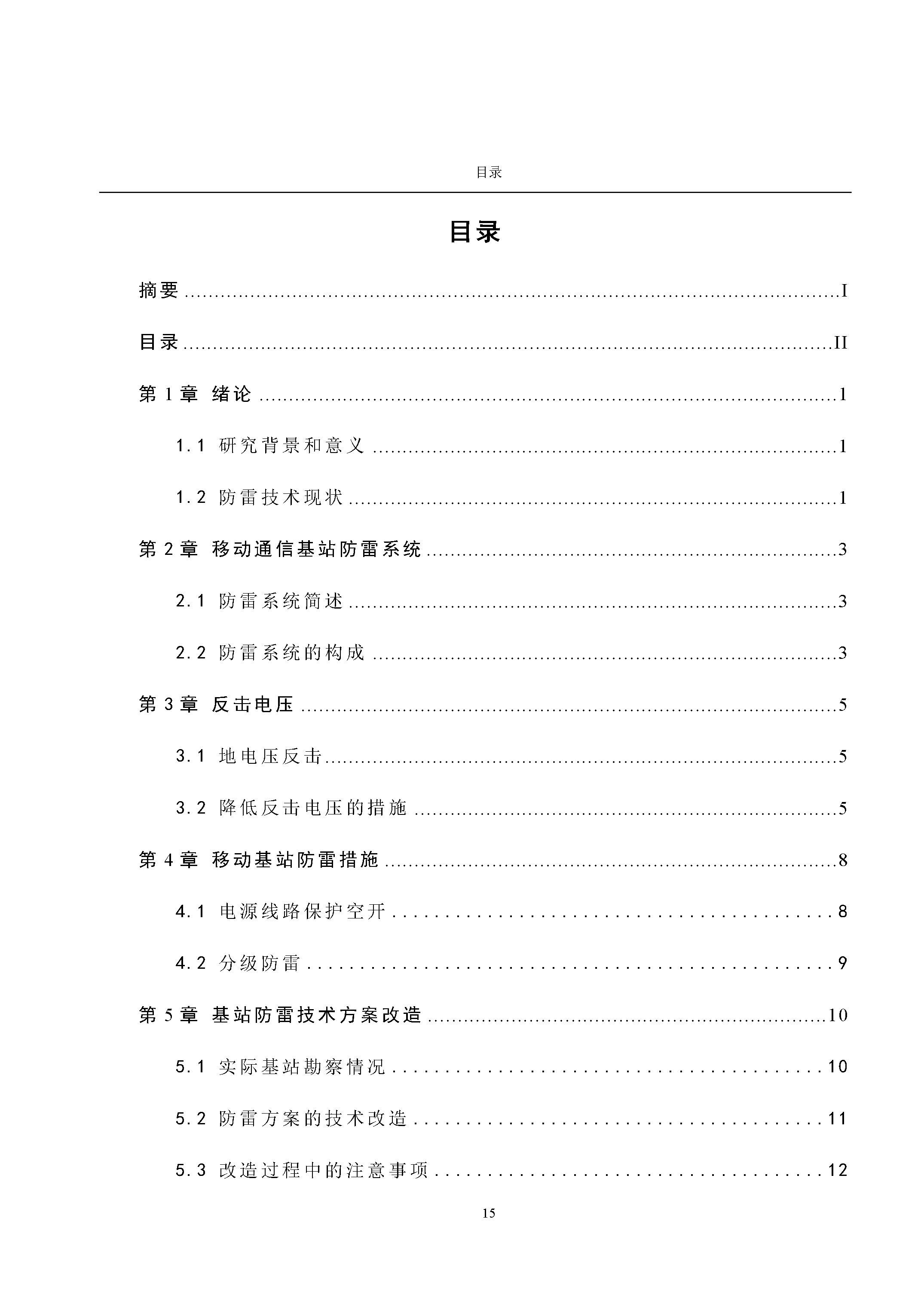

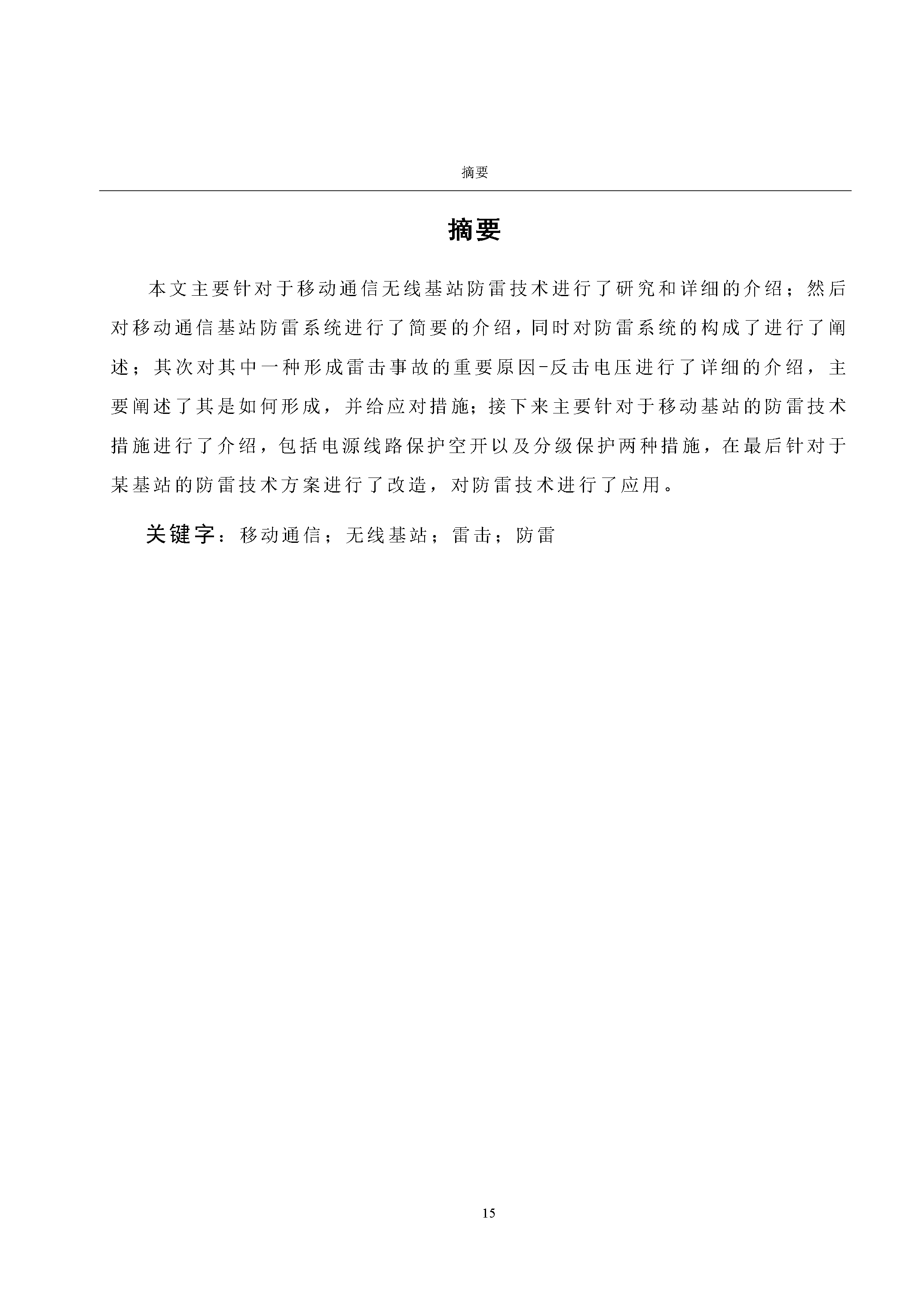

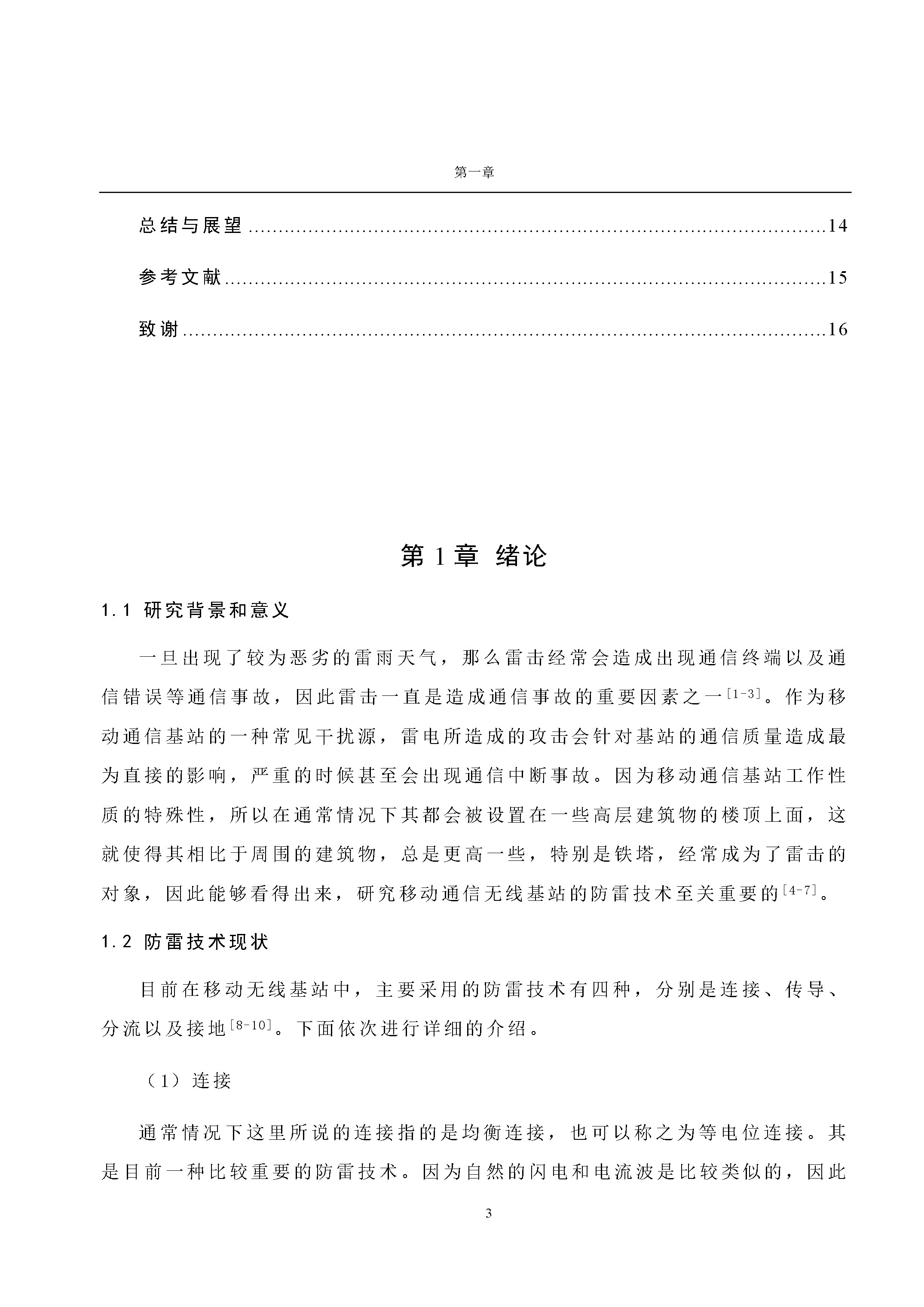

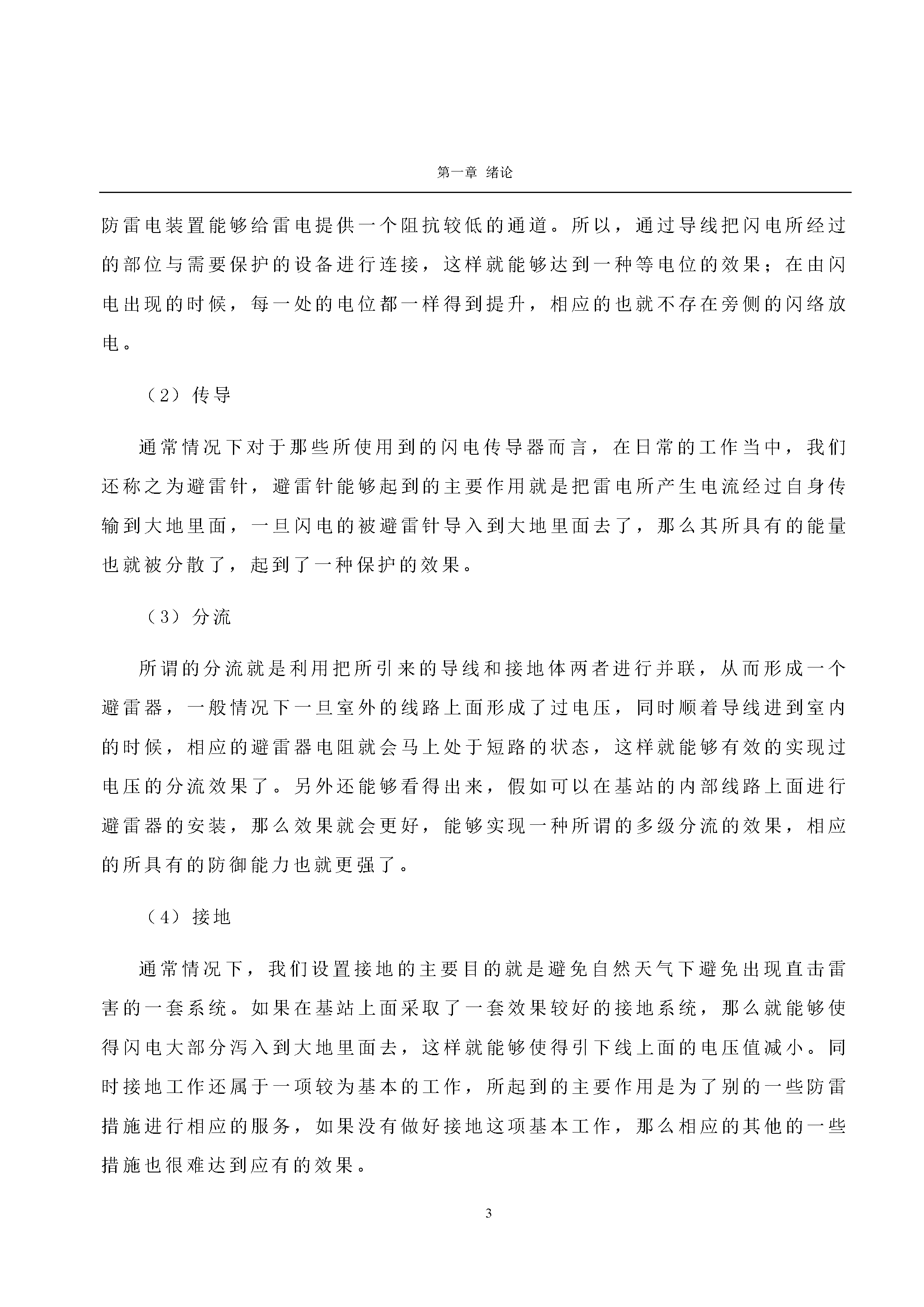

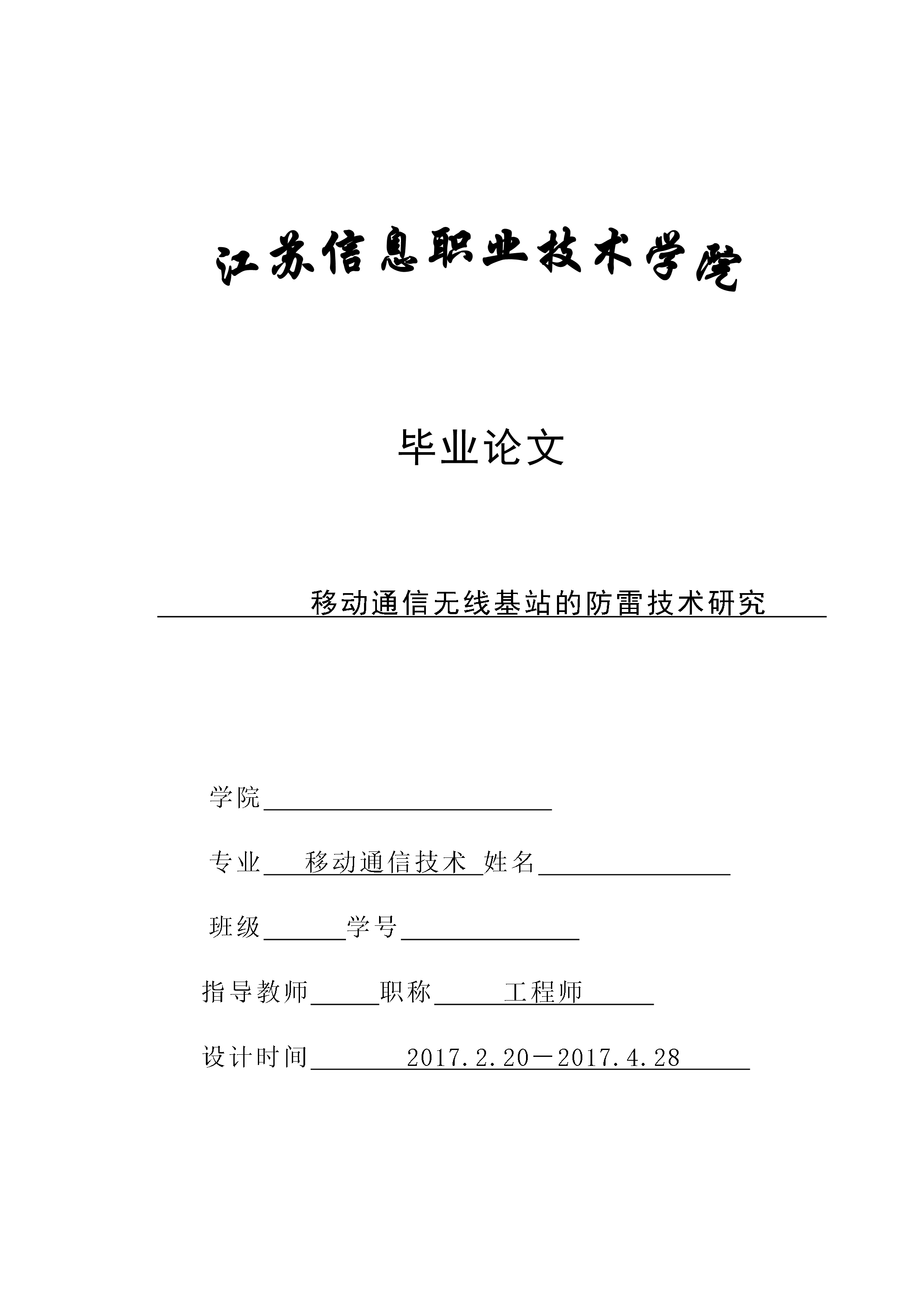

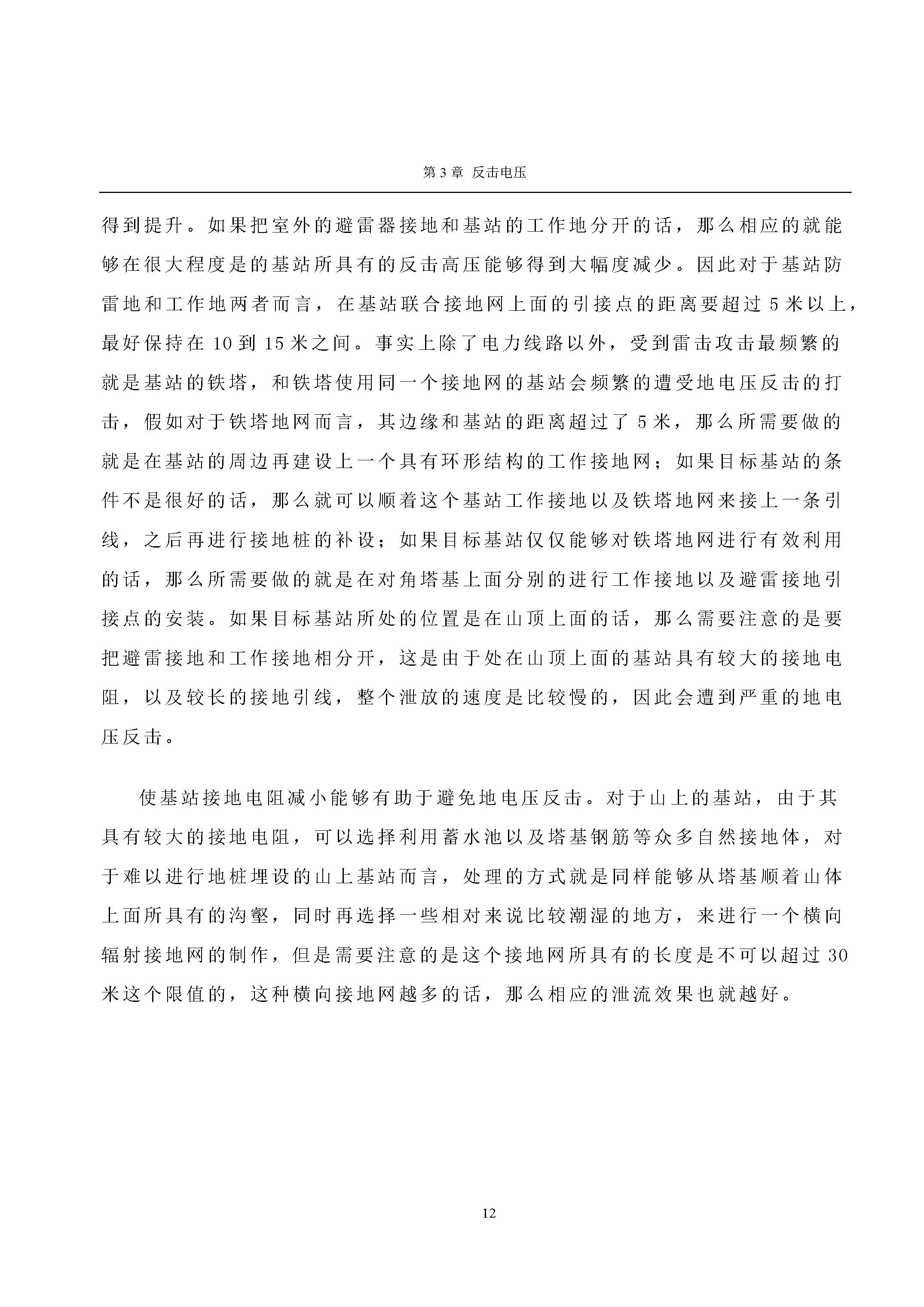

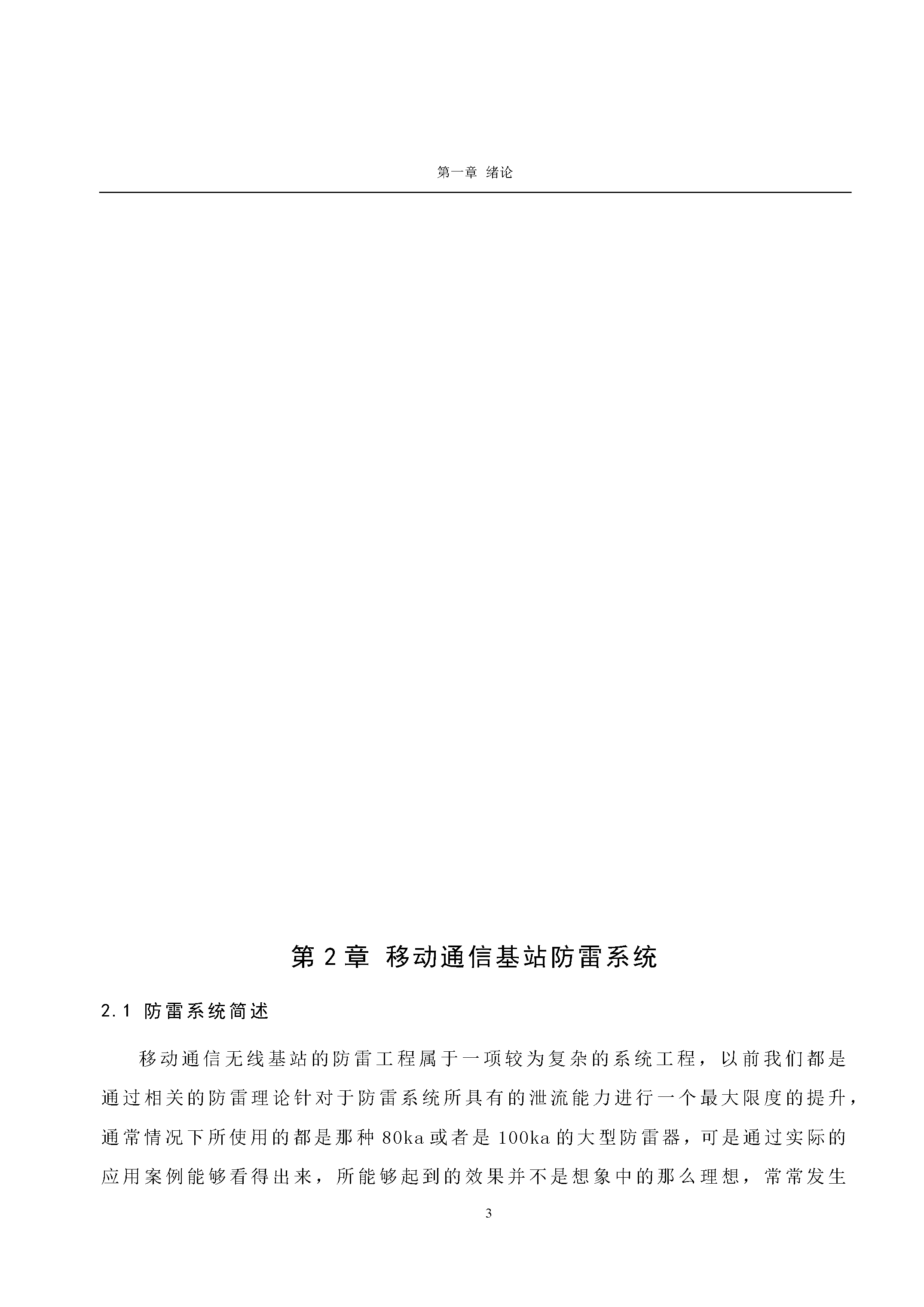

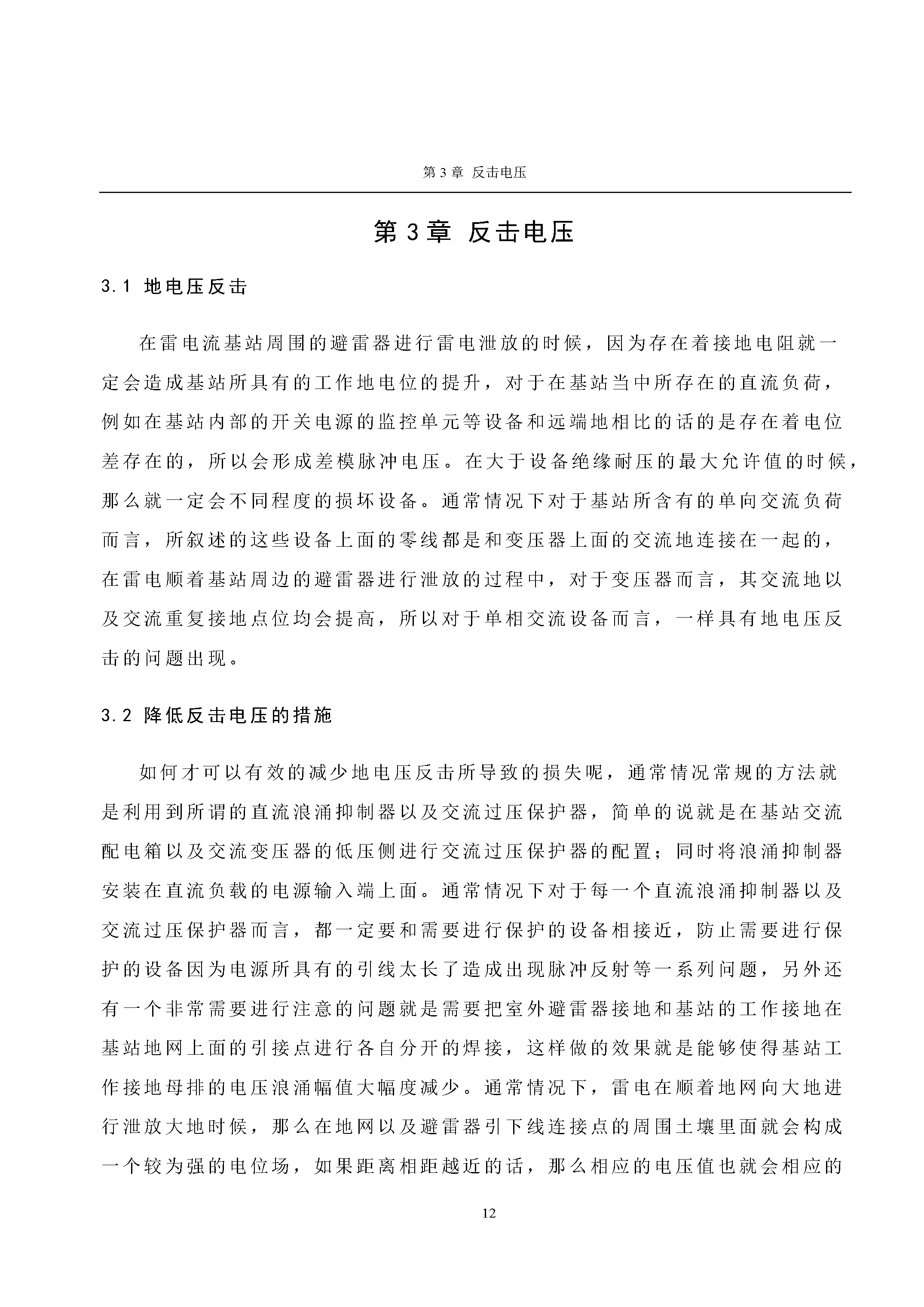

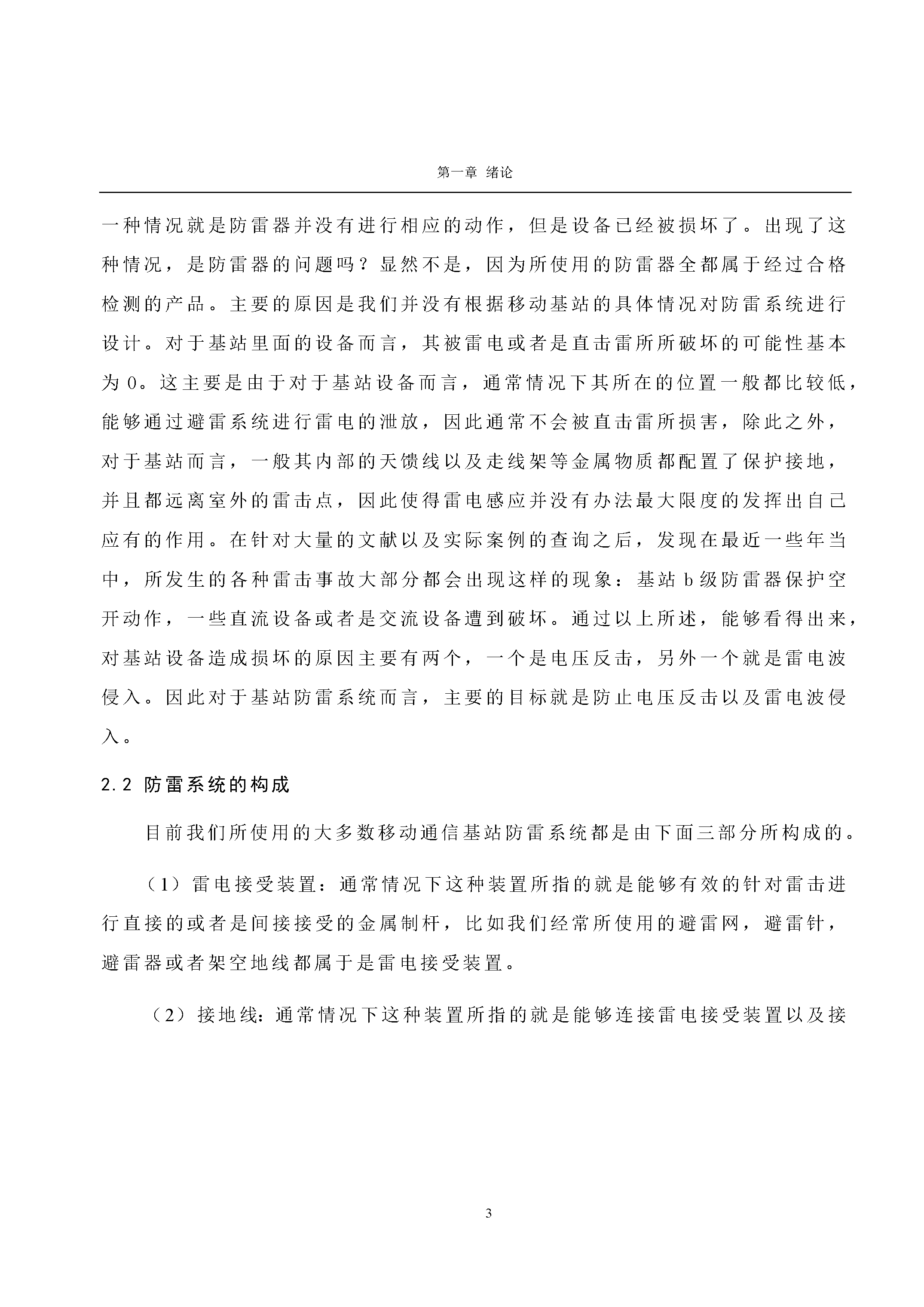

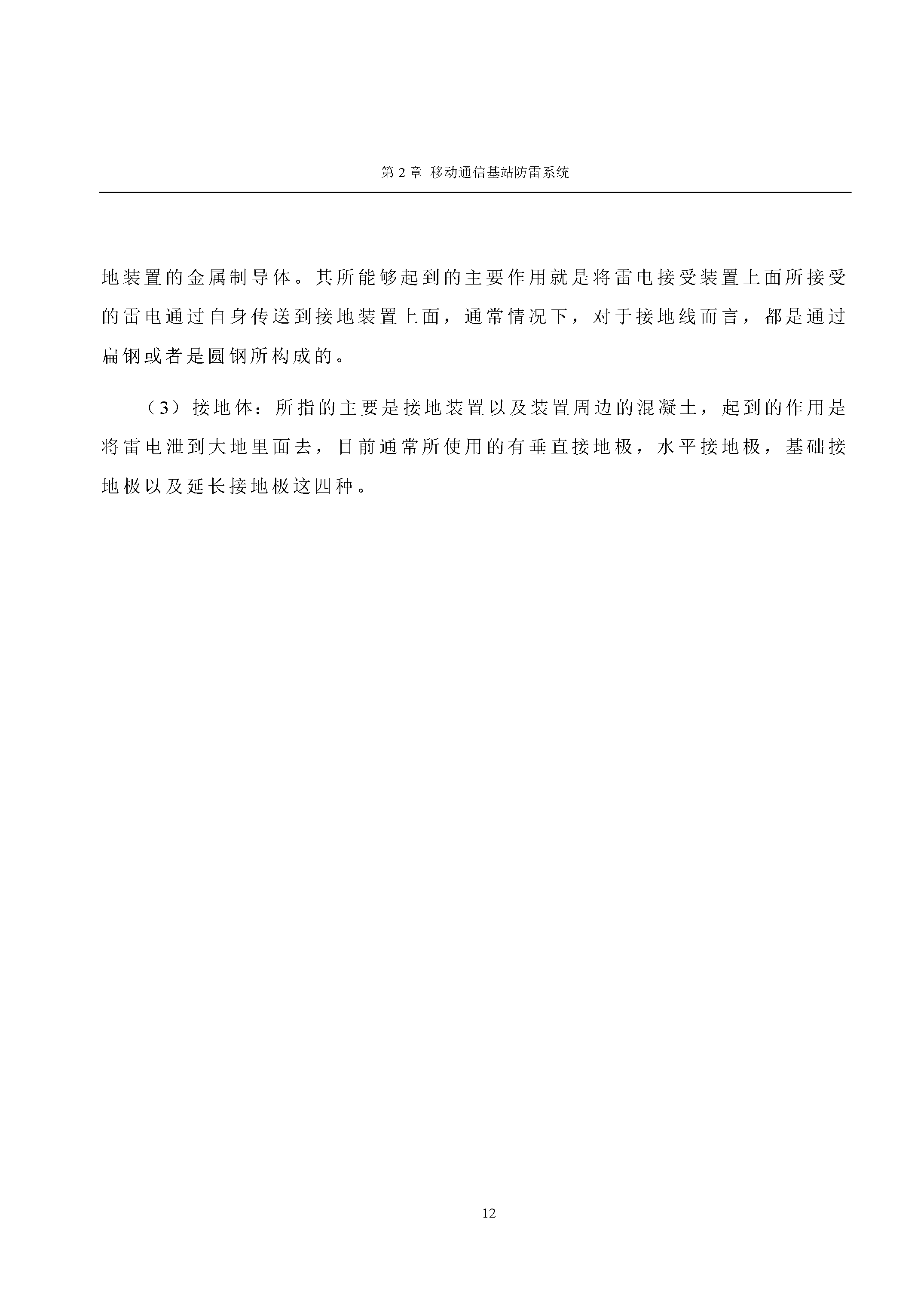

目录摘要毕业论文移动通信无线基站的防雷技术研究学院专业移动通信技术姓名班级学号指导教师职称工程师设计时间2017.2.20－2017.4.28摘要15目录I文献摘要本文主要针对于移动通信无线基站防雷技术进行了研究和详细的介绍；然后对移动通信基站防雷系统进行了简要的介绍，同时对防雷系统的构成了进行了阐述；其次对其中一种形成雷击事故的重要原因-反击电压进行了详细的介绍，主要阐述了其是如何形成，并给应对措施；接下来主要针对于移动基站的防雷技术措施进行了介绍，包括电源线路保护空开以及分级保护两种措施，在最后针对于某基站的防雷技术方案进行了改造，对防雷技术进行了应用。关键字：移动通信；无线基站；雷击；防雷目录15第一章3目录摘要I目录II第1章绪论11.1研究背景和意义11.2防雷技术现状1第2章移动通信基站防雷系统32.1防雷系统简述32.2防雷系统的构成3第3章反击电压53.1地电压反击53.2降低反击电压的措施5第4章移动基站防雷措施84.1电源线路保护空开84.2分级防雷9第5章基站防雷技术方案改造105.1实际基站勘察情况105.2防雷方案的技术改造115.3改造过程中的注意事项12总结与展望14参考文献15致谢16第一章绪论第一章绪论第1章绪论1.1研究背景和意义一旦出现了较为恶劣的雷雨天气，那么雷击经常会造成出现通信终端以及通信错误等通信事故，因此雷击一直是造成通信事故的重要因素之一[1-3]。作为移动通信基站的一种常见干扰源，雷电所造成的攻击会针对基站的通信质量造成最为直接的影响，严重的时候甚至会出现通信中断事故。因为移动通信基站工作性质的特殊性，所以在通常情况下其都会被设置在一些高层建筑物的楼顶上面，这就使得其相比于周围的建筑物，总是更高一些，特别是铁塔，经常成为了雷击的对象，因此能够看得出来，研究移动通信无线基站的防雷技术至关重要的[4-7]。1.2防雷技术现状目前在移动无线基站中，主要采用的防雷技术有四种，分别是连接、传导、分流以及接地[8-10]。下面依次进行详细的介绍。（1）连接通常情况下这里所说的连接指的是均衡连接，也可以称之为等电位连接。其是目前一种比较重要的防雷技术。因为自然的闪电和电流波是比较类似的，因此防雷电装置能够给雷电提供一个阻抗较低的通道。所以，通过导线把闪电所经过的部位与需要保护的设备进行连接，这样就能够达到一种等电位的效果；在由闪电出现的时候，每一处的电位都一样得到提升，相应的也就不存在旁侧的闪络放电。（2）传导通常情况下对于那些所使用到的闪电传导器而言，在日常的工作当中，我们还称之为避雷针，避雷针能够起到的主要作用就是把雷电所产生电流经过自身传输到大地里面，一旦闪电的被避雷针导入到大地里面去了，那么其所具有的能量也就被分散了，起到了一种保护的效果。（3）分流所谓的分流就是利用把所引来的导线和接地体两者进行并联，从而形成一个避雷器，一般情况下一旦室外的线路上面形成了过电压，同时顺着导线进到室内的时候，相应的避雷器电阻就会马上处于短路的状态，这样就能够有效的实现过电压的分流效果了。另外还能够看得出来，假如可以在基站的内部线路上面进行避雷器的安装，那么效果就会更好，能够实现一种所谓的多级分流的效果，相应的所具有的防御能力也就更强了。（4）接地通常情况下，我们设置接地的主要目的就是避免自然天气下避免出现直击雷害的一套系统。如果在基站上面采取了一套效果较好的接地系统，那么就能够使得闪电大部分泻入到大地里面去，这样就能够使得引下线上面的电压值减小。同时接地工作还属于一项较为基本的工作，所起到的主要作用是为了别的一些防雷措施进行相应的服务，如果没有做好接地这项基本工作，那么相应的其他的一些措施也很难达到应有的效果。第2章移动通信基站防雷系统第2章移动通信基站防雷系统2.1防雷系统简述移动通信无线基站的防雷工程属于一项较为复杂的系统工程，以前我们都是通过相关的防雷理论针对于防雷系统所具有的泄流能力进行一个最大限度的提升，通常情况下所使用的都是那种80ka或者是100ka的大型防雷器，可是通过实际的应用案例能够看得出来，所能够起到的效果并不是想象中的那么理想，常常发生一种情况就是防雷器并没有进行相应的动作，但是设备已经被损坏了。出现了这种情况，是防雷器的问题吗？显然不是，因为所使用的防雷器全都属于经过合格检测的产品。主要的原因是我们并没有根据移动基站的具体情况对防雷系统进行设计。对于基站里面的设备而言，其被雷电或者是直击雷所所破坏的可能性基本为0。这主要是由于对于基站设备而言，通常情况下其所在的位置一般都比较低，能够通过避雷系统进行雷电的泄放，因此通常不会被直击雷所损害，除此之外，对于基站而言，一般其内部的天馈线以及走线架等金属物质都配置了保护接地，并且都远离室外的雷击点，因此使得雷电感应并没有办法最大限度
