水库金属结构设备布置与选型设计论文[大全5篇]

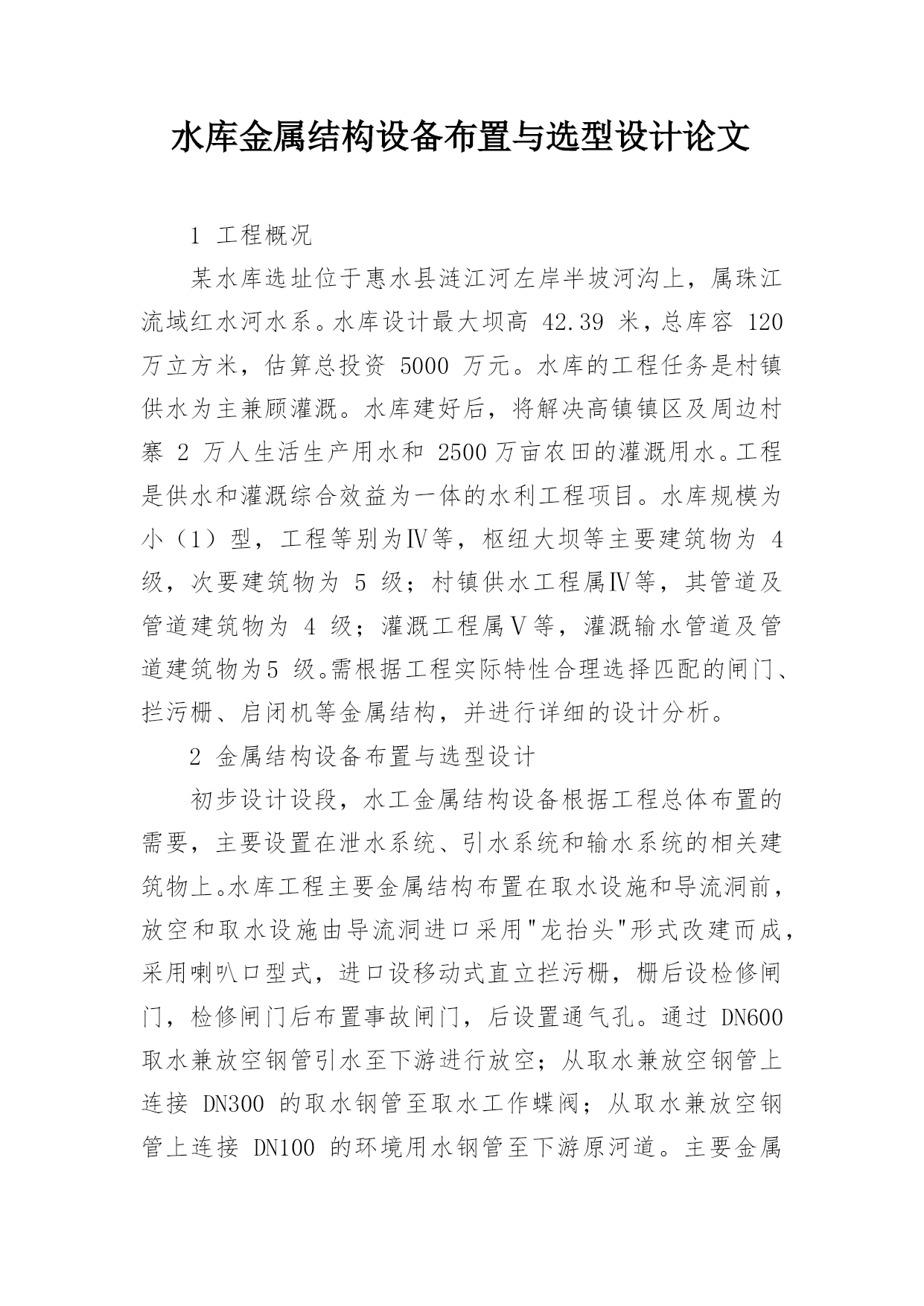

第一篇：水库金属结构设备布置与选型设计论文工程概况某水库选址位于惠水县涟江河左岸半坡河沟上，属珠江流域红水河水系。水库设计最大坝高42.39米，总库容120万立方米，估算总投资5000万元。水库的工程任务是村镇供水为主兼顾灌溉。水库建好后，将解决高镇镇区及周边村寨2万人生活生产用水和2500万亩农田的灌溉用水。工程是供水和灌溉综合效益为一体的水利工程项目。水库规模为小（1）型，工程等别为Ⅳ等，枢纽大坝等主要建筑物为4级，次要建筑物为5级；村镇供水工程属Ⅳ等，其管道及管道建筑物为4级；灌溉工程属Ⅴ等，灌溉输水管道及管道建筑物为5级。需根据工程实际特性合理选择匹配的闸门、拦污栅、启闭机等金属结构，并进行详细的设计分析。金属结构设备布置与选型设计初步设计设段，水工金属结构设备根据工程总体布置的需要，主要设置在泄水系统、引水系统和输水系统的相关建筑物上。水库工程主要金属结构布置在取水设施和导流洞前，放空和取水设施由导流洞进口采用“龙抬头”形式改建而成，采用喇叭口型式，进口设移动式直立拦污栅，栅后设检修闸门，检修闸门后布置事故闸门，后设置通气孔。通过DN600取水兼放空钢管引水至下游进行放空；从取水兼放空钢管上连接DN300的取水钢管至取水工作蝶阀；从取水兼放空钢管上连接DN100的环境用水钢管至下游原河道。主要金属结构有取水口拦污栅1扇，检修闸门1扇，事故闸门1扇，DN600取水兼放空钢管，DN300引水钢管，DN100环境用水钢管，DN600检修蝶阀1个，DN600工作蝶阀1个，DN300工作蝶阀1个，DN100工作蝶阀1个。2.1进口拦污栅选型设计在进水口进口处设置拦污栅一扇，拦污栅孔口尺寸为4.0×2.8m（B×H），设计水头4m,运行方式为移动式。栅体主材采用Q235B钢板，性价比高，栅体重量2.3T,埋件重量2.6T,支承采用钢滑块，启闭采用单吊点CD1型钢丝绳电动葫芦，起重重量为3T,扬程为30m,悬挂在取水塔顶部启闭机房大梁上。为了操作方便，拦污栅采用钢丝绳启吊。考虑到水库水质较好，含渣量少，所以拟采用人工清污。2.2进口检修闸门设计进口检修闸门，主要用于建筑物或工作闸门等检修时短期挡水，通常在静水中进行启闭。水库检修闸门设置在进口拦污栅之后，事故闸门之前，主要用于检修事故闸门及下游钢管，此外，还充当封堵闸门在下游施工时使用。孔口尺寸2.5×1.8m（B×H），闸门门体结构设计按照25m水头设计，闸门的运行方式为静闭静启，采用水柱闭门，在闸门上设置充水阀充水平压，待闸门前后水位基本一致后，才能全开闸门至检修平台处锁定。闸门门体和埋件采用Q235B钢，闸门门体重量为3.5T,埋件重6.5T,支承采用聚四氟乙烯滑块，启闭用单吊点QPG250KN-30m的高扬程卷扬式启闭机，起重重量为250KN,扬程为30m,操作形式电动。2.3进口事故闸门设计进口事故闸门，其主要作用是能在动水中截断水流以便处理或遏止水道下游所发生事故的闸门。当事故发生后，如果需要闸门具有快速关闭功能时，则此类事故闸门又称为快速事故闸门。快速事故闸门的关闭特性时，应在满足机组、输配水钢管保护等功能需求，合理确定快速事故闸门的动作下降特性，在接近门槛时，设计的闸门动作速度不宜大于5m/mid的下降速度。事故闸门宜在静水中开启。某水库工程在拦污栅、检修闸门后设置事故闸门一扇，闸门孔口尺寸为1.5×1.8m2,设计水头为25m,闸门的运行方式为动闭静启，采用水柱闭门，在闸门上设置充水阀充水平压，待闸门前后水位基本一致后，才能全开闸门至检修平台处锁定。当其后的工作闸门需要检修时，动水下闸挡水，待检修工作完成后静水启门，提升并锁定于检修平台高程。闸门门体和埋件采用Q235B钢，门体自重2.2T,埋件重量7.0T,支承采用聚四氟乙烯滑块，启闭用单吊点QPG160KN-30m的高扬程卷扬式启闭机，操作形式电动。为了保证闸门静水中开启，在闸门前后设置测水位差。控制闸门开启时的上下游水位差。2.4检修蝶阀设计蝶阀由阀壳和阀体共同组成，其中：阀壳为一短圆筒，阀体形似一个圆盘，动作时在阀壳内绕水平或垂直轴旋转。阀门关闭时，阀体平面与水流方向垂直；开启时，阀体平面与流方向一致。在蝶阀选型设计时，蝶阀可设计为在动水中关闭，但必须用旁通管平压后方可在静水中开启。某水库工程在隧洞出口设置1个DN600的检修蝶阀，用来检修取水兼放空钢管、引水钢管、环境用水钢管和各工作蝶阀，工作压力采用39m,采用电动操作。2.5放空工作蝶阀设计在放空钢管上设置1套DN600的工作蝶阀，控制钢管的工作状态，工作压力采用39m,采用电动操作。放空工作蝶阀平常处于关闭状态，当水库需要放空操作时在动水中完成开启，待放空工作完成后动水关闭。2.6引水工作蝶阀设计为了
