机械原理试题及答案

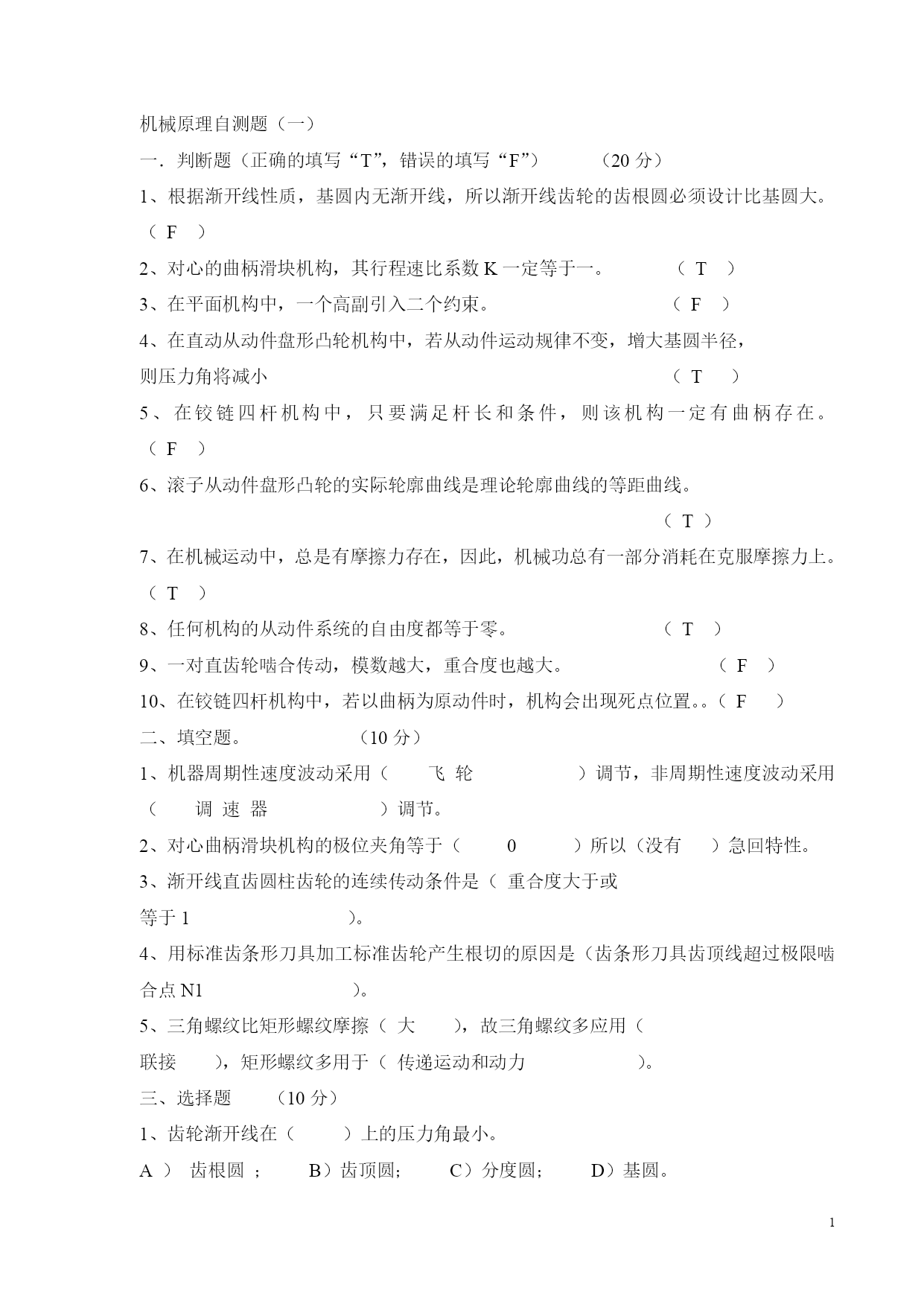

第一篇：机械原理试题及答案4.（8分）图示传动，蜗杆主动。如要求Ⅱ轴所受轴向力为最小。①试确定蜗杆的螺旋方向；②在图上标出蜗轮的螺旋线方向；③说明轴Ⅱ的转向；④画出蜗轮2和小齿轮3所受轴向力的方向。1n42II32II35.作出下列机构图示位置压力角（6分）六、计算题（20分）1.（5分）计算图示机构的自由度。3.（9分）图示为某起重设备的减速装置。已知各轮齿数z1=z2=20，z3=60，z4=2，z5=40，轮1转向如图所示，卷筒直径D=136mm。试求此时重物是上升还是下降。答案4.（8分）图示传动，蜗杆主动。如要求Ⅱ轴所受轴向力为最小。①试确定蜗杆的螺旋方向；答：蜗杆左旋（2分）②在图上标出蜗轮的螺旋线方向；答：蜗轮左旋（2分）③说明轴Ⅱ的转向；（2分）④画出蜗轮2和小齿轮3所受轴向力的方向。（2分）1nnII24Fa2Fa3IIII2335作出下列机构图示位置压力角（6分）六、计算题（20分）1.计算图示两机构的自由度（各5分，共10分）。n6PL8PH1n3628113.（9分）分析：传动装置由蜗轮蜗杆机构与一行星轮系组成。蜗杆4与行星轮系中的系杆转速相同。Hi13zn1n433n3n4z1z120,z360n30n1n43n14n40n4说明轮1与系杆转向相同，可以确定蜗杆4的转动方向。蜗杆右旋，用右手螺旋法则可以确定蜗轮的转向。此时重物将上升。第二篇：机械原理试题及答案机械原理自测题（一）一．判断题（正确的填写“T”，错误的填写“F”）（20分）1、根据渐开线性质，基圆内无渐开线，所以渐开线齿轮的齿根圆必须设计比基圆大。（F）2、对心的曲柄滑块机构，其行程速比系数K一定等于一。（T）3、在平面机构中，一个高副引入二个约束。（F）4、在直动从动件盘形凸轮机构中，若从动件运动规律不变，增大基圆半径，则压力角将减小（T）5、在铰链四杆机构中，只要满足杆长和条件，则该机构一定有曲柄存在。（F）6、滚子从动件盘形凸轮的实际轮廓曲线是理论轮廓曲线的等距曲线。（T）7、在机械运动中，总是有摩擦力存在，因此，机械功总有一部分消耗在克服摩擦力上。（T）8、任何机构的从动件系统的自由度都等于零。（T）9、一对直齿轮啮合传动，模数越大，重合度也越大。（F）10、在铰链四杆机构中，若以曲柄为原动件时，机构会出现死点位置。（F）二、填空题。（10分）1、机器周期性速度波动采用（飞轮）调节，非周期性速度波动采用（调速器）调节。2、对心曲柄滑块机构的极位夹角等于（0）所以（没有）急回特性。3、渐开线直齿圆柱齿轮的连续传动条件是（重合度大于或等于1）。4、用标准齿条形刀具加工标准齿轮产生根切的原因是（齿条形刀具齿顶线超过极限啮合点N1）。5、三角螺纹比矩形螺纹摩擦（大），故三角螺纹多应用（联接），矩形螺纹多用于（传递运动和动力）。三、选择题（10分）1、齿轮渐开线在（）上的压力角最小。A）齿根圆；B）齿顶圆；C）分度圆；D）基圆。2、静平衡的转子（①）是动平衡的。动平衡的转子（②）是静平衡的。①A）一定；B）不一定；C）一定不。②A）一定；B）不一定：C）一定不。3、满足正确啮合传动的一对直齿圆柱齿轮，当传动比不等于一时，他们的渐开线齿形是（）。A）相同的；B）不相同的。4、对于转速很高的凸轮机构，为了减小冲击和振动，从动件运动规律最好采用（）的运动规律。A）等速运动；B）等加等减速运动；C）摆线运动。5、机械自锁的效率条件是（）。A）效率为无穷大：B）效率大于等于1；C）效率小于零。四、计算作图题：（共60分）注：凡图解题均需简明写出作图步骤，直接卷上作图，保留所有作图线。1、计算下列机构的自由度。（10分）EBCADHGFEABCDMNOFMNGCDAB图4-1a)图4-1b)F=3×8－2×11=2F=3×8－2×11－1=12、在图4-2所示机构中，AB=AC，用瞬心法说明当构件1以等角速度转动时，构件3与机架夹角Ψ为多大时，构件3的ω3与ω1相等。（10分）P13A4P14ψ12BP123CP3413P13P34P13P1413时P13P34P13P14P13P34P13P14当ψ=90°时，P13趋于无穷远处，在图4-3所示凸轮机构中，已知偏心圆盘为凸轮实际轮廓，其余如图。试求：（μl=0.001m/mm）（10分）OABαR图4-31)基圆半径R；2)图示位置凸轮机构的压力角α；3）凸轮由图示位置转90°后，推杆移动距离S。4、已知图4-4所示车床尾架套筒的微动进给机构中Z1=Z2=Z4=16Z3=48，丝杆的螺距t=4mm。慢速给时齿轮1和齿轮2啮合；快速退回时齿轮1插入内齿轮4。求慢速进给过程中和快速退回过程中手轮回转一S3周时，
