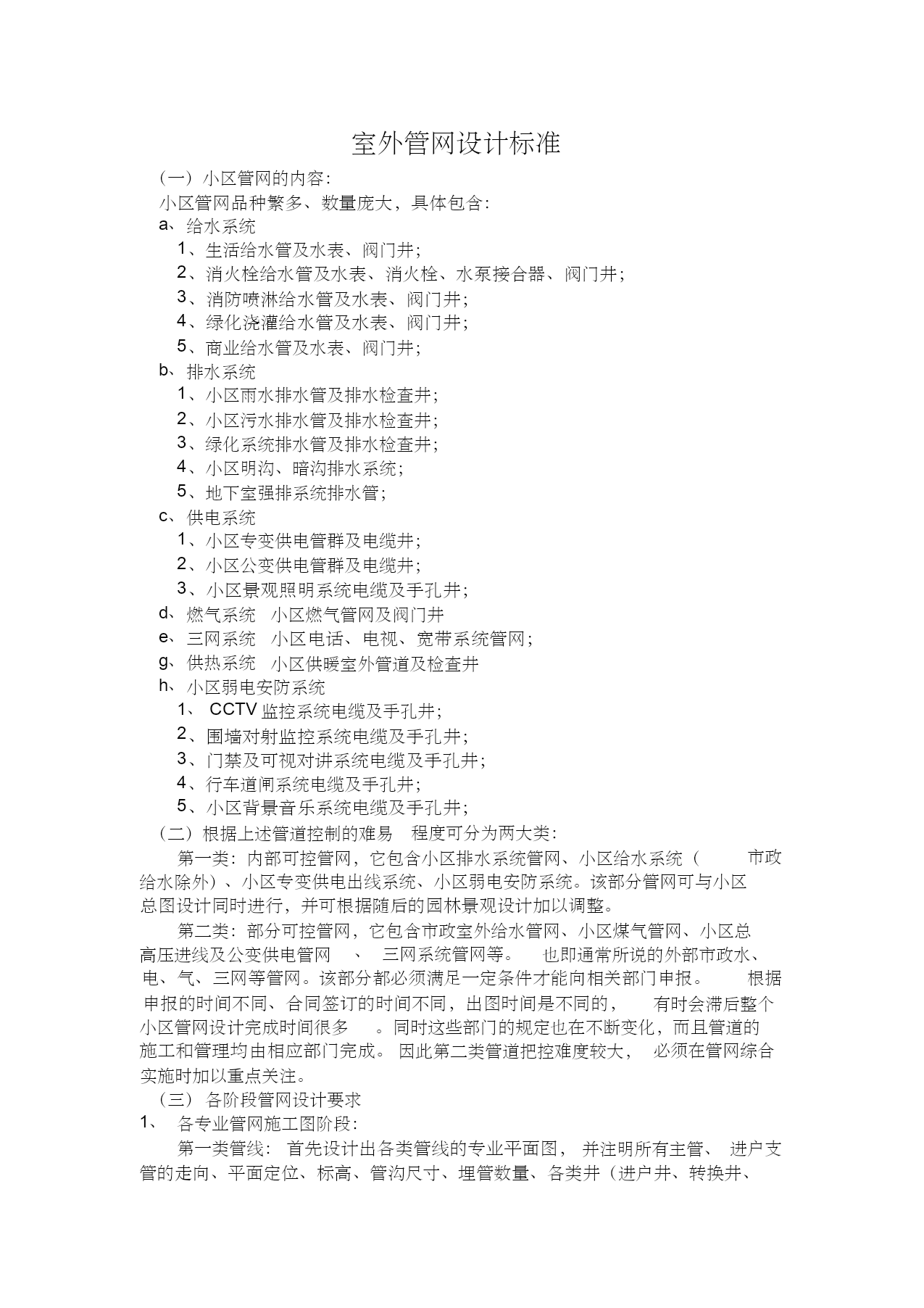

第一篇：室外管网综合排布设计标准（精选）室外管网设计标准（一）小区管网的内容：小区管网品种繁多、数量庞大，具体包含：a、给水系统1、生活给水管及水表、阀门井；2、消火栓给水管及水表、消火栓、水泵接合器、阀门井；3、消防喷淋给水管及水表、阀门井；4、绿化浇灌给水管及水表、阀门井；5、商业给水管及水表、阀门井；b、排水系统1、小区雨水排水管及排水检查井；2、小区污水排水管及排水检查井；3、绿化系统排水管及排水检查井；4、小区明沟、暗沟排水系统；5、地下室强排系统排水管；c、供电系统1、小区专变供电管群及电缆井；2、小区公变供电管群及电缆井；3、小区景观照明系统电缆及手孔井；d、燃气系统小区燃气管网及阀门井e、三网系统小区电话、电视、宽带系统管网；g、供热系统小区供暖室外管道及检查井h、小区弱电安防系统1、CCTV监控系统电缆及手孔井；2、围墙对射监控系统电缆及手孔井；3、门禁及可视对讲系统电缆及手孔井；4、行车道闸系统电缆及手孔井；5、小区背景音乐系统电缆及手孔井；（二）根据上述管道控制的难易程度可分为两大类：第一类：内部可控管网，它包含小区排水系统管网、小区给水系统（市政给水除外）、小区专变供电出线系统、小区弱电安防系统。该部分管网可与小区总图设计同时进行，并可根据随后的园林景观设计加以调整。第二类：部分可控管网，它包含市政室外给水管网、小区煤气管网、小区总高压进线及公变供电管网、三网系统管网等。也即通常所说的外部市政水、电、气、三网等管网。该部分都必须满足一定条件才能向相关部门申报。根据申报的时间不同、合同签订的时间不同，出图时间是不同的，有时会滞后整个小区管网设计完成时间很多。同时这些部门的规定也在不断变化，而且管道的施工和管理均由相应部门完成。因此第二类管道把控难度较大，必须在管网综合实施时加以重点关注。（三）各阶段管网设计要求1、各专业管网施工图阶段：第一类管线：首先设计出各类管线的专业平面图，并注明所有主管、进户支管的走向、平面定位、标高、管沟尺寸、埋管数量、各类井（进户井、转换井、主井等等管线构筑物）的尺寸规格及做法。其次要明确各类管线市政接驳口的位置（安防智能化除外）。室外管线构筑物、室外消火栓、消防水泵接合器尽量避免设计在住户花园内、住宅单元入口处等主要公共地段，宜考虑设计在绿化带或硬质铺装上尽。给水需对与市政给水接口的水表大小标明。给水水表按生活、消防、商业（如小区有商业）、绿化、幼儿园学校（如小区有幼儿园学校）、办公等性质不同收费不同进行分开设置。第二类管线：根据小区规模初步给出各类管线大小，并结合小区外围市政情况给出市政管道在小区内的路由，按第一类管网要求设计。2、综合管网施工图阶段：根据各专业管网施工图及各管道间距规范要求确定管道关系及位置，给出初步设计图。室外综合管网平面图应包含电力、给水、雨污水排水、燃气、有线、电话、宽带、安防智能化、第二类管道路由及各管网构筑物位置。根据景观方案及景观审核意见结合景观方案、各专业管网要求及现场实际情况对综合管网进行调整，绘制综合管网施工图。室外综合管网施工平面图应包含所有管线平面位置（包含第二类管道路由）及各管网构筑物位置。本施工图设计需与景观及各专业管网多次沟通并结合现场实际尺寸才能完成。3、综合管网点位图阶段：根据综合管网施工图及景观方案完成综合管网点位图。点位图中注明各管线位置要求、管线所有构筑物位置及构筑物完成面标高要求。如是双层井盖，需对专业管网构筑物顶部给出标高要求。4、综合管网施工指引图阶段：根据综合管网施工图、综合管网施工图点位图及专业管网施工图结合现场实际空间和施工顺序安排对综合管网进行调整，完成综合管网施工指引图。施工指引图注明各管线平面位置、管线构筑物位置、放线参考点。对狭小空间需绘制管网布置剖面图。（四）设计要点1、雨/污水管线的优化设计1.1小区雨/污水管在有地下车库时走地下车库顶板上的覆土层里，无地下车库时直埋到地下，车行道路上的市政雨/污水管应把雨/污水管网移到绿化带中，管线可以横向或斜向穿越小区道路，但检修井不允许设立在小区道路上，在有地下车库时注意车库顶板的标高对管道坡度的限制。1.2检修井在设置时，除不应设置在小区道路外，还不应设置在住宅楼进门处，内庭院门口，住宅门口等主要出入口以及避开低洼处及不利于维修的位置。1.3化粪池等有多个井盖的污水处理设施，应避开主要出入口、广场开阔区域，高处等，而应设置在避风、隐蔽处。减少空气污染对居民的影响，以及减少管井对景观的负面效果。1.4与其他专业管线的安全距离严格遵守相关设计规范。2、市政管线综合优化设计：2.1为了保证市政管线的安全性和维护便利，同时为了避免道路上各种管线检修井对小区道路行车安全的危害，小区管线设计应先做平面及垂直剖面的管网综合，原则上各
