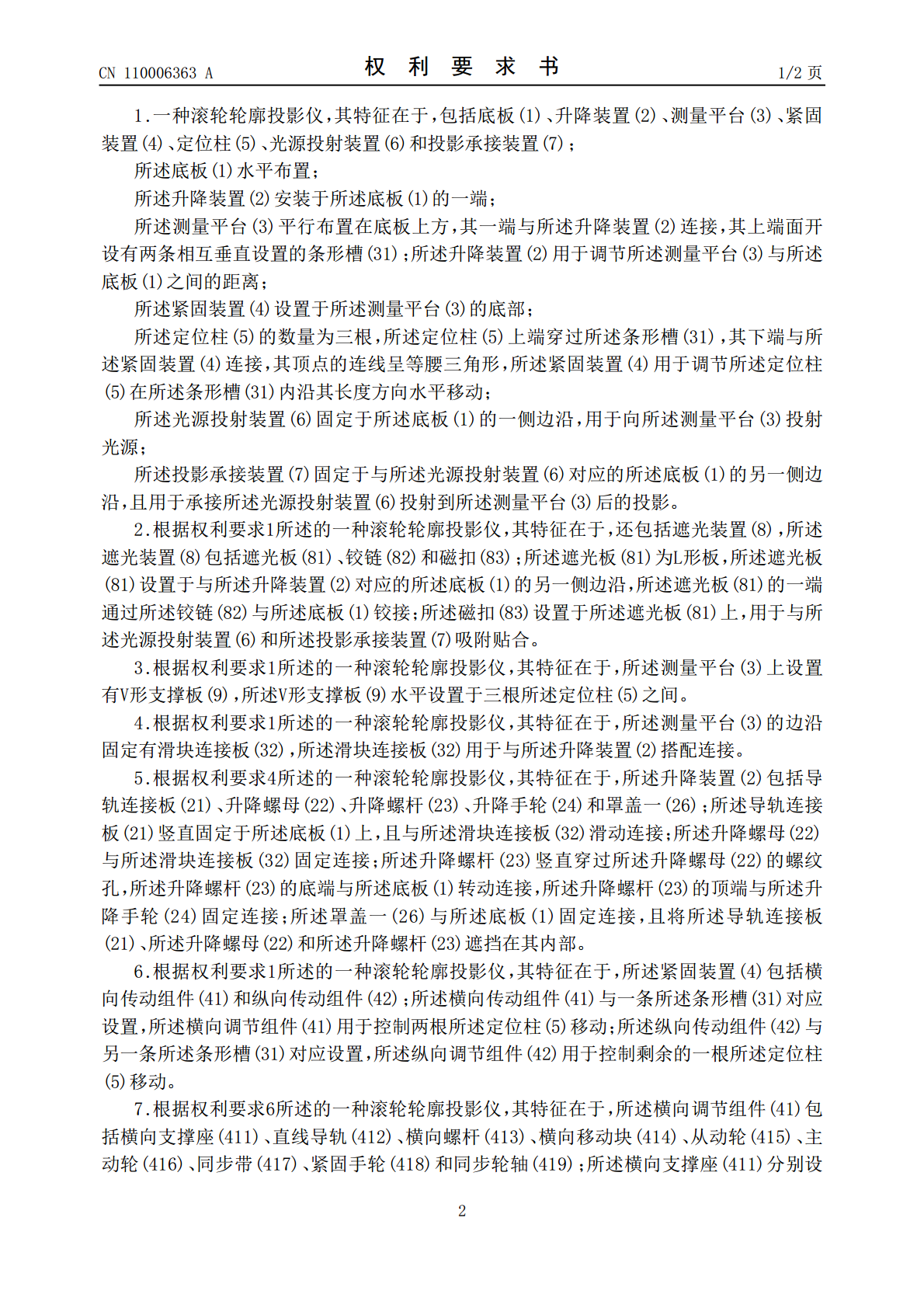

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN110006363A(43)申请公布日2019.07.12(21)申请号201910267663.2(22)申请日2019.04.03(71)申请人广东嘉仪仪器集团有限公司地址526060广东省肇庆市端州区黄岗镇泰宁二村村口A幢厂房申请人嘉仪仪器（肇庆）有限公司(72)发明人白仲文李祝斌陆国清池东容梁展维(74)专利代理机构北京慕达星云知识产权代理事务所(特殊普通合伙)11465代理人李冉(51)Int.Cl.G01B11/24(2006.01)G01N21/88(2006.01)权利要求书2页说明书7页附图4页(54)发明名称一种滚轮轮廓投影仪(57)摘要本发明公开了一种滚轮轮廓投影仪，包括底板、升降装置、测量平台、紧固装置、定位柱、光源投射装置和投影承接装置；测量平台与升降装置连接，升降装置用于调节测量平台与底板之间的距离；定位柱的数量为三根，定位柱竖直方向设置，且穿过测量平台与紧固装置连接；紧固装置用于调节定位柱水平移动；光源投射装置用于朝向测量平台投射光源；投影承接装置用于承接光源投射装置投射到测量平台后的投影。本发明采用三点定位式立柱夹紧方式对待测件进行夹紧固定，通过紧固装置和升降装置对待测件的位置调整后直接投影即可完成测量，简单快速实现滚轮或压头的定位、调整和检测，能够对滚轮或压头的磨损情况作出判断，操作方便、测量精度高、效率高。CN110006363ACN110006363A权利要求书1/2页1.一种滚轮轮廓投影仪，其特征在于，包括底板(1)、升降装置(2)、测量平台(3)、紧固装置(4)、定位柱(5)、光源投射装置(6)和投影承接装置(7)；所述底板(1)水平布置；所述升降装置(2)安装于所述底板(1)的一端；所述测量平台(3)平行布置在底板上方，其一端与所述升降装置(2)连接，其上端面开设有两条相互垂直设置的条形槽(31)；所述升降装置(2)用于调节所述测量平台(3)与所述底板(1)之间的距离；所述紧固装置(4)设置于所述测量平台(3)的底部；所述定位柱(5)的数量为三根，所述定位柱(5)上端穿过所述条形槽(31)，其下端与所述紧固装置(4)连接，其顶点的连线呈等腰三角形，所述紧固装置(4)用于调节所述定位柱(5)在所述条形槽(31)内沿其长度方向水平移动；所述光源投射装置(6)固定于所述底板(1)的一侧边沿，用于向所述测量平台(3)投射光源；所述投影承接装置(7)固定于与所述光源投射装置(6)对应的所述底板(1)的另一侧边沿，且用于承接所述光源投射装置(6)投射到所述测量平台(3)后的投影。2.根据权利要求1所述的一种滚轮轮廓投影仪，其特征在于，还包括遮光装置(8)，所述遮光装置(8)包括遮光板(81)、铰链(82)和磁扣(83)；所述遮光板(81)为L形板，所述遮光板(81)设置于与所述升降装置(2)对应的所述底板(1)的另一侧边沿，所述遮光板(81)的一端通过所述铰链(82)与所述底板(1)铰接；所述磁扣(83)设置于所述遮光板(81)上，用于与所述光源投射装置(6)和所述投影承接装置(7)吸附贴合。3.根据权利要求1所述的一种滚轮轮廓投影仪，其特征在于，所述测量平台(3)上设置有V形支撑板(9)，所述V形支撑板(9)水平设置于三根所述定位柱(5)之间。4.根据权利要求1所述的一种滚轮轮廓投影仪，其特征在于，所述测量平台(3)的边沿固定有滑块连接板(32)，所述滑块连接板(32)用于与所述升降装置(2)搭配连接。5.根据权利要求4所述的一种滚轮轮廓投影仪，其特征在于，所述升降装置(2)包括导轨连接板(21)、升降螺母(22)、升降螺杆(23)、升降手轮(24)和罩盖一(26)；所述导轨连接板(21)竖直固定于所述底板(1)上，且与所述滑块连接板(32)滑动连接；所述升降螺母(22)与所述滑块连接板(32)固定连接；所述升降螺杆(23)竖直穿过所述升降螺母(22)的螺纹孔，所述升降螺杆(23)的底端与所述底板(1)转动连接，所述升降螺杆(23)的顶端与所述升降手轮(24)固定连接；所述罩盖一(26)与所述底板(1)固定连接，且将所述导轨连接板(21)、所述升降螺母(22)和所述升降螺杆(23)遮挡在其内部。6.根据权利要求1所述的一种滚轮轮廓投影仪，其特征在于，所述紧固装置(4)包括横向传动组件(41)和纵向传动组件(42)；所述横向传动组件(41)与一条所述条形槽(31)对应设置，所述横向调节组件(41)用于控制两根所述定位柱(5)移动；所述纵向传动组件(42)与另一条所述条形槽(31)对应设置，所述纵向调节组件(42)用于控制剩余的一根所述定位柱(5)移动。7.根据权利要求6所述的一种滚轮轮廓投影仪，其特征在于，所述横向调节
