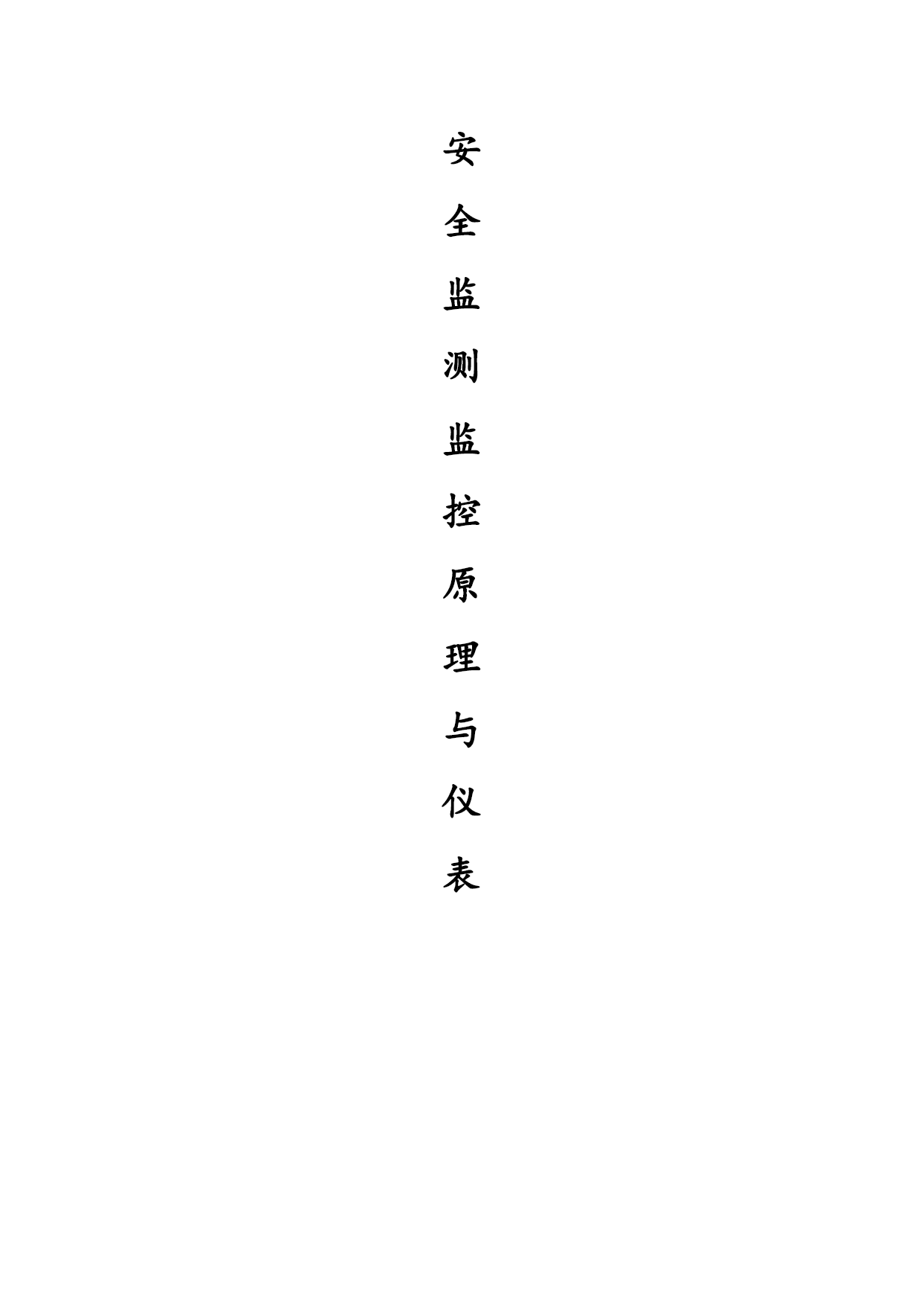

安全监测监控原理与仪表.pptx

预览
1/10
2/10
3/10
4/10
5/10
6/10
7/10
8/10
9/10
10/10

亲，该文档总共130页，到这已经超出免费预览范围，如果喜欢就直接下载吧～

下载提示 文本预览

如果您无法下载资料，请参考说明：

1、部分资料下载需要金币，请确保您的账户上有足够的金币

2、已购买过的文档，再次下载不重复扣费

3、资料包下载后请先用软件解压，在使用对应软件打开

第8章 入侵防范系统本章概要8.1.1探测器信道是探测电信号传送的通道。信道的种类较 多，通常分有线信道和无线信道。 有线信道是指探测电信号通过双绞线、电话线 电缆或光缆向控制器或控制中心传输。 无线信道则是对探测电信号先调制到专用的无 线电频道由发送天线发出，控制器或控制中心的无 线接收机将空中的无线电波接收下来后，解调还原 出控制报警信号。8.1.3控制器智能型的控制器除此之外还能判断系统出现 的故障，如系统短路、开路、探测器故障等并能 及时报告故障性质、位置等。为了实现区域性防范的要求，即把几个需要 防范的区域，联网到一个警戒中心，一旦出现危险 情况，可以集中力量及时应对。把各个区域的报警 控制器的输出电信号，通过电话线、电缆、光缆或 用无线电波传到控制中心，同样控制中心的命令或 指令也能回送到各区域的报警值班室，以加强防范 的力度。控制中心通常设在大型社区、企业、大型 楼宇、高等院校的保卫部门或区、市的公安保卫部 门。8.2入侵探测器情况而引起报警；震动电磁传感器能探测出物体的 震动，把它固定在地面上，保险柜上，就能探测出 入侵者走动或撬挖保险柜的动作。前置信号处理电 路将传感器输出的电信号放在处理后变成信道中传 输的电信号，此信号常称为探测电信号。入侵探测器应有防拆、防破坏等保护功能。当入 侵者企图拆开外壳或信号传输线断路、短路或接其他 负载时，探测器应能发出报警信号。入侵探测器的分类可按其所用传感器的特点分 为开关型入侵探测器、震动型入侵探测器、声音 探测器、超声波入侵探测器、次声入侵探测器、 主动与被动红外入侵探测器、微波入侵探测器、 激光入侵探测器、视频运动入侵探测器和多种技 术复合入侵探测器。按工作方式可分为主动和被动探测报警器。被动 探测报警器，在工作时不需向探测现场发出信号，而 对被测物体自身存在的能量进行检测。平时在接收传 感路上输出一个稳定的信号，当出现情况时，稳定信 号被破坏，经处理发出报警信号。 主动探测报警器工作时，探测器要向探测现场发 出某种形式的能量，经反向或直射在传感器上形成一 个稳定信号，当出现异常情况时，稳定信号被破坏， 信号处理后，产生报警信号。3.按警戒范围分类面型入侵探测器警戒范围为一个面，当警戒面上出 现危害时，即发出报警信号。如震动报警器装在一面 墙上，当墙面上任何一点受到震动时即发出报警信 号。按报警信号传输方式可分为有线型和无线型。 探测器在检测到法入侵者后，以导线或无线电两种 方式将报警信号传输给报警控制主机。有线型与无 线型的选取由报警系统或应用环境决定。所有无线 探测器无任何外接连线，内置电池均可正常连续上 作2～4年。按探测模式分为空间型和幕帘型。单幕帘探测器只是在透镜片上与空间型探侧器有 所区别，单幕帘探测器所防范的幕帘周界不能识别入 侵方向且较容易误报，在以往安装单幕帘或空间型探 测器的情况下，居住者的活动范围是受到限制的，因 为他们不得不避开受保护的区域，以避免触发报警。 双幕帘探测器使用了全新的方向识别技术，可以 准确辨别出被保护区域内人体的运动方向，从而区分 出是居住者还是入侵者。因此，居住者在布防情况下 可以在防范区域内自由活动，不会触发警报，入侵者 一旦从门窗、阳台进入，双幕帘探测器会立即报警。还有一些其他的分类方法，市场销售上、工程应用上的分类方法也很多，不一一而论。下面主要以按警戒范围分类的方式对入侵探测器进行介绍。点型入侵探测器是指警戒范围仅是一个点的探 测器，如门、窗、柜台、保险柜等这些警戒的范围 仅是某一特定部位，当这些警戒部位的状态被破 坏，即能发出报警信号。 点型入侵探测器通常有开关型和震动型两种。开关入侵探测器是由开关型传感器与相关的 电路组成的，可以是微动开关、干簧继电器、易 断金属导线或压力垫等。不论是常开型或是常闭 型，当其状态改变时均可直接向报警控制器发出 报警信号，由报警控制器发出声光警报信号。通 常安装在门柜和窗框上，就能探测出入侵者的入 侵行为。干簧继电器是门、窗等点型入侵探测器用得最 多的控制元件。干簧继电器由干簧管和磁铁组成， 干簧管外壳由玻璃制成，容易碎，一般将它安装在 固定不动的门框或窗框上，磁铁则可安装在活动的 门扇和窗扇上。在实际安装中要注意磁铁和干簧管之间的距 离，一般二者之间的距离在8～10mm范围之内就能 可靠释放和吸合。二者之间的距离越近，释放和 吸合的可靠性越高，因此应尽可能地调整好二者 之间的距离。通常选择释放、吸合可靠，而控制 距离又较大的开关组件。常开式干簧继电器，无外磁场作用时，二触点 断开。在外磁场的作用下，二触点闭合。通常组成 断路开关报警器。当门窗处于关闭状态时，磁铁和 干簧管放置距离最近，一个在框上，一个在扇上。 常开式干簧继电器在外磁场作用下触点闭合， 与外电路相联，报警器不报警；
