(19)国家知识产权局

(12)实用新型专利

(10)授权公告号CN218010856U
(45)授权公告日2022.12.13
(21)申请号202221323355.0
(22)申请日2022.05.30
(73)专利权人吴艳飞
地址100089北京市海淀区东北旺西路8号
中关村软件园10号楼3层301-9
(72)发明人吴广亮
(74)专利代理机构北京博识智信专利代理事务
所(普通合伙)16067
专利代理师陈文森
(51)Int.Cl.
A63B23/04(2006.01)

权利要求书1页说明书2页附图3页
(54)实用新型名称
一种老年人下肢力量锻炼器械
(57)摘要
本实用新型公开了一种老年人下肢力量锻
炼器械：包括倒U型扣板，倒U型扣板的其中一侧
翼板的末端设有辅助支撑板，辅助支撑板的下面
设有摩擦凹槽，倒U型扣板的背部上转动设有支
撑板体，支撑板体上设有滑动轨道，滑动轨道上
设有滑动板，滑动板的下侧设有滑动块，滑动块
的上部设有顶板；倒U型扣板的一侧板上设有弹
簧，弹簧的另一端和支撑板体之间固定连接；自
己的大腿和小腿发力，从而使滑动板在滑动轨道
移动，起到锻炼的下肢的作用。通过设置有弹簧，
保证支撑板体和倒U型扣板之间形成的夹角的稳
定。结构新颖，设计独特，便于老年人在床上锻炼
自己的下肢，具有很高的实用性，值得推广。
CN218010856U
CN218010856U权利要求书1/1页

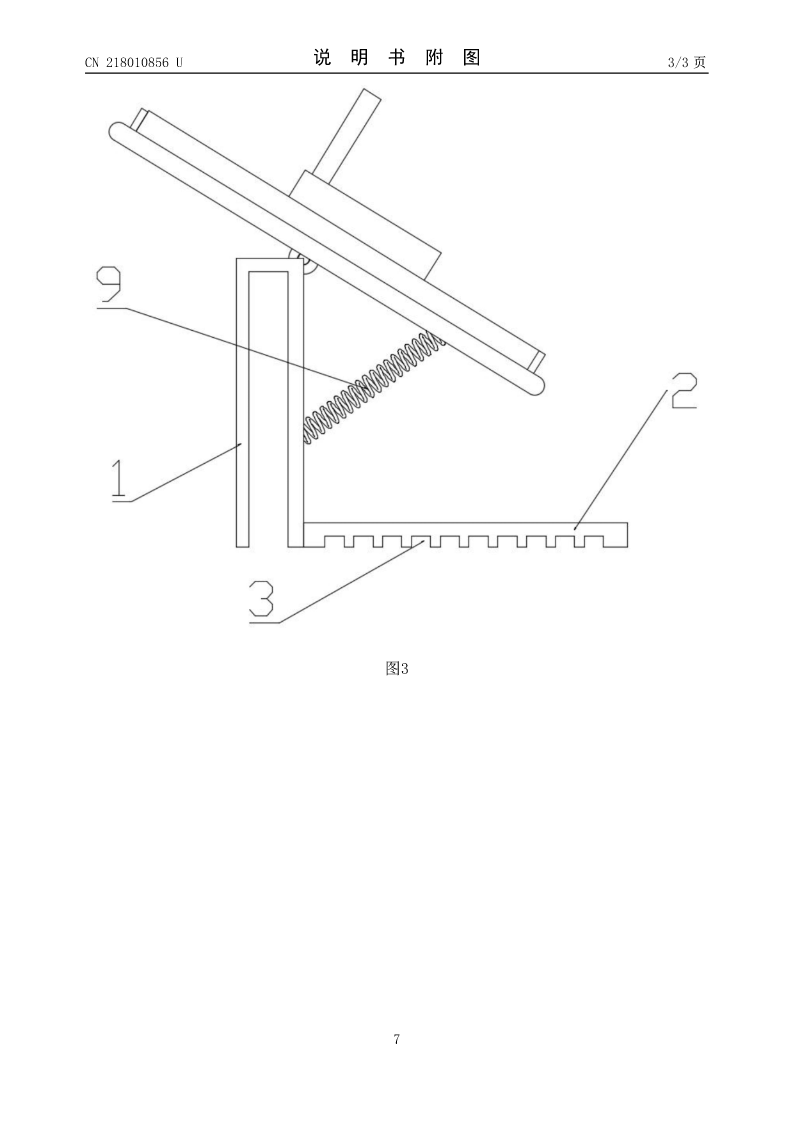

1.一种老年人下肢力量锻炼器械，其特征在于：
包括倒U型扣板(1)，所述倒U型扣板(1)的开口朝下，所述倒U型扣板(1)的其中一侧翼
板的末端设有辅助支撑板(2)，所述辅助支撑板(2)的下面设有摩擦凹槽(3)，所述摩擦凹槽
(3)的数量是若干个，从辅助支撑板(2)的一端均匀设置到另一侧；
所述倒U型扣板(1)的背部上转动设有支撑板体(4)，所述支撑板体(4)和倒U型扣板(1)
转动连接处的延伸方向和倒U型扣板(1)背部的延伸方向一致；
所述支撑板体(4)上设有滑动轨道(5)，所述滑动轨道(5)上设有滑动板(6)，所述滑动
板(6)的下侧设有滑动块(7)，所述滑动块(7)的上部设有顶板(8)；
所述倒U型扣板(1)的一侧板上设有弹簧(9)，所述弹簧(9)的另一端和支撑板体(4)之
间固定连接；
所述弹簧(9)和倒U型扣板(1)的一侧翼板的固定连接处和辅助支撑板(2)所在的一侧
同侧。
2.根据权利要求1所述的一种老年人下肢力量锻炼器械，其特征在于：
所述倒U型扣板(1)和有辅助支撑板(2)之间通过螺纹连接的方式进行固定连接。
3.根据权利要求1所述的一种老年人下肢力量锻炼器械，其特征在于：
所述滑动轨道(5)的数量是两个且相互平行设置。
4.根据权利要求1所述的一种老年人下肢力量锻炼器械，其特征在于：
所述滑动轨道(5)和支撑板体(4)之间通过螺纹连接的方式进行固定连接。
5.根据权利要求1所述的一种老年人下肢力量锻炼器械，其特征在于：
所述滑动板(6)和滑动块(7)之间通过螺纹连接的方式进行固定连接。
6.根据权利要求1所述的一种老年人下肢力量锻炼器械，其特征在于：
所述滑动板(6)和顶板(8)之间通过螺纹连接的方式进行固定连接。
7.根据权利要求1所述的一种老年人下肢力量锻炼器械，其特征在于：
所述滑动板(6)所在的平面和顶板(8)所在的平面相互垂直。

2
CN218010856U说明书1/2页

一种老年人下肢力量锻炼器械

技术领域
[0001]本实用新型涉及锻炼器械，具体是指一种老年人下肢力量锻炼器械。

背景技术
[0002]随着社会老龄化的日益加重，中国的老年人越来越多，由于老年人的时间较充裕，
便投入更多时间锻炼身体，但是，由于老年人本身体质的问题，与青年人使用的锻炼器材略
有差别。为适应老年人的体质问题，市场上出现了品种多样老年人的健身器材，但是都不能
在床上直接使用。

实用新型内容
[0003]本实用新型要解决的技术问题是克服上述技术的缺陷，提供一种老年人下肢力量
锻炼器械。
[0004]为解决上述技术问题，本实用新型提供的技术方案为一种老年人下肢力量锻炼器
械：包括倒U型扣板，所述倒U型扣板的开口朝下，所述倒U型扣板的其中一侧翼板的末端设
有辅助支撑板，所述辅助支撑板的下面设有摩擦凹槽，所述摩擦凹槽的数量是若干个，从辅
助支撑板的一端均匀设置到另一侧；
[0005]所述倒U型扣板的背部上转动设有支撑板体，所述支撑板体和倒U型扣板转动连接
处的延伸方向和倒U型扣板背部的延伸方向一致；
[0006]所述支撑板体上设有滑动轨道，所述滑动轨道上设有滑动板，所述滑动板的下侧
设有滑动块，所述滑动块的上部设有顶板；
[0007]所述倒U型扣板的一侧板上设有弹簧，所述弹簧的另一端和支撑板体之间固
