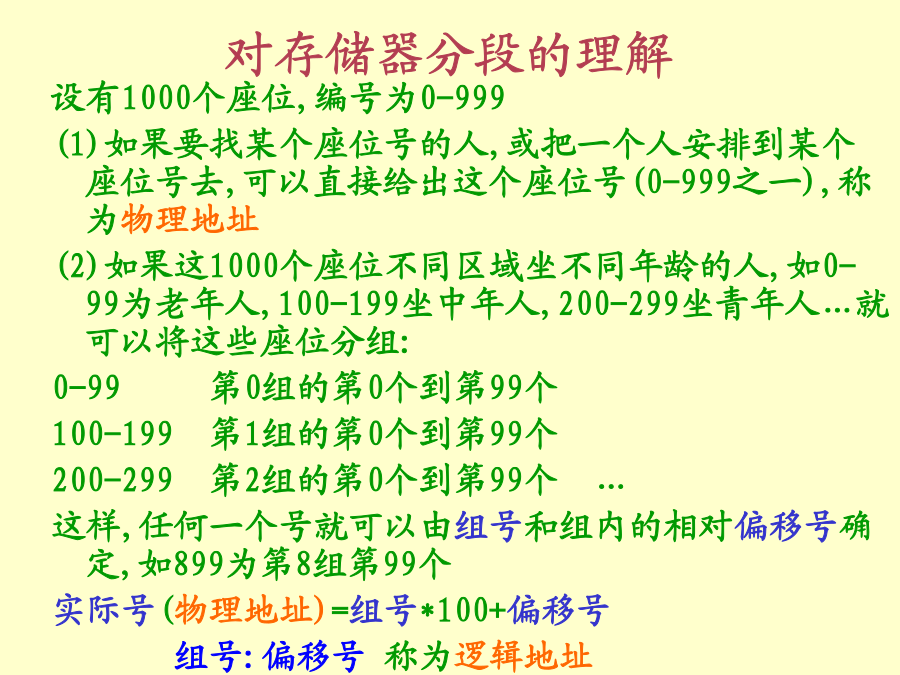

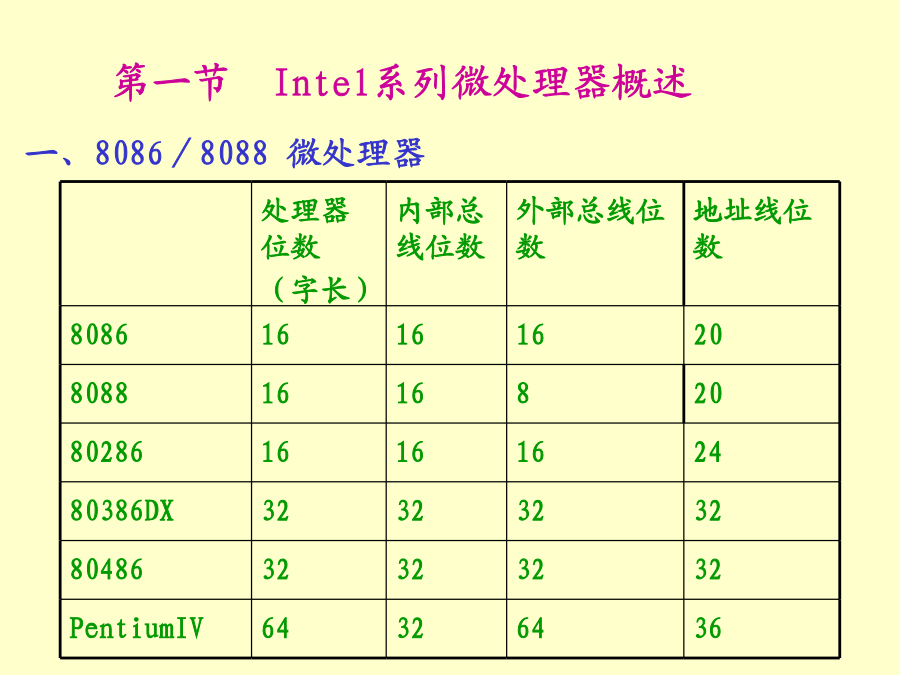

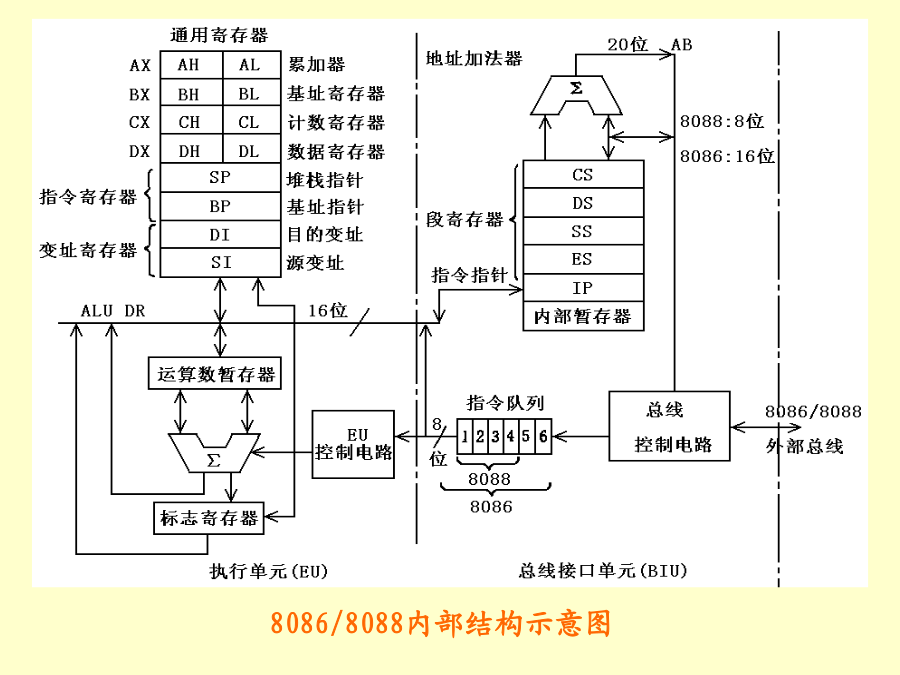

第二章Intel系列微处理器一、8086／8088微处理器一、8086／8088微处理器8086/8088内部结构示意图总线接口单元BIU由段寄存器（CS、DS、SS、ES）、指令指针寄存器（IP）、内部暂存器、指令队列、地址加法器及总线控制电路组成。它的主要作用是负责执行所有的“外部总线”操作。对存储器分段的理解对存储器分段的理解对存储器分段的理解存储器分段示意图段寄存器为8086/8088采用存储器分段管理提供了主要的硬件支持。8086/8088可寻址的存储器空间为1MB。通过分段管理，把1MB的物理存储空间分成若干逻辑段，每段最大为64KB。段的起始单元地址叫段基址。

存储器的分段方式不是唯一的，各段之间可以连续、分离、部分重叠和完全重叠。这主要取决于对各个段寄存器的预置内容。一个具体的存储单元的物理地址，可以属于一个逻辑段，也可以同属于几个逻辑段。

8086/8088的4个当前段分别称为：代码段、数据段、堆栈段、附加段采用存储器分段管理后，存储器地址有物理地址和逻辑地址之分。CPU访问存储器时，地址总线AB上送出的是物理地址。由16位逻辑地址变换为20位物理地址的关系如下：
物理地址=段基址*16+段内偏移二、80286微处理器二、80286微处理器三、80386/80486微处理器三、80386/80486微处理器各种模式下物理地址生成各种模式下段长与容量第二节80486微处理器的体系结构1）基本寄存器1）基本寄存器1）基本寄存器基本寄存器示意图2)系统级寄存器②系统地址寄存器③调试和测试寄存器④浮点寄存器三、80486的三种工作方式及相互转换三、80486的三种工作方式及相互转换三、80486的三种工作方式及相互转换四、80486的外部引脚信号
