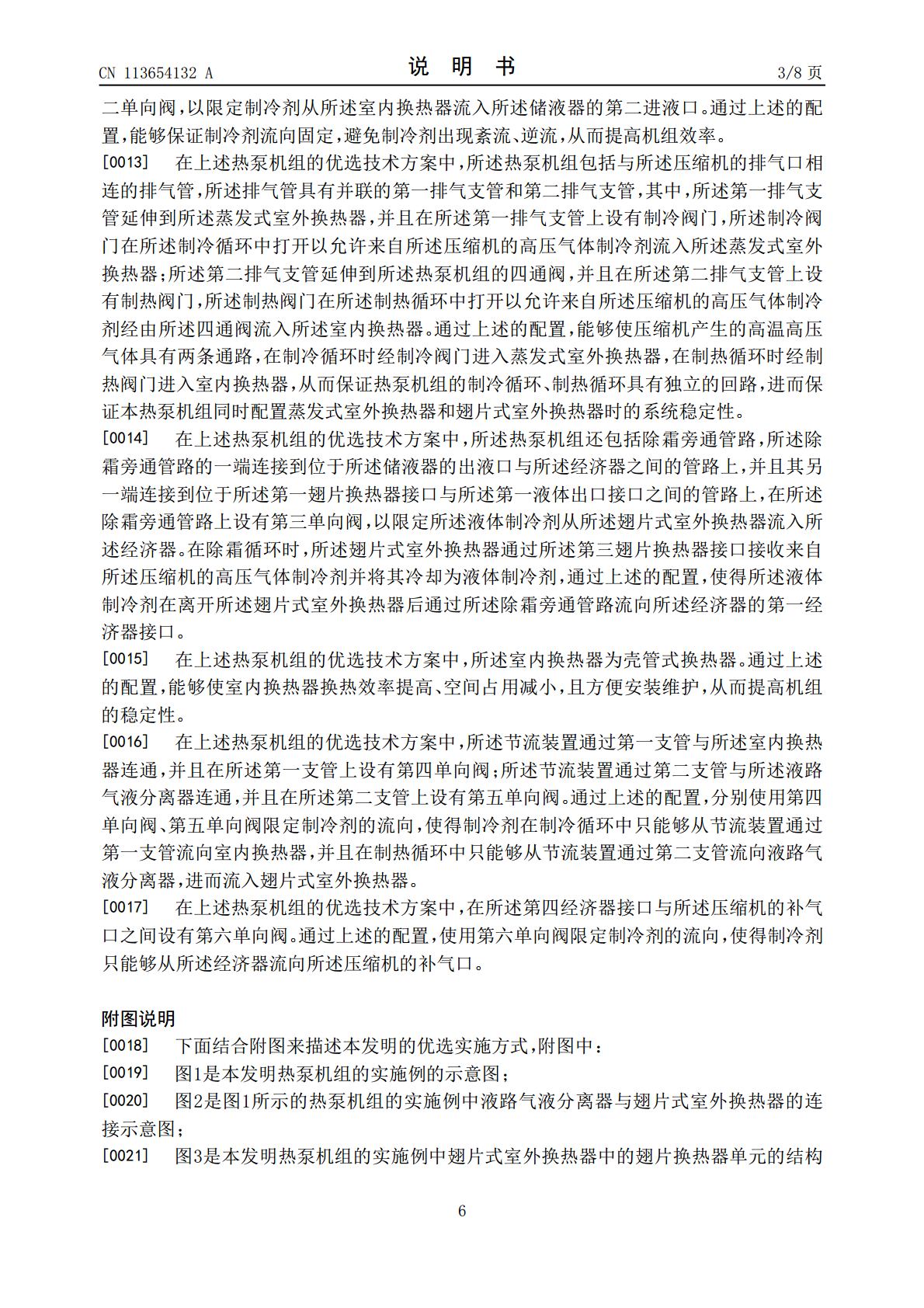

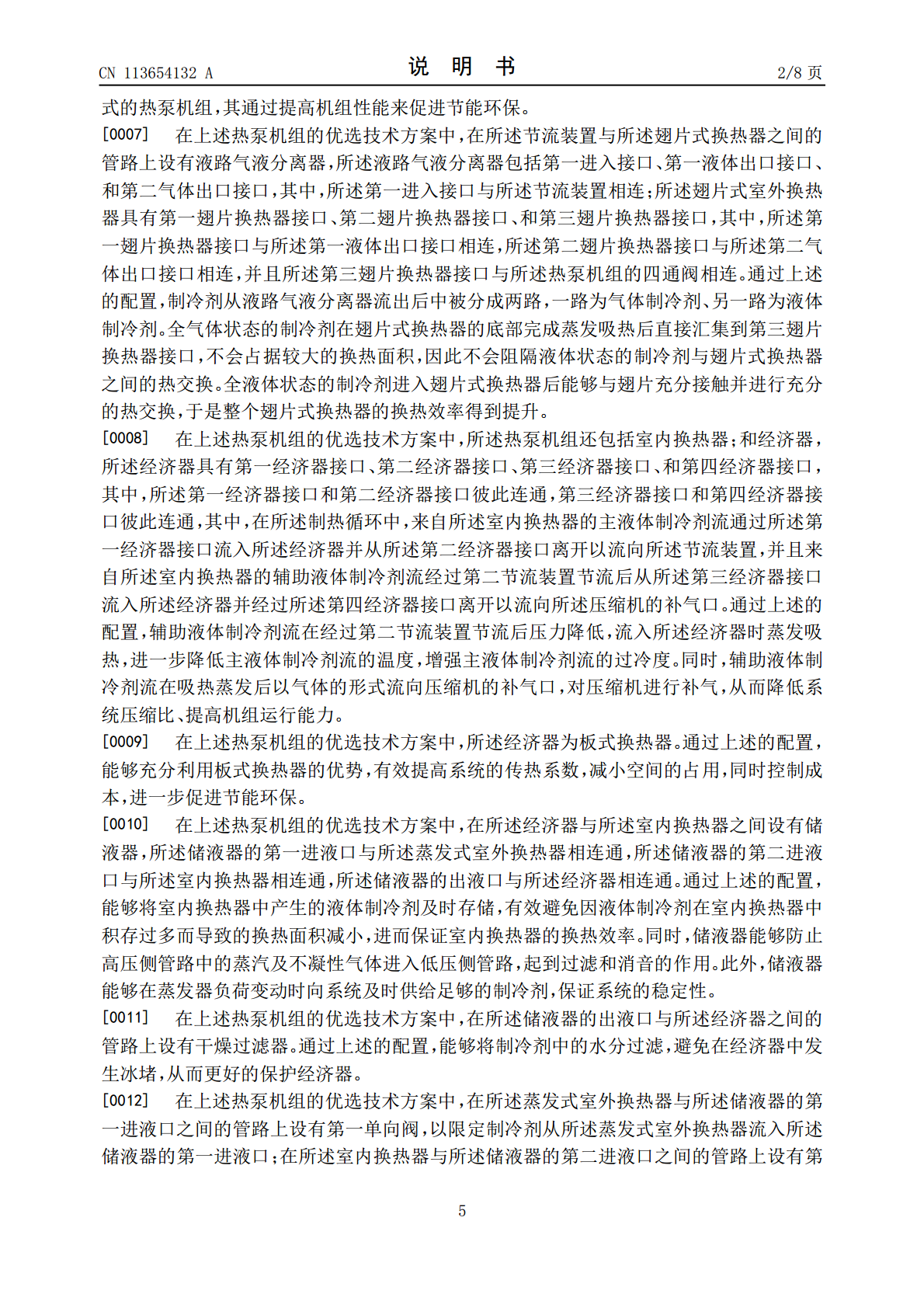

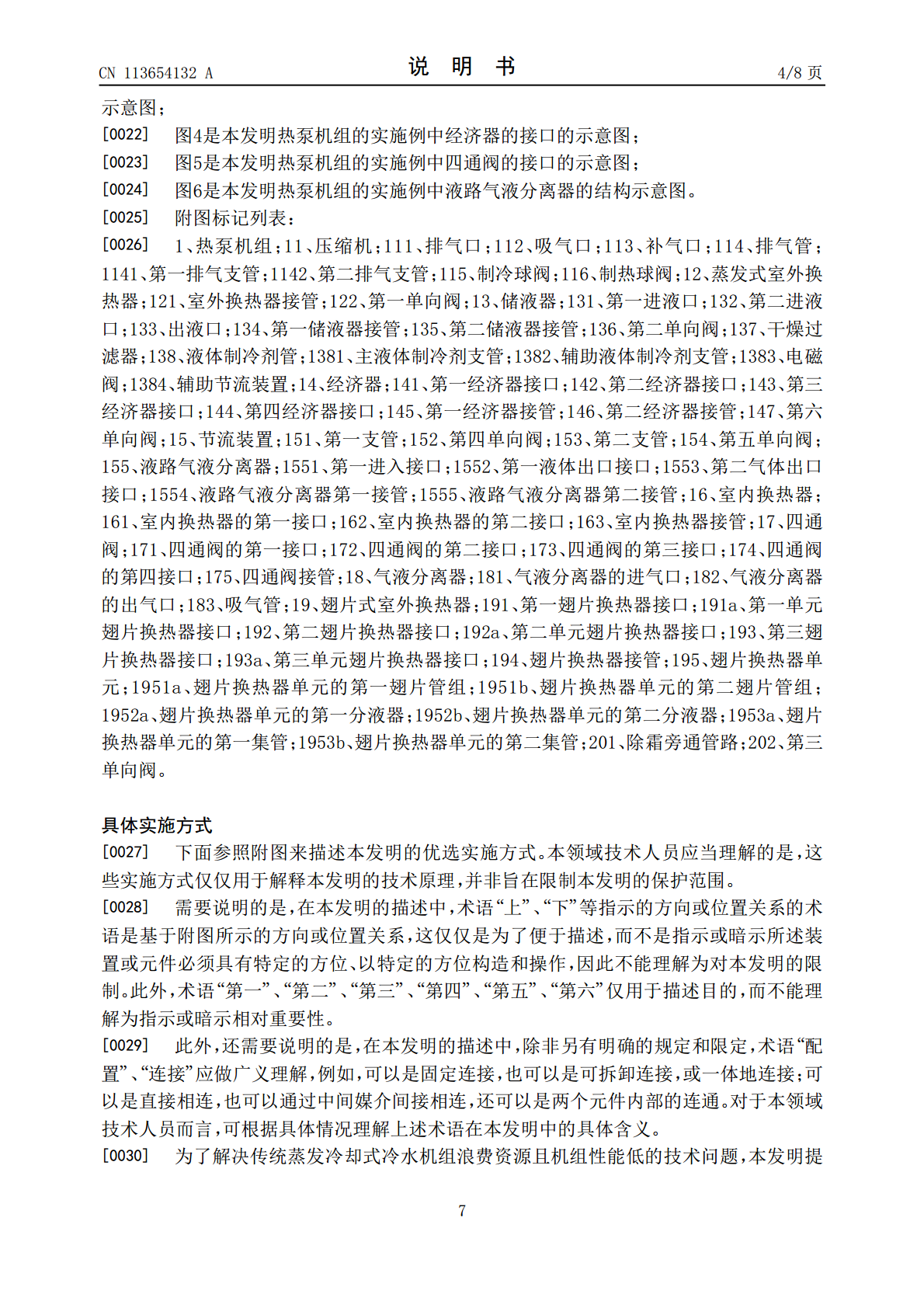

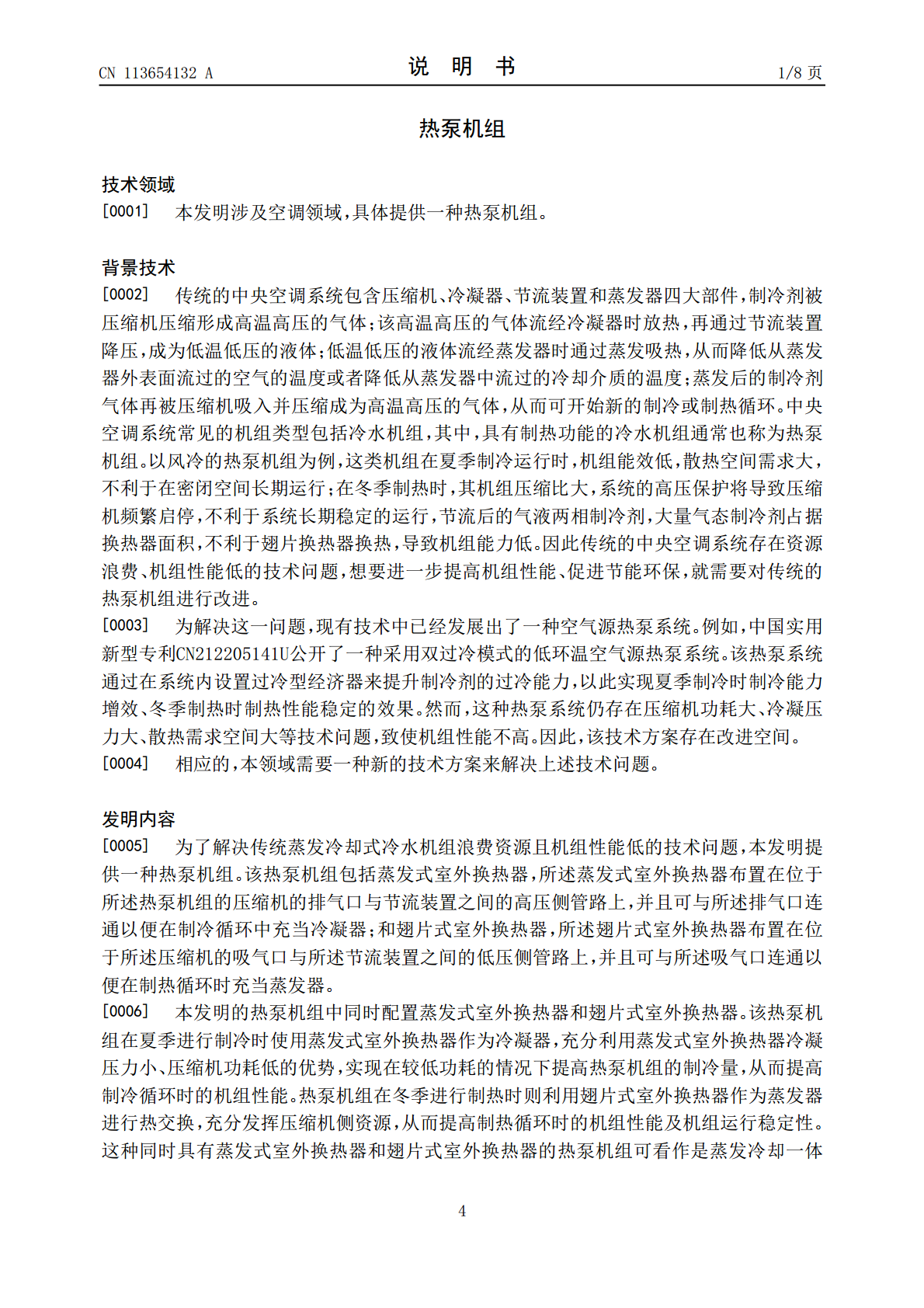

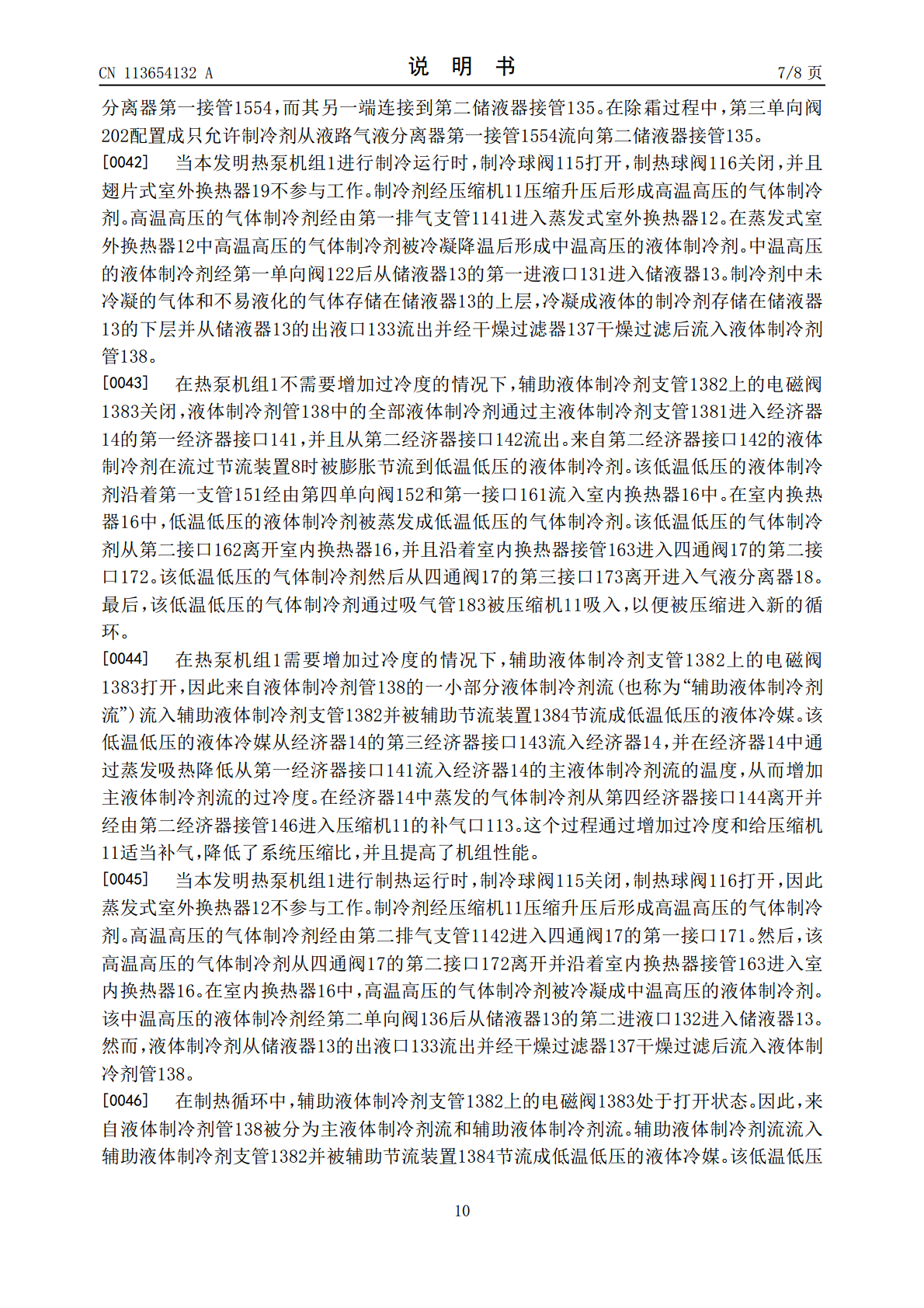

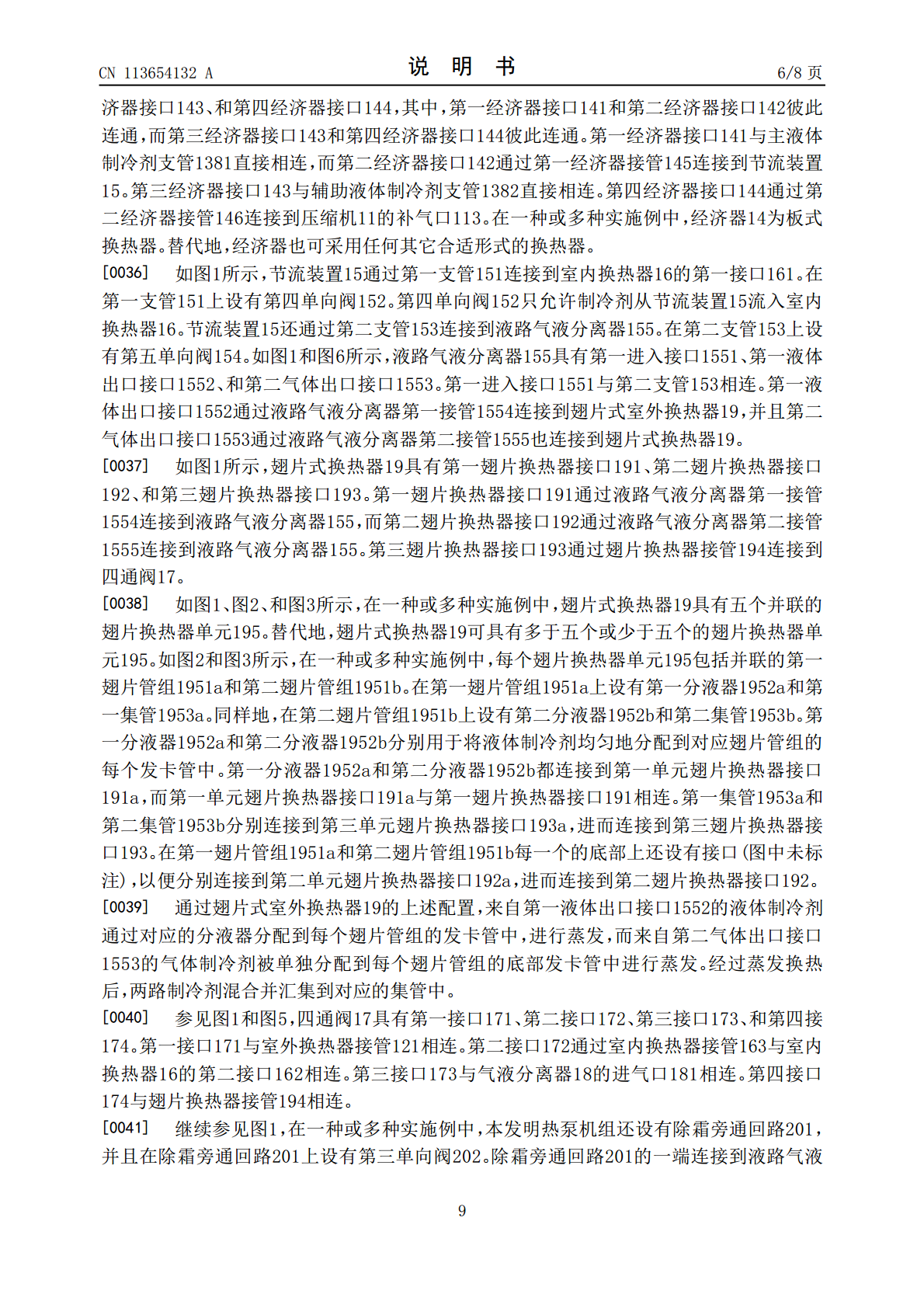

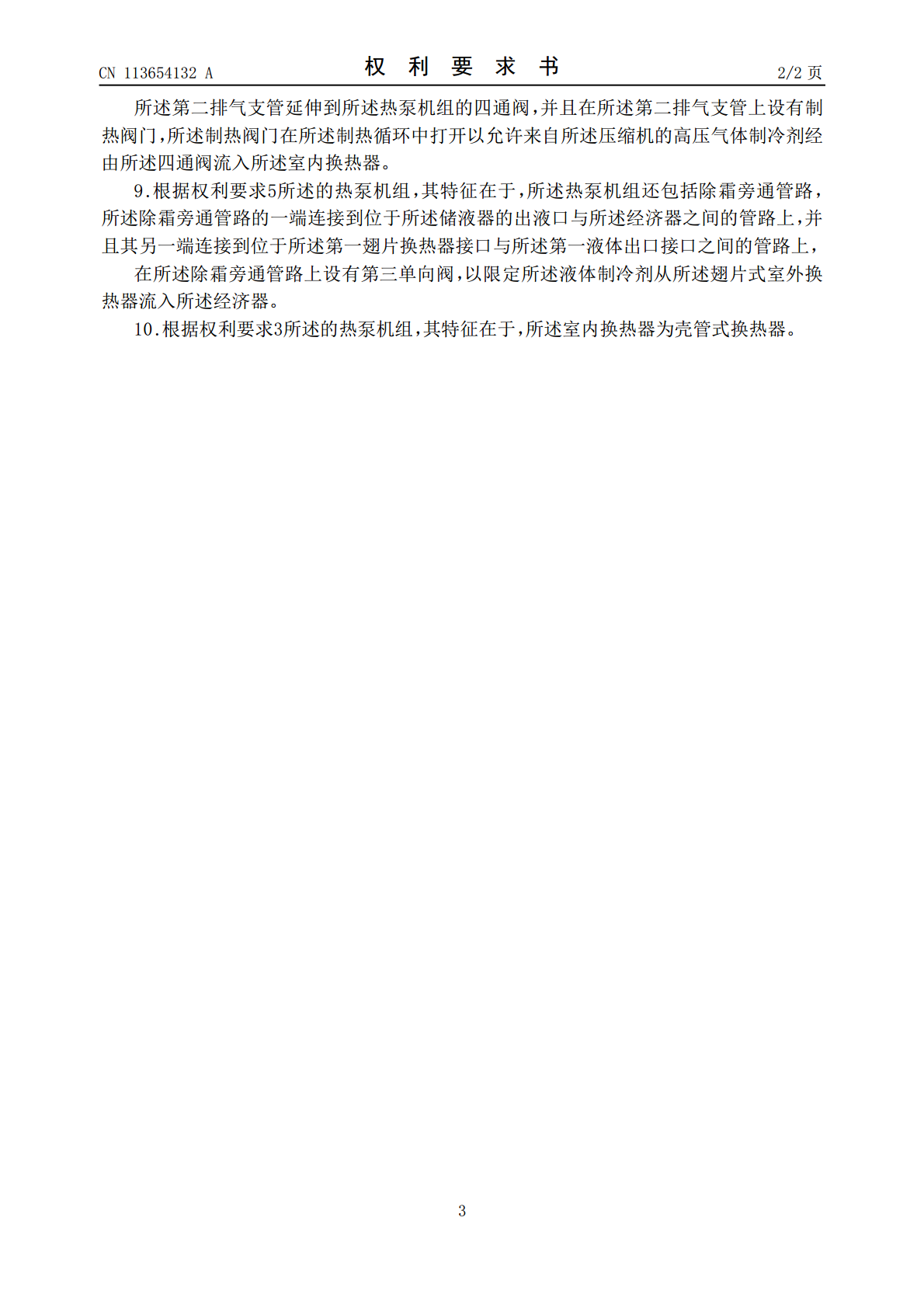

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN113654132A(43)申请公布日2021.11.16(21)申请号202110835891.2F25B41/24(2021.01)(22)申请日2021.07.23F25B43/00(2006.01)F25B47/02(2006.01)(71)申请人青岛海尔空调电子有限公司F25B49/02(2006.01)地址266101山东省青岛市崂山区海尔路1号海尔工业园申请人青岛海尔空调器有限总公司海尔智家股份有限公司(72)发明人赵瑞昌张捷江集庆张海强张瑞台(74)专利代理机构北京瀚仁知识产权代理事务所(普通合伙)11482代理人周春梅宋宝库(51)Int.Cl.F24F5/00(2006.01)F25B13/00(2006.01)权利要求书2页说明书8页附图3页(54)发明名称热泵机组(57)摘要本发明涉及一种热泵机组，旨在解决传统中央空调系统资源浪费、机组性能低的技术问题。为此目的，该热泵机组包括：蒸发式室外换热器，蒸发式室外换热器布置在位于热泵机组的压缩机的排气口与节流装置之间的高压侧管路上，并且可与排气口连通以便在制冷循环中充当冷凝器；和翅片式室外换热器，翅片式室外换热器布置在位于压缩机的吸气口与节流装置之间的低压侧管路上，并且可与吸气口连通以便在制热循环时充当蒸发器。通过同时配置蒸发式室外换热器和翅片式室外换热器，形成蒸发冷却一体式的热泵机组，实现机组资源的综合利用，促进节能环保。CN113654132ACN113654132A权利要求书1/2页1.一种热泵机组，其特征在于，所述热泵机组包括：蒸发式室外换热器，所述蒸发式室外换热器布置在位于所述热泵机组的压缩机的排气口与节流装置之间的高压侧管路上，并且可与所述排气口连通以便在制冷循环中充当冷凝器；和翅片式室外换热器，所述翅片式室外换热器布置在位于所述压缩机的吸气口与所述节流装置之间的低压侧管路上，并且可与所述吸气口连通以便在制热循环时充当蒸发器。2.根据权利要求1所述的热泵机组，其特征在于，在所述节流装置与所述翅片式换热器之间的管路上设有液路气液分离器，所述液路气液分离器包括第一进入接口、第一液体出口接口、和第二气体出口接口，其中，所述第一进入接口与所述节流装置相连；所述翅片式室外换热器具有第一翅片换热器接口、第二翅片换热器接口、和第三翅片换热器接口，其中，所述第一翅片换热器接口与所述第一液体出口接口相连，所述第二翅片换热器接口与所述第二气体出口接口相连，并且所述第三翅片换热器接口与所述热泵机组的四通阀相连。3.根据权利要求2所述的热泵机组，其特征在于，所述热泵机组还包括：室内换热器；和经济器，所述经济器具有第一经济器接口、第二经济器接口、第三经济器接口、和第四经济器接口，其中，所述第一经济器接口和第二经济器接口彼此连通，第三经济器接口和第四经济器接口彼此连通，其中，在所述制热循环中，来自所述室内换热器的主液体制冷剂流通过所述第一经济器接口流入所述经济器并从所述第二经济器接口离开以流向所述节流装置，并且来自所述室内换热器的辅助液体制冷剂流经过第二节流装置节流后从所述第三经济器接口流入所述经济器并经过所述第四经济器接口离开以流向所述压缩机的补气口。4.根据权利要求3所述的热泵机组，其特征在于，所述经济器为板式换热器。5.根据权利要求3所述的热泵机组，其特征在于，在所述经济器与所述室内换热器之间设有储液器，所述储液器的第一进液口与所述蒸发式室外换热器相连通，所述储液器的第二进液口与所述室内换热器相连通，所述储液器的出液口与所述经济器相连通。6.根据权利要求5所述的蒸发冷却一体式的热泵机组，其特征在于，在所述储液器的出液口与所述经济器之间的管路上设有干燥过滤器。7.根据权利要求5所述的热泵机组，其特征在于，在所述蒸发式室外换热器与所述储液器的第一进液口之间的管路上设有第一单向阀，以限定制冷剂从所述蒸发式室外换热器流入所述储液器的第一进液口；在所述室内换热器与所述储液器的第二进液口之间的管路上设有第二单向阀，以限定制冷剂从所述室内换热器流入所述储液器的第二进液口。8.根据权利要求3所述的热泵机组，其特征在于，所述热泵机组包括与所述压缩机的排气口相连的排气管，所述排气管具有并联的第一排气支管和第二排气支管，其中，所述第一排气支管延伸到所述蒸发式室外换热器，并且在所述第一排气支管上设有制冷阀门，所述制冷阀门在所述制冷循环中打开以允许来自所述压缩机的高压气体制冷剂流入所述蒸发式室外换热器；2CN113654132A权利要求书2/2页所述第二排气支管延伸到所述热泵机组的四通阀，并且在所述第二排气支管上设有制热阀门，所述制热阀门在所述制热循环中打开以允许来自所述压缩机的高压气体制冷剂经由所述四通阀流入所述室内
