一种易于清理灰尘的绝缘子.pdf

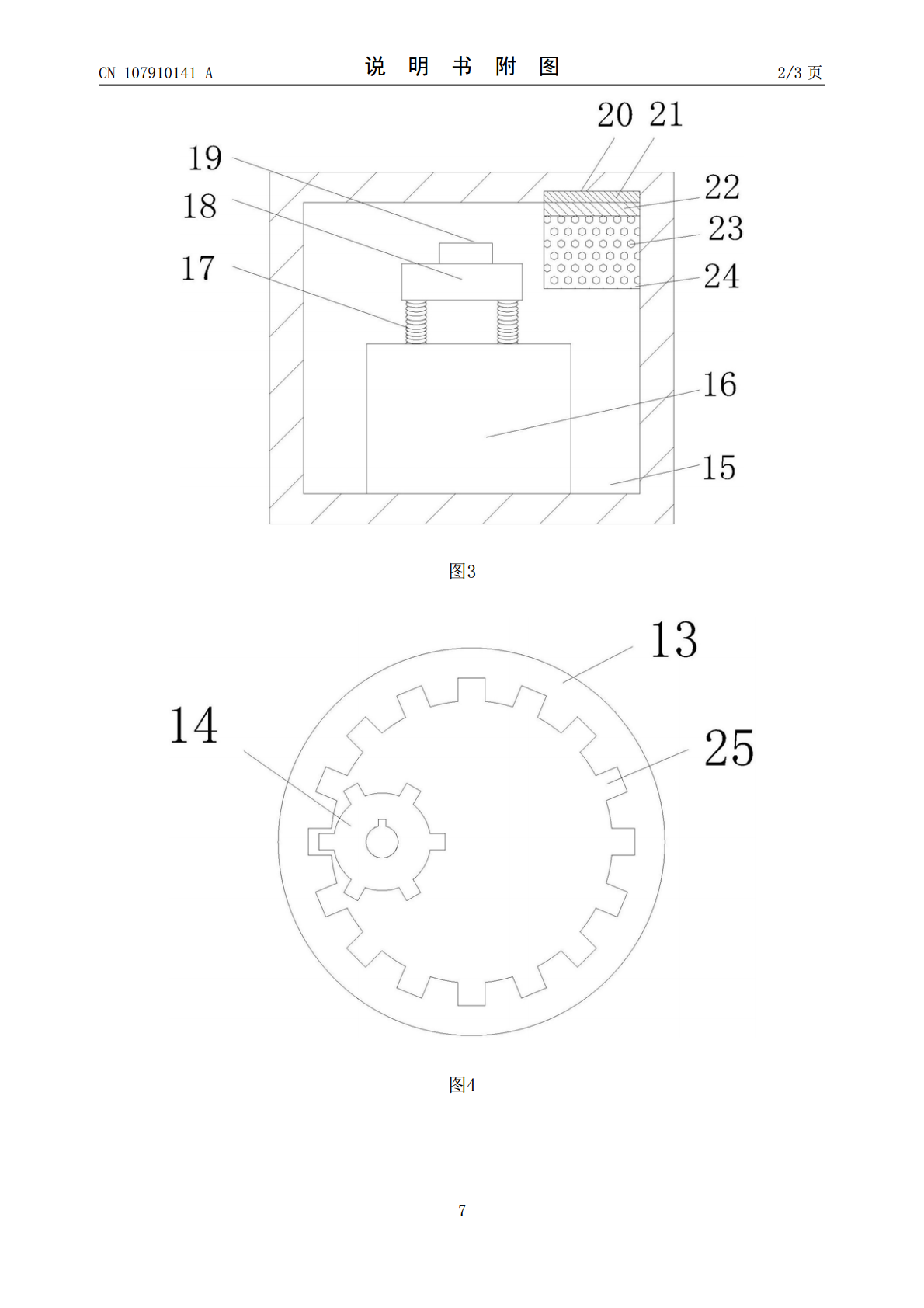

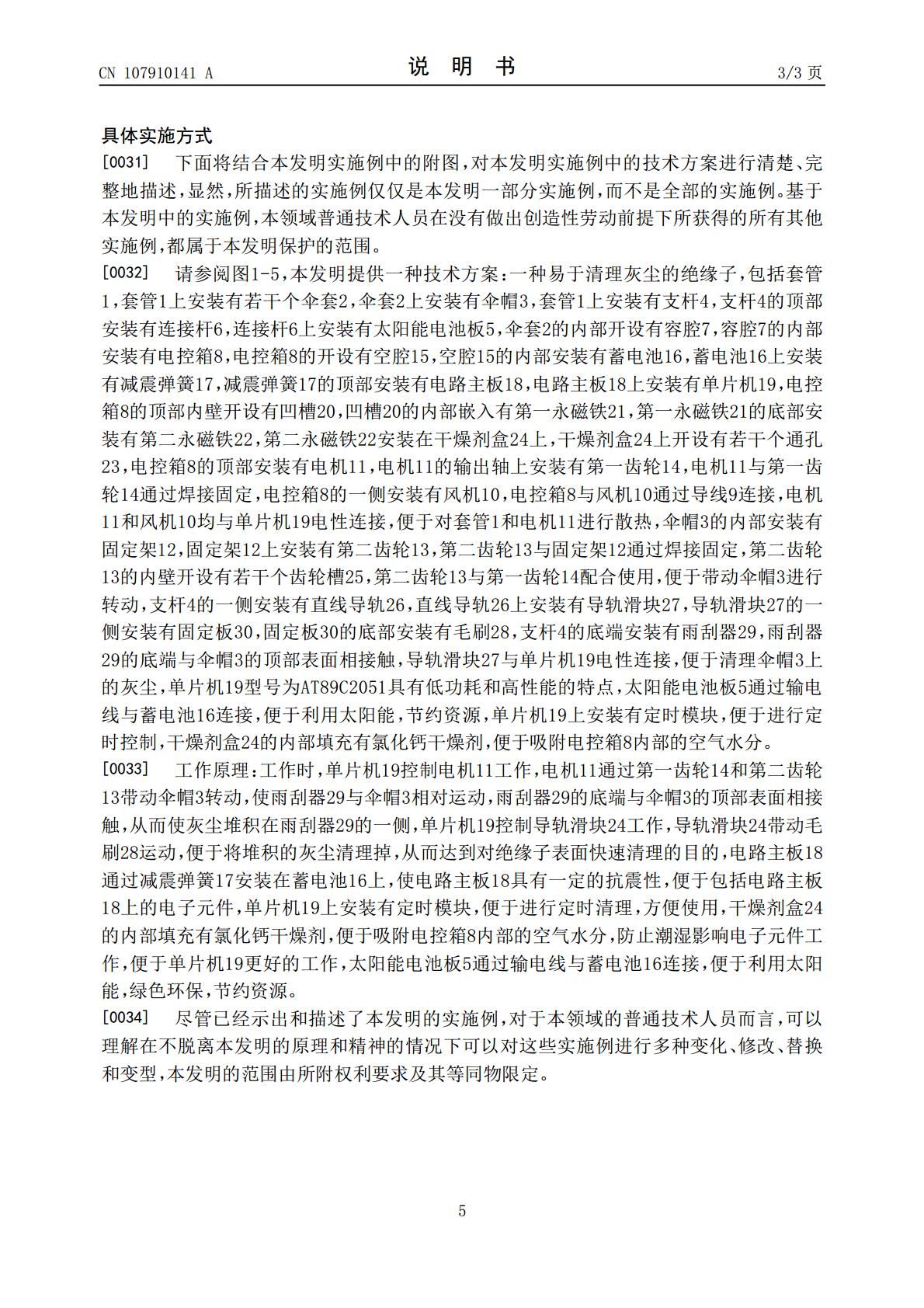

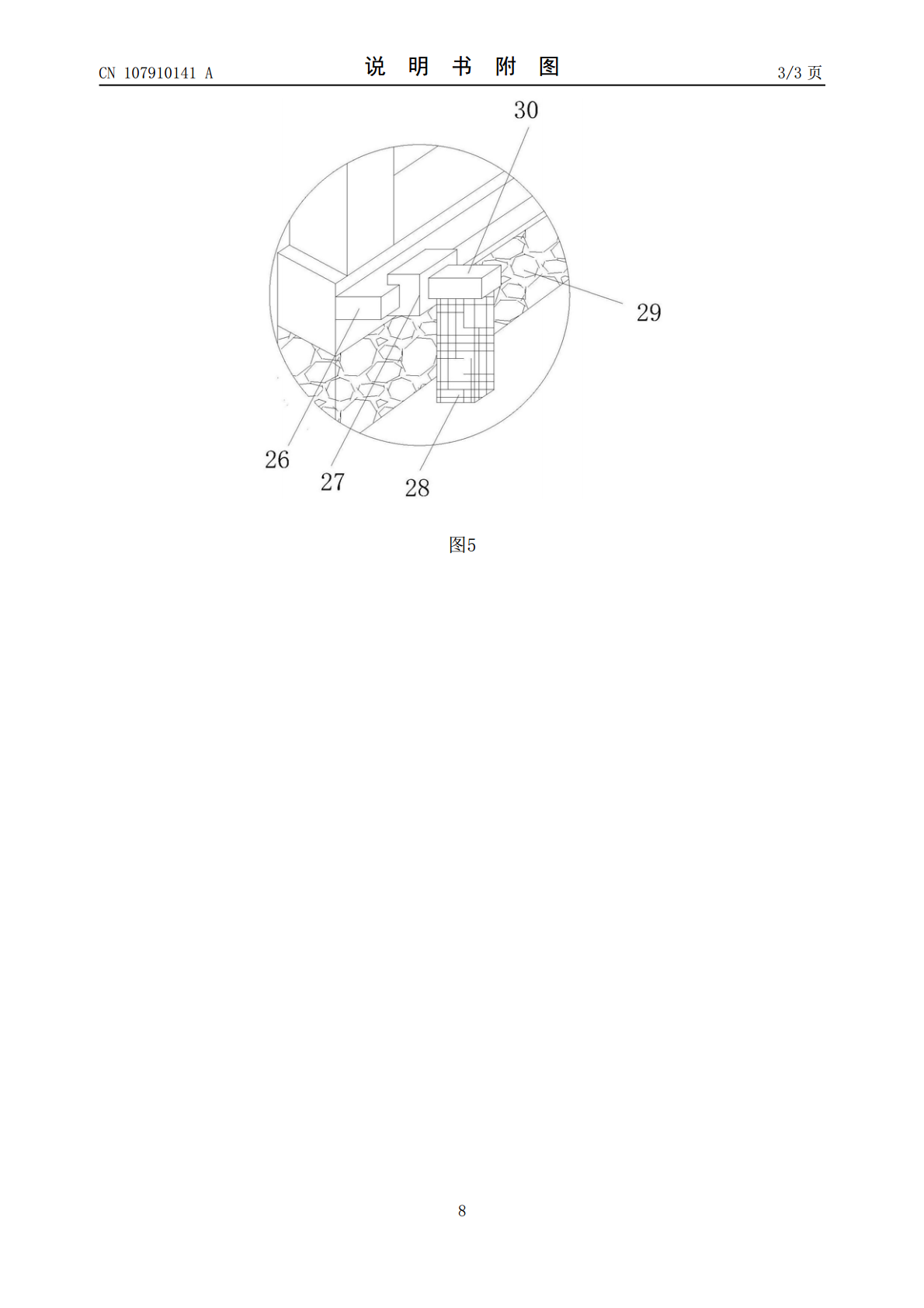

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107910141A(43)申请公布日2018.04.13(21)申请号201711071974.9(22)申请日2017.11.04(71)申请人宁波德科自动门科技有限公司地址315104浙江省宁波市鄞州区潘火街道富强路577号(72)发明人王雪峰(74)专利代理机构武汉华强专利代理事务所(普通合伙)42237代理人邹黎黎(51)Int.Cl.H01B17/38(2006.01)H01B17/52(2006.01)权利要求书1页说明书3页附图3页(54)发明名称一种易于清理灰尘的绝缘子(57)摘要本发明公开了一种易于清理灰尘的绝缘子，包括套管，所述套管上安装有若干个伞套，所述伞套上安装有伞帽，所述套管上安装有支杆，所述支杆的顶部安装有连接杆，所述连接杆上安装有太阳能电池板，所述伞套的内部开设有容腔，所述容腔的内部安装有电控箱，所述电控箱的开设有空腔，所述空腔的内部安装有蓄电池，所述蓄电池上安装有减震弹簧，所述减震弹簧的顶部安装有电路主板，所述电路主板上安装有单片机，所述电控箱的顶部内壁开设有凹槽，所述凹槽的内部嵌入有第一永磁铁，所述第一永磁铁的底部安装有第二永磁铁，所述第二永磁铁安装在干燥剂盒上，所述干燥剂盒上开设有若干个通孔，该绝缘子，易于清理灰尘。CN107910141ACN107910141A权利要求书1/1页1.一种易于清理灰尘的绝缘子，包括套管(1)，其特征在于：所述套管(1)上安装有若干个伞套(2)，所述伞套(2)上安装有伞帽(3)，所述套管(1)上安装有支杆(4)，所述支杆(4)的顶部安装有连接杆(6)，所述连接杆(6)上安装有太阳能电池板(5)，所述伞套(2)的内部开设有容腔(7)，所述容腔(7)的内部安装有电控箱(8)，所述电控箱(8)的开设有空腔(15)，所述空腔(15)的内部安装有蓄电池(16)，所述蓄电池(16)上安装有减震弹簧(17)，所述减震弹簧(17)的顶部安装有电路主板(18)，所述电路主板(18)上安装有单片机(19)，所述电控箱(8)的顶部内壁开设有凹槽(20)，所述凹槽(20)的内部嵌入有第一永磁铁(21)，所述第一永磁铁(21)的底部安装有第二永磁铁(22)，所述第二永磁铁(22)安装在干燥剂盒(24)上，所述干燥剂盒(24)上开设有若干个通孔(23)。2.根据权利要求1所述的一种易于清理灰尘的绝缘子，其特征在于：所述电控箱(8)的顶部安装有电机(11)，所述电机(11)的输出轴上安装有第一齿轮(14)，所述电机(11)与第一齿轮(14)通过焊接固定，所述电控箱(8)的一侧安装有风机(10)，所述电控箱(8)与风机(10)通过导线(9)连接，所述电机(11)和风机(10)均与单片机(19)电性连接。3.根据权利要求1所述的一种易于清理灰尘的绝缘子，其特征在于：所述伞帽(3)的内部安装有固定架(12)，所述固定架(12)上安装有第二齿轮(13)，所述第二齿轮(13)与固定架(12)通过焊接固定，所述第二齿轮(13)的内壁开设有若干个齿轮槽(25)，第二齿轮(13)与第一齿轮(14)配合使用。4.根据权利要求1所述的一种易于清理灰尘的绝缘子，其特征在于：所述支杆(4)的一侧安装有直线导轨(26)，所述直线导轨(26)上安装有导轨滑块(27)，所述导轨滑块(27)的一侧安装有固定板(30)，所述固定板(30)的底部安装有毛刷(28)，所述支杆(4)的底端安装有雨刮器(29)，所述雨刮器(29)的底端与伞帽(3)的顶部表面相接触，所述导轨滑块(27)与单片机(19)电性连接。5.根据权利要求1所述的一种易于清理灰尘的绝缘子，其特征在于：所述单片机(19)型号为AT89C2051。6.根据权利要求1所述的一种易于清理灰尘的绝缘子，其特征在于：所述太阳能电池板(5)通过输电线与蓄电池(16)连接。7.根据权利要求1所述的一种易于清理灰尘的绝缘子，其特征在于：所述单片机(19)上安装有定时模块。8.根据权利要求1所述的一种易于清理灰尘的绝缘子，其特征在于：所述干燥剂盒(24)的内部填充有氯化钙干燥剂。2CN107910141A说明书1/3页一种易于清理灰尘的绝缘子技术领域[0001]本发明涉及绝缘控件领域，具体为一种易于清理灰尘的绝缘子。背景技术[0002]绝缘子是一种特殊的绝缘控件，能够在架空输电线路中起到重要作用。早年间绝缘子多用于电线杆，慢慢发展于高型高压电线连接塔的一端挂了很多盘状的绝缘体，它是为了增加爬电距离的，通常由玻璃或陶瓷制成，就叫绝缘子。绝缘子不应该由于环境和电负荷条件发生变化导致的各种机电应力而失效，否则绝缘子就不会产生重大的作用，就会损害整条线路的使用和运行寿命，为了防止浮尘等污秽在绝缘子表面附着，形
